La presión de trabajo de una manguera contra incendios es el parámetro más crítico para garantizar su desempeño seguro en condiciones reales. Una manguera operando a presiones superiores a su clasificación puede fallar catastróficamente: delaminar la cubierta exterior, reventar el forro interior o desprender los acoplamientos, generando riesgos graves para los operadores y dejando el incendio sin control.
La NFPA 1961 (“Standard on Fire Hose”) es la norma que define los requisitos de construcción, prueba y desempeño para mangueras contra incendios en América del Norte. Esta guía técnica explica la clasificación por presión de trabajo, los métodos de prueba y los criterios de vida útil que deben conocer todos los responsables de sistemas contra incendios en México.
¿Qué es la Presión de Trabajo?
La presión de trabajo (Service Pressure) de una manguera es la presión máxima a la que puede operar de forma continua y segura durante su vida útil, sin degradación estructural. No confundir con:
- Presión de prueba hidrostática: La presión a la que se somete la manguera periódicamente para verificar su integridad. Es siempre mayor a la presión de trabajo.
- Presión de prueba de servicio: Prueba anual conforme a NFPA 1962.
- Presión de ruptura (burst pressure): La presión a la que falla definitivamente la manguera. Es significativamente mayor a la de trabajo (factor de seguridad 3:1 en mangueras nuevas).
Clasificación NFPA 1961 por Presión de Trabajo
La NFPA 1961 clasifica las mangueras contra incendios en tres categorías principales según su presión de trabajo máxima:
Clase 100 psi (6.9 bar)
Características:
- Presión de trabajo máxima: 100 psi (6.9 bar).
- Presión de prueba hidrostática (fábrica): 300 psi (20.7 bar).
- Presión de prueba de servicio anual: 250 psi (17.2 bar).
Construcción típica:
- Forro interior: Poliéster o caucho natural.
- Cubierta de refuerzo: Una o dos capas de fibras sintéticas.
- Cubierta exterior: Poliéster o caucho.
Aplicaciones:
- Sistemas de primera intervención en edificios comerciales.
- Gabinetes de manguera tipo I y II (NFPA 14) donde la presión del sistema no supera 100 psi.
- Áreas residenciales y comerciales con baja presión de red.
Uso en México: Común en edificios de oficinas y comercios en zonas urbanas donde la presión de la red de distribución de agua potable es limitada (típicamente 40-80 psi en muchas colonias de CDMX).
Clase 150 psi (10.3 bar)
Características:
- Presión de trabajo máxima: 150 psi (10.3 bar).
- Presión de prueba hidrostática (fábrica): 400 psi (27.6 bar).
- Presión de prueba de servicio anual: 300 psi (20.7 bar).
Construcción típica:
- Forro interior: Caucho nitrílico o poliéster de alta resistencia.
- Cubierta de refuerzo: Doble jacket de fibras sintéticas (poliéster o nylon).
- Cubierta exterior: Caucho o PVC de alta resistencia a la abrasión.
Aplicaciones:
- La clase más utilizada en instalaciones industriales de México.
- Sistemas standpipe clase I y III (NFPA 14).
- Mangueras de ataque en brigadas industriales con carros bomba estándar.
- Sistemas con bombas de incendio que operan a 100-150 psi de descarga.
Uso en México: Estándar en la industria manufacturera (Nuevo León, Guanajuato, Estado de México), edificios altos de CDMX y sistemas standpipe de instalaciones certificadas.
Clase 250 psi (17.2 bar)
Características:
- Presión de trabajo máxima: 250 psi (17.2 bar).
- Presión de prueba hidrostática (fábrica): 600 psi (41.4 bar).
- Presión de prueba de servicio anual: 400 psi (27.6 bar).
Construcción típica:
- Forro interior: Caucho nitrílico de alta presión o poliuretano.
- Cubierta de refuerzo: Triple o cuádruple jacket de fibras de alta tenacidad.
- Cubierta exterior: Goma reforzada o PVC de ultra resistencia.
Aplicaciones:
- Sistemas de alta presión en industria petroquímica.
- Carros bomba de alto rendimiento (>150 psi de descarga).
- Sistemas con bomba jockey de alta presión.
- Aplicaciones en altitudes elevadas donde se requiere mayor presión para compensar las pérdidas por elevación.
Uso en México: Industria petroquímica en el Golfo de México (Veracruz, Tamaulipas, Tabasco), refinerías, terminales portuarias y plantas con sistemas de alta presión.
Tabla Comparativa NFPA 1961
| Parámetro | Clase 100 psi | Clase 150 psi | Clase 250 psi |
|---|---|---|---|
| Presión de trabajo | 100 psi (6.9 bar) | 150 psi (10.3 bar) | 250 psi (17.2 bar) |
| Presión prueba fábrica | 300 psi (20.7 bar) | 400 psi (27.6 bar) | 600 psi (41.4 bar) |
| Presión prueba servicio | 250 psi (17.2 bar) | 300 psi (20.7 bar) | 400 psi (27.6 bar) |
| Jacket | Simple o doble | Doble | Triple o cuádruple |
| Peso relativo | Ligero | Estándar | Pesado |
| Flexibilidad | Alta | Media | Menor |
| Costo relativo | Base | 20-40% mayor | 60-100% mayor |
| Vida útil típica | 10 años | 15 años | 20 años |

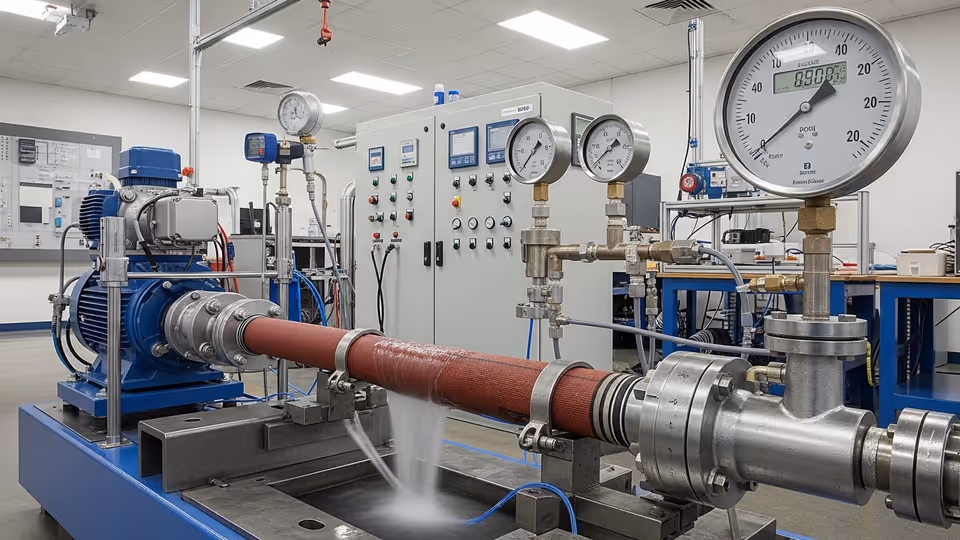

Pruebas Hidrostáticas Requeridas
Prueba de fábrica (Factory Acceptance Test)
Antes de su primera puesta en servicio, toda manguera certificada conforme a NFPA 1961 debe pasar:
- Prueba hidrostática a la presión de prueba de fábrica correspondiente a su clase, durante un mínimo de 3 minutos.
- Prueba de expansión: La manguera no debe aumentar su diámetro más del porcentaje permitido bajo presión (indica que la cubierta de refuerzo está correctamente tensada).
- Prueba de tensión en acoplamientos: El acoplamiento no debe desplazarse ni girar bajo la presión de prueba.
- Prueba de abrasión: La cubierta exterior debe resistir el desgaste por fricción mínimo especificado.
Prueba de servicio anual (NFPA 1962)
La NFPA 1962 (“Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose, Couplings, Nozzles, and Fire Hose Appliances”) establece que cada manguera en servicio debe probarse anualmente a la presión de prueba de servicio correspondiente a su clase.
Procedimiento básico de la prueba:
- Conectar la manguera al equipo de prueba y llenar completamente de agua (purgar el aire).
- Presurizar lentamente hasta la presión de prueba en no menos de 30 segundos.
- Mantener la presión durante 5 minutos observando:
- No debe haber fuga en ningún punto.
- No debe haber aumento de diámetro (bulge) mayor al 5%.
- Los acoplamientos no deben desplazarse.
- Despresurizar lentamente y drenar la manguera.
- Registrar resultado en la hoja de vida de la manguera.
Criterios de rechazo:
- Cualquier fuga visible durante la prueba.
- Aumento de diámetro (bulge) > 5% del diámetro nominal.
- Desplazamiento del acoplamiento > 1/4” (6 mm).
- Daño visible en la cubierta o forro durante la presurización.
Factores que Afectan la Presión de Trabajo Real
Temperatura
La presión máxima de trabajo disminuye con la temperatura. Para mangueras de caucho:
- A 20°C (68°F): 100% de la presión de trabajo certificada.
- A 60°C (140°F): Aproximadamente 70-80% de la presión certificada.
- A -20°C (-4°F): La flexibilidad se reduce significativamente; el riesgo de daño por dobleces bruscos aumenta.
En instalaciones con variaciones extremas de temperatura (norte de México en invierno, industria con procesos calientes), se debe especificar mangueras con forro y cubierta adecuados para el rango de temperatura real.
Presión de choque (Water Hammer)
Cuando se cierra bruscamente una boquilla o válvula, se genera un golpe de ariete que puede superar varias veces la presión de trabajo normal. Aunque las mangueras tienen un factor de seguridad, el choque hidráulico repetido degrada progresivamente la manguera.
Medidas preventivas:
- Cerrar válvulas y boquillas lentamente.
- Usar boquillas con válvula de cierre progresivo.
- Instalar supresores de golpe de ariete en sistemas con bombas de arranque frecuente.
Daño mecánico acumulado
Cada vez que una manguera se aplasta, se pliega en ángulo agudo o se arrastra sobre superficies abrasivas, su capacidad de resistir la presión de trabajo se reduce. Las mangueras con daño mecánico visible deben retirarse del servicio independientemente de que pasen la prueba hidrostática.
Vida Útil y Criterios de Reemplazo
Vida útil según NFPA 1962
La NFPA 1962 establece que una manguera debe retirarse del servicio cuando:
- No pasa la prueba hidrostática anual.
- Tiene 10 años de fabricación si fue instalada antes de cumplirlos (aplica a mangueras clase 100 y algunas clase 150).
- Tiene daño físico visible: Cortes en la cubierta que exponen las fibras de refuerzo, deformaciones permanentes, marcas de aplastamiento.
- Los acoplamientos presentan corrosión que impide el acoplamiento correcto.
- La manguera fue expuesta a productos químicos no compatibles con su material de construcción.
Registro de vida útil
Cada manguera debe tener una etiqueta permanente con:
- Fecha de fabricación.
- Fecha de puesta en servicio.
- Historial de pruebas (fecha y resultado de cada prueba anual).
- Número de identificación único.
El historial permite rastrear mangueras próximas a su límite de vida útil y programar su reemplazo antes de que fallen.
Selección Correcta para Proyectos en México
Guía de selección por tipo de instalación
| Tipo de Instalación | Presión Típica del Sistema | Clase NFPA 1961 Recomendada |
|---|---|---|
| Edificio comercial CDMX | 60-100 psi | Clase 100 psi |
| Edificio de oficinas con bomba | 100-150 psi | Clase 150 psi |
| Planta de manufactura | 100-150 psi | Clase 150 psi |
| Bodega logística | 100-150 psi | Clase 150 psi |
| Planta petroquímica | 150-250 psi | Clase 250 psi |
| Refinería o terminal | >150 psi | Clase 250 psi |
| Sistema con hidrante público | Variable (verificar) | Clase 150 psi mínimo |
Errores comunes en la especificación
- Subespecificar la clase de presión: Instalar mangueras clase 100 en sistemas que operan a 120 psi por “ahorro de costo” es una práctica incorrecta que genera riesgo real.
- No verificar la presión de la red: En México, la presión de la red de agua potable varía enormemente entre municipios y zonas. Siempre medir con manómetro antes de especificar.
- Usar mangueras de presión diferente en el mismo sistema: Mezclar clases de presión en un sistema puede llevar a que una manguera opere por encima de su capacidad si se conecta en un punto de alta presión.
- Ignorar el factor de altitud: En CDMX (2,240 m), Querétaro (1,800 m) y Aguascalientes (1,880 m), las bombas trabajan a menor eficiencia y pueden generar presiones variables. Calcular siempre la presión de trabajo real a la altitud del proyecto.
Lecturas relacionadas
Conclusión
La correcta clasificación de mangueras por presión de trabajo según NFPA 1961 no es un detalle técnico menor: es la base de la seguridad de los operadores y la eficacia del sistema en emergencias reales. Clase 100 psi para sistemas de baja presión, clase 150 psi para instalaciones industriales estándar y clase 250 psi para sistemas de alta presión en petroquímica y refinería.
El programa de pruebas anuales conforme a NFPA 1962 y el registro sistemático de la vida útil de cada manguera son las herramientas que permiten garantizar que el sistema estará disponible cuando se necesite. Gama de México provee mangueras Elkhart Brass certificadas NFPA 1961 en las tres clases de presión, con soporte técnico para proyectos industriales en todo el país.
