Conexiones y Herrajes
Acoples de conexión rápida tipo Storz que permiten unir mangueras con un simple cuarto de vuelta, reduciendo hasta 50% el tiempo de despliegue en emergencias. Sistema simétrico que elimina la distinción macho/hembra para conexiones más rápidas.
Los coples Storz son el estándar internacional para conexión rápida de mangueras contra incendio. Su diseño simétrico permite que cualquier cople se conecte con otro sin importar la orientación, eliminando los segundos críticos que se pierden buscando el extremo macho o hembra. El mecanismo de cuarto de vuelta asegura una conexión hermética que resiste presiones de hasta 300 PSI sin fugas.
Gama de México ofrece coples Storz en aluminio forjado para aplicaciones de peso ligero y en bronce fundido para instalaciones permanentes. Disponibles en diámetros de 1.5" a 5", con adaptadores para conversión desde roscas NH y NPT. Las reducciones swivel permiten conectar mangueras de diferentes calibres manteniendo la flexibilidad del sistema sin puntos de torsión.
¿Listo para avanzar con Coples Storz y Reducciones?
Asegura compatibilidad de roscas, diámetros y conexiones para mantener continuidad y seguridad en la red.
Selecciona el modelo que mejor se adapte a tu instalación
Reductores confirmados de Elkhart Brass: 101A (placa), 102A (campana) y 111A (incrementador), aluminio hard-coated 2.5 a 1.5 pulgadas. El S-25 no existe.

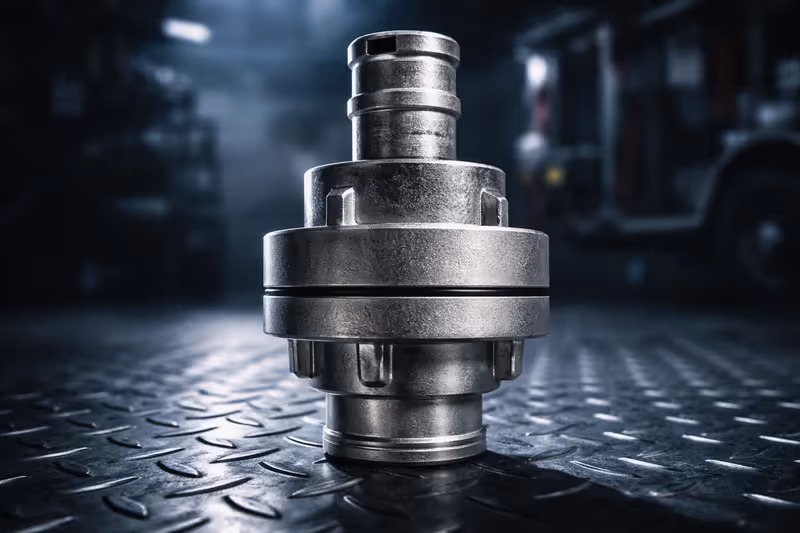

El modelo S-40 no aparece en el catálogo de Elkhart Brass. Para NH a Storz de 4 pulgadas, el producto real es el adaptador D-327A (configuración no publicada).

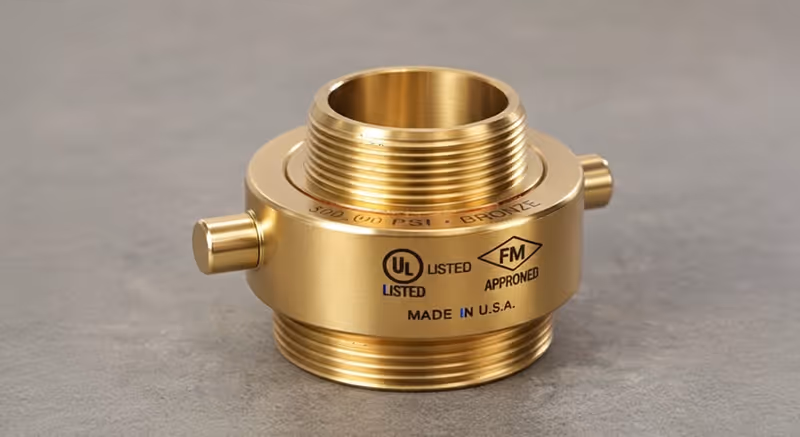

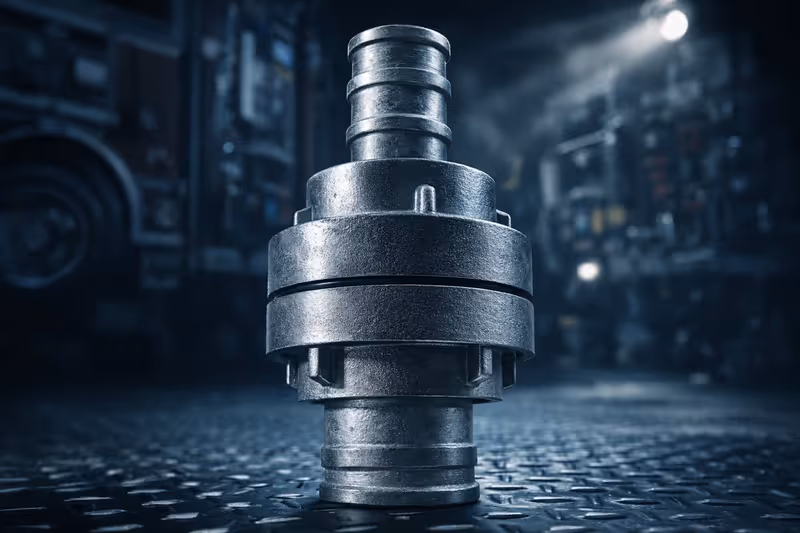

El modelo S-50-B no aparece en el catálogo de Elkhart Brass. Para NH a Storz de 5 pulgadas en bronce, el producto real es el D-327 (configuración no publicada).
Reducción 101A de Elkhart Brass, estilo placa, aluminio hard-coated, 2.5 pulgadas hembra giratoria a 1.5 pulgadas macho. Especificaciones confirmadas.

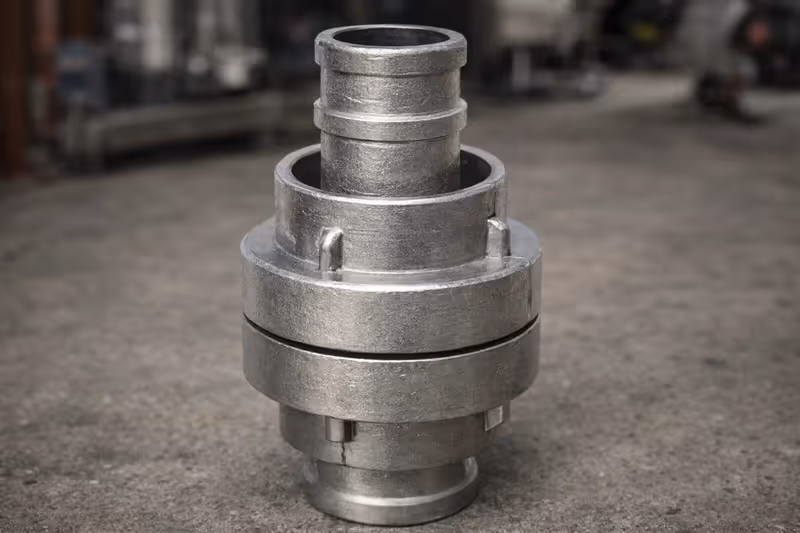

Reducción 102A de Elkhart Brass, estilo campana, aluminio hard-coated, 2.5 pulgadas hembra giratoria a 1.5 pulgadas macho. Especificaciones confirmadas.

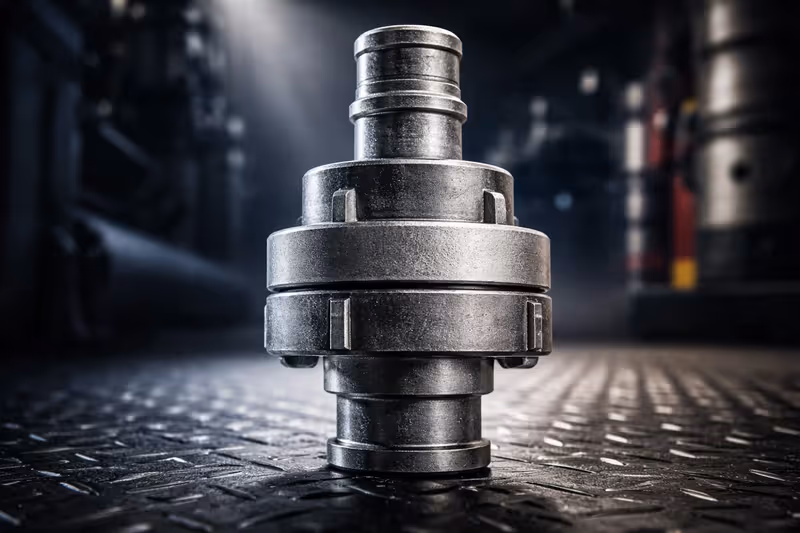

Incrementador 111A de Elkhart Brass, aluminio hard-coated, 1.5 pulgadas hembra a 2.5 pulgadas macho, 0.5 lbs. Especificaciones confirmadas por datasheet.

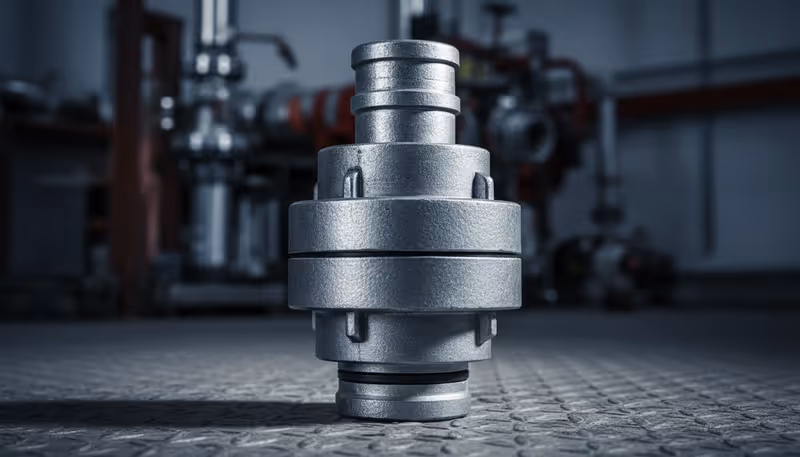

El modelo SR-40-25 no aparece en el catálogo de Elkhart Brass. No se confirma una reducción Storz de 4 a 2.5 pulgadas bajo ningún número de modelo.

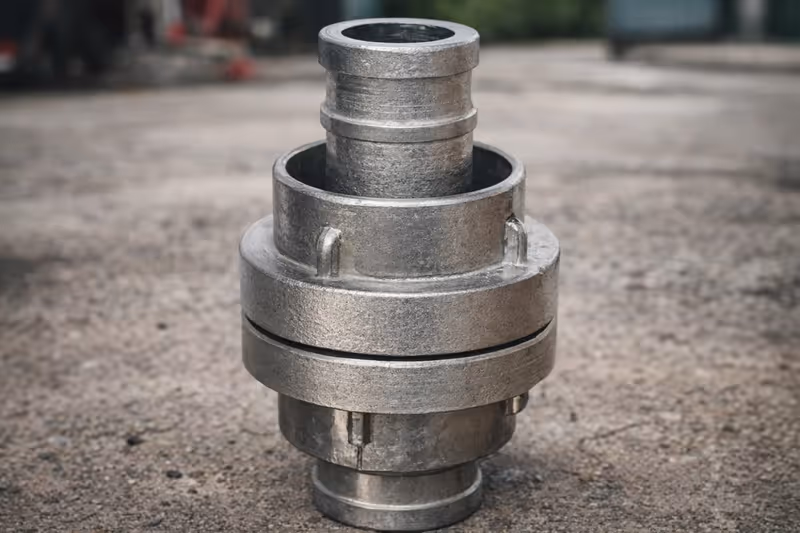

Cople Storz de 2.5 pulgadas, opción económica de conexión rápida para brigadas industriales. Presión de trabajo se confirma con tu proyecto.
Tenemos acceso al catálogo completo de Elkhart Brass. Contáctanos para coples Storz en diámetros especiales o reducciones personalizadas.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El cople es el accesorio que permite unir dos secciones de manguera en línea para extender el alcance del sistema. Se usa cuando la longitud de una manguera no es suficiente para cubrir la distancia al riesgo más alejado o para reparar una manguera dañada uniendo dos segmentos en buen estado. Los coples estándar tienen rosca NST y están disponibles en aluminio y bronce.
Un cople rígido (NH/NST) tiene una parte macho y una hembra que se unen mediante roscado giratorio; requiere varios giros para conectar y desconectar. Un cople Storz es simétrico (sin distinción macho/hembra) y se conecta con un simple cuarto de vuelta, haciendo la conexión mucho más rápida. Los coples Storz son el estándar en Europa y se están adoptando en México para operaciones de bomberos que requieren velocidad de despliegue. En instalaciones permanentes de edificios, los coples NH/NST son más comunes.
NFPA 1963 es la norma que establece los estándares para conexiones de mangueras contra incendios en Estados Unidos, adoptada como referencia en México. Define dimensiones de rosca NH, resistencia mínima a la presión (probados a 600 PSI), materiales aceptables y requisitos de marcado. Los coples deben mantener hermeticidad desde 0 PSI hasta la presión de prueba sin fugas. En México, NOM-154-SCFI también regula dimensiones de roscas NST para equipos de extinción.
Técnicamente no hay un límite fijo en el número de coples por línea, pero cada unión añade pérdida de carga y es un punto potencial de falla bajo presión. NFPA 25 recomienda minimizar las conexiones. En la práctica, para tendidos de más de 60 metros se evalúa la hidráulica para asegurar que la presión residual en la boquilla sea suficiente. Asesoramos en el diseño del tendido.
Los coples de manguera NST no deben apretarse con herramientas de impacto ni con torque excesivo, ya que las roscas son relativamente gruesas y suaves (7.5 TPI en 2.5") y pueden deformarse. El apriete correcto es "a mano más un cuarto de vuelta" con llave de manguera para asegurar el sello del empaque. Un apriete excesivo comprime el empaque EPDM más de lo necesario, generando dificultades en la desconexión bajo presión y acortando la vida del empaque. Los empaques deben revisarse y reemplazarse en el mantenimiento anual.
Sí, son físicamente compatibles si el tipo de rosca coincide. Sin embargo, en ambientes marinos o con alta concentración de cloruros, la mezcla de metales diferentes (aluminio y bronce) puede provocar corrosión galvánica en las roscas. Para instalaciones permanentes en costas o industria química, se recomienda usar coples y chiflones del mismo material para evitar este efecto.
