Gabinetes e Hidrantes

La NOM-002-STPS-2010 establece tres parámetros clave para gabinetes contra incendios en centros de trabajo: (1) Radio de cobertura máximo de 30 metros medidos por camino real (no en línea recta), lo que significa que cualquier punto del área protegida debe quedar a no más de 30 m de un gabinete recorriendo pasillos y corredores reales. (2) Altura de instalación entre 1.0 y 1.5 metros medidos desde el nivel del piso terminado hasta el centro del gabinete, garantizando accesibilidad universal. (3) Despeje frontal mínimo de 0.9 metros para que no haya obstrucciones que impidan la apertura de puertas y el despliegue de manguera en caso de emergencia. Adicionalmente, los gabinetes deben ubicarse preferentemente en rutas de evacuación, corredores y vestíbulos de escalera, y su ubicación debe quedar documentada en el plano de protección contra incendios presentado a Protección Civil.

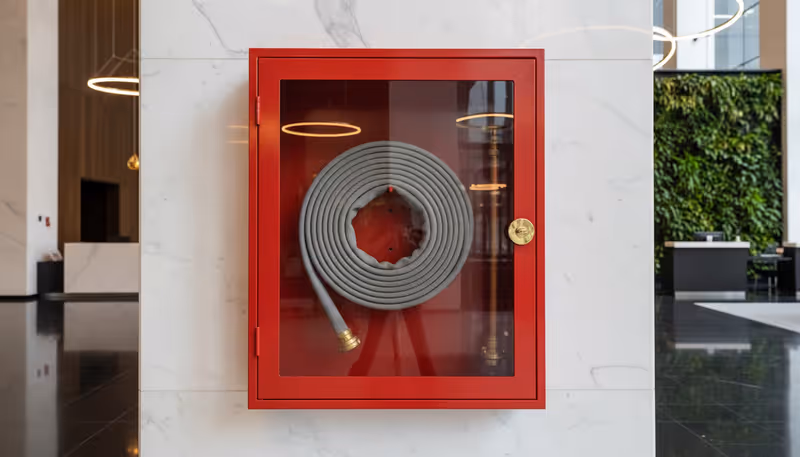

Son tres soluciones con casos de uso distintos: El gabinete tipo 30ME es el estándar más usado en México; la manguera se almacena doblada en zigzag sobre un rack fijo y debe desenrollarse manualmente antes de avanzar hacia el fuego. Es la opción más económica y funciona bien cuando el personal de brigada está capacitado. El gabinete empotrado se instala enrasado con la pared, ideal para edificios corporativos, hoteles y hospitales donde la estética es importante; misma funcionalidad que el 30ME pero con acabado arquitectónico. La estación de manguera con carrete oscilante monta la manguera en un carrete giratorio articulado: basta jalar la manguera en cualquier dirección para que el carrete gire y la manguera se despliegue sin enredos ni necesidad de desenrollar. Recomendada para plantas industriales, bodegas grandes y cualquier instalación donde la rapidez de respuesta es crítica o el personal puede no tener entrenamiento específico.

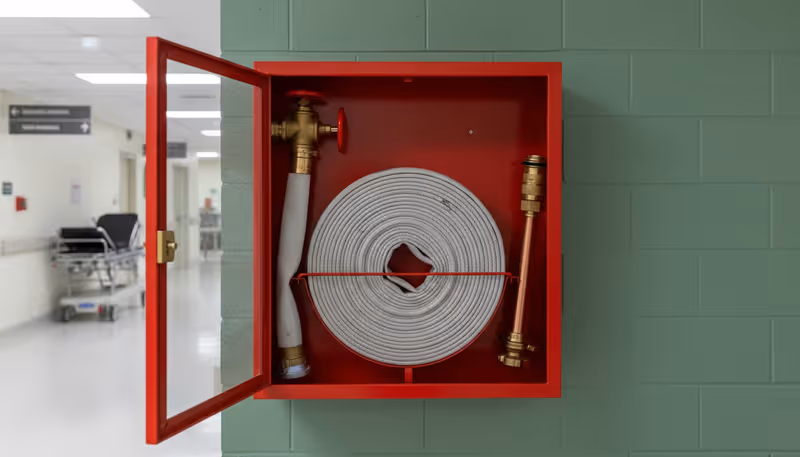

NFPA 14 Clase II regula los sistemas de standpipe diseñados para uso por los ocupantes del edificio con manguera de 1.5 pulgadas. Un gabinete completo conforme a esta clase debe contener: (1) Manguera de doble chaqueta de 1.5" (38 mm) de longitud entre 15 y 30 metros según alcance requerido, almacenada en rack o carrete; (2) Boquilla o chiflón combinado (recto/niebla) con control de apertura gradual; (3) Válvula angular de 1.5" con volante de operación manual, instalada en la salida del gabinete para controlar el flujo; (4) Adaptadores o reducidores necesarios para conectar a la red hidráulica existente (típicamente de 2" o 2.5" a 1.5"); y (5) Manómetro de glicerina donde la presión de trabajo supere los 100 PSI para verificar presión disponible antes de operar. Para gabinetes Clase I (uso exclusivo de bomberos, 2.5") y Clase III (combinada), los componentes varían en diámetro. Todos los elementos deben incluirse en el inventario de verificación de Protección Civil.

Son sistemas complementarios con aplicaciones claramente diferenciadas: Los gabinetes contra incendios (tipo 30ME, empotrado o estación) se instalan al interior de edificios —en pasillos, vestíbulos y naves industriales— para ser operados por los ocupantes o brigadas internas durante los primeros minutos del incendio. Son la primera línea de ataque. El hidrante de banqueta (o de columna) se instala en el exterior del predio, conectado a la red pública o privada de agua potable. Su función principal es abastecer a los vehículos del cuerpo de bomberos con caudales de 500 a 1,500 GPM para combate desde el exterior. NOM-002-STPS-2010 regula los gabinetes interiores; los hidrantes exteriores se rigen por las especificaciones del cuerpo de bomberos municipal y NFPA 24. Para proyectos industriales con riesgo alto, la normativa puede exigir ambos sistemas: gabinetes interiores para la brigada y red de hidrantes exteriores para bomberos.

NFPA 1962 establece que las mangueras de servicio deben someterse a prueba hidrostática anual a 250 PSI sostenidos durante 3 minutos. El procedimiento correcto: conectar la manguera completamente desplegada a una fuente de agua y presurizar gradualmente hasta 250 PSI; mantener la presión 3 minutos sin variaciones superiores a 5 PSI; durante la prueba inspeccionar visualmente todo el largo buscando protuberancias, fugas en acoplamiento, deformaciones en la chaqueta o exudaciones. Se debe dar de baja inmediata la manguera que presente: fuga o exudación en cualquier punto durante la prueba, acoplamiento con movimiento o giro respecto al cuerpo de manguera, chaqueta con cortes, abrasión profunda o decoloración extensa, o que haya estado expuesta a productos químicos, vapores corrosivos o calor intenso. Una manguera dada de baja debe retirarse del servicio, marcarse y no puede reinstalarse aunque se repare.

La NOM-003-SEGOB-2011 regula la señalización de seguridad e higiene, incluyendo los equipos contra incendios. Para gabinetes establece: (1) Señal de identificación tipo pictograma con fondo rojo e ícono blanco de manguera y chiflón, colocada directamente sobre o encima del gabinete a altura visible desde al menos 10 metros en el eje del pasillo; (2) Señal de dirección (flecha direccional) en corredores cuando el gabinete no sea visible directamente desde una intersección; (3) Las señales deben ser fotoluminiscentes —capaces de brillar en oscuridad tras exposición a luz— para garantizar visibilidad en caso de corte eléctrico durante el siniestro; (4) El tamaño mínimo de señal se determina por la distancia de observación dividida entre el factor Z (generalmente 10), resultando en señales de mínimo 20×20 cm para pasillos estándar. La señalización completa es requisito de verificación de Protección Civil y su ausencia genera observaciones en el dictamen de seguridad.

La verificación de Protección Civil para gabinetes en industria se estructura en varias etapas: (1) Revisión documental: el verificador solicita el Programa Interno de Protección Civil (PIPC), planos de instalación contra incendios con ubicación de gabinetes y la bitácora de mantenimiento con fechas de inspección mensual, prueba hidrostática anual y revisión de válvulas. (2) Inspección física de cada gabinete: verifica despeje frontal mínimo de 0.9 m, altura de instalación entre 1.0 y 1.5 m, correcta señalización NOM-003-SEGOB-2011, inventario completo de componentes (manguera, boquilla, válvula angular) y funcionamiento de la válvula. (3) Prueba funcional: puede requerir apertura del gabinete y verificación de presión en la válvula angular. (4) Dictamen: si todo es correcto se emite el visto bueno; si hay observaciones, se otorga plazo (típicamente 30 días) para corregir. Para instalaciones con más de 100 trabajadores o actividades de riesgo alto, la verificación puede ser anual. Conservar los reportes de inspección mensual y de prueba hidrostática es esencial para pasar sin observaciones.
