Conexiones y Herrajes
Bifurcadores que permiten dividir una línea de manguera en dos salidas independientes, cada una con válvula de bola para control individual del flujo. Esenciales para operaciones de combate de incendios que requieren múltiples líneas de ataque desde una sola fuente de agua.
Las conexiones Y (Wye) son dispositivos de bifurcación que dividen una línea de suministro en dos salidas independientes. Cada salida incorpora una válvula de bola de cuarto de vuelta que permite abrir o cerrar el flujo instantáneamente, facilitando el control táctico durante operaciones de combate. Los modelos B-97-A y B-100-A de Elkhart Brass son el estándar de la industria para aplicaciones de bomberos e industriales.
Gama de México ofrece conexiones Wye en bronce fundido y aluminio forjado, con configuraciones de entrada/salida en roscas NH de 2-1/2" x 1-1/2" y 2-1/2" x 2-1/2". Las válvulas de bola están diseñadas para operar a presiones de hasta 300 PSI con mínima caída de presión. Certificación UL/FM garantiza rendimiento confiable en las condiciones más exigentes de emergencia.
¿Listo para avanzar con Conexión Y (Wye)?
Asegura compatibilidad de roscas, diámetros y conexiones para mantener continuidad y seguridad en la red.
Selecciona el modelo que mejor se adapte a tu instalación

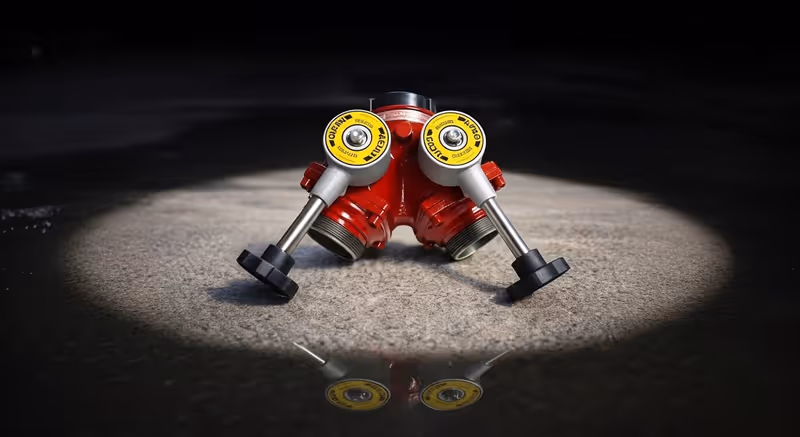

Conexión Y modelo B-97-A Elkhart Brass con válvulas de bola. Entrada 2.5" NH, dos salidas 2.5" NH. Aluminio Elk-O-Lite. Presión 200 PSI. UL/FM.
Conexión Wye B-100-A Elkhart Brass 2.5" entrada dos salidas 1.5" NH aluminio Elk-O-Lite 200 PSI UL Listed FM Approved. Válvulas bola traba positiva.
Conexión Y con entrada Storz 5" y dos salidas Storz 2.5". Válvulas de bola integradas. Aluminio forjado. Despliegue rápido.

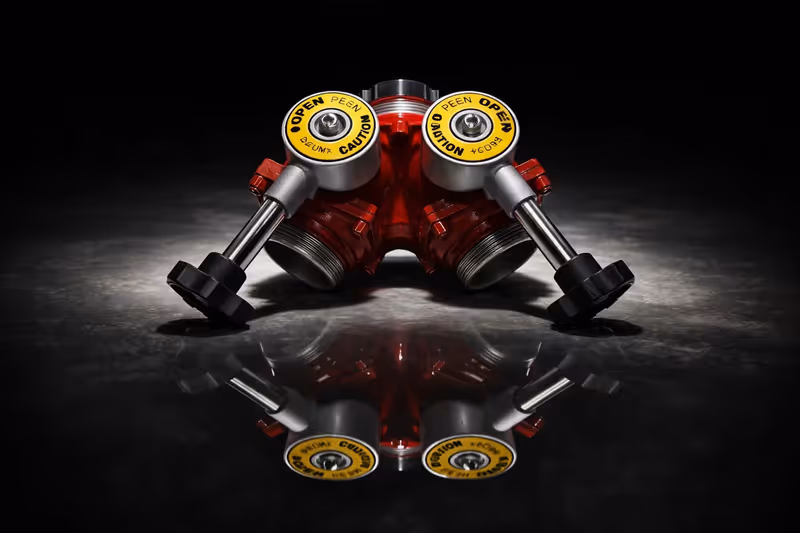

Conexión Wye B-97-B Elkhart Brass bronce fundido 2.5"×2.5" NH 200 PSI UL Listed FM Approved. Dos salidas 2.5" válvulas bola bronce.
Conexión Y de tres vías con entrada 2.5" y tres salidas 1.5" NH. Válvulas de bola independientes. Aluminio Elk-O-Lite.
Conexión Y con manómetro de presión integrado. Entrada 2.5" NH, dos salidas 2.5". Monitoreo de presión en tiempo real.
Conexión Y con válvula de purga (flush) en entrada. Limpieza de línea sin desconectar. Aluminio Elk-O-Lite. UL/FM.
Conexión Wye WYE-25 aluminio fundido 2.5"×2.5" NH 175 PSI NOM-002-STPS fabricación mexicana. Válvulas bola latón, disponibilidad inmediata.
Distribuidor Wye gated de Elkhart Brass. Bronce macizo, válvulas de bola de cuarto de giro, entrada 2½" a 2 salidas. UL Listed. Stock CDMX y Querétaro.

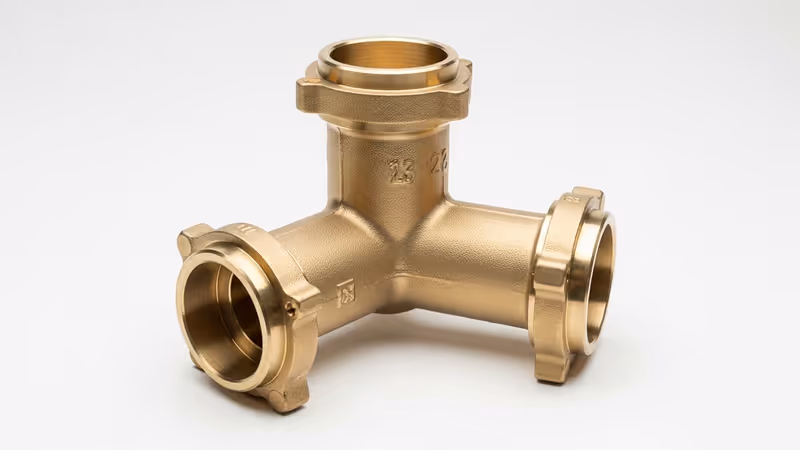

Distribuidor Wye plain (sin válvulas) Elkhart Brass. Bronce macizo, paso hidráulico liso, entrada 2½" a 2 salidas. Ligero y económico. Distribuidor CDMX.
Tenemos acceso al catálogo completo de Elkhart Brass. Contáctanos para conexiones Wye en configuraciones especiales o diámetros no estándar.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La conexión Y divide un suministro de agua de una sola manguera en dos salidas independientes, permitiendo que dos equipos (boquillas o mangueras) operen simultáneamente desde una sola toma de hidrante. Es usada por brigadas de bomberos cuando se necesita atacar un incendio desde dos frentes con una sola conexión al hidrante, o cuando se necesita una línea de ataque y una línea de enfriamiento simultáneamente.
NFPA 14 contempla el uso de conexiones Wye en salidas de sistemas standpipe Clase III para permitir que el personal de bomberos conecte simultáneamente dos líneas de manguera de 1.5" a una sola salida de 2.5". Esto es especialmente útil en pisos de edificios altos donde el espacio limita el número de salidas standpipe. La conexión Wye debe estar listada (UL/FM) y ser compatible con las roscas NH del sistema.
El Wye con válvulas (gated wye) tiene una válvula de cierre de cuarto de vuelta en cada salida, lo que permite controlar el caudal por línea de forma independiente o conectar/desconectar una manguera sin afectar la otra. El Wye plain (sin válvulas) tiene ambas salidas permanentemente abiertas y solo puede controlarse desde la fuente aguas arriba. Para operaciones de bomberos, el gated es el estándar; el plain se usa en instalaciones fijas donde ambas líneas operan siempre juntas.
La conexión Y estándar para bomberos tiene entrada de 2.5" NST y dos salidas de 1.5" NST, que es la configuración más común para hidrantes municipales. También existen versiones de 2.5" a dos salidas de 2.5" para operaciones industriales de alto caudal. Disponemos de conexiones Y en aluminio y bronce según la aplicación y el tipo de ambiente.
La pérdida de presión en un Wye se calcula usando el coeficiente de flujo (Cv) del dispositivo y el caudal total que pasa por él. Los fabricantes como Elkhart Brass publican tablas de pérdida de carga para cada modelo a distintos caudales. Como referencia, un Wye de bronce de 2.5" bien diseñado tiene una pérdida de aproximadamente 2-5 PSI a 250 GPM totales. Al dividir el flujo en dos salidas iguales, la pérdida por cada salida es menor que en una sola línea, lo que puede ser ventajoso en instalaciones con presión limitada.
Sí. Las conexiones Y profesionales tienen una válvula de cierre de cuarto de vuelta en cada salida, lo que permite controlar el caudal en cada línea de forma independiente. Esto es fundamental para ajustar el flujo según las necesidades del ataque y para conectar o desconectar una línea sin interrumpir la otra. Es el estándar para operaciones de bomberos industriales y cumple con los requerimientos de NFPA 14 para sistemas standpipe.
