Válvulas Contra Incendios
Válvulas mariposa indicadoras para control de flujo en sistemas contra incendio de gran diámetro. Su diseño compacto con disco giratorio 90° permite apertura rápida y mínima pérdida de presión, ideal para líneas principales donde el espacio es limitado.
La válvula mariposa utiliza un disco circular que gira 90° sobre un eje central para controlar el flujo. Su diseño wafer o lug ocupa significativamente menos espacio que las válvulas de compuerta equivalentes, reduciendo costos de instalación y facilitando el mantenimiento en cuartos de bombas con espacio limitado. El indicador visual de posición permite verificar el estado de la válvula sin necesidad de operar el volante.
Gama de México suministra válvulas mariposa certificadas UL/FM con cuerpo de hierro dúctil, disco de acero inoxidable y asiento de EPDM o NBR según aplicación. Disponibles con actuador de palanca para operación manual rápida o reductor de engranajes para diámetros mayores a 6". Incluimos opciones con interruptor de supervisión integrado para monitoreo remoto según NFPA 72.
¿Listo para avanzar con Válvula Mariposa?
Configura correctamente seccionamiento, control y retención de flujo para operación segura y cumplimiento técnico.
Selecciona el modelo que mejor se adapte a tu sistema contra incendios
Válvula mariposa indicadora 4" wafer con switch tamper. Apertura 90°, sello bubble-tight. 175 PSI. Certificada UL y FM 1112.

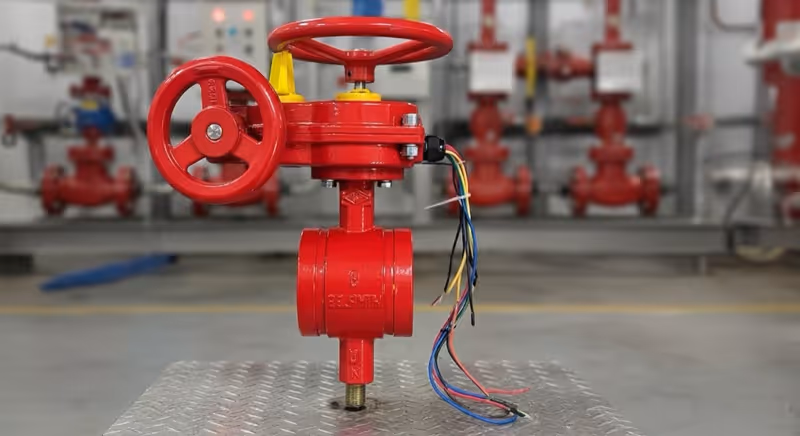

Válvula mariposa indicadora 6" wafer con switch tamper para supervisión. Apertura 90°, bubble-tight. 175 PSI. Certificada UL/FM 1112.

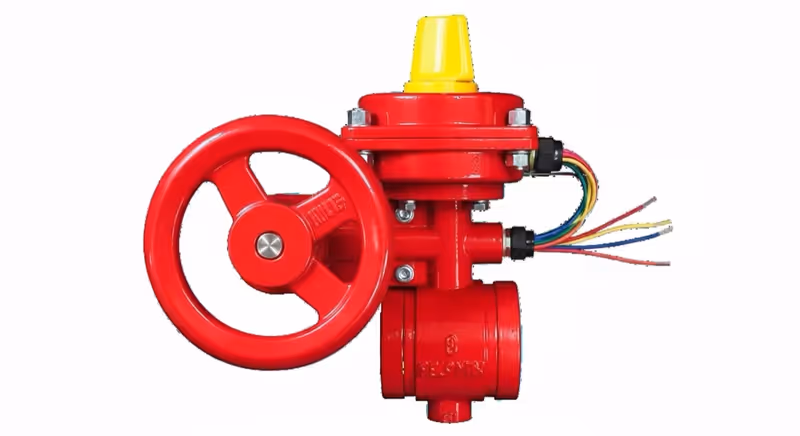

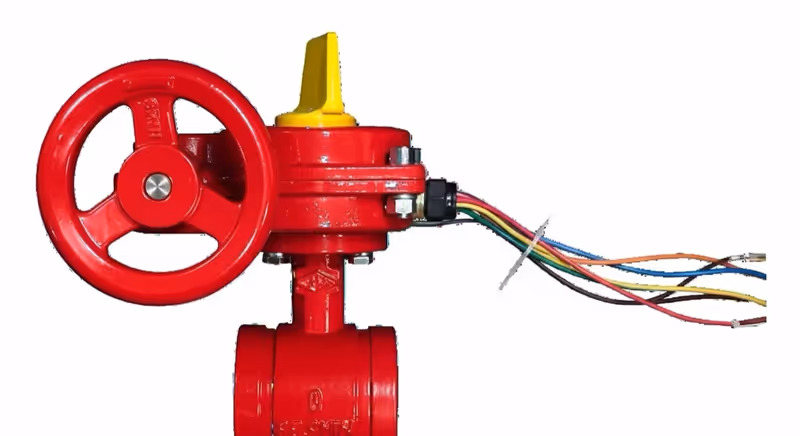

Válvula mariposa indicadora 8" wafer con switch tamper y gear operator. Sello bubble-tight. 175 PSI trabajo. Certificada UL/FM 1112.

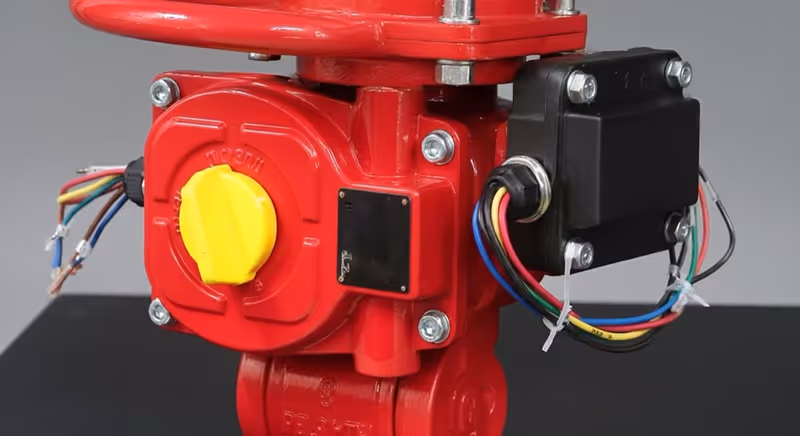

Válvula mariposa indicadora 3" extremos ranurados con switch tamper. Instalación Victaulic. 175 PSI. Certificada UL Listed y FM 1112.

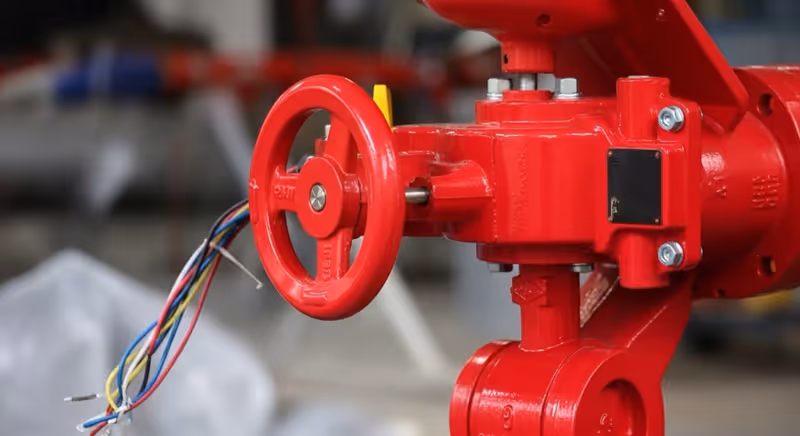

Válvula mariposa indicadora 4" ranurada con supervisión eléctrica. Gear operator, sello EPDM. 175 PSI. Certificada UL/FM 1112.

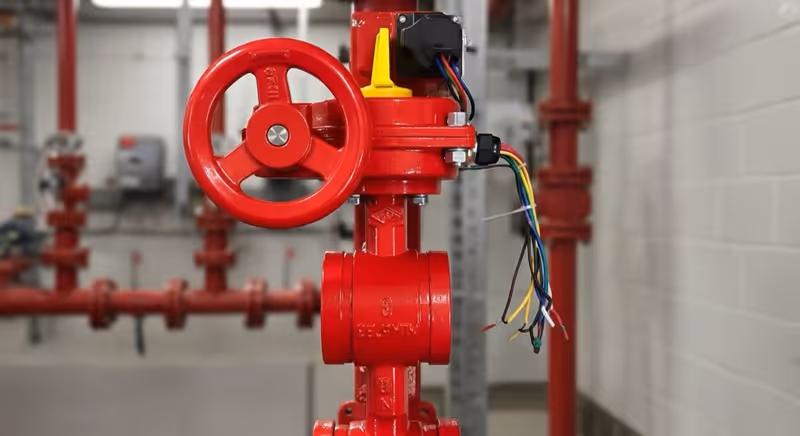

Válvula mariposa indicadora 2.5" wafer compacta con switch tamper. Lever handle, sello EPDM. 175 PSI. Certificada UL/FM 1112.

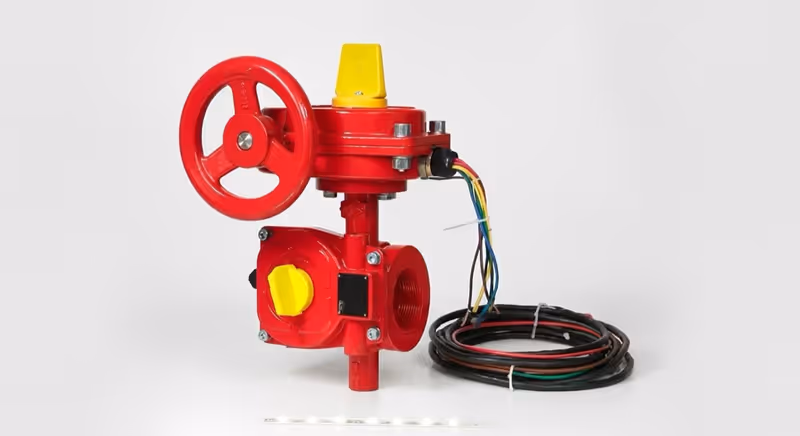

Válvula mariposa indicadora 6" extremos ranurados con gear operator y switch tamper. 175 PSI trabajo. Certificada UL/FM 1112.

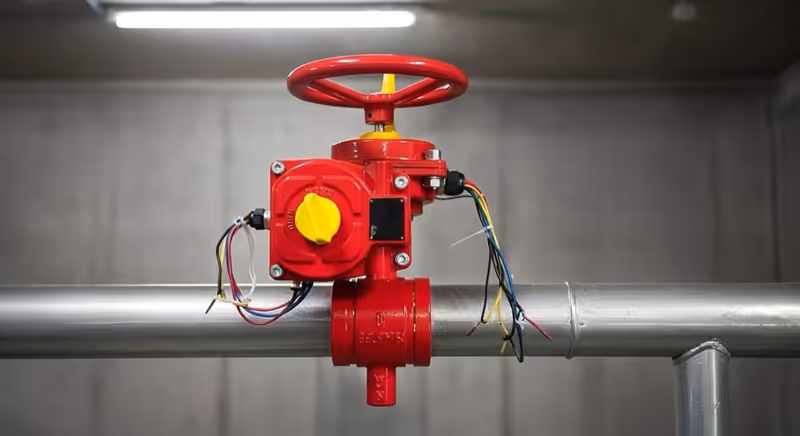

Válvula mariposa indicadora 10" wafer para líneas industriales. Gear operator, switch tamper. 175 PSI trabajo. Certificada UL/FM 1112.
Tenemos acceso al catálogo completo de Elkhart Brass. Contáctanos para válvulas en configuración wafer, ranurada, bridada o diámetros especiales.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La válvula mariposa tiene menor pérdida de carga en posición abierta, es más compacta y liviana, y tiene un menor costo que la válvula de compuerta en diámetros superiores a 3". Para sistemas de rociadores, la válvula mariposa con supervisión (tamper switch) es aceptada por NFPA 13 como alternativa a la válvula OS&Y. Su cuarto de vuelta de operación facilita la apertura y cierre rápido.
Una válvula mariposa con supervisión incluye un tamper switch eléctrico que envía señal al panel de alarma si la válvula se cierra más del 20%. NFPA 13 y 72 requieren supervisión en todas las válvulas de control de sistemas automáticos de rociadores. Distribuimos válvulas mariposa con supervisión integrada para montaje wafer, ranurado y bridado en diámetros de 2" a 12".
Sí. Distribuimos válvulas mariposa de extremos ranurados compatibles con acoplamientos Victaulic y similares, que son el estándar más común en sistemas de rociadores nuevos por su facilidad de instalación. También disponemos de versiones wafer (entre bridas) y bridadas según el tipo de sistema y el diámetro requerido.
Los actuadores de engranaje (gear operator) se requieren en válvulas mariposa de 6" en adelante, donde la fuerza necesaria para operar el disco a plena presión supera la capacidad ergonómica de una palanca manual. En diámetros menores (2" a 4") la palanca de cuarto de vuelta es suficiente. NFPA 13 no especifica el tipo de actuador, pero requiere que la válvula pueda operarse completamente por una persona sin herramientas especiales.
El coeficiente de flujo Cv de una válvula mariposa varía según el fabricante y el diámetro. Como referencia, una válvula mariposa de 4" totalmente abierta tiene un Cv aproximado de 400-500, mientras que una de 6" tiene Cv de 900-1,200. Estos valores deben considerarse en el cálculo hidráulico del sistema según NFPA 13 para verificar que la pérdida de carga en la válvula no compromete la presión residual en los rociadores más desfavorables. Gama de México puede proporcionar las curvas Cv específicas de los modelos disponibles.
NFPA 13 sección 8.16 requiere que todas las válvulas de control en sistemas automáticos de rociadores estén supervisadas eléctricamente o con llave supervisada. Las válvulas mariposa con tamper switch integrado cumplen el requisito de supervisión eléctrica y deben conectarse al sistema de detección de incendios para enviar señal de problemas cuando la válvula se cierra parcialmente. La señal de supervisión debe ir al panel de alarma y puede transmitirse a la estación central de monitoreo para cumplir con NFPA 72.
