Válvulas Contra Incendios
Válvulas de compuerta con vástago exterior y yugo (Outside Screw & Yoke) para aislamiento en líneas principales de sistemas contra incendio. El diseño OS&Y permite verificación visual instantánea del estado de apertura, requisito fundamental para cumplimiento de NFPA 25.
La válvula de compuerta OS&Y (Outside Screw & Yoke) es el componente estándar para aislamiento en sistemas contra incendio según NFPA 13, 14 y 20. Su diseño con vástago exterior permite verificar visualmente si la válvula está abierta o cerrada sin necesidad de girarla, característica crítica para inspecciones de rutina y respuesta a emergencias. La posición del vástago también facilita la instalación de interruptores de supervisión para monitoreo remoto.
Gama de México suministra válvulas OS&Y bridadas en hierro dúctil y bronce con certificación UL/FM en diámetros de 2" a 12". Cada válvula incluye bridas perforadas según ANSI B16.1 Clase 125 o 250 según aplicación. Asesoramos en la selección del modelo correcto considerando presión de trabajo, material compatible con el medio y requerimientos de supervisión electrónica para sistemas monitoreados.
¿Listo para avanzar con Válvula de Compuerta OS&Y?
Configura correctamente seccionamiento, control y retención de flujo para operación segura y cumplimiento técnico.
Selecciona el modelo que mejor se adapte a tu sistema contra incendios
El catálogo de válvulas de compuerta reúne opciones de válvula contra incendio para aislar un tramo de la red. Está pensado para responsables de compra, instalación y mantenimiento que necesitan ubicar una familia concreta antes de preparar una solicitud técnica.
Compara las fichas con la posición de instalación y los extremos y con los componentes existentes. Esa revisión permite identificar qué modelos vale la pena considerar para el proyecto.

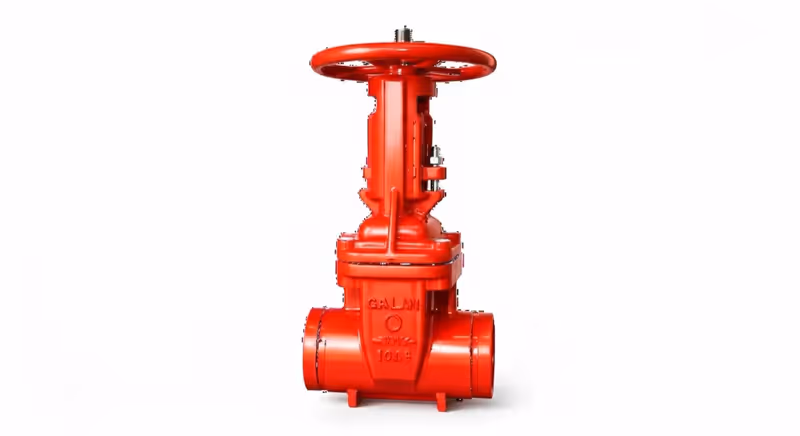

Válvula compuerta OS&Y Nibco F-617-O 4 pulgadas, hierro fundido ASTM A126. 200 PSI CWP. Utilería: agua potable, HVAC, vapor y gas. No es fire protection.

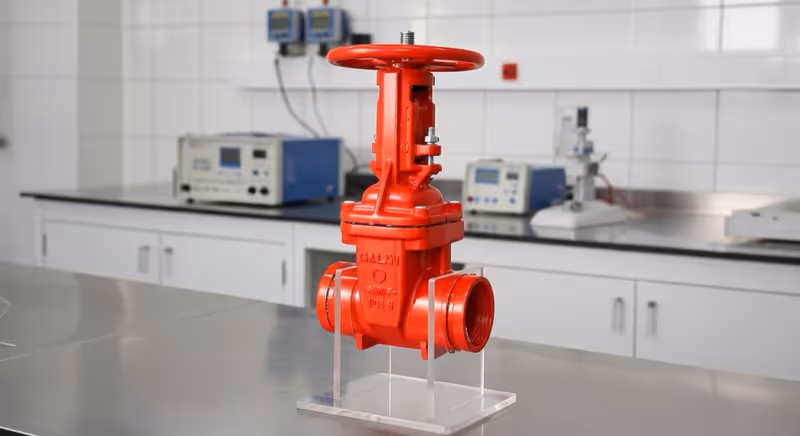

Válvula OS&Y 6 pulgadas bridada Mueller R-2361, hierro dúctil, 350 PSI. UL 262 Listed, FM 1120/1130 Approved. Main principal NFPA 13 México.

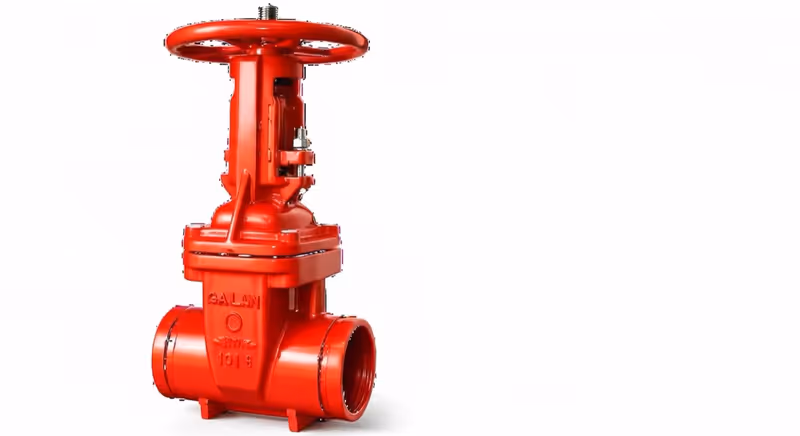

Válvula OS&Y 8 pulgadas bridada Kennedy KS-RW, hierro dúctil, EPDM, 200 PSI. UL-262/FM-1120/FM-1130. Mains industriales NFPA 20 México.

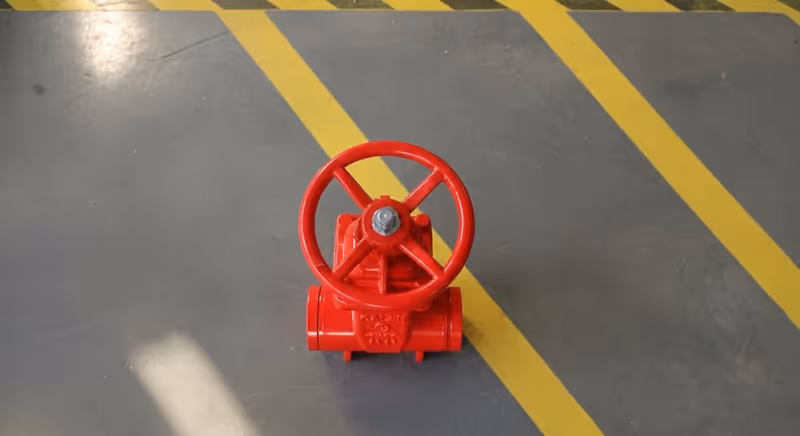

Válvula compuerta OS&Y Nibco F-617-O 2.5 pulgadas, hierro fundido ASTM A126, 200 PSI CWP. Utilería general agua, HVAC, vapor y gas. No es fire protection.

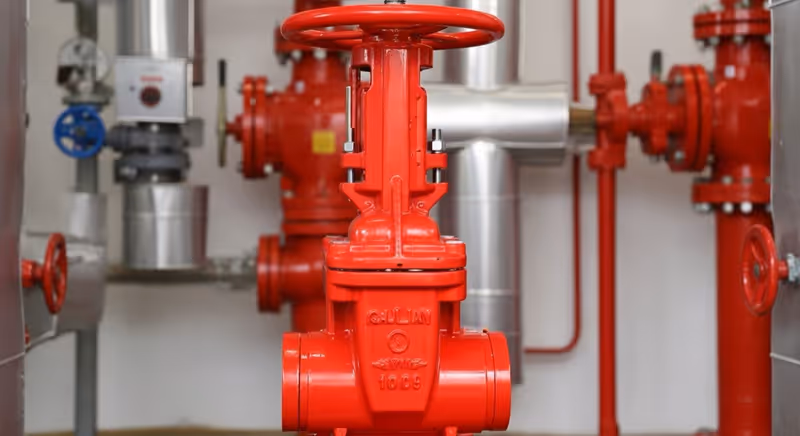

Válvula OS&Y 3 pulgadas bridada Mueller R-2361, hierro dúctil, 200 PSI. UL 262 Listed, FM 1120/1130 Approved. Risers en sistemas NFPA 13 México.

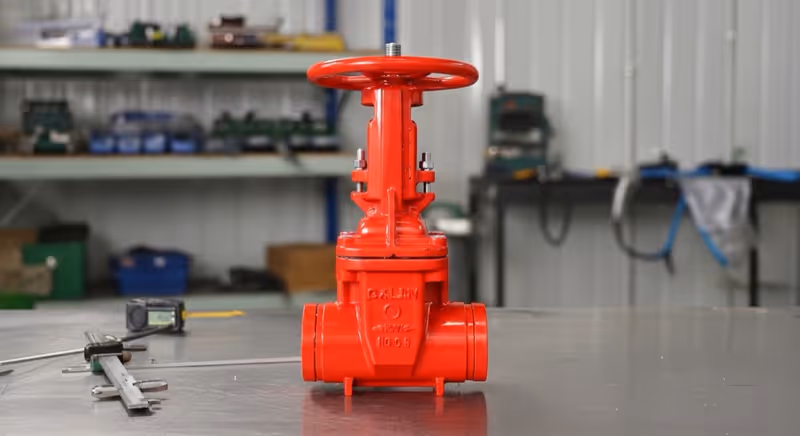

Válvula OS&Y 4 pulgadas ranurada Kennedy KS-RW, hierro dúctil, EPDM, 200 PSI. UL-262/FM-1120/FM-1130. Riser NFPA 13 México.

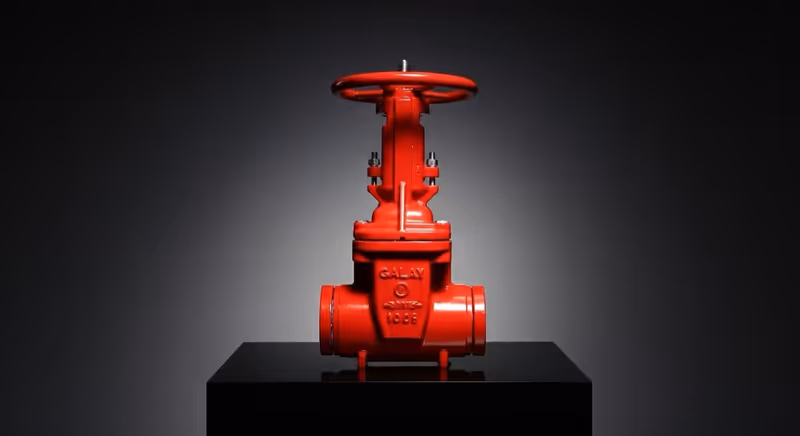

Válvula compuerta OS&Y Nibco F-617-O 6 pulgadas, hierro fundido ASTM A126, 200 PSI CWP. Utilería general. Conexión real bridada Class 125, no ranurada.

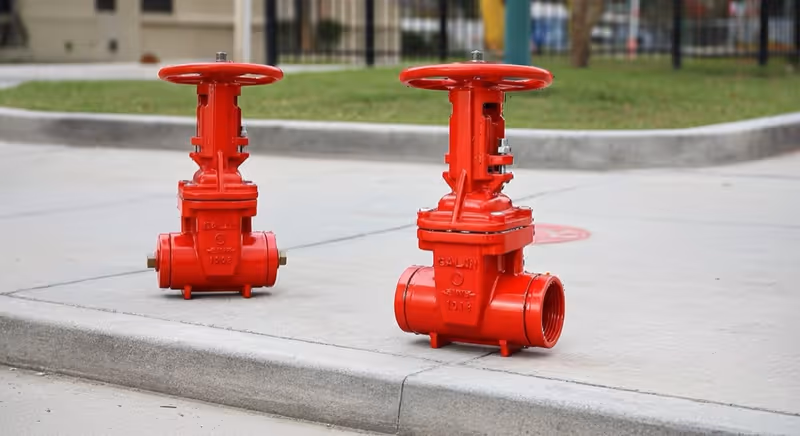

Válvula OS&Y 10 pulgadas bridada Mueller R-2361, hierro dúctil, 350 PSI. UL 262 Listed, FM 1120/1130 Approved. Mains industriales NFPA 13/20.
Tenemos acceso al catálogo completo de Elkhart Brass. Contáctanos para válvulas en diámetros especiales, conexiones bridadas, ranuradas o combinaciones.
Las guías técnicas de válvulas de compuerta explican cómo elegir, instalar y mantener válvula contra incendio para aislar un tramo de la red. Sirven a compras, mantenimiento y seguridad para llegar a la cotización con los criterios resueltos.
Cada guía profundiza en la posición de instalación y los extremos y en las normas que aplican en México. Léelas antes de comparar fichas para descartar configuraciones que no corresponden a tu sistema.
Válvulas OS&Y para rociadores: por qué NFPA 13 las exige, cómo verificar posición a distancia, diferencia vs mariposa y certificación UL/FM en México.
Válvulas OS&Y Guía técnicaVálvulas de control contra incendios: supervisión eléctrica con tamper switches. NFPA 72 y por qué una válvula cerrada invalida el sistema de rociadores.
Válvulas de control contra incendios Guía técnicaNFPA 25: guía de inspección, prueba y mantenimiento para controlar válvulas, registrar hallazgos y conservar operativa una red contra incendios.
NFPA 25
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Las preguntas frecuentes de válvulas de compuerta aclaran qué revisar al buscar válvula contra incendio para aislar un tramo de la red. Orientan a compras, mantenimiento e instalación antes de elegir un modelo o solicitar información adicional.
Describe el sistema y la condición que debes resolver, incluyendo la posición de instalación y los extremos. Con esos datos, la revisión puede concentrarse en el alcance real del proyecto.
La válvula de compuerta OS&Y (vástago exterior) es el control principal de tuberías en sistemas de rociadores, hidrantes y redes contra incendios. Su vástago exterior indica visualmente si la válvula está abierta o cerrada, lo cual es un requisito de NFPA 13 para sistemas de rociadores. Permite aislar secciones del sistema para mantenimiento sin detener toda la instalación.
OS&Y significa Outside Screw and Yoke (vástago exterior). NFPA 13 exige válvulas OS&Y en la conexión entre el suministro de agua y el sistema de rociadores porque su posición (abierto/cerrado) es visible de inmediato sin necesidad de abrir y cerrar para verificar. Esto reduce el riesgo de dejar el sistema sin agua accidentalmente.
En sistemas automáticos de rociadores, NFPA 13 y NFPA 72 requieren supervisión eléctrica de las válvulas de control para generar una señal de alarma si la válvula se cierra accidentalmente. Esto se logra con un tamper switch (interruptor de posición) instalado en la válvula OS&Y. Distribuimos válvulas con tamper switch integrado o adaptable según el sistema de supervisión del proyecto.
NFPA 25 "Standard for the Inspection, Testing, and Maintenance of Water-Based Fire Protection Systems" requiere inspección visual semanal o mensual de todas las válvulas de control para verificar que estén en posición abierta y no presenten daños. Adicionalmente, se requiere prueba de operación anual que consiste en abrir y cerrar completamente la válvula para confirmar que opera sin obstrucciones. El registro de estas inspecciones debe mantenerse en el archivo del sistema.
La mayoría de las válvulas OS&Y tienen una ranura o adaptador en el vástago que permite instalar un tamper switch de posición sin desmontar la válvula. El interruptor detecta el movimiento del vástago y envía señal de supervisión al panel de alarma cuando la válvula se mueve de la posición abierta. Gama de México suministra tamper switches compatibles con los principales fabricantes de válvulas y puede asesorar en la integración con paneles de alarma NOTIFIER, EST, Hochiki y otros.
La válvula OS&Y se instala dentro del cuarto de bombas o en interiores, con el vástago visible y accesible. La válvula PIV (Post Indicator Valve) se instala en el exterior del edificio, sobresale del suelo y tiene una ventana indicadora que muestra "OPEN" o "SHUT" desde lejos. Ambas son aceptadas por NFPA 13 como válvulas de control supervisadas; la elección depende de la ubicación de la acometida de agua y los requerimientos del proyecto.
