Conexiones y Herrajes
Boquillas de control manual con tres posiciones de operación: cerrado, neblina y chorro directo. Diseñados para gabinetes contra incendio y brigadas de primera respuesta que requieren control básico pero efectivo del patrón de descarga.
Los chiflones de tres pasos son boquillas de control manual que permiten alternar entre posición cerrada, patrón de neblina y chorro directo mediante un simple giro del cabezal. Son la solución ideal para gabinetes contra incendio en edificios comerciales, hospitales e industrias donde el personal de brigada necesita una herramienta intuitiva y confiable sin la complejidad de boquillas automáticas.
Gama de México distribuye chiflones certificados UL 401 de Elkhart Brass, fabricados en bronce cromado resistente a la corrosión. Estos dispositivos ofrecen flujos de 30 a 100 GPM dependiendo del modelo y presión de operación, con diseño ergonómico que facilita el agarre incluso con guantes. Ideales para complementar sistemas de manguera de 1-1/2" en instalaciones que cumplen NOM-002-STPS.
¿Listo para avanzar con Chiflones de Tres Pasos?
Asegura compatibilidad de roscas, diámetros y conexiones para mantener continuidad y seguridad en la red.
Selecciona el modelo que mejor se adapte a tu instalación
Chiflón 205-B tres pasos 1.5" NH bronce fundido 75-125 GPM 100 PSI UL 401 NFPA 1964 Elkhart Brass. Cerrado/niebla 60°/chorro directo, anillos uretano.

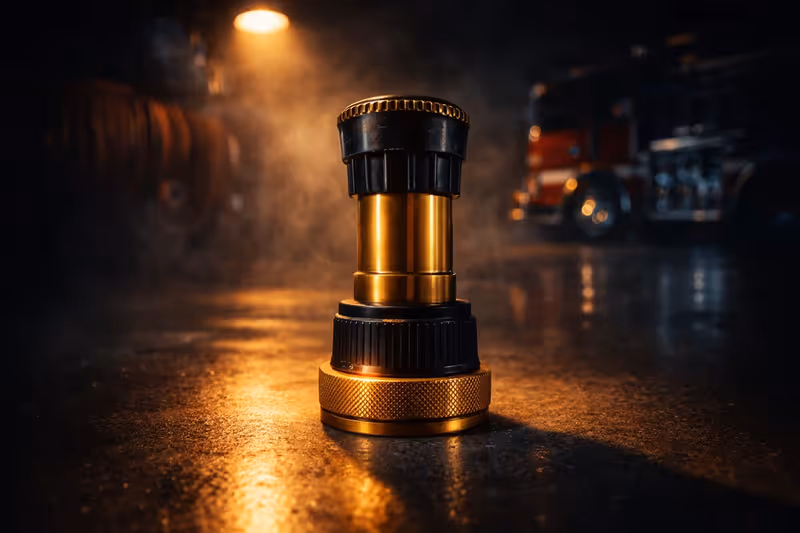

Chiflón 205-B-25 tres pasos 2.5" NH bronce fundido 150-250 GPM 100 PSI UL 401 NFPA 1964 Elkhart Brass. Cerrado/niebla/chorro directo.

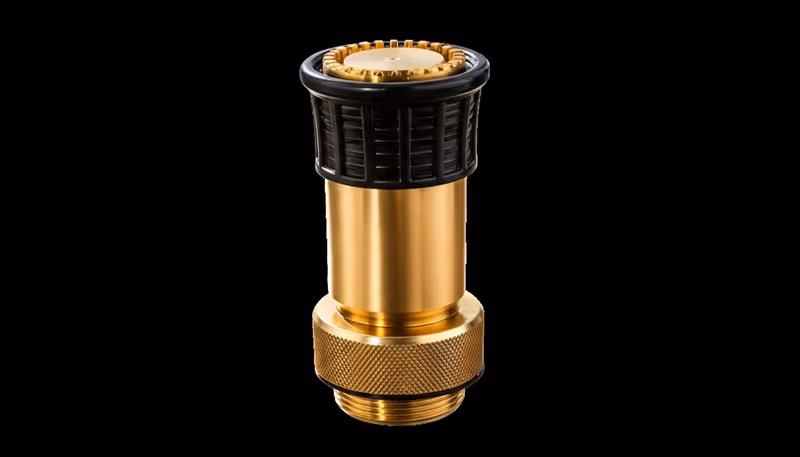

Chiflón Chief XD 1.5" NH aluminio forjado 160-200 GPM 50-75 PSI UL 401 NFPA 1964 Elkhart Brass. Mango bale metálico, alto caudal baja presión.

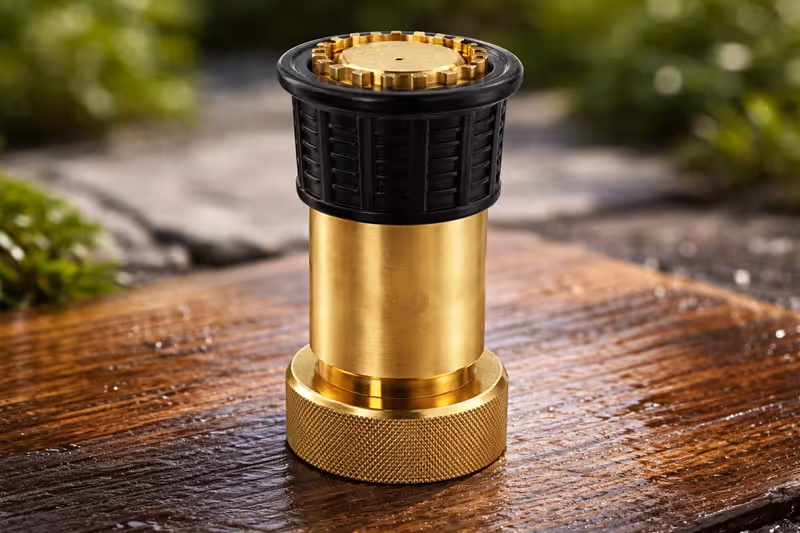

Chiflón 205-A aluminio Elk-O-Lite forjado 1.5" NH 75-125 GPM 100 PSI UL 401 NFPA 1964 Elkhart Brass. 40% menos peso, anodizado duro negro.

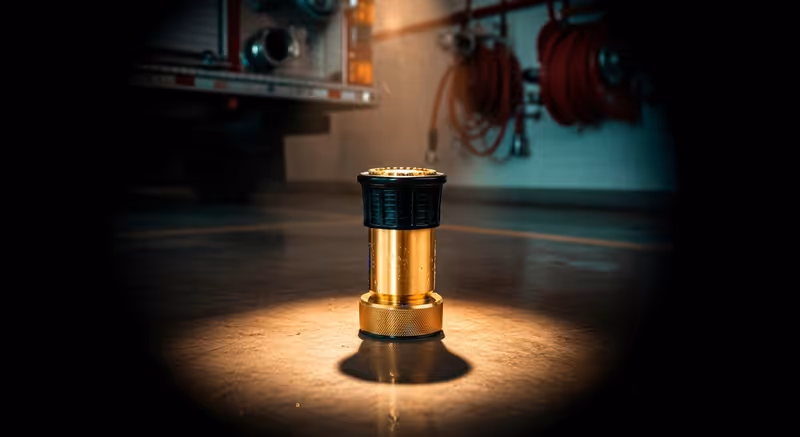

Chiflón 205-B-10 tres pasos 1" NH bronce fundido 30-60 GPM 100 PSI UL 401 NOM-002-STPS Elkhart Brass. Compacto para gabinetes. Primer intervención interior México.

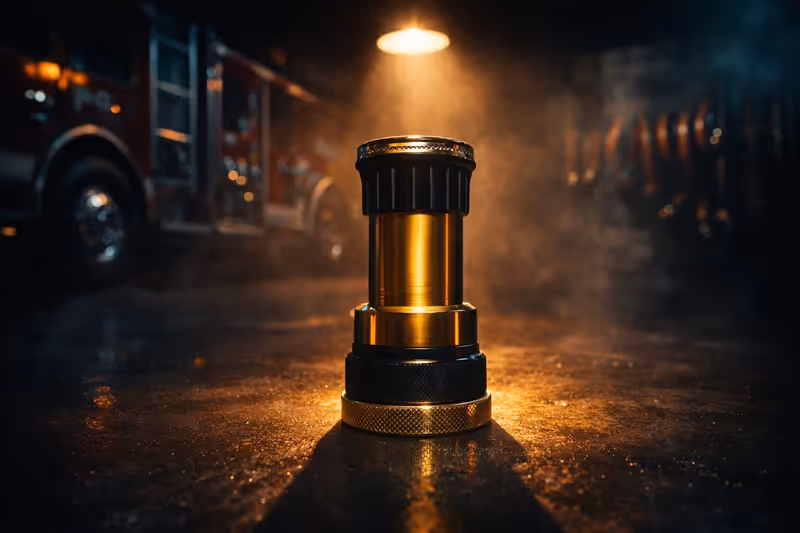

Chiflón 205-B-C Elkhart Brass 1.5" NH bronce 95-125 GPM UL 401 FM Approved NFPA 1964. Clase B solventes, AFFF compatible, anillos uretano hidrocarburo.

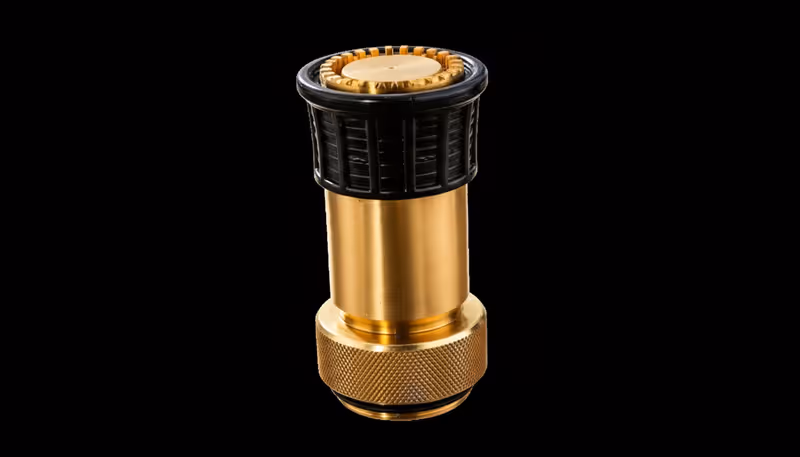

Chiflón 205-BA niebla ajustable 15-90° 1.5" NH bronce fundido 95-125 GPM UL 401 NFPA 1964 Elkhart Brass. Ajuste continuo de patrón sin detener flujo.

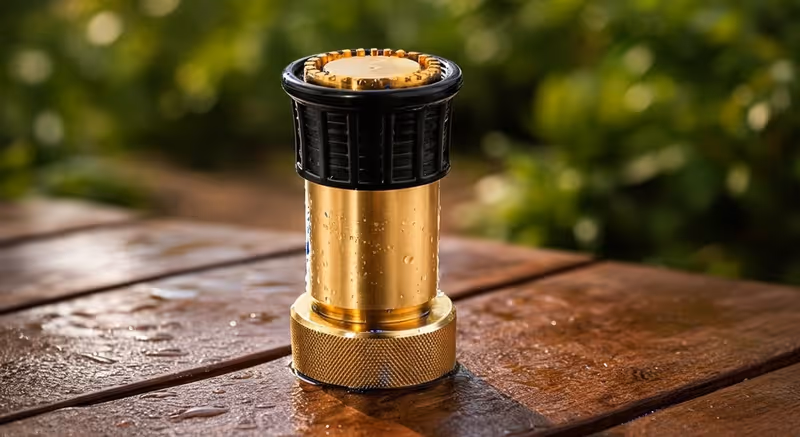

Chiflón CHF-15 tres pasos 1.5" NH bronce fundido 60-100 GPM 100 PSI NOM-002-STPS fabricación mexicana. Económico, disponibilidad inmediata.
Tenemos acceso al catálogo completo de Elkhart Brass. Contáctanos para chiflones en configuraciones especiales, flujos personalizados o conexiones no estándar.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El chiflón de tres pasos (también llamado boquilla de tres posiciones) es la boquilla terminal de una manguera contra incendios que permite seleccionar entre tres modos: cerrado, neblina y chorro directo. Es la boquilla estándar para gabinetes contra incendio en edificios conforme a NOM-002-STPS y es adecuado para brigadas de primera respuesta que necesitan control básico del patrón de descarga sin la complejidad de boquillas combinadas automáticas.
Una boquilla de chorro recto (straight bore o smooth bore) produce un sólido chorro de agua de mayor alcance, ideal para incendios de clase A en exteriores o cuando se necesita penetración en material ardiente. Una boquilla de niebla (fog nozzle) dispersa el agua en gotitas finas que absorben más calor por unidad de volumen, ideal para espacios confinados y control de gases calientes. Los chiflones de tres pasos ofrecen ambos modos. Para extinción forestal o combate estructural en México, la selección depende del tipo y tamaño del incendio.
NFPA 1964 es la norma que establece los requisitos para boquillas (spray nozzles, shut-off nozzles y drive-type nozzles) usadas en sistemas contra incendios. Establece criterios de flujo, presión, patrón de descarga y resistencia estructural. UL 401 certifica boquillas de manguera para gabinetes y uso general en Estados Unidos y México. Los chiflones Elkhart Brass distribuidos por Gama de México cumplen con UL 401 y NFPA 1964.
El alcance efectivo de un chiflón de chorro directo varía con la presión y el diámetro del orificio. A 100 PSI con un chiflón de 1.5" NH, un chorro sólido puede alcanzar hasta 20-25 metros de distancia horizontal. A 50 PSI (presión mínima en gabinetes), el alcance disminuye a 12-15 metros. Para la selección correcta, se recomienda verificar que la presión residual en la boquilla sea suficiente para cubrir el área protegida según el diseño del sistema.
Para uso general en edificios e industria, el bronce es el material preferido por su mayor resistencia a la corrosión, especialmente en ambientes costeros o industriales. El aluminio es más ligero y económico, siendo adecuado para brigadas móviles y equipos portátiles donde el peso es prioritario. En sistemas fijos permanentes instalados en exteriores o ambientes húmedos, siempre recomendamos bronce.
El tamaño del chiflón debe coincidir exactamente con el diámetro de la manguera y el tipo de rosca del acoplamiento. Los tamaños más comunes en México son 1.5" NH para mangueras de gabinete y 2.5" NH para hidrantes exteriores. Es fundamental verificar la compatibilidad de roscas antes de adquirir, ya que existen diferentes estándares (NH, NST, BSP) según el país y la época de instalación del sistema.
