Conexión para el Departamento de Bomberos (Fire Department Connection) que permite a las unidades de emergencia inyectar agua al sistema de rociadores o tuberías verticales del edificio. Componente obligatorio según NFPA 14 para edificios con sistemas de protección contra incendios.
La toma siamesa FDC (Fire Department Connection) es el punto de conexión donde los bomberos conectan sus mangueras para suplementar o presurizar el sistema contra incendios del edificio. Disponible en configuraciones plain (sin válvulas), clappered (con clapetas anti-retorno) y con válvula de alivio para proteger el sistema de sobrepresiones. Las entradas estándar de 2-1/2" NH permiten conexión directa desde las líneas de ataque.
Gama de México suministra tomas siamesas Elkhart Brass en bronce fundido con acabado cromado o pintado. Ofrecemos modelos de pared, empotrados y de piso según los requerimientos arquitectónicos del proyecto. Cada unidad cumple NFPA 14 e incluye tapones y cadenas para protección contra vandalismo y acumulación de escombros.
¿Listo para avanzar con Toma siamesa contra incendio (FDC)?
Asegura compatibilidad de roscas, diámetros y conexiones para mantener continuidad y seguridad en la red.
Selecciona el modelo que mejor se adapte a tu instalación
El catálogo de tomas siamesas reúne opciones de toma siamesa contra incendio para alimentar una red mediante varias entradas. Está pensado para responsables de compra, instalación y mantenimiento que necesitan ubicar una familia concreta antes de preparar una solicitud técnica.
Compara las fichas con la disposición de entradas, salida y retenciones y con los componentes existentes. Esa revisión permite identificar qué modelos vale la pena considerar para el proyecto.
Siamesa Model 2A de Elkhart Brass, aluminio, dos entradas de 2.5 pulgadas, salida de 2.5, 3.0 o 4.0 pulgadas. Sin clapetas ni válvulas.

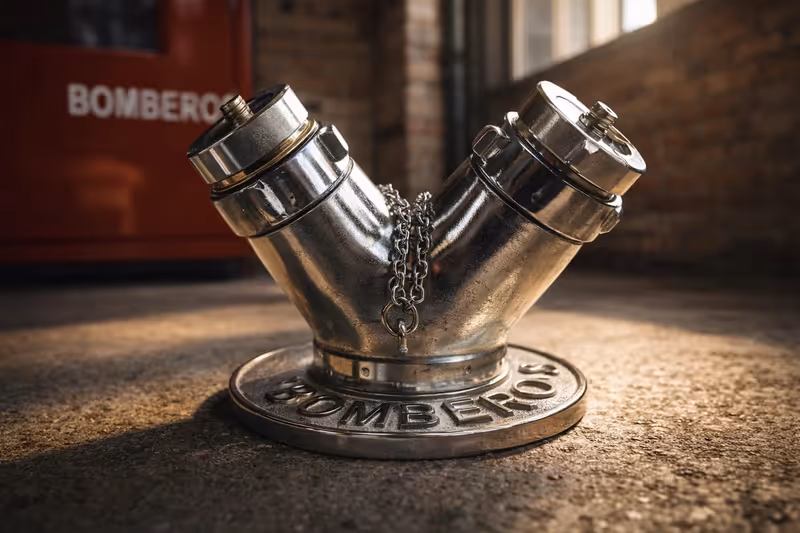

Siamesa Model 4A de Elkhart Brass, aluminio, clapetas por entrada, asa de cuero y drenaje de 0.75 pulgadas. Dos entradas de 2.5 pulgadas.

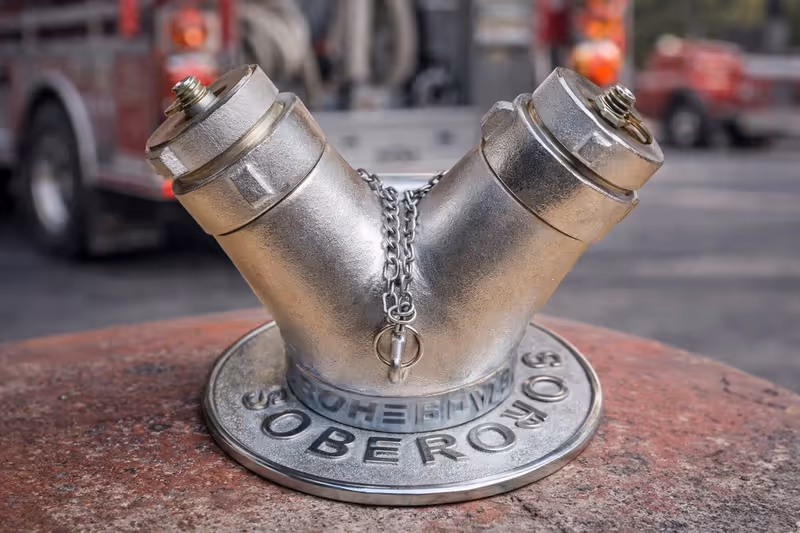

Siamesa 9703 de Elkhart Brass, aluminio, tres entradas de 2.5 pulgadas, salida Storz 5 pulgadas, válvula de alivio de presión integrada.

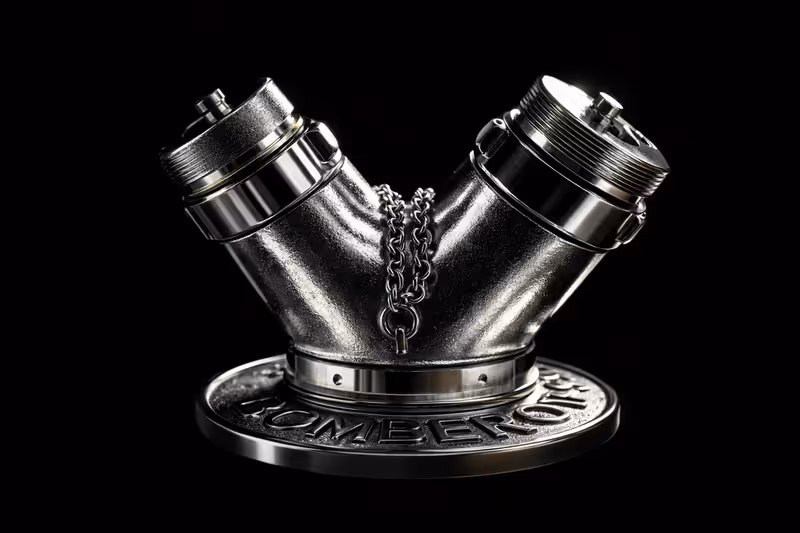

Siamesa Model 4A de Elkhart Brass, aluminio, dos entradas de 2.5 pulgadas y salida Storz de 4 pulgadas. Asa de cuero y drenaje integrado.

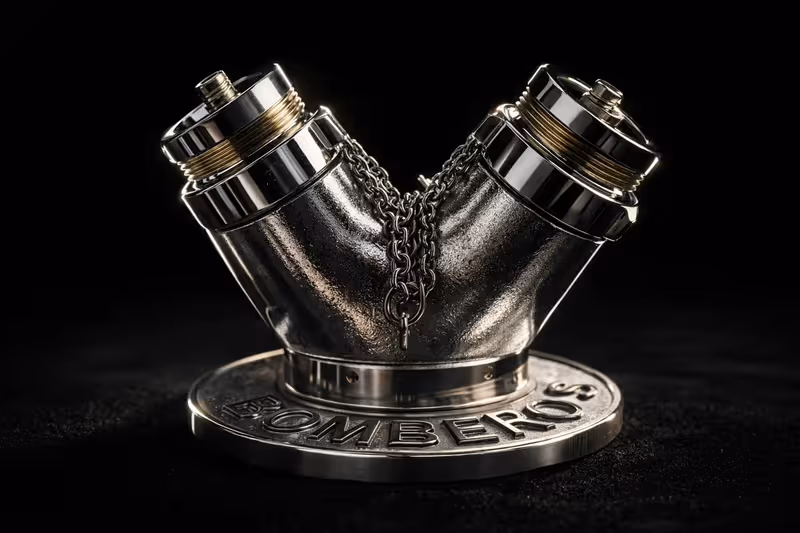

Elkhart Brass no publica una siamesa en acero inoxidable. Conozca el Model 4 en bronce, dos entradas de 2.5 pulgadas, clapetas de retención.

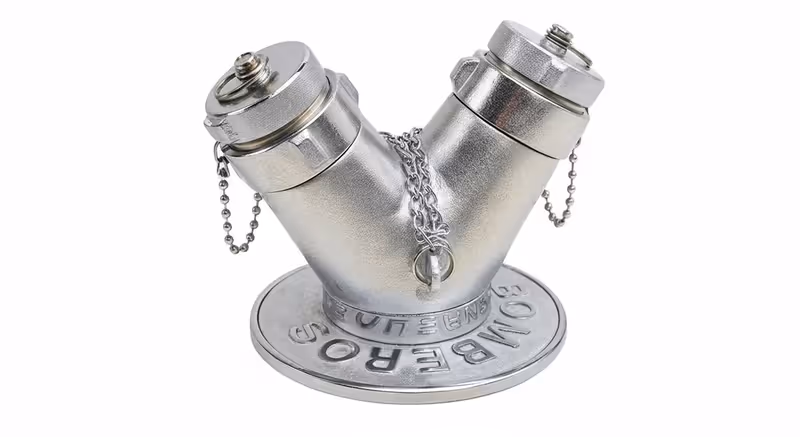

Elkhart Brass no publica acabado cromado para siamesas. Conozca el Model 4 en bronce, dos entradas de 2.5 pulgadas, clapetas de retención.

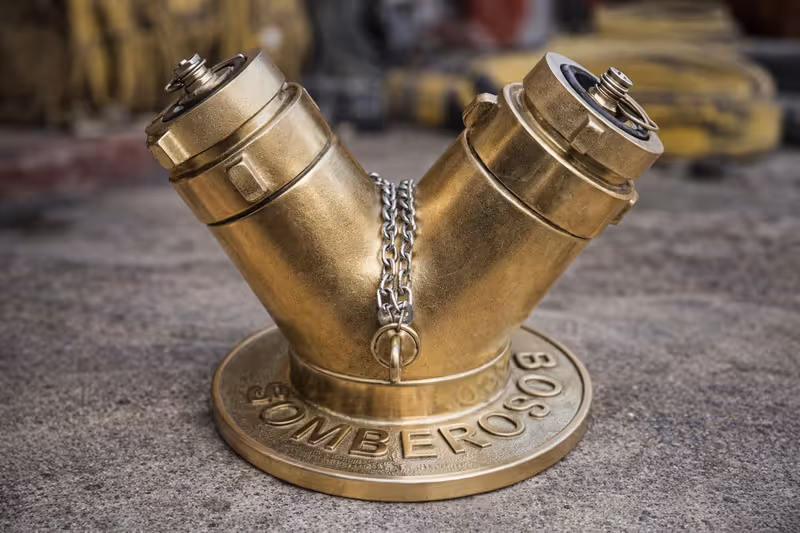

Siamesa 9703 de Elkhart Brass, aluminio, tres entradas de 2.5 pulgadas, salida Storz de 5 pulgadas, válvula de alivio integrada.

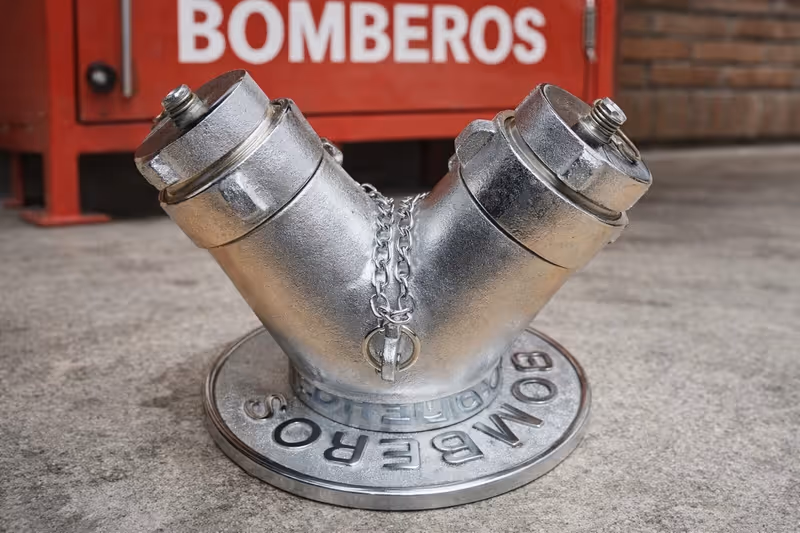

Toma siamesa de 2 entradas de 2.5 pulgadas NH, opción accesible para proyectos con presupuesto ajustado. Caudal y presión se confirman con tu proyecto.

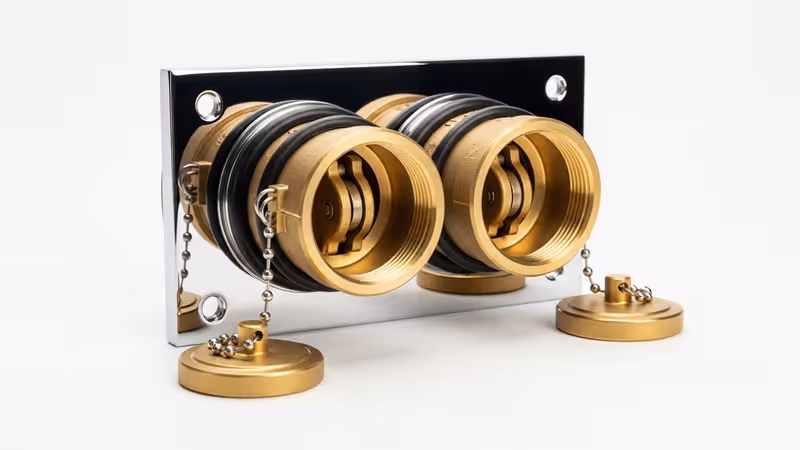

Siamesa con clapetas de Elkhart Brass, dos o tres entradas de 2.5 pulgadas. Modelos 4A, 4 y 9703. Retención automática por entrada.

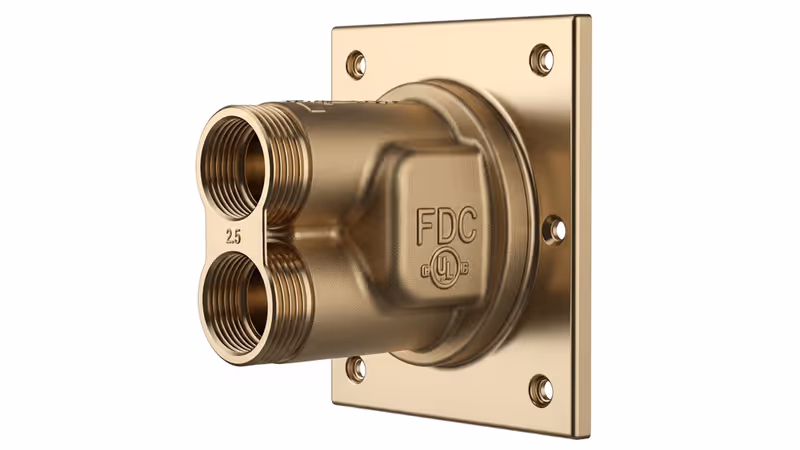

Siamesa con válvulas de bola de Elkhart Brass. Modelos B-98A, B-99A y 9723. Válvulas de acetal con asiento de neopreno ajustable.
Tenemos acceso al catálogo completo de Elkhart Brass. Contáctanos para tomas siamesas con configuraciones especiales o acabados personalizados.
Las guías técnicas de tomas siamesas explican cómo elegir, instalar y mantener toma siamesa contra incendio para alimentar una red mediante varias entradas. Sirven a compras, mantenimiento y seguridad para llegar a la cotización con los criterios resueltos.
Cada guía profundiza en la disposición de entradas, salida y retenciones y en las normas que aplican en México. Léelas antes de comparar fichas para descartar configuraciones que no corresponden a tu sistema.
Toma siamesa: identifica su función, conexión FDC e inspección para conservar el acceso de bomberos y reforzar la red del edificio en emergencia.
Qué es una toma siamesa Guía técnicaDescarga la toma siamesa en DWG y DXF: cuatro vistas CAD, medidas de referencia, capas y altura de montaje para planos contra incendio.
Toma siamesa dwg Guía técnicaMedidas de reducción siamesa (2.5" × 2 a 4" o 3"), rosca NST y cómo instalar y revisar la toma de bomberos según NFPA 14 en México.
Reducción siamesa
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Las preguntas frecuentes de tomas siamesas aclaran qué revisar al buscar toma siamesa contra incendio para alimentar una red mediante varias entradas. Orientan a compras, mantenimiento e instalación antes de elegir un modelo o solicitar información adicional.
Describe el sistema y la condición que debes resolver, incluyendo la disposición de entradas, salida y retenciones. Con esos datos, la revisión puede concentrarse en el alcance real del proyecto.
La toma siamesa (FDC - Fire Department Connection) es la conexión exterior de un edificio que permite a los bomberos inyectar agua adicional al sistema de rociadores o standpipe del edificio desde su camión cisterna. Es un componente obligatorio en edificios con sistemas automáticos de rociadores conforme a NFPA 13 y en sistemas de standpipe tipo I y III conforme a NFPA 14. Sin toma siamesa, los bomberos no pueden reforzar la presión interna del sistema.
NFPA 13 sección 12.3 establece que todo sistema de rociadores debe tener al menos una conexión FDC con un mínimo de dos bocas de 2.5" NH. La sección indica que la FDC debe estar en un lugar accesible para el departamento de bomberos, a no más de 100 pies (30 m) de una toma de hidrante. La tubería de la FDC debe conectarse al sistema de rociadores aguas abajo de la válvula de control principal para que los bomberos puedan presurizar el sistema incluso con la válvula cerrada.
Las clapetas internas (check valves) en una siamesa clappered se abren hacia adentro con la presión del agua cuando los bomberos bombean, y se cierran automáticamente cuando se desconecta la manguera. Esto evita que el agua del sistema del edificio salga por las bocas de la siamesa y que entre suciedad o insectos cuando el sistema no está en uso. Las siamesas sin clapetas (plain) requieren que el operador controle el flujo manualmente desde la bomba.
La toma siamesa más común para edificios tiene dos bocas de 2.5" NST (por eso se llama siamesa - dos entradas). Para edificios de gran altura o instalaciones industriales con sistemas de alto caudal, se usan siamesas de tres o cuatro bocas o siamesas en Y con bocas de 4" o 5". El tamaño correcto lo define el ingeniero de protección contra incendios basándose en el caudal del sistema y los recursos del cuerpo de bomberos local.
Las siamesas con rosca NH (National Hose) son el estándar en México y Estados Unidos: dos bocas roscadas de 2.5". Las siamesas con acople Storz usan el sistema simétrico de cuarto de vuelta sin distinción macho/hembra, más rápido de conectar en emergencia. Algunos cuerpos de bomberos modernos en México están adoptando Storz para sus mangueras de gran diámetro (4"-5"). Si el cuerpo de bomberos local usa Storz, se puede instalar una siamesa con bocas Storz o adaptar con un convertidor.
La toma siamesa se instala en la fachada exterior del edificio, entre 60 cm y 1.20 m del nivel del piso, en un lugar visible y accesible para los vehículos de bomberos. NFPA 13 y 14 especifican que debe estar identificada con letras de no menos de 1" de altura indicando el tipo de sistema al que conecta (SPRINKLER, STANDPIPE). NFPA 291 define el código de colores: rojo para sistemas de alta presión, verde para presión normal. Debe estar protegida de daños mecánicos y libre de obstáculos en un radio de 1 metro.
