Hidrantes contra incendios de banqueta

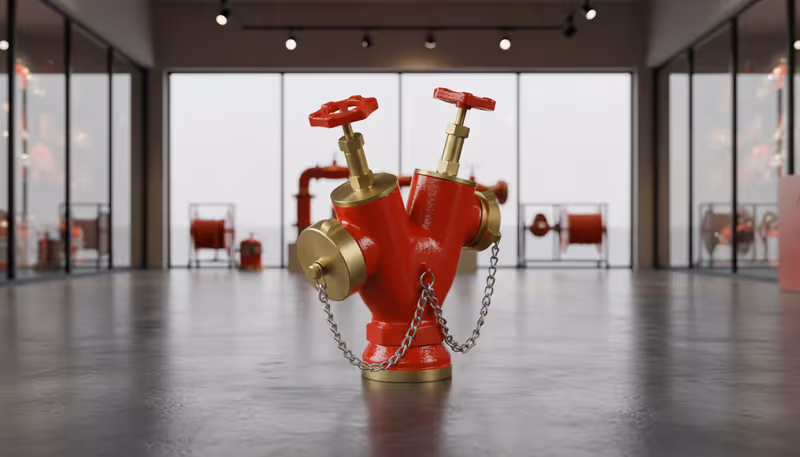

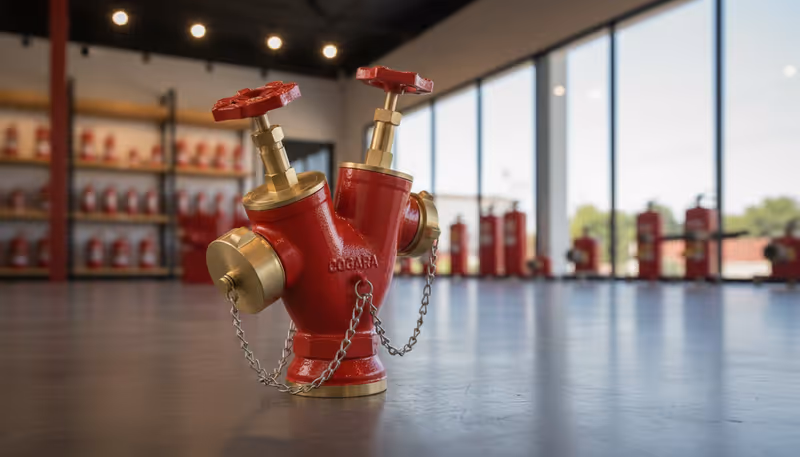

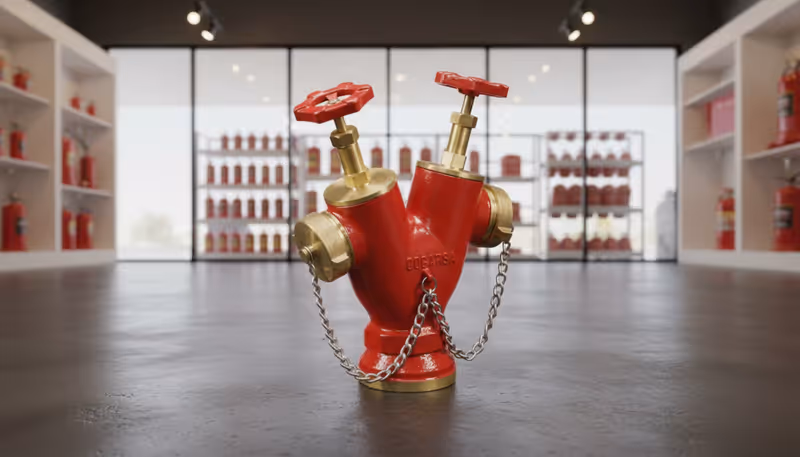

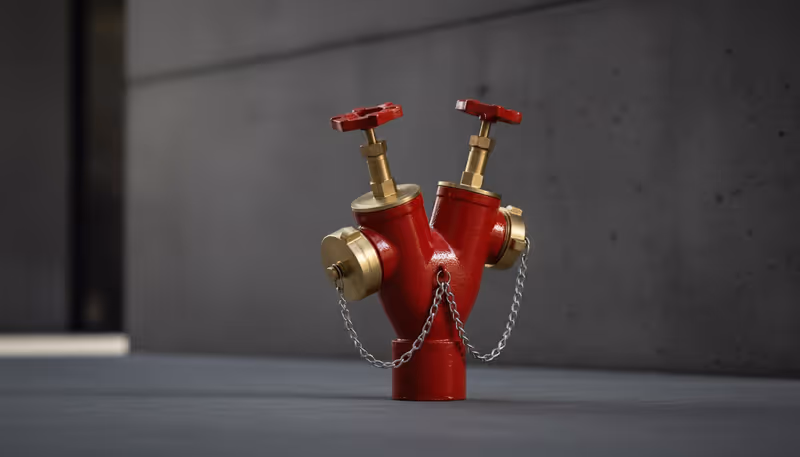

Es una toma de agua conectada a la red de protección contra incendios que abastece a los camiones de bomberos y a las líneas de ataque de la brigada. En instalaciones privadas (plantas, parques industriales, centros comerciales) la red y sus hidrantes se diseñan conforme a NFPA 24. El hidrante de banqueta típico tiene dos salidas de 2½" y una salida de bomba de 4½" con rosca NST, y su presión de trabajo depende del modelo: en este catálogo hay versiones de 250 y 350 PSI.

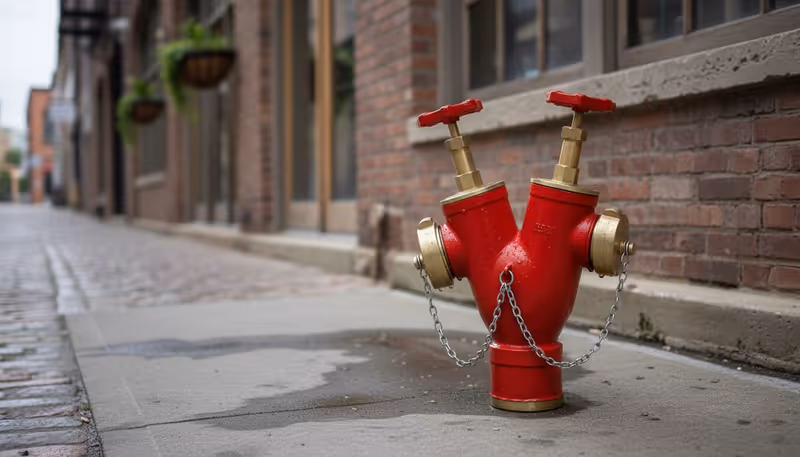

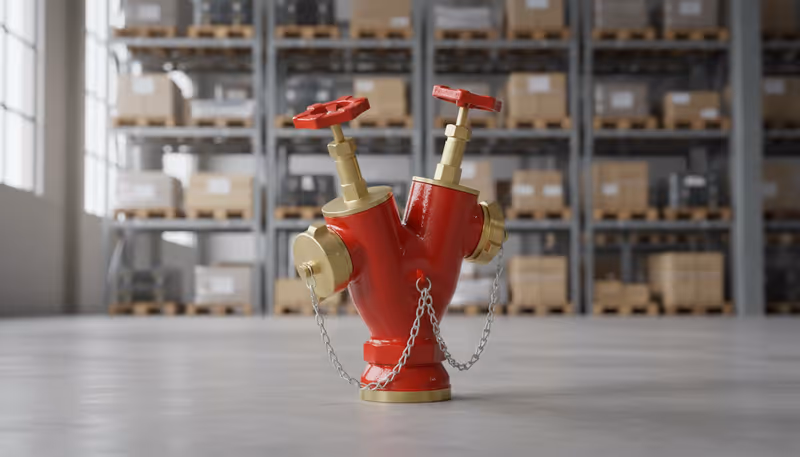

Por su construcción hay dos: de barril seco, con la válvula principal enterrada por debajo de la línea de congelamiento y el cuerpo que se drena al cerrar (AWWA C502), y de barril húmedo, con agua permanente en el cuerpo y una válvula por salida (AWWA C503), habitual en climas sin heladas como la mayor parte de México. Por su instalación se distinguen el hidrante de banqueta o poste, el de muro y el enterrado a nivel de piso para zonas con tránsito vehicular.

NFPA 24 pide ubicar los hidrantes a no menos de 12 m (40 ft) de los edificios que protegen, para que el personal pueda operarlos sin quedar expuesto al colapso o a la radiación del incendio. NFPA 25 exige inspeccionarlos cada año y después de cada uso, y hacer una prueba de flujo anual abriéndolos por completo hasta que salga agua limpia; en los de barril seco se verifica además que el cuerpo drene al cerrar. Sin ese registro, el hidrante no acredita su funcionamiento ante una aseguradora o una verificación de Protección Civil.

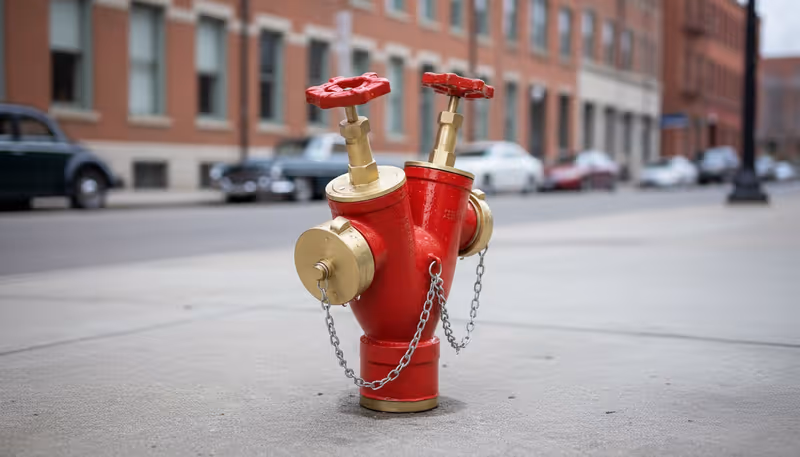

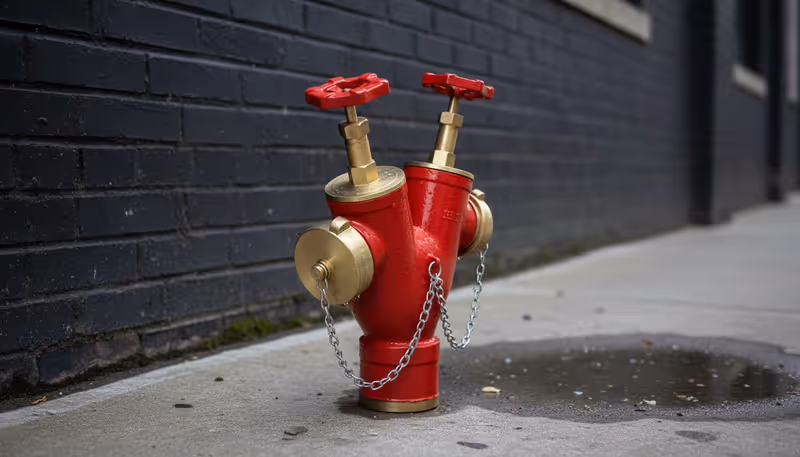

El hidrante de banqueta (pillar hydrant) se instala en el exterior, al ras del suelo, con sus bocas de conexión a 60-90 cm de altura, para uso de los bomberos desde la calle. El hidrante de muro (wall hydrant) se instala empotrado en la fachada de un edificio o barda, protegiendo la conexión del tráfico. Ambos tipos se conectan a la red de agua contra incendios y funcionan como puntos de abastecimiento para camiones y líneas de ataque.

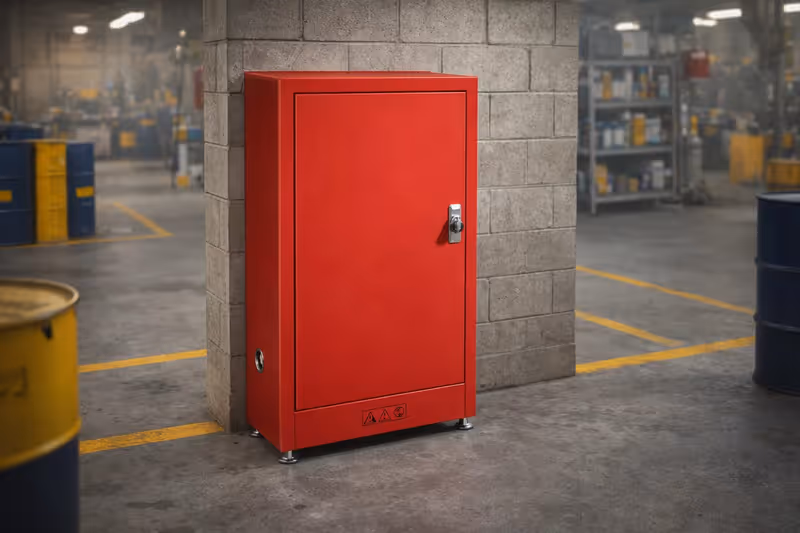

NFPA 14 sección 7.3 establece que cada gabinete de hidrante interior (hose cabinet) debe contener manguera del tamaño correcto para el tipo de standpipe (1.5" para Clase II y III), una boquilla aprobada y una válvula angular. El gabinete debe estar señalizado y ubicado de forma que cualquier punto del piso quede a no más de 30 metros de una conexión de manguera. En sistemas Clase I, las salidas de 2.5" no requieren gabinete, pero sí tapas protectoras.

NFPA 24 establece que los hidrantes en sistemas privados deben proveer al menos 250 GPM a 20 PSI de presión residual en el hidrante más desfavorable del sistema. Para sistemas de múltiples hidrantes operando simultáneamente, la demanda puede superar los 1,000 GPM. El diseño hidráulico del sistema determina el diámetro de la tubería principal necesario para cumplir estos parámetros.

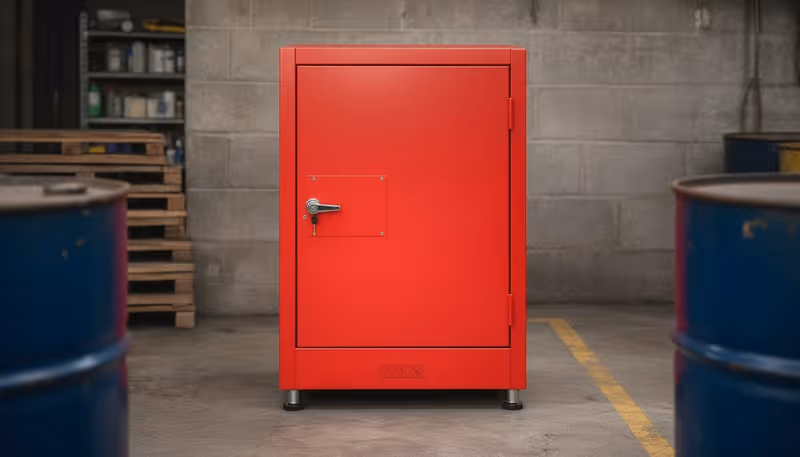

Un gabinete de hidrante completo para edificios comerciales debe incluir: manguera certificada de 1.5" o 2.5" según el tipo de standpipe, boquilla aprobada (tipo pistola de tres posiciones o ajustable de niebla), válvula angular de bronce, soporte portamanguera (rack oscilante o carrete), y señalización clara. NFPA 14 permite que los gabinetes Clase II tengan mangueras de 1.5" preconectadas para uso por personal del edificio (no solo bomberos), lo que facilita la primera respuesta.

En México, los hidrantes exteriores privados deben cumplir con NFPA 24 para sistemas de distribución y con las especificaciones del cuerpo de bomberos local para la compatibilidad de roscas. La mayoría de municipios usan roscas NST de 2.5" para las salidas de manguera, aunque algunos sistemas más antiguos tienen roscas BSP (British Standard Pipe) que requieren adaptadores. Los hidrantes deben señalizarse con colores que indiquen la presión disponible según NFPA 291 (azul, verde, naranja o rojo).

Sí. Conforme a NFPA 25, los hidrantes privados deben inspeccionarse visualmente cada 3 años como mínimo, y someterse a prueba de flujo para verificar condición operativa. En zonas sísmicas o con suelos expansivos, se recomienda inspección anual. La prueba incluye apertura y cierre del hidrante, verificación de drenaje automático y medición de presión y caudal de descarga. Los resultados deben documentarse para el historial del sistema.
