Boquillas Contra Incendios para Brigadas y Sistemas Fijos

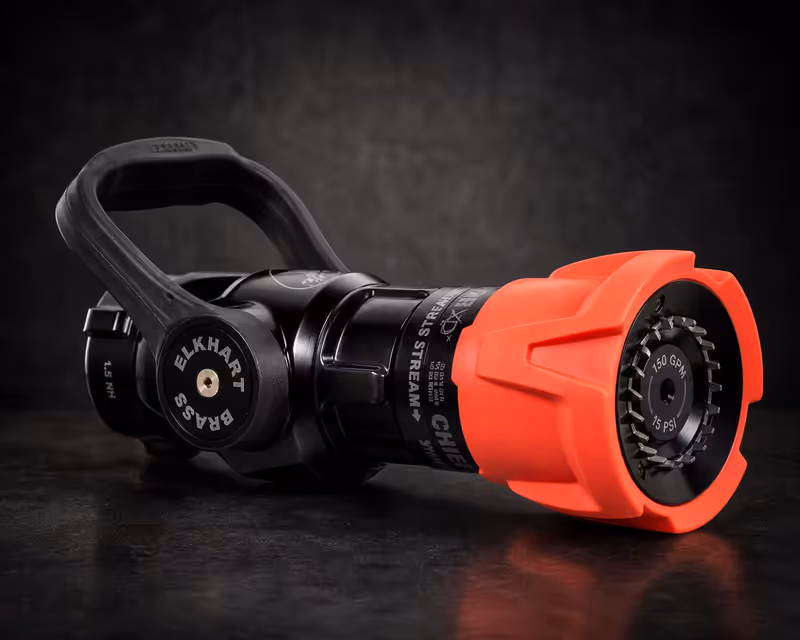

Los dos parámetros clave son la presión residual en el punto de conexión y el caudal disponible (GPM). Para sistemas con presión entre 75 y 150 PSI y caudales de 15 a 125 GPM, las boquillas handline tipo pistola como la Elkhart Chief XD son la opción típica. Si el sistema entrega más de 250 GPM a presiones superiores a 100 PSI, se requiere una boquilla master stream como la X-Stream de 500-2,000 GPM. Lo más común en plantas industriales es tener 100 PSI a 95 GPM: para eso la Chief XD en 95 GPM funciona perfectamente. Si no tienes el estudio hidráulico, podemos ayudarte a calcularlo a partir de los diámetros y longitudes de tubería.

La boquilla tipo pistola (combinación) entrega tanto chorro recto como niebla ajustable. Su caudal cambia cuando varía la presión, lo que significa que si la presión cae de 100 a 75 PSI, el flujo también baja aproximadamente un 13%. La boquilla turbo jet (automática) incorpora un mecanismo de resorte que mantiene el caudal nominal constante aunque la presión fluctúe entre 75 y 175 PSI, lo que es útil en sistemas con variaciones de presión frecuentes o cuando varias mangueras operan simultáneamente. En especificaciones: la Chief XD pistola opera de 15 a 250 GPM a 100 PSI; la Phantom turbo jet mantiene su GPM nominal ±5% entre 75 y 175 PSI.

NFPA 1964 (Standard for Spray Nozzles) es la norma que define los requisitos de desempeño, construcción y pruebas para boquillas de manguera. Establece, entre otras cosas, los ángulos de niebla aceptables (entre 30° y 100° dependiendo del modelo), los caudales mínimos de niebla para protección del operador, y los ciclos de apertura/cierre que debe resistir la válvula (mínimo 50 ciclos sin fugas). Las boquillas certificadas bajo NFPA 1964 deben pasar pruebas de UL 385, que es el estándar de laboratorio equivalente. Si tu seguro industrial o tu dictamen de Protección Civil exige boquillas certificadas, el documento que debes presentar es la Listing Card de UL que referencia NFPA 1964.

Las aseguradoras industriales (AXA, Zurich, HDI) exigen boquillas UL Listed o FM Approved cuando el sistema forma parte de la protección activa evaluada en la póliza — esto aplica sobre todo en almacenes, plantas de manufactura y bodegas con carga de fuego alta. Protección Civil federal y estatal generalmente acepta boquillas que cumplan con las especificaciones de NFPA 1 o NOM-002-STPS-2010 sin requerir específicamente la Listing Card, aunque varia por estado. Si tienes auditorías de aseguradora, pide siempre UL/FM. Si tu sistema es para brigada interna sin requisito de aseguradora, una boquilla que cumpla NFPA 1964 en especificaciones técnicas puede ser suficiente — consúltanos y revisamos tus requisitos contractuales.

Depende del modelo. Las boquillas handline estándar (tipo pistola o turbo jet) son compatibles con espuma AFFF y FFFP siempre que el inductor de espuma esté instalado aguas arriba y la boquilla tenga orificio de niebla con ángulo suficiente para generar la mezcla aire-espuma necesaria (patrón abierto a 60°-100°). Para aplicaciones con espuma a alta expansión o cuando se requiere aplicación de espuma a distancia, las boquillas master stream tipo monitor (como la Elkhart X-Stream con kit de espuma) son más adecuadas porque mantienen el caudal de solución estable necesario para el inductor. Las boquillas de aluminio anodizado son compatibles con ambos concentrados; las de bronce macizo también pero requieren enjuague post-uso para evitar depósitos en la válvula.

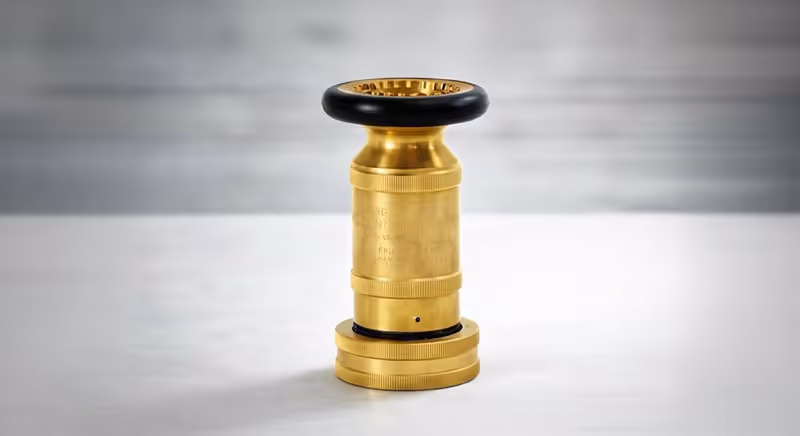

El aluminio anodizado es la elección estándar para brigadas industriales y cuerpos de bomberos: pesa aproximadamente 40% menos que el bronce (una boquilla de 95 GPM en aluminio pesa ~0.45 kg vs ~1.1 kg en bronce), resiste bien ambientes con humedad moderada y es más cómodo para uso manual prolongado. El bronce macizo se especifica cuando hay exposición a ambientes químicamente agresivos — hidrocarburos, solventes, ácidos diluidos — o cuando la boquilla queda instalada de forma fija en una estación sin movimiento frecuente. En zonas costeras o con cloruros en el aire, el bronce macizo tiene mejor durabilidad a largo plazo sin tratamiento adicional. Para la mayoría de plantas industriales en México central, aluminio anodizado es suficiente.

Para darte un precio con la especificación correcta necesitamos: 1) Presión disponible en el punto de toma (PSI o bar), 2) Caudal requerido por manguera (GPM o L/min), 3) Diámetro de rosca de la manguera (generalmente 1.5" NH o 2.5" NH), 4) Tipo de uso: brigada manual, estación fija o monitor, 5) Si hay requisito de certificación específica (UL, FM, NFPA 1964) por aseguradora o Protección Civil, y 6) Cantidad de boquillas y si es reposición o proyecto nuevo. Con esos datos respondemos en menos de 24 horas con modelo específico, precio unitario y disponibilidad en stock. Escríbenos al 55 6529 8240 o usa el formulario en esta página.
