El sistema de rociadores automáticos instalado proporciona protección activa contra incendios mediante la descarga automática de agua cuando se detecta calor excesivo. Los rociadores están diseñados para activarse individualmente al alcanzar su temperatura de fusión, conteniendo el fuego en su etapa inicial y evitando su propagación.
Características del sistema instalado:
- Rociadores con certificación UL/FM de respuesta rápida
- Cobertura completa de áreas de almacenamiento y oficinas
- Sistema húmedo con presión constante para activación inmediata
- Válvulas de control con supervisión electrónica

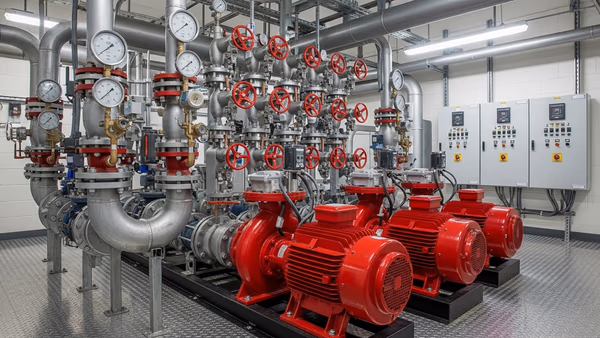

- Conexión a bomba contra incendios certificada
Ver equipos relacionados en nuestro catálogo →
La red de hidrantes proporciona puntos de conexión estratégicamente ubicados para que brigadas internas y cuerpos de bomberos puedan combatir incendios con agua a alta presión. Los gabinetes interiores permiten una primera respuesta inmediata por parte del personal capacitado.
Características del sistema instalado:
- Hidrantes exteriores con conexiones siamesas para bomberos
- Gabinetes interiores con manguera de 1½" y 30 metros de longitud
- Válvulas anguladas de latón certificadas UL/FM
- Boquillas de chorro/niebla ajustables
- Extintor portátil incluido en cada gabinete
Ver equipos relacionados en nuestro catálogo →
El sistema de detección y alarma proporciona vigilancia continua 24/7 mediante sensores distribuidos en toda la instalación. Al detectar humo, calor o llama, el sistema activa automáticamente las alarmas audibles y visuales, notifica a la central de monitoreo y puede activar sistemas de supresión automática.
Características del sistema instalado:
- Detectores de humo fotoeléctricos en áreas generales
- Detectores térmicos en cocinas y áreas con vapor
- Estaciones manuales de alarma en rutas de evacuación
- Sirenas y luces estroboscópicas para notificación
- Panel de control inteligente con comunicador a central de monitoreo
Ver equipos relacionados en nuestro catálogo →

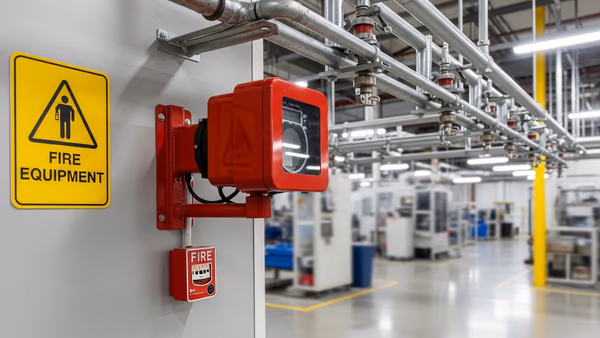

Los gabinetes contra incendio proporcionan equipos de primera respuesta accesibles para el personal capacitado. Cada gabinete contiene los elementos necesarios para combatir conatos de incendio y facilitar la evacuación, ubicados estratégicamente en pasillos y rutas de evacuación.
Características del sistema instalado:
- Gabinete metálico con vidrio de seguridad
- Manguera de 1½" x 30 metros con carrete giratorio
- Válvula angulada de latón con conexión NST
- Boquilla de niebla/chorro ajustable
- Extintor portátil y hacha de bombero incluidos
Ver equipos relacionados en nuestro catálogo →

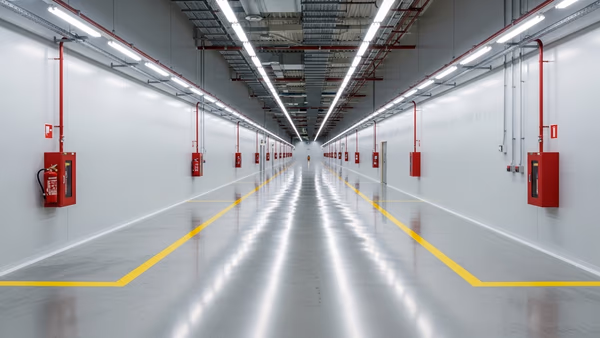

El sistema de señalización de emergencia guía al personal y visitantes hacia las salidas de emergencia y puntos de reunión mediante señales fotoluminiscentes que permanecen visibles incluso durante cortes de energía eléctrica. La señalización cumple con códigos de colores y pictogramas internacionales.
Características del sistema instalado:
- Señales fotoluminiscentes visibles hasta 8 horas sin luz
- Identificación de rutas de evacuación principales y alternas
- Señalización de ubicación de equipos contra incendio
- Puntos de reunión claramente identificados
- Planos de evacuación en cada nivel
Ver equipos relacionados en nuestro catálogo →
El sistema de espuma AFFF (Aqueous Film Forming Foam) está diseñado para combatir incendios de líquidos inflamables mediante la formación de una película acuosa que sofoca las llamas y previene la reignición. Es ideal para hangares, plantas químicas y áreas de almacenamiento de combustibles.
Características del sistema instalado:
- Concentrado AFFF al 3% o 6% según aplicación
- Cámaras de espuma para tanques de almacenamiento
- Monitores de espuma para áreas abiertas
- Sistema de proporcionamiento automático
- Reserva de concentrado para múltiples descargas
Ver equipos relacionados en nuestro catálogo →
El sistema de dióxido de carbono proporciona supresión efectiva mediante desplazamiento de oxígeno, siendo especialmente efectivo para fuegos de clase B (líquidos inflamables) y C (equipos eléctricos). Requiere procedimientos de evacuación previos a la descarga.
Características del sistema instalado:
- Descarga total o local según configuración
- Efectivo para fuegos clase B y C
- No deja residuos tras la descarga
- Sistema de retardo para evacuación del personal
- Alarma previa obligatoria antes de descarga
Ver equipos relacionados en nuestro catálogo →
El sistema FM-200 proporciona supresión de incendios mediante un agente gaseoso que no deja residuos, siendo ideal para proteger equipos electrónicos, servidores, archivos importantes y obras de arte. La descarga se realiza en menos de 10 segundos, extinguiendo el fuego sin dañar los equipos.
Características del sistema instalado:
- Agente HFC-227ea (FM-200) ecológicamente seguro
- Descarga total en menos de 10 segundos
- Sin residuos ni daño a equipos electrónicos
- Sistema de prealarma para evacuación del área
- Cilindros de almacenamiento con supervisión de presión
Ver equipos relacionados en nuestro catálogo →
Los extintores portátiles constituyen la primera línea de defensa contra conatos de incendio. Están ubicados estratégicamente para que cualquier persona pueda acceder a uno en menos de 15 metros de recorrido, permitiendo una respuesta inmediata ante emergencias.
Características del sistema instalado:
- Extintores tipo ABC de polvo químico seco para riesgos generales
- Extintores tipo K para áreas de cocina y preparación de alimentos
- Extintores de CO2 para equipos eléctricos y electrónicos
- Señalización visible y altura de montaje conforme a norma
- Programa de mantenimiento y recarga semestral
Ver equipos relacionados en nuestro catálogo →
Sistema de Protección Contra Incendios en Planta Automotriz Premium de Clase Mundial

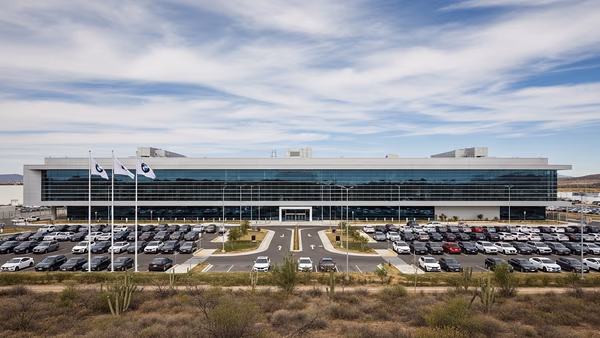

La Planta BMW Group San Luis Potosí representa la inversión industrial alemana más importante en México: $1,000 millones de dólares que materializaron el concepto de “Industry 4.0” en una instalación de manufactura automotriz de última generación. Inaugurada en 2019, esta planta fue diseñada desde cero con los estándares de protección contra incendios más exigentes de la industria automotriz global, incorporando lecciones aprendidas de las 31 plantas de producción de BMW AG en el mundo y estableciendo nuevos referentes en seguridad industrial para México.
Filosofía BMW: “Null Fehler” (Cero Defectos) en Seguridad
BMW AG opera bajo la filosofía de “Null Fehler” (cero defectos) que aplica tanto a la calidad del producto como a la seguridad de sus instalaciones. Esta filosofía se traduce en:
- Prevención sobre reacción: Inversión en sistemas de detección temprana y supresión automática
- Redundancia obligatoria: Todo sistema crítico tiene respaldo independiente
- Mejora continua: Análisis de cada incidente menor para prevenir mayores
- Estándares globales: Especificaciones BMW AG aplicadas uniformemente en todas las plantas
- Certificación externa: FM Global y VdS verifican cumplimiento independientemente

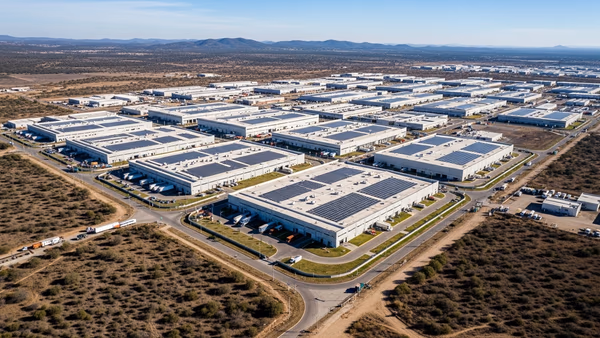

Especificaciones de la Planta
Dimensiones:
- Área total: 300 hectáreas (700 acres)
- Área construida: 230,000 m² bajo techo
- Capacidad: 175,000 vehículos/año
- Empleados: 3,800 directos + 2,000 en proveedores on-site
Modelos Producidos:
- BMW Serie 3 (G20/G21)
- BMW Serie 2 Coupé (G42)
- BMW Serie 2 Active Tourer (U06)
- Componentes de alto voltaje para vehículos electrificados
Proceso de Manufactura:
- Nave de Carrocerías (Body Shop): 70,000 m²
- Nave de Pintura (Paint Shop): 45,000 m²
- Nave de Ensamble (Assembly): 85,000 m²
- Centro de Logística: 30,000 m²
Sistema de Protección: Arquitectura General
El sistema de protección contra incendios de BMW San Luis Potosí está estructurado en cuatro niveles de defensa:
Nivel 1 - Detección Temprana:
- 22,000 dispositivos de detección distribuidos
- Tiempo de detección objetivo: <30 segundos
- Cobertura: 100% de áreas ocupadas y no ocupadas
Nivel 2 - Supresión Automática:
- Rociadores, diluvio, espuma y agentes limpios según área
- Activación sin intervención humana
- Diseño para control en primeros 2 minutos
Nivel 3 - Intervención Manual:
- 56 brigadistas profesionales
- Estación de bomberos industrial en sitio
- Tiempo de respuesta: <3 minutos a cualquier punto
Nivel 4 - Apoyo Externo:
- Coordinación con bomberos de San Luis Potosí
- Ayuda mutua con plantas vecinas (GM, Ford, Continental)
- Plan de contingencia empresarial

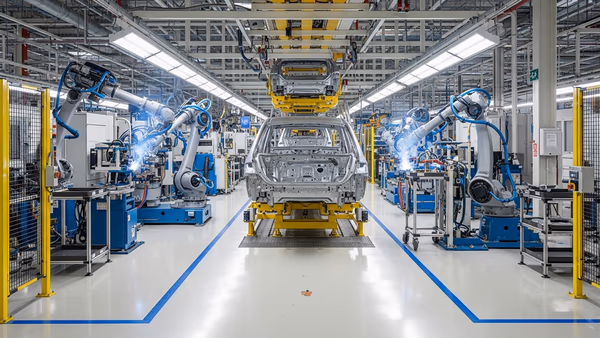

Nave de Carrocerías (Body Shop)
Características de la Instalación:
- Área: 70,000 m²
- 1,200 robots de soldadura KUKA
- 2,800 puntos de soldadura por vehículo
- 12 km de transportadores aéreos
- Producción: 60 carrocerías por hora
Análisis de Riesgos:
- Soldadura de resistencia por puntos: chispas y proyecciones
- Soldadura MIG/MAG: arco eléctrico y metal fundido
- Adhesivos estructurales: VOCs y compuestos inflamables
- Lubricantes de conformado: aceites de estampado en piezas
- Equipos eléctricos: transformadores y controladores de alta potencia
Sistema de Detección:
Detección por Aspiración VESDA:
- Modelo: VESDA VLF-500 (80 unidades)
- Red de muestreo: 4.2 km de tubería capilar
- Puntos de muestreo: 1,600 (20 por unidad VESDA)
- Sensibilidad: Alarma temprana a 0.005% obs/m
- Tiempo de transporte de muestra: <60 segundos
Detección de Chispa en Extractores:
- Sistema GreCon Spark Detection
- 240 detectores en 48 ductos de extracción
- Extinción automática con agua nebulizada
- Válvulas de aislamiento para sectorización
Sistema de Supresión:
Rociadores Automáticos:
- Tipo: Respuesta rápida K-11.2, 68°C
- Densidad: 0.25 GPM/ft² sobre 3,000 ft²
- Cobertura: 100% incluyendo entrepisos
- Total: 5,800 cabezas instaladas
Sistema de Diluvio sobre Robots:
- Protección de 180 células robotizadas críticas
- Activación por detección de flama UV/IR
- Descarga: 0.35 GPM/ft² por célula
- Interlock con controladores de robot (parada segura)
Nave de Pintura (Paint Shop)
La nave de pintura es el área de mayor riesgo de la planta BMW por el manejo de solventes clase IB y el proceso de inmersión electrostática.
Características de la Instalación:
- Área: 45,000 m²
- Proceso de 8 capas de pintura BMW
- 4 tanques de e-coat de 800,000 litros cada uno
- 8 cabinas de aplicación robótica
- 6 hornos de curado a 180°C
- Almacén de pintura: 350,000 litros
Proceso de Pintura BMW:
- Pretratamiento (fosfatizado)
- Cataforesis (e-coat) - Inmersión electrostática
- Sellado de carrocería
- Imprimación (primer)
- Color base (basecoat)
- Laca transparente (clearcoat)
- Cera de cavidades
- Inspección final
Sistema de Protección E-Coat:
Riesgos Específicos:
- Voltaje DC de 400V aplicado a carrocería sumergida
- Solución acuosa con 15-22% de sólidos orgánicos
- Generación de hidrógeno por electrólisis
- Temperatura de proceso: 30-35°C
Sistema Implementado:
- Detectores de flama UV/IR perimetrales (24 unidades)
- Sistema de diluvio sobre cada tanque
- Descarga: 0.50 GPM/ft² de superficie de tanque
- Corte automático de rectificadores en alarma
- Sistema de ventilación de emergencia para hidrógeno
- Monitoreo continuo de LEL con alarma a 10%
Sistema de Protección de Cabinas de Pintura:
Supresión con CO2:
- 8 sistemas de inundación total (uno por cabina)
- Concentración de diseño: 50% para clase B
- Tiempo de descarga: 60 segundos
- Prealarma: 30 segundos con cuenta regresiva audible
- Interlock con puertas, robots y ventilación
- Extinción de respaldo con nitrógeno disponible
Detección de Hidrocarburos:
- Analizadores de LEL en cada cabina
- Marca: Dräger Polytron 8000
- Alarma: 20% del LEL (límite inferior de explosividad)
- Corte de pintura y apertura de ventilación a 40% LEL
- Evacuación automática a 50% LEL
Sistema de Protección de Hornos de Curado:
Condiciones de Operación:
- Temperatura: 160-180°C
- Solventes volatilizados: monitoreo continuo
- Tiempo de residencia: 30 minutos
Protección Implementada:
- Detección de LEL con análisis en continuo
- Diluvio interno con rociadores de 93°C (encima de operación)
- Corte de quemadores y apertura de dampers a 25% LEL
- Purga con aire fresco antes de reencendido
Almacén de Pintura:
Clasificación:
- Líquidos clase IB: <23°C punto de inflamación
- Almacenamiento máximo: 350,000 litros
- Separación en celdas de 50,000 litros máximo
Sistema de Protección:
- Rociadores de espuma-agua AFFF al 3%
- Densidad: 0.18 GPM/ft² de solución
- Reserva de concentrado: 25,000 litros
- Diques de contención: 110% del mayor tanque
- Ventilación: 1 CFM/ft² continuo + 6 CFM/ft² emergencia
Nave de Ensamble (Assembly Shop)
Características de la Instalación:
- Área: 85,000 m²
- Línea de ensamble: 2.4 kilómetros
- 520 estaciones de trabajo
- Vehículos en proceso simultáneo: 220
- Tiempo de ciclo: 58 segundos/estación
Sistema de Protección:
Rociadores Automáticos:
- Tipo: ESFR K-14.0, 74°C
- Densidad: Calculada para almacenamiento clase III
- Cobertura del 100% de línea y subensambles
- Total: 7,200 cabezas instaladas
Área de Baterías de Alto Voltaje (EV/Hybrid):
BMW San Luis Potosí produce componentes para vehículos híbridos y eléctricos:
- Centro de Integración de Baterías de 5,000 m²
- Almacén de celdas de ión-litio (LG, Samsung, CATL)
- Estaciones de ensamble y prueba de paquetes
Protección Específica para Baterías de Litio:
- Compartimentación con paredes de 3 horas
- Sistema de ventilación con 30 cambios/hora
- Detección de thermal runaway (fuga térmica)
- Supresión con agua de alta aplicación (cooling approach)
- Contenedores de inmersión para baterías en fuga
- Protocolos especiales para bomberos (no usar agua directamente)
Área de Llenado de Combustible:
- Sistema de espuma AFFF con monitores fijos
- Extracción de vapores de combustible
- Detección de hidrocarburos con corte automático
- Válvulas de seguridad en dispensadores
Centro de Control de Emergencias (Leitstelle)
Concepto BMW “Leitstelle” (Centro de Control):
El Leitstelle es el centro neurálgico de seguridad de la planta, diseñado según estándares de BMW AG Munich:
Infraestructura:
- Sala de 250 m² con diseño ergonómico
- Videowall de 36 pantallas 4K
- 12 estaciones de operador especializadas
- Comunicación con todas las áreas de planta
- Enlace directo con BMW Munich y servicios externos
Sistemas Monitoreados:
- Panel central: Simplex 4100ES con 25,000 puntos
- CCTV: 850 cámaras con analítica de video
- Control de accesos: 180 puntos de control
- BMS: Integración con Siemens Desigo CC
Operación 24/7:
- 3 operadores por turno (mínimo)
- Supervisor de seguridad permanente
- Comunicación en alemán, español e inglés
- Protocolos estandarizados BMW AG
Servicio de Bomberos Industrial BMW
Infraestructura:
- Estación de bomberos de 800 m² en planta
- Bahías para 4 vehículos de gran porte
- Sala de capacitación con simulador
- Área de entrenamiento con fuego real
Personal:
- 56 bomberos industriales de tiempo completo
- 4 turnos de 14 personas
- Jefe de bomberos: Ex-bombero profesional de Munich
- Certificación: NFPA 1001 + BMW AG Fire Brigade Certification
Flota:
- 2 autobombas Rosenbauer AT (4,000 litros agua + 500 espuma)
- 1 unidad de espuma de alta capacidad
- 1 vehículo de rescate técnico
- 2 vehículos de primera intervención
Tiempos de Respuesta:
- Objetivo BMW AG: <180 segundos a cualquier punto
- Desempeño real: <120 segundos (promedio 2024)
Coordinación con Servicios Externos
Bomberos de San Luis Potosí:
- Estación más cercana: 12 km
- Pre-plan de incendio actualizado
- Simulacros conjuntos semestrales
- Capacitación en vehículos eléctricos
Ayuda Mutua Industrial:
- Convenio con GM, Ford, Continental, Bosch en la región
- Recursos compartidos en emergencias mayores
- Comunicación por radio en frecuencia común
Certificaciones y Estándares
Certificaciones Internacionales:
- FM Global Highly Protected Risk (HPR) desde 2019
- VdS Certification (Alemania) desde 2019
- ISO 45001:2018 Sistema de Gestión de Seguridad
- BMW AG Fire Protection Standard (FPS-01)
Normatividad NFPA Aplicada:
- NFPA 13, 15, 16, 17, 20, 24, 30, 33, 34, 72
- FM Global Data Sheets específicos para automotriz
- VdS Guidelines for Automotive Industry
Métricas de Seguridad
Historial (2019-2024):
- 0 incendios con paro de producción
- 0 lesiones por incendio
- 5 conatos controlados automáticamente
- 100% de pruebas según programa FM Global
- A+ en inspección FM Global (5 años consecutivos)
Inversión en Protección
Inversión Inicial (2016-2019):
- Sistemas de protección contra incendios: $95 millones USD
- Estación de bomberos y equipos: $8 millones USD
- Total: $103 millones USD
Inversión Anual de Operación:
- Mantenimiento de sistemas: $2.8 millones USD
- Personal de bomberos: $3.5 millones USD
- Capacitación y certificaciones: $400,000 USD
Beneficio Económico:
- Reducción de prima de seguro: 45% vs. planta sin HPR
- Ahorro estimado en primas: $6 millones USD/año
- ROI de inversión en seguridad: <3 años
La Planta BMW Group San Luis Potosí establece el estándar más alto de protección contra incendios en la industria automotriz mexicana, demostrando que la excelencia en manufactura premium requiere una inversión proporcional en seguridad y protección de activos.
