Resumen Ejecutivo: El Complejo Automotriz Más Grande de Latinoamérica
| Indicador Estratégico | Valor | Contexto |
|---|
| Inversión Acumulada | $5,200 millones USD | 30 años de expansión continua |
| Inversión en Protección | $185 millones USD | 3.56% del valor total |
| Empleados Directos | 14,500 | El mayor empleador privado de Guanajuato |
| Área Total | 520 hectáreas | Equivalente a 520 campos de fútbol |
| Área Construida | 1,250,000 m² | Bajo 3 complejos de naves |
| Producción de Vehículos | 450,000 unidades/año | Pick-ups Silverado y Sierra |
| Producción de Transmisiones | 8,000,000 unidades/año | Exportación a 37 países |
| Producción de Motores | 1,400,000 unidades/año | Familia Ecotec |
| Certificación HPR | 29 años continuos | Desde 1995 |
| Incidentes Mayores | 0 | En 30 años de operación |
Tabla de Contenidos
- Historia y Evolución del Complejo
- Estándar Global GM-WFG-FPS
- Planta de Ensamble de Vehículos
- Planta de Transmisiones
- Planta de Motores Ecotec
- Infraestructura de Suministro de Agua
- Centro de Comando Unificado (UCC)
- Servicios de Emergencia GM
- Análisis Económico de Protección
- Programa de Mejora Continua
Historia y Evolución: 30 Años de Crecimiento Sostenido
Cronología del Complejo
EVOLUCIÓN DE GM SILAO - INVERSIÓN ACUMULADA
═══════════════════════════════════════════════════════════════════
Inversión
(millones USD)
5,500│ ╭──── $5,200M
│ ╭────╯
4,000│ ╭────╯
│ ╭────╯
3,000│ ╭────╯
│ ╭────╯
2,000│ ╭────╯ Planta Motores Ecotec
│ ╭────╯ Expansión T1XX
1,000│ ╭────╯ Planta Transmisiones
│ ╭────╯
500│─╯ Planta Original
│
0 └────┬────┬────┬────┬────┬────┬────┬────┬────┬────▶
1994 1998 2002 2006 2010 2014 2018 2022 2026
HITOS DE PROTECCIÓN CONTRA INCENDIOS:
────────────────────────────────────────────────────────────────
1995: Primera certificación FM Global HPR en México automotriz
2002: Implementación de estándar GM-WFG-FPS global
2008: Primer sistema de video analítico para detección de incendios
2015: Certificación simultánea FM Global + Zurich + RIMAC
2020: Implementación de monitoreo IoT de todos los sistemas
2024: 29 años consecutivos de certificación HPR
Las Tres Plantas del Complejo
El GM Silao Manufacturing Complex está compuesto por tres plantas interconectadas pero con operaciones independientes:
| Planta | Año | Inversión | Área | Productos |
|---|
| Ensamble (GAP) | 1995 | $2,800M | 650,000 m² | Silverado, Sierra |
| Transmisiones (TPM) | 1998 | $1,400M | 380,000 m² | 6L80, 8L90, 10L90 |
| Motores (GMEP) | 2008 | $1,000M | 220,000 m² | Ecotec 1.0-2.5L |
Estándar Global GM-WFG-FPS: Excelencia sin Compromisos
El GM Worldwide Facilities Group Fire Protection Standard
General Motors desarrolló el GM-WFG-FPS como un estándar corporativo que define los requerimientos mínimos de protección contra incendios para todas las instalaciones GM a nivel mundial. Este estándar es más exigente que los códigos locales y, en varios aspectos, supera los requerimientos de FM Global y NFPA.
Filosofía del Estándar:
“Zero tolerance for fire-related production interruption. Every GM facility shall be designed, constructed, and maintained to prevent fire ignition, limit fire spread, and ensure life safety.”
— GM Global Engineering Standards, 2023 Edition
Comparativa de Estándares
COMPARATIVA: GM-WFG-FPS vs. FM GLOBAL vs. NFPA
═══════════════════════════════════════════════════════════════════
ASPECTO │ NFPA 13 │ FM GLOBAL │ GM-WFG-FPS
───────────────────────────┼────────────┼────────────┼────────────
Densidad rociadores OH-2 │ 0.20 GPM │ 0.22 GPM │ 0.25 GPM
Área de diseño │ 1,500 ft² │ 2,000 ft² │ 2,500 ft²
Almacenamiento rack ESFR │ K-25.2 │ K-25.2 │ K-28.0
Tiempo respuesta bomberos │ <5 min │ <3 min │ <2 min
Pruebas de rociadores │ 25 años │ 10 años │ 5 años
Redundancia de bombas │ 1+1 │ 1+1 │ 2+1
Reserva de agua │ 60 min │ 90 min │ 120 min
Detección en conductos │ Opcional │ Requerida │ 100% ductos
Certificación personal │ NFPA 600 │ NFPA 1081 │ GM-FPC-001
───────────────────────────┴────────────┴────────────┴────────────
Alcance del Estándar GM-WFG-FPS
El estándar GM cubre todas las áreas de riesgo identificadas en plantas automotrices:
-
Procesos de Transformación de Metal
- Fundición de aluminio y hierro
- Estampado y conformado
- Mecanizado CNC
- Tratamiento térmico
-
Procesos de Unión
- Soldadura de resistencia
- Soldadura MIG/MAG/TIG
- Soldadura láser
- Adhesivos estructurales
-
Procesos de Recubrimiento
- Electrodeposición (e-coat)
- Aplicación de pintura líquida
- Aplicación de pintura en polvo
- Curado térmico
-
Procesos de Ensamble
- Líneas de producción
- Llenado de fluidos
- Pruebas dinámicas
- Almacenamiento de producto terminado
Planta de Ensamble de Vehículos (GAP): La Fábrica de Pick-Ups
La Línea de Pick-Ups Full-Size Más Productiva del Mundo
La Guanajuato Assembly Plant (GAP) produce las pick-ups Chevrolet Silverado y GMC Sierra, los vehículos más rentables del portafolio de General Motors y entre los más vendidos de Norteamérica.
Estadísticas de Producción:
| Métrica | Valor | Nota |
|---|
| Producción anual | 450,000 vehículos | Récord 2024 |
| Producción diaria | 1,800 vehículos | 3 turnos |
| Vehículos/hora | 75 | Promedio |
| Tiempo ciclo | 48 segundos | Por estación |
| Versiones | 84 configuraciones | Personalización masiva |
| Valor promedio vehículo | $52,000 USD | MSRP promedio |
Arquitectura de la Planta de Ensamble
LAYOUT PLANTA DE ENSAMBLE GAP - VISTA AÉREA
═══════════════════════════════════════════════════════════════════
NORTE ↑
┌─────────────────────────────────────────────────────────────┐
│ ZONA DE CARGA │
│ (Patio de producto terminado) │
│ 2,500 vehículos │
├────────────────────────────────────────────────────────────┬┤
│ ││
│ ┌──────────────────────────────────────────────────────┐ ││
│ │ LÍNEA DE ENSAMBLE FINAL │ ││
│ │ (2.8 km de longitud) │ ││
│ │ 600 estaciones │ ││
│ └──────────────────────────────────────────────────────┘ ││
│ ││
│ ┌──────────────────────────────────────────────────────┐ ││
│ │ MARRIAGE │ ││
│ │ (Casamiento chasis-carrocería) │ ││
│ └──────────────────────────────────────────────────────┘ ││
│ ││
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────────────┐ ││
│ │ CHASIS │ │ VESTIDURA │ │ PINTURA │ ││
│ │ (8 líneas)│ │ (12 líneas)│ │ (Aquí integrada) │ ││
│ └─────────────┘ └─────────────┘ └─────────────────────┘ ││
│ ││
│ ┌──────────────────────────────────────────────────────┐ ││
│ │ BODY SHOP │ ││
│ │ (680 robots de soldadura) │ ││
│ │ 4,200 puntos/vehículo │ ││
│ └──────────────────────────────────────────────────────┘ ││
│ ││
│ ┌──────────────────────────────────────────────────────┐ ││
│ │ STAMPING │ ││
│ │ (5 líneas de prensas hasta 6,000 ton) │ ││
│ └──────────────────────────────────────────────────────┘ ││
└─────────────────────────────────────────────────────────────┘
SUR ↓
FLUJO DE PRODUCCIÓN: STAMPING → BODY → PAINT → ASSEMBLY → CARGA
Sistema de Protección por Área
Área de Estampado (Stamping)
Configuración del Área:
- 5 líneas de prensas tandem (2,000 - 6,000 toneladas)
- Almacén de bobinas de acero (40,000 toneladas)
- Almacén de piezas estampadas (rack de 18 metros)
- Área de herramientas y troqueles
Sistema de Protección:
| Zona | Sistema | Especificación |
|---|
| Prensas | Diluvio | UV/IR + 400 GPM/prensa |
| Bobinas | ESFR | K-28.0 @ 3.0m × 3.0m |
| Rack de piezas | ESFR + In-rack | K-28.0 + K-11.2 niveles 5m y 10m |
| Fosos hidráulicos | AFFF 3% | Espuma en fosos con 120,000 L aceite |
| Extracción de polvo | GreCon | 180 detectores de chispa |
Área de Carrocerías (Body Shop)
La Soldadura más Intensiva de la Industria:
Las pick-ups full-size requieren estructuras extremadamente robustas. Cada carrocería recibe:
- 4,200 puntos de soldadura de resistencia
- 65 metros de cordón MIG continuo
- 85 metros de adhesivo estructural
- Peso de carrocería: 420 kg (vs. 280 kg sedán promedio)
Sistema de Protección:
| Sistema | Cantidad | Especificación |
|---|
| Rociadores QR | 5,200 cabezas | K-11.2, 68°C, 0.25 GPM/ft² |
| VESDA VLP-400 | 68 unidades | Red de 4.2 km |
| Detectores UV/IR | 680 unidades | Sobre cada célula de robot |
| FM-200 en gabinetes | 680 sistemas | 7.2% concentración |
| Extintores portátiles | 340 unidades | CO2 10 lb cada 500 ft² |
Área de Pintura (Paint Shop)
El Mayor Paint Shop de Latinoamérica:
El área de pintura de GAP procesa carrocerías de pick-up que son 40% más grandes que un sedán promedio, requiriendo tanques de inmersión de mayor capacidad.
Características:
| Elemento | Especificación |
|---|
| Tanques de pretratamiento | 12 etapas, 3.5M litros total |
| Tanques e-coat | 4 × 1,200,000 litros |
| Cabinas de pintura | 10 cabinas robotizadas |
| Hornos de curado | 8 hornos a 180°C |
| Almacén de pintura | 750,000 litros capacidad |
| Solventes clase IB | 180,000 litros en sitio |
Protección del Área de Pintura:
SISTEMA DE PROTECCIÓN PAINT SHOP GAP
═══════════════════════════════════════════════════════════════════
┌─────────────────────────────────────────────┐
│ ALMACÉN DE PINTURA │
│ ┌─────────────────────────────────────────┐│
│ │ ESPUMA AFFF 3% ││
│ │ Densidad: 0.18 GPM/ft² solución ││
│ │ Área diseño: 5,000 ft² ││
│ │ Concentrado: 35,000 litros ││
│ └─────────────────────────────────────────┘│
└─────────────────────────────────────────────┘
│
▼
┌───────────────────────────────────────────────────────────────┐
│ CABINAS DE PINTURA │
│ │
│ ┌─────────┐ ┌─────────┐ ┌─────────┐ ┌─────────┐ ┌─────────┐ │
│ │ CABINA │ │ CABINA │ │ CABINA │ │ CABINA │ │ CABINA │ │
│ │ 1-2 │ │ 3-4 │ │ 5-6 │ │ 7-8 │ │ 9-10 │ │
│ │ ═══ │ │ ═══ │ │ ═══ │ │ ═══ │ │ ═══ │ │
│ │ CO2 │ │ CO2 │ │ CO2 │ │ CO2 │ │ CO2 │ │
│ │ 50%vol │ │ 50%vol │ │ 50%vol │ │ 50%vol │ │ 50%vol │ │
│ └─────────┘ └─────────┘ └─────────┘ └─────────┘ └─────────┘ │
│ │
│ + Detección LEL (alarma 20%, corte 40%, evacuación 50%) │
│ + Interlock con ventilación y robots │
│ + Dampers cortafuego UL 555 en cada ducto │
└───────────────────────────────────────────────────────────────┘
│
▼
┌───────────────────────────────────────────────────────────────┐
│ HORNOS DE CURADO │
│ │
│ Rociadores de diluvio internos (activación a 195°C) │
│ Detección de LEL con corte de quemadores a 30% │
│ Dampers de alivio de presión (explosión) │
│ Sistema de purga con nitrógeno │
└───────────────────────────────────────────────────────────────┘
Área de Ensamble Final
La Línea de Ensamble más Larga de México:
| Característica | Valor |
|---|
| Longitud total | 2.8 kilómetros |
| Estaciones de trabajo | 600 |
| Vehículos en proceso | 220 simultáneos |
| Tiempo de ciclo | 48 segundos |
| Líneas paralelas | 2 |
Protección Implementada:
| Área | Sistema | Especificación |
|---|
| Línea principal | Rociadores QR | K-14.0, 0.20 GPM/ft² |
| Llenado combustible | AFFF + LEL | Monitores + extracción |
| Dinamómetros | CO2 rápido | 8 celdas protegidas |
| Subensambles | Rociadores | K-8.0, 0.25 GPM/ft² |
| Patio de vehículos | Hidrantes | 1,500 GPM c/u |
Planta de Transmisiones (TPM): Precisión Extrema
8 Millones de Transmisiones por Año
La Toluca Powertrain de México (TPM) — aunque ubicada en Silao, mantiene el nombre histórico — es la planta de transmisiones más grande del mundo, produciendo las transmisiones automáticas de 6, 8 y 10 velocidades que equipan a millones de vehículos GM y Ford globalmente.
Portafolio de Productos:
| Transmisión | Velocidades | Aplicación | Producción/Año |
|---|
| 6L80 | 6 | Full-size trucks | 2,200,000 |
| 6L90 | 6 | Heavy-duty trucks | 800,000 |
| 8L90 | 8 | Performance/trucks | 2,500,000 |
| 10L90 | 10 | Full-size trucks | 2,500,000 |
Procesos de Alto Riesgo
La fabricación de transmisiones involucra procesos con riesgos significativos:
FLUJO DE PROCESO TPM - RIESGOS POR ÁREA
═══════════════════════════════════════════════════════════════════
┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐
│ FUNDICIÓN │────▶│ MECANIZADO │────▶│ TRATAMIENTO │
│ ALUMINIO │ │ CNC │ │ TÉRMICO │
│ 720°C │ │ Aceite corte │ │ 950°C + gas │
│ │ │ │ │ │
│ RIESGO: Metal │ │ RIESGO: Niebla │ │ RIESGO: Atmós- │
│ fundido clase D │ │ de aceite clase │ │ feras endotér- │
│ │ │ IIIB │ │ micas inflamab. │
└─────────────────┘ └─────────────────┘ └─────────────────┘
│ │ │
▼ ▼ ▼
┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐
│ Extinción │ │ Rociadores │ │ CO2 + N2 │
│ clase D │ │ + extracción │ │ Inundación │
│ + diluvio │ │ de niebla │ │ controlada │
└─────────────────┘ └─────────────────┘ └─────────────────┘
┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐
│ LAVADO │────▶│ ENSAMBLE │────▶│ PRUEBAS │
│ PIEZAS │ │ TRANSMISIÓN │ │ DINÁMICAS │
│ Solvente IB │ │ Aceite ATF │ │ ATF caliente │
│ │ │ │ │ │
│ RIESGO: Vapores │ │ RIESGO: Derrame │ │ RIESGO: Ignición│
│ inflamables │ │ de ATF │ │ por temperatura │
└─────────────────┘ └─────────────────┘ └─────────────────┘
│ │ │
▼ ▼ ▼
┌─────────────────┐ ┌─────────────────┐ ┌─────────────────┐
│ CO2 + LEL │ │ Rociadores │ │ CO2 + IR │
│ Detección │ │ + contención │ │ Detección │
└─────────────────┘ └─────────────────┘ └─────────────────┘
Protección de Área de Fundición
El Proceso de Fundición de Aluminio:
GM TPM opera una de las fundiciones de aluminio más modernas de Norteamérica, produciendo carcasas de transmisión mediante inyección a presión (HPDC - High Pressure Die Casting).
Características:
- 24 máquinas de inyección (800-3,200 toneladas de cierre)
- Hornos de fusión: 8 × 12 toneladas de capacidad
- Temperatura de trabajo: 680-720°C
- Metal fundido en proceso: 96 toneladas simultáneas
- Consumo de aluminio: 180,000 toneladas/año
Riesgos Específicos:
- Explosión por contacto aluminio-agua (reacción exotérmica violenta)
- Incendio clase D (metal combustible)
- Salpicaduras de metal fundido
- Escoria incandescente
Protección Implementada:
| Sistema | Especificación | Ubicación |
|---|
| Detectores de flama IR | Spectrex 40/40-L | Sobre cada horno y máquina |
| Agente clase D | Lith-X (grafito + sal) | 50 kg por máquina |
| Rociadores (áreas frías) | K-11.2 QR | Pasillos y oficinas |
| Diluvio (enfriamiento) | 0.50 GPM/ft² | Estructuras expuestas |
| Ventilación | 35 cambios/hora | Área de fusión |
| Barreras de contención | Muros de 2 horas | Entre máquinas |
Protocolo de Emergencia Fundición:
- NO usar agua sobre metal fundido (riesgo de explosión de vapor)
- Evacuar área inmediatamente (radio de 15 metros)
- Aplicar agente clase D desde extintor o sistema fijo
- Cortar alimentación de gas a hornos
- Permitir enfriamiento natural si es posible
- Solo bomberos certificados en clase D pueden intervenir
Protección de Tratamiento Térmico
Proceso de Carburizado:
Las transmisiones requieren engranajes con superficie endurecida mediante tratamiento térmico de carburizado en atmósferas controladas:
- Temperatura de proceso: 900-950°C
- Atmósfera: Mezcla endotérmica (CO + H₂ + N₂)
- Tiempo de ciclo: 8-12 horas
- Hornos en operación: 18 unidades
Riesgo de la Atmósfera Endotérmica:
La mezcla endotérmica contiene aproximadamente:
- 20% CO (monóxido de carbono) - tóxico e inflamable
- 40% H₂ (hidrógeno) - extremadamente inflamable
- 40% N₂ (nitrógeno) - inerte
LEL de la mezcla: Aproximadamente 4-6% en aire
Protección Implementada:
| Sistema | Función | Especificación |
|---|
| Monitoreo de LEL | Detección continua | Alarma 15%, corte 25%, evacuación 40% |
| Sistema de purga N₂ | Dilución de emergencia | 5,000 CFM de nitrógeno |
| Ventilación de emergencia | Extracción forzada | 40 cambios/hora |
| Rociadores (área fría) | Protección de estructuras | K-8.0, 0.30 GPM/ft² |
| Detectores de CO | Seguridad personal | Alarma a 35 PPM |
Planta de Motores Ecotec (GMEP): Corazón de la Eficiencia
1.4 Millones de Motores Anuales
La GM Engine Plant (GMEP) de Silao produce la familia de motores Ecotec, reconocidos por su eficiencia de combustible y bajas emisiones. Estos motores equipan vehículos GM vendidos en todo el mundo.
Portafolio de Motores:
| Motor | Cilindrada | Potencia | Aplicación |
|---|
| Ecotec 1.0L Turbo | 999 cc | 125 HP | Subcompactos |
| Ecotec 1.4L Turbo | 1,399 cc | 153 HP | Compactos |
| Ecotec 1.5L Turbo | 1,490 cc | 170 HP | Sedanes |
| Ecotec 2.0L Turbo | 1,998 cc | 252 HP | Performance |
| Ecotec 2.5L | 2,457 cc | 200 HP | SUVs |
Proceso de Manufactura de Motores
PROCESO DE MANUFACTURA GMEP
═══════════════════════════════════════════════════════════════════
RECEPCIÓN MECANIZADO ENSAMBLE PRUEBAS
DE PIEZAS CNC DE MOTOR EN FRÍO
│ │ │ │
▼ ▼ ▼ ▼
┌───────┐ ┌───────────┐ ┌───────────┐ ┌─────────┐
│Blocks │ │ Línea │ │ Línea │ │ Banco │
│Cabezas│────────▶│ CNC de │──────▶│ Ensamble │────▶│ de │
│Cigüe- │ │ block + │ │ corto + │ │ pruebas │
│ñales │ │ cabeza │ │ largo │ │ 100% │
└───────┘ └───────────┘ └───────────┘ └─────────┘
│ │
┌─────┴─────┐ ┌─────┴─────┐
│ Aceite de │ │ Aceite │
│ corte │ │ motor + │
│ (niebla) │ │ refriger. │
└───────────┘ └───────────┘
│ │
RIESGO: Niebla RIESGO: Derrame
inflamable combustibles
SISTEMAS DE PROTECCIÓN:
───────────────────────────────────────────────────────────────────
• Rociadores K-11.2 en toda la planta (3,400 cabezas)
• Extracción de niebla de aceite con filtración
• Detectores VESDA en ductos de extracción
• Sistema de contención de derrames en línea de ensamble
• CO2 en celdas de prueba de motores
Sistema de Protección Integral GMEP
Rociadores Automáticos:
| Área | Tipo | Factor K | Densidad | Cabezas |
|---|
| Mecanizado CNC | QR | K-11.2 | 0.25 GPM/ft² | 1,800 |
| Ensamble de motor | QR | K-8.0 | 0.20 GPM/ft² | 1,200 |
| Pruebas en frío | QR | K-8.0 | 0.25 GPM/ft² | 200 |
| Almacenes | ESFR | K-25.2 | 12 cabezas | 200 |
| Total | | | | 3,400 |
Sistema de Extracción de Niebla:
El mecanizado CNC genera niebla de aceite que puede acumularse y representar riesgo de incendio:
- 48 colectores de niebla Donaldson Torit
- Capacidad total: 850,000 CFM
- Filtración HEPA de 99.97%
- Detección VESDA en cada colector
- Sistema de supresión con agua nebulizada

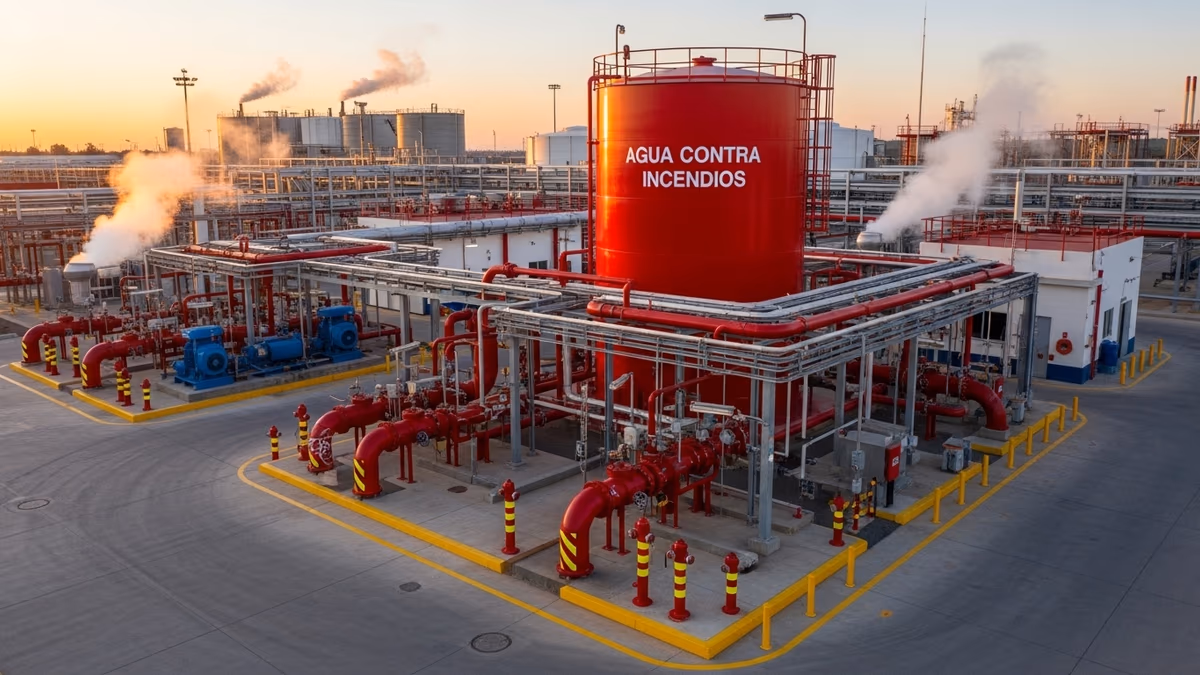

Infraestructura de Suministro de Agua: Capacidad Sin Precedentes
El Sistema de Agua Contra Incendios más Grande de México
El GM Silao Complex cuenta con un sistema de suministro de agua que supera las capacidades de muchos sistemas municipales de ciudades medianas.
Capacidad Total del Sistema:
INFRAESTRUCTURA DE AGUA CONTRA INCENDIOS GM SILAO
═══════════════════════════════════════════════════════════════════
TANQUES DE ALMACENAMIENTO
═══════════════════════════
┌───────────────────────────────────────────────────────────┐
│ │
│ ┌─────────┐ ┌─────────┐ ┌─────────┐ ┌─────────┐ │
│ │TANQUE 1 │ │TANQUE 2 │ │TANQUE 3 │ │TANQUE 4 │ │
│ │3,500,000│ │3,500,000│ │2,500,000│ │2,500,000│ │
│ │ litros │ │ litros │ │ litros │ │ litros │ │
│ │ (GAP) │ │ (GAP) │ │ (TPM) │ │ (GMEP) │ │
│ └────┬────┘ └────┬────┘ └────┬────┘ └────┬────┘ │
│ │ │ │ │ │
│ └─────────────┴──────┬──────┴─────────────┘ │
│ │ │
│ ═════════╪═════════ │
│ ANILLO PRINCIPAL │
│ Tubería de 18" │
│ ═════════╪═════════ │
│ │ │
└─────────────────────────────┼──────────────────────────────┘
│
┌─────────────────────────────┼──────────────────────────────┐
│ CUARTO DE BOMBAS │
│ │
│ ┌─────────┐ ┌─────────┐ ┌─────────┐ ┌─────────┐ │
│ │ BOMBA 1 │ │ BOMBA 2 │ │ BOMBA 3 │ │ BOMBA 4 │ │
│ │5,000 GPM│ │5,000 GPM│ │5,000 GPM│ │3,500 GPM│ │
│ │ Diesel │ │ Diesel │ │Eléctrica│ │ Jockey │ │
│ │ Peerless│ │ Peerless│ │ Peerless│ │ Grundfos│ │
│ └─────────┘ └─────────┘ └─────────┘ └─────────┘ │
│ │
│ Capacidad total: 15,000 GPM (13,500 GPM + reserva) │
│ Presión de sistema: 150 PSI │
│ │
└────────────────────────────────────────────────────────────┘
CAPACIDAD TOTAL DE ALMACENAMIENTO: 12,000,000 litros
AUTONOMÍA A MÁXIMA DEMANDA: 3.5 horas continuas
Especificaciones del Sistema:
| Componente | Especificación |
|---|
| Almacenamiento total | 12,000,000 litros |
| Bombas principales | 3 × 5,000 GPM (Peerless 12ML-4) |
| Bomba jockey | 1 × 350 GPM (Grundfos CR-95) |
| Presión de operación | 150 PSI |
| Anillo principal | 18” Schedule 40 |
| Hidrantes de patio | 85 unidades (1,500 GPM c/u) |
| Conexiones de bomberos | 24 siamesas |
| Autonomía | 3.5 horas a máxima demanda |
Red de Distribución
Estructura del Sistema:
- Anillo principal: 4.2 km de tubería de 18”
- Ramales a plantas: 14” y 12” según demanda
- Válvulas de sectorización: 120 válvulas OS&Y supervisadas
- Válvulas de retención: 85 unidades en puntos críticos
Centro de Comando Unificado (UCC): Control Total 24/7
Integración de las Tres Plantas
El Unified Command Center (UCC) de GM Silao centraliza el monitoreo de seguridad de las tres plantas del complejo, operando como el “cerebro” de todos los sistemas de emergencia.
Infraestructura del UCC:
| Elemento | Especificación |
|---|
| Área | 320 m² en edificio dedicado |
| Operadores por turno | 4 (mínimo) |
| Supervisor de turno | 1 (certificado GM-ICS) |
| Cobertura | 24/7/365 |
| Redundancia | UCC de respaldo en Planta TPM |
Sistema de Detección y Alarma Centralizado
Arquitectura del Sistema:
ARQUITECTURA DE DETECCIÓN Y ALARMA GM SILAO
═══════════════════════════════════════════════════════════════════
┌─────────────────────┐
│ UCC │
│ UNIFIED COMMAND │
│ CENTER │
│ │
│ ┌───────────────┐ │
│ │ Simplex 4100U │ │
│ │ Master Node │ │
│ │ 75,000 puntos │ │
│ └───────┬───────┘ │
└──────────┼──────────┘
│
┌────────────────────────┼────────────────────────┐
│ │ │
▼ ▼ ▼
┌─────────────┐ ┌─────────────┐ ┌─────────────┐
│ GAP │ │ TPM │ │ GMEP │
│ Simplex │ │ Simplex │ │ Simplex │
│ 4100ES │ │ 4100ES │ │ 4100ES │
│ 35,000 pts │ │ 25,000 pts │ │ 15,000 pts │
└─────────────┘ └─────────────┘ └─────────────┘
│ │ │
┌─────┴─────┐ ┌─────┴─────┐ ┌─────┴─────┐
│ Detectores│ │ Detectores│ │ Detectores│
│ 12,500 │ │ 8,200 │ │ 5,800 │
│ Módulos │ │ Módulos │ │ Módulos │
│ 22,500 │ │ 16,800 │ │ 9,200 │
└───────────┘ └───────────┘ └───────────┘
RED: Fibra óptica redundante con failover automático
PROTOCOLO: Simplex propietary + BACnet para integración BMS
Integración con Video Analítico
GM Silao implementó un sistema de video analítico con inteligencia artificial desarrollado por Honeywell:
- Cámaras instaladas: 1,850 (térmicas + visuales)
- Analítica de video: Honeywell AI Vision
- Capacidades:
- Detección de humo visible: 94% precisión
- Detección de llama: 98% precisión
- Comportamiento anómalo de proceso
- Intrusión en áreas restringidas
- Verificación de evacuación
Servicios de Emergencia GM: Respuesta de Clase Mundial
Organización del Departamento de Emergencias
GM Silao opera uno de los servicios de bomberos industriales más grandes de México, con personal y equipamiento que rivaliza con muchos departamentos municipales.
ORGANIGRAMA DE EMERGENCIAS GM SILAO
═══════════════════════════════════════════════════════════════════
┌─────────────────────────┐
│ DIRECTOR GENERAL │
│ DE MANUFACTURA │
│ (Incident Commander) │
└───────────┬─────────────┘
│
┌───────────┴─────────────┐
│ GERENTE DE EHS&S │
│ (Safety Operations) │
└───────────┬─────────────┘
│
┌───────────────────────┼───────────────────────┐
│ │ │
▼ ▼ ▼
┌───────────────┐ ┌───────────────┐ ┌───────────────┐
│ JEFE DE │ │ JEFE DE │ │ JEFE DE │
│ BOMBEROS │ │ SEGURIDAD │ │ SALUD │
│ (Fire Chief) │ │ PATRIMONIAL │ │ OCUPACIONAL │
│ │ │ │ │ │
│ 72 bomberos │ │ 180 guardias │ │ 24 médicos/ │
│ industriales │ │ │ │ enfermeras │
└───────────────┘ └───────────────┘ └───────────────┘
Cuerpo de Bomberos Industrial GM
Estructura de Personal:
| Posición | Cantidad | Certificación |
|---|
| Jefe de Bomberos | 1 | NFPA 1021 Fire Officer IV + GM-FPC-001 |
| Subjefes | 3 | NFPA 1021 Fire Officer III |
| Capitanes | 8 | NFPA 1021 Fire Officer II |
| Bomberos | 56 | NFPA 1001 FF I&II |
| Paramédicos | 4 | PHTLS + ACLS |
| Total | 72 | |
Distribución por Turno:
- Turno A, B, C, D: 18 bomberos cada uno
- Cobertura: 24/7/365
- Personal mínimo operativo: 12 por turno
Flota de Vehículos de Emergencia
| Vehículo | Modelo | Capacidad | Planta Asignada |
|---|
| Autobomba #1 | Pierce Arrow XT | 4,000 gal + 500 espuma | GAP |
| Autobomba #2 | E-ONE Typhoon | 3,000 gal + 400 espuma | GAP |
| Autobomba #3 | Rosenbauer AT | 3,000 gal + 400 espuma | TPM |
| Autobomba #4 | KME Predator | 2,500 gal + 300 espuma | GMEP |
| Unidad espuma | Oshkosh T-3000 | 3,000 gal AFFF | Complejo |
| Rescate pesado | Pierce Velocity | Herramientas + camilla | Complejo |
| Primera respuesta | 4 × Ford F-250 | 75 gal + extintores | Distribuidas |
| Ambulancia | 2 × Ford E-450 | ALS completo | Complejo |
Estaciones de Bomberos
El complejo cuenta con dos estaciones de bomberos estratégicamente ubicadas:
Estación Central (junto a GAP):
- Área: 1,200 m²
- Bahías: 6 vehículos
- Personal: Jefatura + 2 turnos principales
- Dormitorios: 24 camas
- Sala de entrenamiento: 150 m²
- Torre de entrenamiento: 4 pisos
Estación Secundaria (entre TPM y GMEP):
- Área: 600 m²
- Bahías: 4 vehículos
- Personal: 1 turno
- Dormitorios: 12 camas
Tiempos de Respuesta Documentados (2024):
| Escenario | Objetivo GM | Desempeño Real |
|---|
| Primera unidad en escena | <120 segundos | 78 segundos (promedio) |
| Primera línea de agua | <180 segundos | 142 segundos (promedio) |
| Respuesta completa | <300 segundos | 234 segundos (promedio) |
Coordinación con Servicios Externos
Bomberos de Silao:
- Estación a 8.5 km del complejo
- Tiempo de respuesta: 12-15 minutos
- Pre-plan actualizado anualmente
- Simulacros conjuntos semestrales
- Equipamiento compatible (mangueras STORZ)
Bomberos de León:
- Apoyo para emergencias mayores
- Unidad HazMat disponible
- Escalera aérea para estructuras altas
Ayuda Mutua Industrial:
- Convenio con Mazda, Honda, Toyota, VW (región Bajío)
- Frecuencia de radio compartida
- Protocolos de movilización definidos
Análisis Económico: El Valor de la Protección de Clase Mundial
Inversión Histórica en Protección
Inversión por Período:
| Período | Inversión USD | Concepto Principal |
|---|
| 1993-1995 | $45,000,000 | Sistema original GAP |
| 1996-2000 | $28,000,000 | Expansión GAP + TPM inicial |
| 2001-2005 | $35,000,000 | TPM completo + actualizaciones |
| 2006-2010 | $32,000,000 | GMEP + modernización GAP |
| 2011-2015 | $18,000,000 | Tecnología de detección |
| 2016-2020 | $15,000,000 | Video analítico + IoT |
| 2021-2024 | $12,000,000 | Actualización continua |
| TOTAL | $185,000,000 | |
Análisis de Retorno de Inversión
ROI DE PROTECCIÓN CONTRA INCENDIOS GM SILAO (30 AÑOS)
═══════════════════════════════════════════════════════════════════
COSTOS (1995-2024):
├─ Inversión en sistemas: $185,000,000
├─ Operación anual ($8.5M × 30): $255,000,000
└─ TOTAL COSTOS: $440,000,000
BENEFICIOS (1995-2024):
├─ Reducción de prima de seguro:
│ └─ Prima sin certificación (0.65%): $33.8M/año
│ └─ Prima con HPR (0.25%): $13.0M/año
│ └─ Ahorro anual: $20.8M × 30 = $624,000,000
│
├─ Pérdidas evitadas (estimación actuarial):
│ └─ Probabilidad de incendio mayor sin
│ protección de clase mundial: 15% en 30 años
│ └─ Pérdida esperada: $1,200M × 15% = $180,000,000
│
├─ Continuidad de producción:
│ └─ Días evitados sin producción: 120
│ └─ Valor producción diaria complejo: $42M
│ └─ Producción protegida: $5,040,000,000
│
└─ TOTAL BENEFICIOS: $5,844,000,000
═══════════════════════════════════════════════════════════════════
ROI = (Beneficios - Costos) / Costos × 100
ROI = ($5,844M - $440M) / $440M × 100 = 1,228%
═══════════════════════════════════════════════════════════════════
CONCLUSIÓN: Por cada $1 USD invertido en protección,
GM Silao ha recuperado $13.28 USD en valor protegido.
Filosofía GM de Mejora Continua en Seguridad
GM aplica el concepto de Continuous Improvement a sus sistemas de protección contra incendios, tratando la seguridad como un área donde siempre hay oportunidad de mejora.
Ciclo de Mejora Anual:
CICLO DE MEJORA CONTINUA EN PROTECCIÓN
═══════════════════════════════════════════════════════════════════
┌─────────────────────────────────────────────────┐
│ PLANIFICAR │
│ • Revisión de incidentes del año anterior │
│ • Análisis de nuevas tecnologías disponibles │
│ • Benchmarking con otras plantas GM │
│ • Definición de objetivos de mejora │
└─────────────────────────┬───────────────────────┘
│
▼
┌──────────────────────────────────────────────────────────────┐
│ │
│ ┌─────────────┐ ┌─────────────┐ │
│ │ │ │ │ │
│ │ ACTUAR │◀──────────────────────────│ HACER │ │
│ │ │ │ │ │
│ │ • Ajustar │ │ • Implementar│ │
│ │ estándares│ │ mejoras │ │
│ │ • Expandir │ │ • Capacitar │ │
│ │ mejoras │ │ personal │ │
│ │ • Documentar│ │ • Actualizar│ │
│ │ │ │ sistemas │ │
│ └──────┬──────┘ └──────┬──────┘ │
│ │ │ │
│ │ ┌─────────────┐ │ │
│ │ │ │ │ │
│ └────────▶│ VERIFICAR │◀───────────────┘ │
│ │ │ │
│ │ • Auditorías│ │
│ │ FM Global │ │
│ │ • Simulacros│ │
│ │ • Métricas │ │
│ │ de desem- │ │
│ │ peño │ │
│ └─────────────┘ │
│ │
└──────────────────────────────────────────────────────────────┘
Certificaciones y Reconocimientos
Certificaciones Vigentes:
| Certificación | Organismo | Desde | Estado |
|---|
| FM Global HPR | FM Global | 1995 | 29 años continuo |
| ISO 45001:2018 | BSI | 2020 | Vigente |
| GM-WFG-FPS | GM Global | 1995 | Cumplimiento total |
| NOM-002-STPS-2010 | STPS | 2010 | Vigente |
| Protección Civil | Guanajuato | 1995 | Vigente |
Reconocimientos de Industria:
- 2024: GM Global Manufacturing Excellence Award - Safety
- 2023: FM Global Client Award for Sustained Excellence
- 2022: AMIA Reconocimiento por 25 Años sin Incidentes Mayores
- 2020: GM President’s Safety Award
- 2019: Gobierno de Guanajuato - Empresa Socialmente Responsable
Conclusión: El Legado de 30 Años de Excelencia
El GM Silao Manufacturing Complex representa tres décadas de compromiso inquebrantable con la seguridad de clase mundial. Con una inversión acumulada de $185 millones USD en protección contra incendios y un historial de cero incidentes mayores en 30 años de operación, este complejo establece el estándar más alto de la industria automotriz en Latinoamérica.
El ROI demostrado del 1,228% sobre la inversión en protección —$13.28 USD recuperados por cada $1 USD invertido— valida que la seguridad de clase mundial no es un costo sino una inversión estratégica que protege vidas, activos y la continuidad del negocio.
¿Busca Protección de Nivel GM para su Instalación Industrial?
Gama de México cuenta con la experiencia y certificaciones necesarias para diseñar, instalar y mantener sistemas de protección contra incendios que cumplen con los estándares más exigentes de la industria automotriz global.
Nuestras Capacidades para Complejos Industriales:
- ✓ Diseño bajo estándares FM Global y GM-WFG-FPS
- ✓ Sistemas ESFR para almacenamiento de alta altura
- ✓ Protección de fundición y tratamiento térmico
- ✓ Sistemas de detección de chispa para estampado
- ✓ Integración con sistemas de control de producción
- ✓ Servicios de inspección, prueba y mantenimiento
- ✓ Soporte para certificaciones FM Global HPR
Contáctenos para una evaluación integral de su complejo industrial.
Información técnica verificada por Gama de México | Última actualización: Febrero 2025
