Para entender por qué la conexión Storz existe, hay que entender primero el problema que resuelve. Imagina un incendio industrial a las tres de la mañana. Los bomberos llegan, bajan las mangueras del camión y corren al hidrante más cercano. La visibilidad es mínima por el humo. Están usando guantes gruesos que reducen la destreza manual. Necesitan conectar una manguera de 65 milímetros al hidrante en segundos, no en minutos. Con una conexión roscada NST, eso significa alinear la rosca macho con la rosca hembra en la oscuridad, con guantes, bajo estrés, e iniciar el giro en la dirección correcta sin cruzar la rosca. Si la rosca se cruza, la conexión no sella. Si no sella, la manguera pierde presión por la fuga. Si el bombero fuerza la rosca cruzada con la llave de manguera, puede dañar las roscas permanentemente y hacer esa boca del hidrante inutilizable hasta que se reemplace la conexión.
Con una conexión Storz, el bombero alinea las dos mitades que son idénticas, porque no hay macho ni hembra, y gira sesenta grados hasta que las garras de enclavamiento hacen clic. Conexión sellada en tres segundos. Con guantes. En la oscuridad. Sin posibilidad de cruzar una rosca porque no hay rosca. Esa diferencia de quince segundos contra tres segundos parece menor leída en un artículo, pero en un incendio donde cada segundo de retraso permite que el fuego duplique su área, esos doce segundos pueden ser la diferencia entre un incendio controlado en el primer piso y un incendio que ya alcanzó el segundo piso cuando el agua finalmente llega.
Carl August Guido Storz diseñó este acoplamiento en Alemania en 1882, y el principio fundamental no ha cambiado en más de cien años porque no necesita cambiar. Lo que sí ha cambiado es su adopción: de ser un estándar europeo pasó a convertirse en el estándar dominante en instalaciones industriales de todo el mundo, incluyendo México, donde los cuerpos de bomberos de las ciudades principales y la mayoría de las brigadas industriales ya trabajan con Storz.
El mecanismo por dentro
El acoplamiento Storz funciona con dos proyecciones simétricas en cada mitad que encajan en las ranuras de la otra mitad. Al girar parcialmente, las garras se deslizan detrás de unas rampas internas que las bloquean en posición. Un anillo de goma NBR o EPDM entre las dos caras de contacto proporciona el sello hermético cuando el sistema se presuriza.
Lo que hace elegante al diseño es la simetría. En una conexión roscada, necesitas identificar cuál es el macho y cuál es la hembra, y si conectas dos machos o dos hembras necesitas un adaptador. Con Storz, cualquier extremo se conecta con cualquier otro extremo del mismo tamaño. Eso simplifica la logística, reduce el inventario de piezas y elimina una categoría completa de errores operativos. En un almacén con doscientas conexiones, todas son iguales. No hay que clasificarlas por género. No hay riesgo de quedarse sin hembras cuando sobran machos. Cada pieza funciona con cualquier otra.
Las versiones industriales agregan un seguro anti-desacoplamiento que evita que la conexión se abra accidentalmente si la manguera se mueve o vibra bajo presión. En mangueras portátiles de brigada ese seguro generalmente no se usa porque necesitas poder desconectar rápidamente. En conexiones fijas de manifolds y tomas siamesas, el seguro es estándar porque esas conexiones deben permanecer selladas permanentemente.
Los tamaños que importan en México
De toda la gama de tamaños Storz que existe, en instalaciones industriales mexicanas se usan principalmente cuatro: DN50, DN65, DN80 y DN100. Cada uno tiene una aplicación específica determinada por el caudal que necesita pasar a través de la conexión.
DN50 es el tamaño para mangueras de ataque estándar de dos pulgadas. Es lo que encuentra la brigada dentro del gabinete de manguera de un edificio de oficinas o de un hotel. El caudal que permite es suficiente para operaciones de primera intervención contra incendios incipientes, pero insuficiente para alimentar sistemas de alto caudal.
DN65 es el caballo de batalla. Corresponde a mangueras de dos pulgadas y media, que son las mangueras principales que usan tanto los bomberos como las brigadas industriales para ataque directo. La mayoría de los hidrantes en México tienen al menos dos bocas DN65. Es el tamaño que necesitas especificar cuando diseñas gabinetes de manguera para plantas industriales, almacenes logísticos y cualquier instalación donde la brigada necesita caudal real para combatir un fuego que ya pasó de la etapa incipiente.
DN80 y DN100 son para alimentación. Se usan en conexiones de succión de bombas, en manifolds de distribución, en tomas siamesas de edificios altos y en las líneas principales que alimentan las redes de hidrantes. En plantas petroquímicas, las conexiones DN100 son estándar en las tomas de alimentación de los carros bomba privados. El caudal que mueven estas conexiones puede superar los dos mil GPM, lo cual requiere diámetros que minimicen la pérdida de fricción.
Un error frecuente que he encontrado es intentar conectar un DN65 con un DN80 porque visualmente parecen similares. No lo son. Las garras no coinciden, los diámetros de sello son diferentes y la conexión simplemente no cierra. En la urgencia de una emergencia, alguien que no ha sido capacitado puede perder minutos intentando forzar una conexión que es físicamente imposible. La solución es marcar claramente el tamaño en cada conexión y cada boca de hidrante, y entrenar a la brigada para identificar los tamaños por el diámetro exterior de la cara de acoplamiento, no por la apariencia general.
Storz contra roscada: no es preferencia, es contexto
La decisión entre Storz y NST roscada no es una cuestión de cuál es mejor en abstracto. Ambas funcionan. Ambas sellan. Ambas mueven agua. La diferencia está en el contexto operativo.
En instalaciones industriales donde la brigada es propia y está entrenada, donde el equipo se especifica bajo un estándar corporativo y donde la velocidad de conexión puede hacer diferencia en los primeros minutos de un incendio, Storz tiene ventajas claras. La conexión es más rápida, más segura bajo estrés y elimina el riesgo de rosca cruzada.
En edificios de uso público donde los bomberos municipales son la primera respuesta, la conexión debe ser compatible con lo que los bomberos traen en su camión. En la Ciudad de México, Monterrey y Guadalajara, la mayoría de los cuerpos de bomberos ya trabajan con Storz. Pero en ciudades medianas y pequeñas, muchos equipos todavía usan NST. Si tu hidrante tiene Storz y los bomberos traen NST, necesitan un adaptador que probablemente no traen. Esa incompatibilidad puede costar minutos que el fuego aprovecha para crecer.
La solución práctica para instalaciones que necesitan compatibilidad con bomberos locales es especificar Storz en todo el sistema interno e instalar adaptadores Storz-NST de bronce permanentemente en las tomas exteriores accesibles a bomberos. Los adaptadores deben estar encadenados a la toma para que no desaparezcan y deben verificarse en cada inspección semestral para confirmar que los empaques están en buen estado.
He visitado plantas que instalaron adaptadores hace cinco años y nunca los verificaron. Cuando los revisamos, los empaques de goma estaban secos y agrietados por la exposición al sol y al calor. Un adaptador con empaque dañado sella en seco pero fuga bajo presión, que es precisamente cuando necesitas que no fugue.
Materiales y por qué importa elegir bien
Las conexiones Storz se fabrican en tres materiales principales, y cada uno tiene un rango de aplicación donde es la mejor opción y un rango donde es la peor.
El aluminio anodizado, generalmente aleación 6061-T6, es ligero, resistente a la corrosión atmosférica y relativamente económico. Es el material estándar para mangueras portátiles de brigada donde el peso importa porque alguien va a cargar esa manguera corriendo hacia el incendio. La limitación del aluminio es que no resiste ambientes con alta concentración de cloruros, como plantas costeras, plataformas marinas o instalaciones cercanas al mar. En esos ambientes, la corrosión por cloruros ataca al aluminio progresivamente hasta que las garras se debilitan y pueden fallar bajo presión.

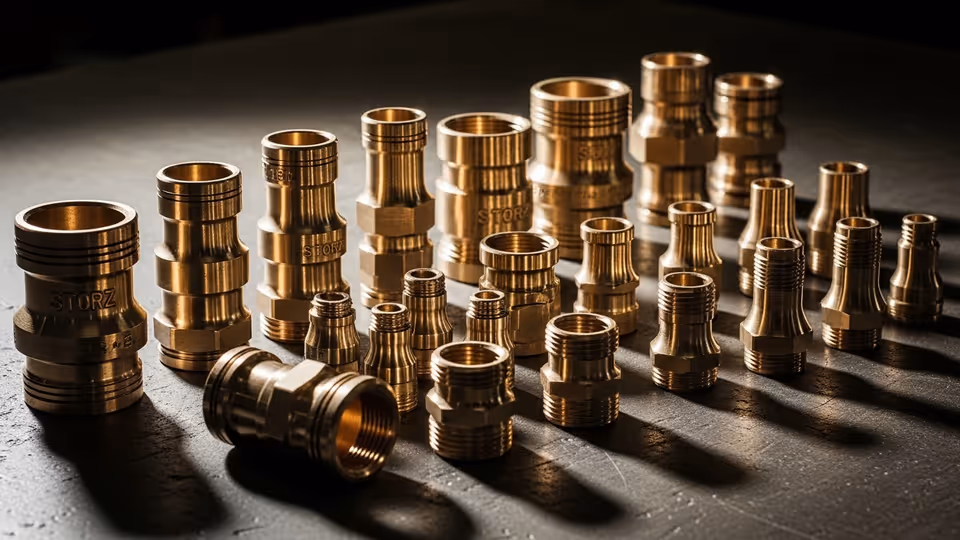

El bronce naval, aleación C46400 con sesenta por ciento de cobre, es el material para conexiones permanentes en sistemas fijos. Tiene mayor resistencia mecánica, excelente resistencia a la corrosión en casi cualquier ambiente y compatibilidad con agua potable. Los manifolds de distribución, las conexiones de bombas estacionarias y las tomas siamesas de edificios deben ser de bronce porque esas conexiones van a estar en servicio durante décadas, expuestas a la intemperie, y necesitan mantener su integridad sin mantenimiento constante.
El acero inoxidable 316 es para aplicaciones específicas donde ni el aluminio ni el bronce funcionan: ambientes con productos químicos agresivos, zonas con riesgo de corrosión galvánica por presencia de metales disímiles en el sistema, y aplicaciones donde la normativa sectorial exige inoxidable. El costo es significativamente mayor y en la mayoría de las instalaciones industriales mexicanas es innecesario.
El mantenimiento que hace la diferencia entre funcionar y fallar
El mantenimiento de una conexión Storz es mecánicamente simple, pero la simplicidad no significa que se haga. La inspección semestral consiste en revisar el empaque de goma buscando grietas, deformación o endurecimiento. Un empaque que ha perdido elasticidad no va a sellar bajo presión. Reemplazarlo toma treinta segundos y cuesta menos que un café. No reemplazarlo puede significar una fuga que reduce la presión disponible para combatir el incendio.
Las garras de enclavamiento deben revisarse buscando deformaciones, rebabas o corrosión activa. Una garra doblada puede impedir que la conexión cierre completamente. Una garra corroída puede romperse bajo la carga del acoplamiento, liberando la conexión bajo presión. En cualquiera de los dos casos, la conexión debe reemplazarse completa, no repararse.
El mecanismo de acoplamiento debe probarse en seco: conectar y desconectar verificando que las garras deslizan suavemente y que el seguro anti-desacoplamiento funciona en las conexiones que lo tienen. Si el acoplamiento requiere fuerza excesiva, la causa generalmente es corrosión en las superficies de contacto o deformación de las garras. La lubricación de las superficies de contacto con silicona aprobada para agua potable reduce la fricción y protege contra la corrosión.
Un criterio de reemplazo que muchos ignoran es la antigüedad. Las conexiones de aluminio con más de quince años de servicio deben evaluarse técnicamente con prueba de carga, incluso si visualmente se ven bien. La fatiga del material y la corrosión interna pueden debilitar las garras sin que sea visible externamente.
Lecturas relacionadas
Los adaptadores que deberían estar ahí y generalmente no están
En cualquier instalación que use Storz internamente y que dependa de bomberos municipales como respuesta externa, debe haber adaptadores de transición Storz a NST almacenados en el tablero de control de incendios y en el gabinete más cercano a la entrada principal. No dentro de la oficina del jefe de seguridad. No en el almacén de mantenimiento. En un lugar accesible para los bomberos que van a llegar sin conocer tu planta, sin saber dónde está el almacén y sin tiempo para buscar.
Los adaptadores deben estar correctamente identificados con el tamaño de cada extremo, deben ser del mismo material que las conexiones del sistema para evitar corrosión galvánica, y deben someterse a las mismas inspecciones semestrales que el resto de las conexiones. Un adaptador guardado en una caja desde hace tres años con el empaque seco no va a sellar cuando los bomberos lo necesiten.
La falta de adaptadores de transición accesibles no es solo un riesgo operativo. Es una responsabilidad legal. Si un incendio causa daños porque los bomberos no pudieron conectarse al sistema privado por incompatibilidad de conexiones y la instalación no tenía adaptadores disponibles, el responsable del inmueble va a tener que explicar por qué no se previó algo tan básico y tan económico.
