La toma siamesa es uno de los elementos más críticos de un sistema contra incendios y uno de los que recibe menos atención en el mantenimiento rutinario. Solo se necesita cuando el sistema interno ya está bajo demanda máxima — y en ese momento, si no funciona, los bomberos no pueden reforzar la presión desde su camión cisterna.
Esta guía cubre los requisitos de instalación conforme a NFPA 14, las diferencias entre tipos de FDC, el problema de compatibilidad de roscas en México y el programa de mantenimiento que exige NFPA 25.
¿Qué son las tomas siamesas?
FDC (Fire Department Connection) es la conexión para el departamento de bomberos. Se llama toma siamesa porque tiene dos bocas de entrada en “Y” que convergen en una sola salida hacia la red interna del edificio.
Cuando un incendio consume más agua de la que el sistema interno puede proveer —bomba al límite hidráulico, tanque agotado o presión municipal insuficiente— los bomberos conectan sus mangueras a las dos bocas de la siamesa e inyectan agua directamente desde su camión autobomba hacia la red interna. Esto mantiene la presión en gabinetes y rociadores durante el tiempo necesario para controlar el incendio. Sin una FDC funcional y accesible, esa opción no existe.
¿Qué es una toma de bomberos siamesa?
NFPA 14 trata los componentes e instalación de sistemas standpipe. Una toma de bomberos se coloca donde el personal de respuesta pueda identificarla, llegar con el vehículo y conectar sin atravesar el edificio ni retirar obstáculos. La altura, el acceso y la identificación se validan contra el proyecto, la autoridad local y el cuerpo de bomberos que responderá al inmueble.
La placa debe identificar el sistema que recibe la inyección, por ejemplo standpipe, rociadores o combinado. Los tapones compatibles, las cadenas y la limpieza de las bocas reducen la entrada de suciedad y permiten conservar la conexión disponible. Cuando la configuración incluye una válvula check interna, ésta limita el flujo inverso hacia el exterior; su condición se comprueba dentro del programa de inspección.
¿Qué son las conexiones siamesas?
Cuando el edificio tiene standpipe y rociadores automáticos, puede usarse una FDC combinada o conexiones separadas. La decisión se toma con los cálculos hidráulicos, la demanda de cada sistema y la estrategia de respuesta; cada conexión debe quedar identificada con el sistema que alimenta.
En la práctica mexicana, los edificios de uso mixto frecuentemente terminan con una FDC combinada sin validación hidráulica, lo que puede resultar en que la inyección al sistema de rociadores despresuriza el standpipe justo cuando más se necesita.
Medidas y altura de instalación
Las configuraciones comerciales pueden incluir entradas de 2½ pulgadas y rosca NH/NST, pero no se debe asumir que toda corporación local usa el mismo acople. Antes de especificar una FDC, el proyectista confirma con el cuerpo de bomberos la conexión de sus líneas y documenta adaptadores, ubicación y responsable de resguardo. Esa verificación evita descubrir una incompatibilidad durante una emergencia.
Inspección y mantenimiento según NFPA 25
NFPA 25 organiza la inspección, prueba y mantenimiento de los sistemas de agua contra incendio. Para la FDC, el programa debe verificar acceso libre, señalización legible, tapones, condición de roscas o acoples, cadenas, corrosión y función de los componentes internos. La prueba se coordina con el sistema para controlar cualquier señal o afectación temporal; los métodos y frecuencias se definen con la edición aplicable, el fabricante y el programa del inmueble.
¿Cuánto cuesta una toma siamesa?
Los siguientes problemas se documentan repetidamente en auditorías de sistemas contra incendios en edificios industriales y comerciales en México:
FDC bloqueada por obra civil: durante una remodelación, la siamesa queda dentro del perímetro de obra, bloqueada por andamios o enterrada bajo concreto nuevo. Nadie del edificio supervisa el acceso a equipos críticos durante la obra, y la FDC queda inutilizable de forma permanente.
Sin señalización visible desde la calle: la siamesa está en la fachada pero cubierta por vegetación o un anuncio instalado años después. En oscuridad o con visibilidad reducida por humo, los bomberos no la encuentran.
Tapones robados sin cadena: los tapones de bronce tienen valor como chatarra y desaparecen. El interior queda expuesto a basura y roedores; cuando los bomberos conectan, el material obstruye el clapper.
Clapper trabado: sin mantenimiento, la válvula check puede quedar fija en posición cerrada por corrosión. Los bomberos inyectan agua sin saber que no llega al sistema interno.
Rosca incompatible no documentada: FDC con rosca NST, bomberos con rosca local diferente, sin adaptadores disponibles en el incendio.
| Defecto | Consecuencia en emergencia | Prevención |
|---|---|---|
| FDC bloqueada por obra | Bomberos no pueden conectar | Supervisión durante cualquier obra civil |
| Sin señalización visible | Tiempo perdido buscando la FDC | Revisión trimestral de visibilidad desde calle |
| Tapones robados | Interior contaminado, clapper obstruido | Cadenas metálicas, revisión trimestral |
| Clapper trabado | Agua inyectada no llega al sistema | Prueba de flujo anual, inspección del clapper |
| Rosca incompatible | Bomberos no pueden conectar sus mangueras | Verificación con el cuerpo de bomberos local antes del proyecto |
Si el edificio que gestionas tiene una FDC instalada, la primera acción es verificar que pasa los criterios de inspección trimestral descritos en este artículo: tapones presentes, señalización visible desde la vía pública, bocas sin obstrucción y acceso despejado. Si alguno de estos puntos falla, el sistema no puede considerarse operativo en ese componente.

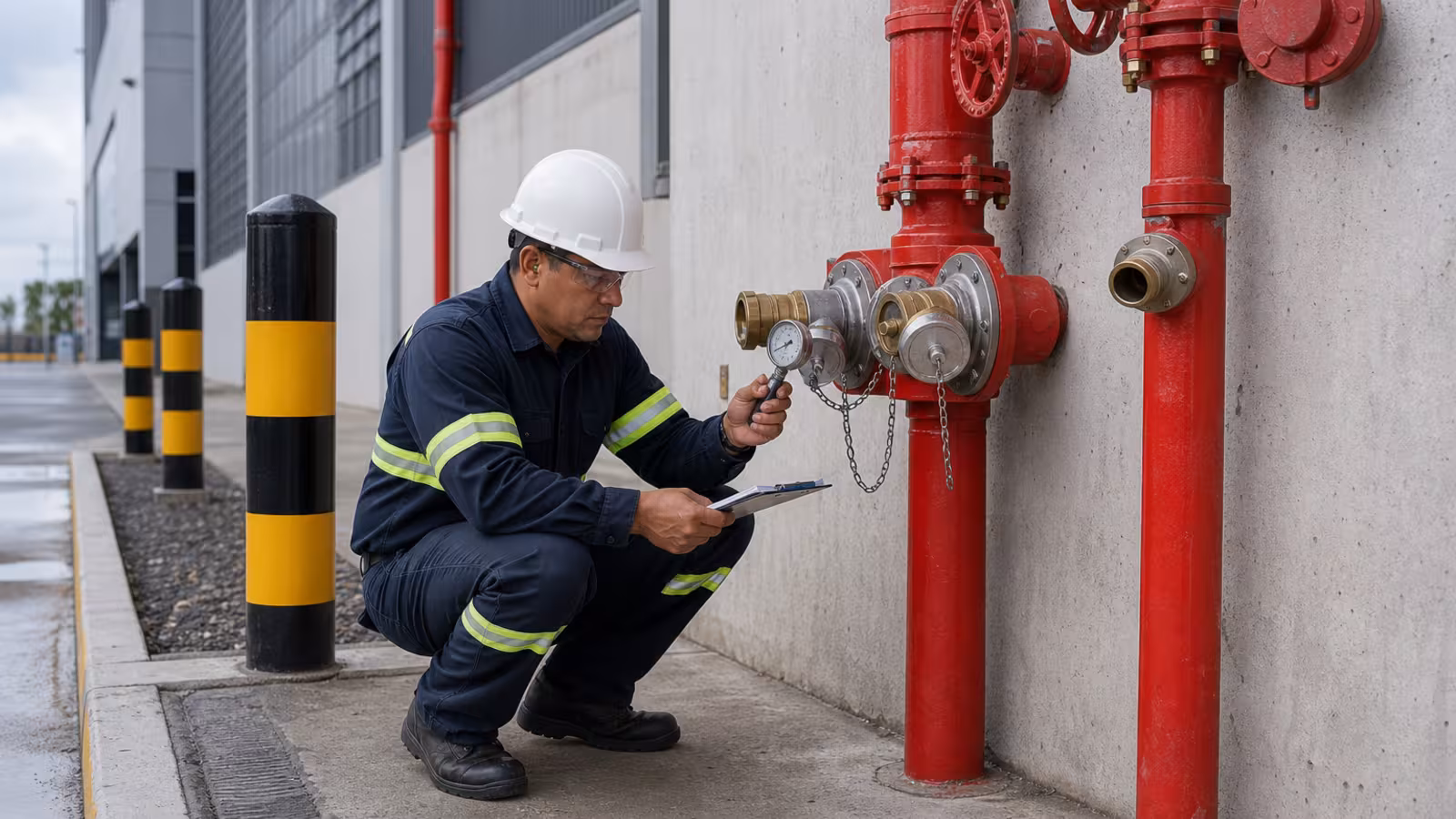

Secuencia de verificación en sitio
La revisión inicia desde la ruta por la que llegaría el vehículo de bomberos. Se confirma que la toma pueda identificarse sin depender de información verbal del personal y que no haya portones cerrados, mobiliario, vehículos o elementos de obra que impidan acercar las líneas. Después se verifica que la identificación corresponda al sistema real; una conexión rotulada como rociadores cuando alimenta un standpipe puede cambiar la estrategia de respuesta.
En la conexión se comprueban tapones, cadenas, roscas o acoples, corrosión, golpes y residuos. Los tapones se retiran únicamente bajo un procedimiento que considere la presión o el agua que pueda existir detrás del componente. La inspección visual no confirma por sí sola el paso de agua: cuando corresponde realizar una prueba, ésta se coordina con la operación del inmueble, la alarma y el responsable de la red para evitar que una condición temporal se interprete como una emergencia o deje un sector sin control.

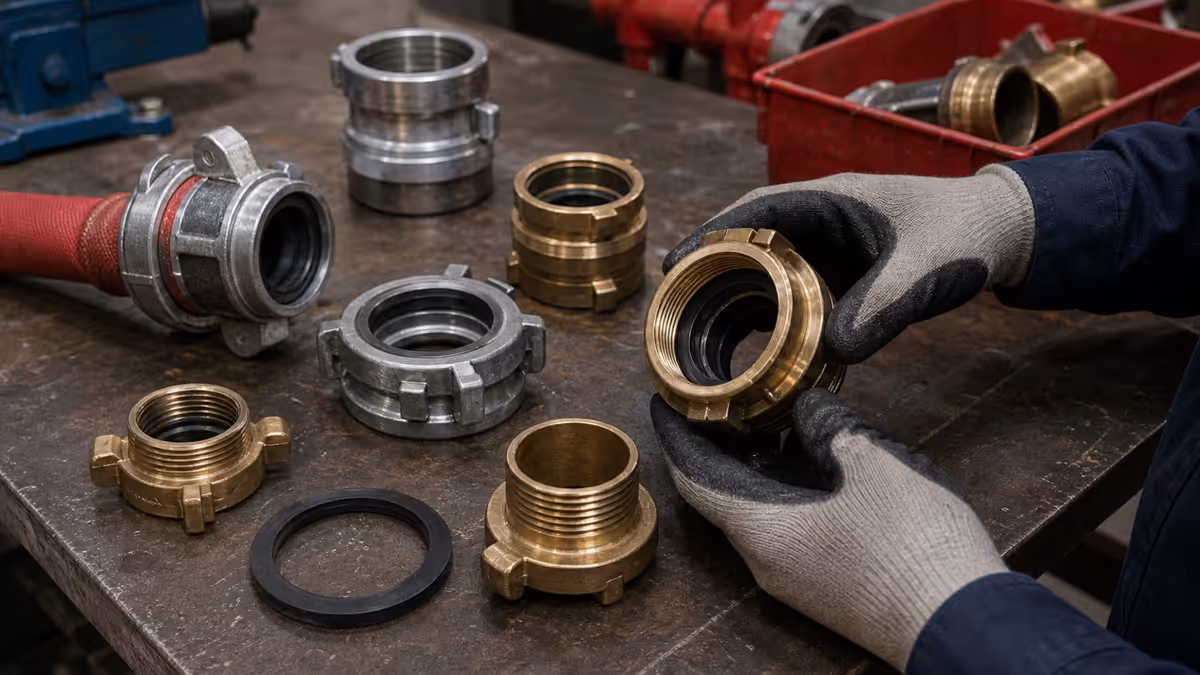

La compatibilidad se verifica con una muestra real de las conexiones del cuerpo de bomberos local o con un adaptador identificado y resguardado en el sitio. No basta con llamar “universal” a una rosca: un acople incompatible puede impedir la inyección de agua aunque la toma esté limpia y correctamente señalizada. El plano de protección debe indicar ubicación, sistema alimentado, tipo de entrada y cualquier adaptador necesario; esa información se revisa después de una remodelación o sustitución de la toma.
Los defectos encontrados se corrigen antes de depender de la FDC. Una cadena ausente, un tapón que no se retira, una señal cubierta o una rosca dañada se documentan con evidencia y responsable. Si la intervención requiere aislar parte de la red, se aplica el control de impairment del inmueble y se registra la restitución. El objetivo no es completar una lista, sino asegurar que la conexión esté disponible, identificada y compatible con la respuesta que se espera.
El costo de una toma siamesa no debe evaluarse aislado del proyecto. El material, número de entradas, diámetro, tipo de acople, tapones, cadena, clapper, acabado, placa y condición de montaje cambian la configuración requerida. Para cotizar con precisión, entregue el plano, fotografías de la ubicación, sistema que alimentará y la conexión confirmada con el cuerpo de bomberos. Así se evita comprar una pieza comercialmente similar que no pueda integrarse a la red existente.
Al recibir una toma nueva, compare la ficha del producto contra la orden de compra y el plano antes de instalarla. Verifique material, entradas, rosca o acople, tapones, accesorios y placa. Después del montaje, actualice el inventario y deje el acceso libre; una pieza correcta puede perder su utilidad si queda detrás de una reja, una jardinería o una intervención arquitectónica posterior.
La evidencia de entrega puede incluir fotografías de frente y de la ruta de acceso, identificación legible y constancia de la configuración instalada. Esta evidencia facilita futuras inspecciones, relevos de personal y la validación de una reposición sin depender de recuerdos o supuestos en sitio.
En Gama de México contamos con tomas siamesas de bronce Elkhart Brass en configuraciones de 2½” × 2½” con rosca NST, tapones con cadena y válvulas check internas, para instalación en nuevos proyectos o reposición de equipos deteriorados. Solicita especificaciones técnicas y disponibilidad.
