Los tipos de válvulas contra incendio se seleccionan por su función hidráulica: aislar, controlar, cambiar dirección, supervisar o impedir retorno. Una compuerta OS&Y, una válvula de globo, una angular, una mariposa y una check no son intercambiables; la ubicación, presión nominal, listado y pérdida de carga deben corresponder a la memoria hidráulica y al sistema protegido.

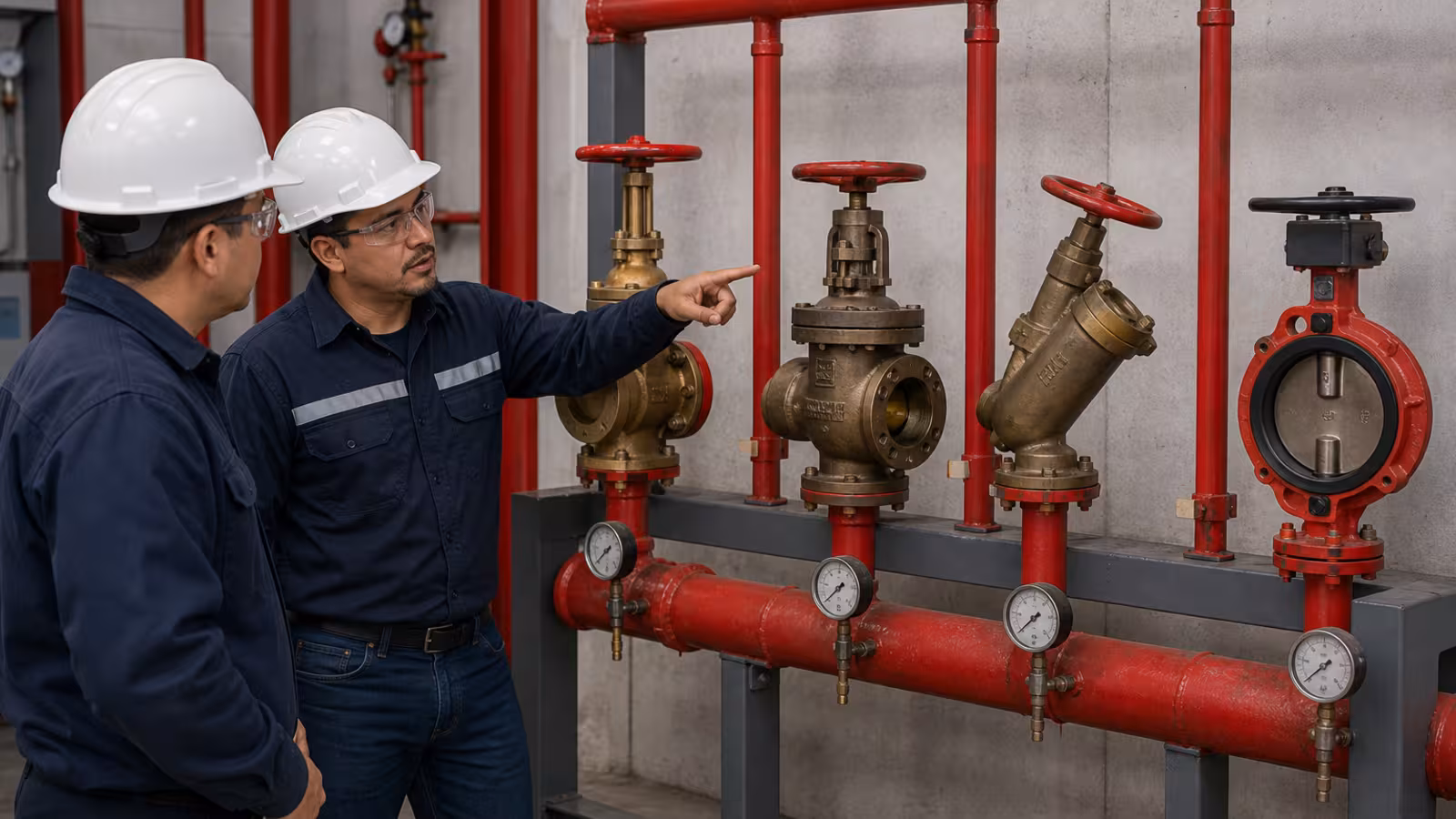

Tipos de válvulas en un sistema contra incendio
| Posición | Tipo de válvula | Pérdida de carga aprox. | Norma de referencia |
|---|---|---|---|
| Línea troncal principal | OS&Y compuerta | < 1 diámetro equiv. | NFPA 13 |
| Control de zona de rociadores | Mariposa + tamper switch | 5–8 diámetros equiv. | NFPA 13 |
| Suministro a bomba contra incendio | OS&Y hierro dúctil | < 1 diámetro equiv. | NFPA 20 |
| Descarga de bomba | OS&Y o mariposa supervisada | < 1 diámetro equiv. | NFPA 20 |
| Derivación a gabinete de manguera | Angular de bronce | 30–40 diámetros equiv. | NFPA 14 |
| Regulación de presión / bypass | Globo bronce | 30–40 diámetros equiv. | NFPA 13 |
| Antirretorno descarga bomba | Check swing / disco | 10–20 diámetros equiv. | NFPA 20 |
| Conexión siamesa FD / ingreso | Check + tapa ciega | Baja | NFPA 13 |
La pérdida en “diámetros equivalentes” es la longitud de tubería recta del mismo diámetro que produciría la misma pérdida por fricción que la válvula. En una red donde el troncal alimenta rociadores a 50 metros de distancia, acumular 40 diámetros equivalentes de pérdida en cada válvula de regulación es la diferencia entre llegar a 68 PSI o a 52 PSI en la cabeza más remota.
¿Qué es una válvula de compuerta OS&Y?
La válvula de compuerta con vástago ascendente, OS&Y (Outside Screw and Yoke), es el estándar para líneas principales en sistemas contra incendio. Su paso completo permite que el agua fluya sin restricción cuando está totalmente abierta, con una pérdida de carga mínima equivalente a menos de un diámetro de tubería en longitud equivalente. En una red donde cada PSI cuenta para llegar al rociador más remoto, esa diferencia es significativa.
NFPA 13 requiere que las válvulas de control en sistemas de rociadores sean de indicación visual. La OS&Y cumple ese requisito de forma inherente: si el vástago está afuera, la válvula está abierta. Si está adentro, está cerrada. No hay ambigüedad, no se necesita indicador adicional y cualquier rondín de inspección puede verificar el estado a distancia. Esa simplicidad la ha convertido en la válvula obligada para control principal de sistemas de rociadores, alimentaciones de bombas contra incendio según NFPA 20 , y cabeceras de sistemas de tubería vertical según NFPA 14.
Las OS&Y para servicio contra incendio se fabrican en hierro dúctil con internos de bronce y sellos elastoméricos. Presiones de trabajo de 175 PSI en diámetros grandes (8 a 12 pulgadas) hasta 250 PSI en diámetros de 2.5 a 6 pulgadas. Para aplicaciones en plantas petroquímicas o refinerías donde la red opera por encima de 250 PSI, existen OS&Y en acero al carbono con presiones nominales de 300 a 350 PSI conforme a ANSI clase 150 y 300.
La diferencia entre OS&Y y NRS (Non-Rising Stem) es crítica. La NRS tiene vástago oculto sin indicación visual del estado. NFPA 13 la prohíbe como válvula de control en la mayoría de las aplicaciones de rociadores. Su uso se limita a instalaciones subterráneas con indicador de posición independiente y supervisión eléctrica.
Válvula de globo y angular: cuándo se usan
La válvula de globo tiene un diseño de paso tortuoso donde el flujo entra, sube, cruza el asiento, baja y sale. Esa geometría genera una pérdida de carga de 30 a 40 diámetros equivalentes, lo que la descalifica para líneas troncales. Pero esa misma restricción la hace útil donde se necesita regular caudal o limitar presión: derivaciones a conexiones de manguera de 2½ pulgadas, líneas de llenado de tanques, bypasses de bombas donde se necesita estrangular el flujo de forma controlada.
La válvula angular resuelve un problema geométrico: cambiar la dirección del flujo 90° y controlar el paso en un solo cuerpo. En estaciones de manguera donde el espacio detrás del gabinete es reducido, en conexiones siamesas en fachadas, o en derivaciones de hidrantes donde la tubería llega horizontal y la salida es vertical, la angular elimina un codo y una válvula por separado. Menos componentes, menos juntas, menos puntos de fuga. NFPA 14 acepta la angular de bronce para conexiones de 1½ y 2½ pulgadas en sistemas de manguera Clase I, II y III.
Las válvulas de globo y angular para servicio contra incendios se fabrican en bronce UL/FM con presiones de trabajo de 175 a 300 PSI. El bronce resiste la corrosión en líneas de agua estancada mejor que el hierro dúctil, lo cual es relevante en conexiones que permanecen cerradas durante meses y se abren solo en emergencias o pruebas anuales conforme a NFPA 25 .
Válvula check o de retención
La válvula check previene el reflujo en puntos donde el retorno de agua comprometería el sistema. La descarga de la bomba contra incendio lleva una check (NFPA 20 ) que impide que la presión de la red empuje agua de regreso cuando la bomba se apaga. Cada conexión del departamento de bomberos lleva una check que impide que el agua del sistema salga por la siamesa cuando la bomba está operando. Cada zona de sistema de tubería seca o preacción lleva una check en la alimentación.
Check de columpio (swing check) para líneas horizontales de 4 pulgadas en adelante. Check de disco (wafer check) donde el espacio axial es limitado — cuartos de bombas donde cada centímetro de tubería está comprometido. Ambas en hierro dúctil para los rangos de presión de 175 a 250 PSI que los sistemas contra incendio requieren.
Válvula mariposa supervisada
La mariposa con interruptor de supervisión (tamper switch) ha ganado terreno en sistemas de rociadores como válvula de seccionamiento de zona. Ventaja principal: un cuarto de vuelta abre o cierra completamente, simplificando la operación y reduciendo el tiempo de cierre en mantenimientos. Pérdida de carga moderada — menor que la de globo, mayor que la de compuerta.
NFPA 13 acepta la mariposa como válvula de control con supervisión eléctrica. El tamper switch envía una señal al panel de alarma cuando alguien mueve la válvula de su posición normal. Eso resuelve la única debilidad de la mariposa: que su indicador de posición (una palanca en la parte superior) puede ser difícil de verificar visualmente en instalaciones con tuberías a gran altura. Con supervisión eléctrica, cualquier movimiento no autorizado genera una señal de trouble en el panel.
En diámetros de 2 a 8 pulgadas, la mariposa con tamper switch en hierro dúctil con disco de acero inoxidable y asiento de EPDM es una opción probada para seccionamiento de zonas de rociadores en naves industriales con múltiples zonas donde se necesita aislar un sector sin afectar el resto del sistema.
Cómo elegir
Compuerta OS&Y en líneas principales y controles de sistema. Mariposa con tamper switch para seccionamiento de zonas. Globo o angular en derivaciones y conexiones de manguera. Check en cada punto donde el reflujo es un riesgo. No es una preferencia de marca ni de precio — es la selección que minimiza pérdidas hidráulicas en las líneas troncales y permite control preciso en las derivaciones.
Cuando hay duda entre dos tipos, el cálculo hidráulico de pérdidas resuelve la discusión. Nosotros dimensionamos las válvulas de cada proyecto considerando la presión disponible, el caudal de demanda y las pérdidas acumuladas en la red. Eso se complementa con los herrajes y conexiones correctos para cada punto de la instalación y, cuando el sistema incluye monitores, con la selección de válvulas que soporten el caudal y la presión que el monitor exige.
Instalación y supervisión
Cada válvula debe instalarse con orientación, accesibilidad, identificación y método de supervisión compatibles con su ficha y con el plano hidráulico. Antes de cerrar una válvula para mantenimiento, se identifica el área afectada, se comunica el estado del sistema y se registra la restitución de la posición normal. Una válvula correcta en catálogo puede convertirse en un punto débil si queda sin acceso, sin indicación o sin evidencia de su condición.
