Un transformador de potencia en llamas es una emergencia industrial de primera categoría. El aceite dieléctrico que circula en el interior del equipo para refrigeración e isolación eléctrica es altamente inflamable, con punto de inflamación entre 140°C y 170°C dependiendo de la formulación. Cuando un fallo dieléctrico interno libera ese aceite caliente en contacto con una fuente de ignición, el incendio que resulta tiene alta energía calorífica, genera columnas de humo denso con partículas conductoras que contaminan subestaciones adyacentes y puede propagar el fuego a transformadores vecinos en cuestión de minutos.
La pérdida de un transformador de potencia tiene consecuencias que van mucho más allá del equipo físico. Los tiempos de reposición para transformadores de alta capacidad son de 12 a 24 meses en condiciones normales. El costo directo de reemplazo puede superar los cinco millones de pesos para equipos de transmisión, sin contar el impacto económico de la interrupción del suministro eléctrico industrial, las multas regulatorias y los daños a equipos conectados. Por eso la protección activa contra incendios en subestaciones eléctricas no es opcional: es una inversión cuya tasa de retorno se calcula contra la probabilidad de pérdida de un activo crítico de altísimo valor.

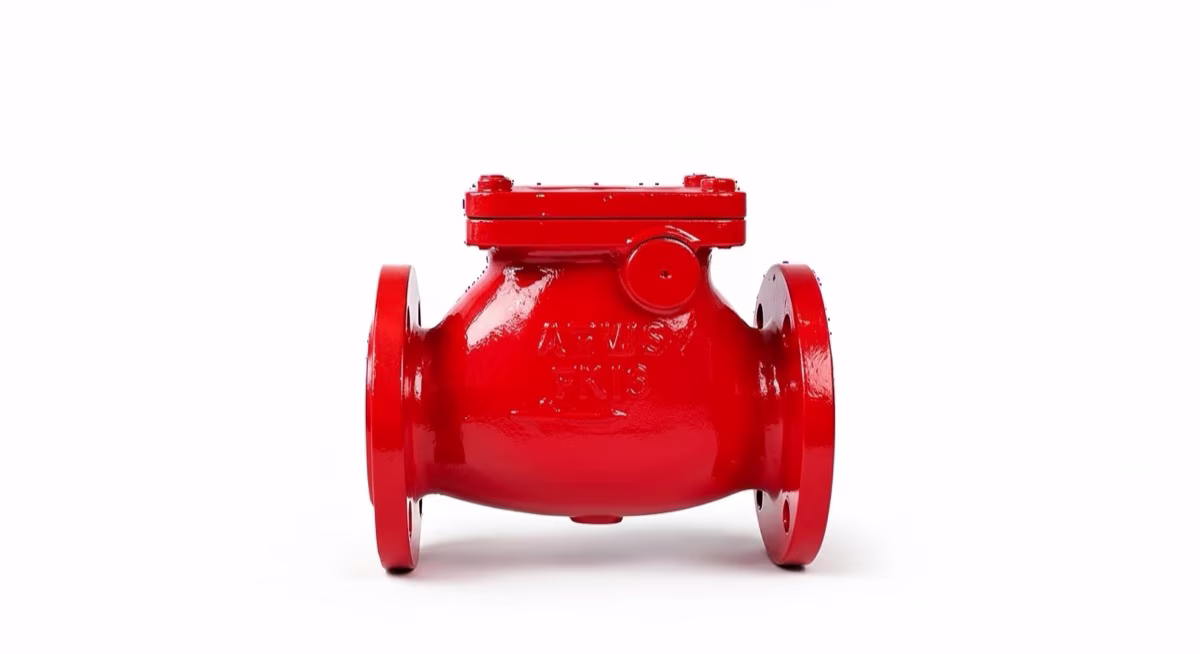

La válvula de diluvio es el componente central del sistema de agua pulverizada que protege estos equipos. No es simplemente una válvula que se abre al detectar humo. Es un dispositivo hidráulico preciso, diseñado para activarse de forma confiable en condiciones de emergencia, liberar el caudal exacto que el sistema requiere y permanecer abierto hasta que se ordene su cierre manual o automático. Entender cómo funciona, cómo se selecciona y cómo se mantiene es fundamental para cualquier ingeniero responsable de subestaciones eléctricas, plantas industriales o instalaciones con transformadores de potencia.
Principio de Operación: Cómo Funciona una Válvula de Diluvio

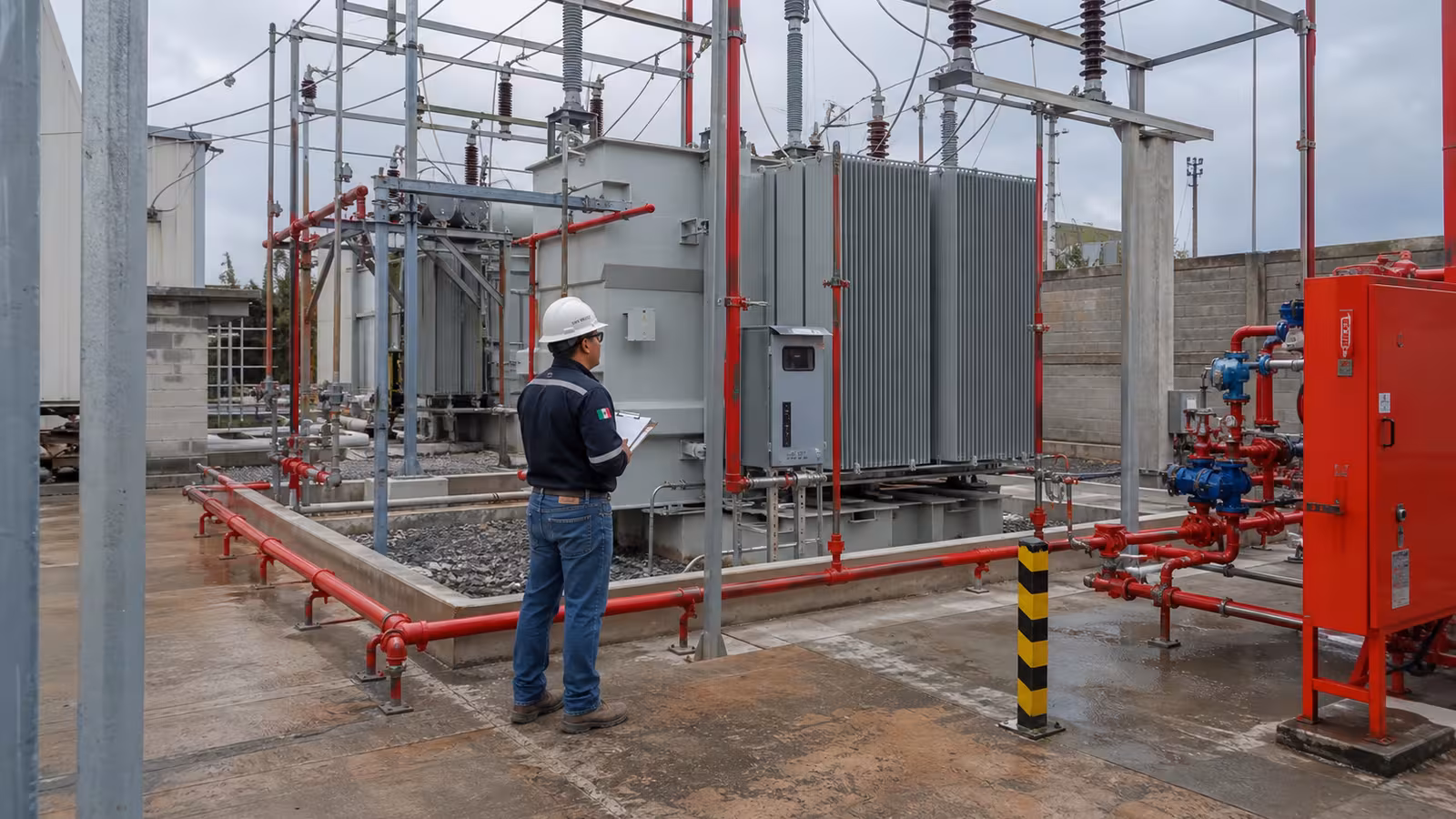

El Sistema de Agua Pulverizada en su Conjunto
Una válvula de diluvio no opera en aislamiento. Es un componente dentro de un sistema que incluye la fuente de agua y la bomba, la tubería de suministro, la válvula misma con su sistema de actuación, las tuberías de distribución y finalmente las boquillas de agua pulverizada orientadas sobre el equipo protegido. La válvula mantiene normalmente seca la tubería de distribución y las boquillas. Solo cuando se activa permite el paso del agua desde el suministro hasta las boquillas de descarga.
Este diseño “seco” downstream de la válvula tiene una implicación operacional importante: el tiempo desde la activación de la válvula hasta la descarga de agua por las boquillas no es instantáneo. El sistema necesita tiempo para llenar la tubería de distribución con agua. Un sistema bien diseñado minimiza ese tiempo manteniendo pequeñas longitudes de tubería entre la válvula y las boquillas, pero el diseñador debe calcular y documentar el tiempo de llenado para verificar que cumple con los requisitos del riesgo protegido.
Modos de Actuación
| Modo | Descripción | Aplicación Típica |
|---|---|---|
| Eléctrico (solenoide) | Señal 24VDC o 120VAC activa el solenoide que libera la cámara | Subestaciones con panel de control central |
| Neumático | Presión de aire activa el actuador neumático | Zonas con atmósferas explosivas (ATEX) |
| Hidráulico (piloto) | Detector termoeléctrico libera presión piloto | Sistemas sin energía eléctrica disponible |
| Manual | Palanca o volante de apertura manual | Respaldo o pruebas de sistema |
La mayoría de los sistemas modernos de protección de transformadores utilizan actuación eléctrica con detectores de llama UV/IR como iniciadores. Esto permite tiempos de respuesta muy cortos (detectores de llama responden en segundos, mientras que los detectores de temperatura o fusibles térmicos pueden tardar minutos) y la posibilidad de activación manual desde sala de control remota.
El Diafragma de Actuación: Corazón de la Válvula
La válvula de diluvio opera mediante un diafragma flexible o un émbolo que, bajo presión de la cámara de actuación, mantiene el obturador cerrado contra el asiento. La presión en la cámara es igual o levemente superior a la presión de suministro. Cuando el sistema de detección ordena la apertura, una válvula piloto libera la presión de la cámara de actuación. Sin la presión de retención, la presión del suministro empuja el obturador hacia arriba, abre el paso y el agua fluye hacia la tubería de distribución.
El mantenimiento de la cámara de actuación es crítico precisamente porque es la parte del sistema que trabaja bajo presión continua. La acumulación de sedimentos, los depósitos calcáreos o la corrosión del diafragma pueden hacer que la válvula no abra cuando el detector la ordena, que tarde más de lo calculado en abrir, o en casos extremos que se active sin señal del detector. Las tres fallas son inaceptables y se previenen con el programa de inspección que establece NFPA 25.
Normativa Aplicable: NFPA 15 y Regulaciones Nacionales
NFPA 15: Standard for Water Spray Fixed Systems
NFPA 15 es el estándar de referencia para el diseño, instalación, prueba y mantenimiento de sistemas de agua pulverizada. Define los parámetros de diseño, las densidades mínimas de aplicación para diferentes tipos de riesgo, los requisitos hidráulicos y los procedimientos de aceptación. Cualquier sistema de protección de transformadores eléctricos con aceite dieléctrico debe diseñarse conforme a NFPA 15, incluyendo la selección de las válvulas de diluvio.
Los parámetros clave que NFPA 15 establece para transformadores:
| Parámetro | Valor Típico NFPA 15 | Observaciones |
|---|---|---|
| Densidad de aplicación mínima | 0.25-0.50 GPM/ft² | Según capacidad en kVA y tipo de aceite |
| Área de aplicación | Superficie proyectada + derrames | Incluir fosa de contención si existe |
| Tiempo de operación del sistema | 30 minutos mínimo | Para suministro de agua del diseño |
| Tamaño mínimo de boquillas | 3/8” de orificio | Para evitar obstrucciones por sedimentos |
| Prueba hidrostática | 200 PSI o 50 PSI sobre presión de trabajo | La mayor de las dos |
Cumplimiento con NOM y Regulaciones CFE
En México, las instalaciones eléctricas de alta tensión deben cumplir con las especificaciones de la Comisión Federal de Electricidad (CFE) para instalaciones conectadas a la red, así como con el Reglamento de Instalaciones Eléctricas de la STPS para instalaciones industriales. Las especificaciones CFE para protección contra incendios en subestaciones referencian NFPA 15 como estándar técnico aplicable. Las empresas con instalaciones propias que no conectan a la red CFE deben igualmente documentar el cumplimiento con NFPA 15 para efectos de aseguradoras industriales.
Selección de la Válvula de Diluvio Correcta
Parámetros de Dimensionamiento
La selección de la válvula comienza con el cálculo hidráulico del sistema. Los parámetros determinantes son:
Caudal de diseño total: Es la suma del caudal de todas las boquillas que operan simultáneamente. Para un transformador de 100 MVA con superficie de 80 m² y densidad de diseño de 12 L/min/m², el caudal total es 960 L/min (253 GPM).
Presión disponible en la válvula: Es la presión que entrega el sistema de suministro en el punto de conexión de la válvula, menos las pérdidas por fricción hasta las boquillas más lejanas. La presión mínima disponible generalmente es de 50 PSI (3.5 bar).
Diámetro nominal de la válvula: Se selecciona para que a la presión disponible el caudal de diseño pase a través de la válvula con pérdida de carga menor al 10% de la presión total disponible. Los diámetros más frecuentes en protección de transformadores son 3”, 4” y 6”.
| Diámetro Nominal | Caudal Típico a 50 PSI | Aplicación |
|---|---|---|
| 2” (50mm) | 150-200 GPM | Transformadores pequeños <10 MVA |
| 3” (80mm) | 300-450 GPM | Transformadores de distribución 10-50 MVA |
| 4” (100mm) | 550-750 GPM | Transformadores de poder 50-200 MVA |
| 6” (150mm) | 1,200-1,800 GPM | Transformadores de transmisión >200 MVA |
Materiales y Certificaciones
Para instalaciones en zonas industriales de México, especialmente en entornos con alta humedad, salinidad costera o ambientes corrosivos, el material del cuerpo de la válvula es importante. Las opciones más comunes son:
- Hierro fundido con recubrimiento epóxico: Económico, adecuado para ambientes interiores o exteriores protegidos
- Hierro dúctil: Mayor resistencia mecánica, mejor para sistemas con alta presión o golpe de ariete frecuente
- Bronce o latón: Cuerpos pequeños (hasta 2”), excelente resistencia a la corrosión en ambientes húmedos
La certificación UL/FM de la válvula es un requisito para proyectos que deben cumplir con especificaciones de aseguradoras internacionales. Verificar que el número de archivo UL o FM esté vigente antes de la compra.
Integración con el Sistema de Detección
La válvula de diluvio debe integrarse con el sistema de detección de incendios de la subestación. Los detectores de llama UV/IR son los más adecuados para transformadores por su velocidad de respuesta (detectan la llama antes de que se desarrolle el incendio completo) y su inmunidad a falsas alarmas por luz solar o iluminación artificial. El cableado del actuador de la válvula, el panel de control y los detectores debe diseñarse con redundancia suficiente para garantizar la activación incluso con un fallo parcial del circuito.
Para subestaciones con múltiples transformadores, un diseño común es tener una válvula de diluvio independiente por transformador, todas conectadas al mismo panel de detección y control pero con actuadores independientes. Esto permite que la activación de protección en un transformador no interrumpa la operación de los adyacentes que estén funcionando correctamente.
Mantenimiento Conforme a NFPA 25
Programa de Inspección para Válvulas de Diluvio
NFPA 25 es el estándar para inspección, prueba y mantenimiento de sistemas de protección contra incendios con agua. Las válvulas de diluvio tienen un programa de mantenimiento específico que debe seguirse para garantizar su operatividad.
| Frecuencia | Actividad | Criterio de Aprobación |
|---|---|---|
| Mensual | Verificación visual: sin fugas, posición correcta del indicador | Sin fugas visibles, indicador en posición supervisada |
| Semestral | Prueba del actuador (sin abrir la válvula completa en sistemas en servicio) | Actuador responde en <5 segundos a señal de prueba |
| Anual | Activación completa con agua, verificación de todas las boquillas | Flujo uniforme por todas las boquillas, tiempo de apertura <30s |
| Anual | Inspección interna del diafragma y cámara de actuación | Sin sedimentos, sin daño al diafragma, asiento limpio |
| Quinquenal | Prueba hidrostática a 200 PSI o 50 PSI sobre presión de trabajo | Sin fugas en cuerpo, bridas ni conexiones por 2 horas |
La prueba anual de activación completa es el punto donde más sistemas fallan. El agua descargada durante la prueba debe disponerse de forma controlada, ya que puede arrastrar aceite residual de la fosa de contención o generar corriente eléctrica de baja tensión si hay equipos energizados en la zona. Planificar la prueba con el área de operaciones para coordinar el despeje del equipo y la disposición del agua de prueba.
Registro Documental
Todo mantenimiento de válvulas de diluvio debe quedar documentado con fecha, nombre del técnico, resultado de la inspección y acciones tomadas. Esta documentación es requerida por NFPA 25 y es la evidencia principal durante auditorías de protección civil, revisiones de seguros y certificaciones ISO. Un sistema bien mantenido sin documentación equivale a un sistema sin mantenimiento para efectos de cumplimiento normativo.
Distribución Nacional: Cobertura en Toda la República
Envíos a Todo México
Gama de México distribuye válvulas de diluvio y equipos para sistemas de agua pulverizada en toda la República. Nuestro inventario incluye válvulas en diámetros de 2” a 6” con actuación eléctrica, neumática e hidráulica, certificadas para aplicaciones en subestaciones eléctricas, instalaciones petroquímicas y plantas industriales.
Zona Norte: Las instalaciones industriales de Nuevo León, Coahuila, Chihuahua y Tamaulipas concentran una alta densidad de subestaciones eléctricas industriales y generación eléctrica privada. Atendemos proyectos de protección de transformadores en esta región con disponibilidad de inventario para entrega en 24-48 horas para productos estándar.
Zona Centro: La Ciudad de México, Estado de México, Querétaro, Guanajuato y Jalisco tienen la mayor concentración de instalaciones industriales con transformadores de poder que requieren protección activa. Ofrecemos servicio de asesoría técnica in-situ para proyectos de nueva instalación y actualización de sistemas existentes.
Zona Petrolera (Golfo): Veracruz, Tabasco y Campeche concentran la infraestructura petroquímica y de refinación más importante del país. Mantenemos inventario de válvulas de diluvio certificadas FM Approved para proyectos en instalaciones de PEMEX y proveedores del sector energético. Los sistemas de protección en esta región frecuentemente combinan agua pulverizada con espuma AFFF, lo que requiere válvulas de diluvio especializadas para doble servicio.
Zona Sur y Sureste: Atendemos instalaciones de generación eléctrica y transmisión en estados del sur con tiempos de entrega de 3-5 días hábiles. Para proyectos urgentes, coordinamos envíos con courier especializado para garantizar disponibilidad del equipo en el cronograma de instalación.
Preguntas Frecuentes sobre Válvulas de Diluvio en Transformadores
¿Por qué se usa agua pulverizada y no espuma para proteger transformadores?
El agua pulverizada en forma de niebla fina tiene tres efectos simultáneos: enfriamiento superficial del equipo y del aceite dieléctrico, atenuación de la radiación térmica hacia equipos adyacentes y supresión de vapores inflamables sobre la superficie del aceite. La espuma requiere cubrir completamente la superficie del combustible para ser efectiva y es difícil de aplicar en las geometrías complejas de un transformador con radiadores, buchholz y accesorios externos. NFPA 15 establece agua pulverizada como el sistema de referencia para transformadores con aceite dieléctrico.
¿Qué densidad de aplicación requiere un transformador según NFPA 15?
NFPA 15 establece densidades mínimas según el riesgo. Para transformadores con aceite dieléctrico mineral, la densidad típica es de 0.25 a 0.50 GPM/ft² (10 a 20 L/min/m²) sobre la superficie proyectada horizontal del equipo más las superficies verticales con riesgo de escurrimiento. El diseñador calcula el caudal total para dimensionar la válvula de diluvio y la bomba de suministro. Para instalaciones de alta capacidad, siempre se requiere un ingeniero certificado en protección contra incendios para validar el diseño.
¿Cuánto tiempo tarda en activarse una válvula de diluvio con detector de llama?
Los detectores de llama UV/IR tienen tiempos de respuesta de 3 a 10 segundos. El tiempo de apertura de la válvula de diluvio eléctrica es de 10 a 30 segundos adicionales. El tiempo total desde ignición hasta agua sobre el equipo es de 15 a 45 segundos en sistemas bien diseñados. A ese tiempo hay que sumar el tiempo de llenado de la tubería seca downstream de la válvula, que depende del volumen de tubería y del caudal de llenado.
¿Las válvulas de diluvio requieren mantenimiento diferente a las válvulas de control estándar?
Sí. Las válvulas de diluvio tienen una cámara de actuación que debe mantenerse libre de sedimentos. NFPA 25 establece prueba de activación completa anual, pruebas del actuador cada 6 meses e inspección interna del diafragma en cada inspección anual. Además, las boquillas de agua pulverizada del sistema deben inspeccionarse para detectar obstrucciones, ya que una boquilla bloqueada elimina la cobertura del área correspondiente sin que sea evidente desde el exterior.
¿Se puede usar una válvula de diluvio para espuma en lugar de agua?
Sí, existen válvulas de diluvio diseñadas para sistemas de espuma en instalaciones petroquímicas y de almacenamiento de hidrocarburos. El cuerpo y los sellos deben ser compatibles con los concentrados de espuma AFFF o AR-AFFF. Para aplicaciones con espuma, el sistema incluye proporcionador de espuma entre la bomba y la válvula, y las boquillas de descarga son diferentes a las de agua pulverizada estándar. Ver nuestra guía de válvulas de diluvio para industria petroquímica para detalles específicos.
Conclusión
La válvula de diluvio para protección de transformadores es un equipo de misión crítica que debe seleccionarse, instalarse y mantenerse con el mismo rigor que el transformador que protege. Un sistema subdimensionado que no entrega la densidad de aplicación requerida por NFPA 15, una válvula que no abre en el tiempo especificado o un programa de mantenimiento deficiente pueden convertir un sistema de protección activo en equipamiento decorativo que falla en el único momento que importa.
Contáctenos para asesoría técnica en su proyecto de protección de subestaciones. Especificamos sistemas completos, suministramos válvulas certificadas en todos los diámetros y conectamos su proyecto con ingenieros especializados en sistemas de agua pulverizada conforme a NFPA 15.
