En un sistema de protección contra incendios, la manguera, la boquilla y el rociador son los componentes visibles. La válvula es el componente invisible del que depende que todos los demás funcionen. Una válvula de control cerrada inadvertidamente — por mantenimiento sin reapertura confirmada, por vandalismo, por error de comisionamiento — inutiliza por completo todo el sistema aguas abajo. No importa que los rociadores estén en perfecto estado ni que la bomba arranque en tiempo: si la válvula está cerrada, el agua no llega.
Esta es la razón por la que las normas NFPA dedican requisitos específicos, detallados y no negociables a las válvulas de control en cada tipo de sistema. No son recomendaciones: son condiciones de diseño, instalación, operación y mantenimiento sin las cuales el sistema no puede considerarse conforme ni confiable.
Por qué las válvulas son el componente más regulado en NFPA
El historial de incendios con víctimas y pérdidas catastróficas en instalaciones con sistemas de rociadores o standpipe muestra un patrón consistente: en la mayor parte de los casos en que el sistema falló en controlar el fuego, la causa raíz fue una válvula de control cerrada, no un rociador defectuoso ni una tubería rota. La NFPA documentó este patrón extensamente y lo convirtió en el fundamento técnico de los requisitos de supervisión eléctrica de válvulas.
Una válvula de control abierta es la condición de operación normal y permanente de cualquier sistema contra incendios. Cualquier desviación de esa condición —parcial o total— es una emergencia que debe generar alarma inmediata en el panel de control. No puede depender de que alguien pase físicamente a verificar la posición.
NFPA 13: válvulas en sistemas de rociadores
NFPA 13 establece los requisitos para las válvulas de control en sistemas de rociadores automáticos. Los puntos críticos son:
Supervisión eléctrica obligatoria: Toda válvula de control que suministre agua a rociadores debe contar con un tamper switch (interruptor de posición) conectado al panel de alarma. Si la válvula se mueve de la posición abierta más de dos vueltas (OS&Y) o más de unos pocos grados (mariposa con indicador), el tamper switch cierra el circuito y genera señal de supervisión al panel.
Posición abierta como condición permanente: Las válvulas de control de rociadores no se cierran excepto para mantenimiento planificado. El cierre requiere notificación previa al responsable del sistema, activación de guardia de incendios en el área desprotegida durante el período de cierre, y reapertura confirmada antes de retirar la guardia.
Acceso para inspección: NFPA 13 exige que todas las válvulas de control sean accesibles sin remover obstáculos permanentes. No pueden instalarse en espacios confinados sin acceso, detrás de equipos fijos o en ubicaciones que requieran herramienta especial para llegar a ellas.

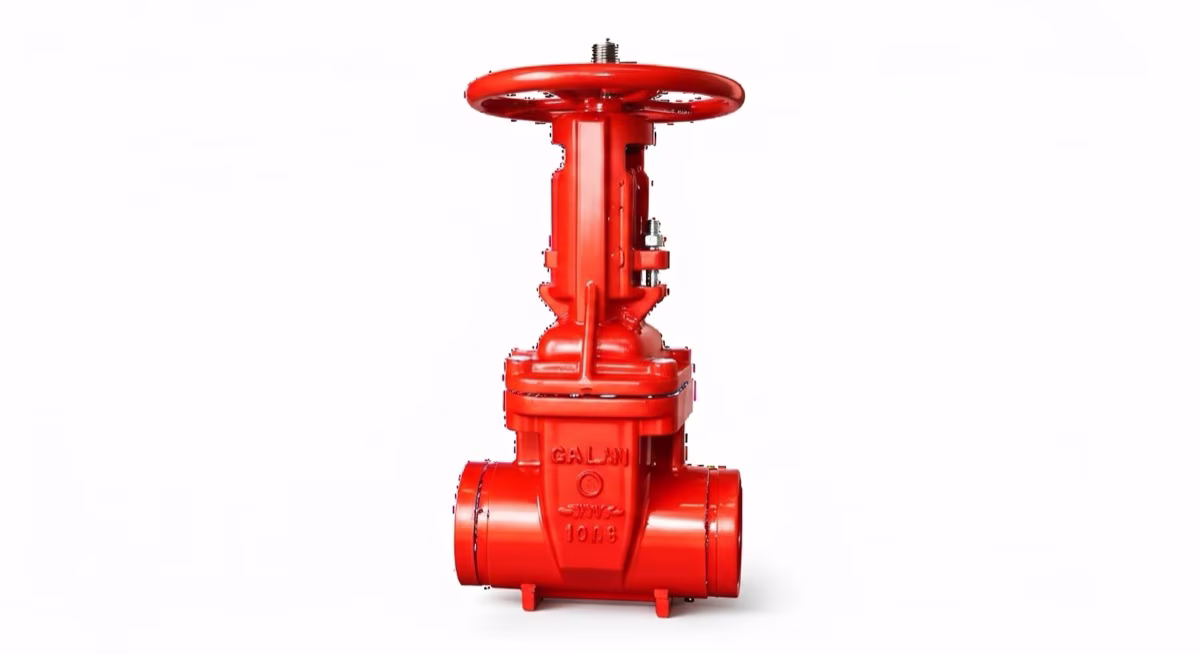

Tipo de válvula: Las válvulas OS&Y (Outside Screw and Yoke) son la referencia preferida porque el vástago exterior visible indica de manera inequívoca la posición: vástago extendido = abierta, vástago retraído = cerrada. Las válvulas de mariposa con indicador de posición certificado son igualmente aceptables. Las válvulas de bola sin indicador visible no son aceptables como válvulas de control principal en sistemas de rociadores.
Certificación requerida: UL Listed o FM Approved para servicio contra incendios. No basta con que la válvula sea capaz de manejar la presión del sistema: debe haber sido probada y certificada específicamente para esta aplicación.
NFPA 14: válvulas en sistemas standpipe
En sistemas de tubería vertical para edificios en altura, las válvulas de control tienen una función adicional: permiten aislar pisos individuales para mantenimiento sin necesitar apagar todo el sistema del edificio. NFPA 14 establece:
Válvulas de control por piso: Cada piso debe contar con válvula de control que permita aislar las salidas de manguera de ese nivel. Deben ser accesibles sin llave especial para los bomberos, señalizadas con etiqueta permanente que indique el piso que controlan.
Señalización visible: Las válvulas de control del standpipe deben identificarse con señalización no removible que indique su función y el área que controlan. En caso de emergencia, un bombero que no conoce el edificio debe poder identificar y operar la válvula correcta en segundos.
Posición abierta bloqueada: A diferencia de una válvula industrial ordinaria, las válvulas de control del standpipe deben estar aseguradas en posición abierta con candado o sello de alambre. El candado no impide la operación en emergencia (los bomberos tienen herramienta para cortarlo), pero documenta que nadie cerró la válvula inadvertidamente.
Válvulas de alivio: En sistemas con presiones altas — comunes en edificios de más de 10 pisos donde la presión estática en los pisos bajos puede superar los 175 psi — NFPA 14 exige válvulas de alivio calibradas para descargar el exceso de presión y proteger las mangueras y las conexiones de los bomberos.
NFPA 20: válvulas en sistemas de bombeo
El cuarto de bombas contra incendios es el corazón hidráulico del sistema. NFPA 20 regula no solo las bombas sino también todas las válvulas que las rodean:
Válvulas de succión y descarga: Cada bomba debe tener una válvula de control a la entrada (succión) y una a la salida (descarga). Ambas deben ser OS&Y o mariposa con indicador, certificadas, con tamper switch y aseguradas en posición abierta.
Válvula de retención en descarga: Se instala en la línea de descarga de cada bomba para evitar que el flujo retorne a través de la bomba cuando otra unidad está en operación. Es crítica en sistemas con bomba principal y bomba jockey: sin la válvula de retención, la bomba principal bombearía contra la bomba jockey.
Verificación en arranque semanal: NFPA 25 (apoyando a NFPA 20) exige que las bombas contra incendios se arranquen y operen semanalmente durante un mínimo de 10 minutos. Durante este arranque, el técnico debe verificar que las válvulas de succión y descarga estén completamente abiertas y sin fugas, y que la presión de descarga corresponda a la curva de la bomba certificada.
Válvulas de alivio de la bomba: Las bombas de turbina vertical y algunas centrífugas requieren válvula de alivio en la descarga calibrada para la presión máxima de la bomba a cero flujo (churn pressure). Esta válvula protege la tubería y los rociadores de sobrepresión cuando la bomba opera sin demanda.
NFPA 25: mantenimiento de válvulas
NFPA 25 convierte los requisitos de diseño e instalación en un programa de vida útil. Para válvulas de manguera, el capítulo 13 establece las frecuencias verificadas siguientes:
Válvulas Clase I y III: abrir y cerrar anualmente.
Válvulas Clase II y estaciones en rociadores: abrir y cerrar cada tres años.
El fabricante y el programa del sistema pueden requerir inspecciones adicionales. Cualquier cierre que deje un área sin protección debe controlarse como deterioro conforme al capítulo 15.
Supervisión eléctrica de válvulas: cómo funciona un tamper switch
El tamper switch (también llamado interruptor de posición o supervisión de válvula) es un dispositivo electromecánico que se acopla al eje de la válvula y monitorea su posición de manera continua. Su aplicación depende de los tipos de válvulas contra incendio instalados. El principio de operación es el siguiente:
En posición normal (válvula abierta), el switch mantiene un circuito eléctrico cerrado hacia el panel de alarma — señal de supervisión normal. Cuando la válvula comienza a cerrarse, el eje gira lo suficiente para que el actuador del switch cambie de estado, abriendo el circuito. El panel interpreta esta señal como una condición de supervisión y genera una alarma diferenciada (distinta a la alarma de incendio) que debe atenderse de inmediato.
Por qué una alarma de tamper no debe ignorarse: Es el error más frecuente en edificios con sistemas maduros. El personal de mantenimiento cierra una válvula para reparar una fuga, el panel genera alarma de tamper, y el vigilante del edificio la reconoce y silencia sin notificar al responsable del sistema. La válvula queda cerrada. Semanas después, se produce un incendio en el área desprotegida y el sistema no responde. Este escenario se repite en la literatura de pérdidas de NFPA con una frecuencia que justifica por sí sola el nivel de énfasis que la norma da a la supervisión.
Toda alarma de tamper debe tratarse como una emergencia de seguridad: verificación física inmediata de la válvula, documentación de la causa del movimiento y confirmación de reapertura antes de restablecer la señal de supervisión normal en el panel.
Tabla consolidada: norma, sistema, válvula y consecuencia de incumplimiento
| Norma NFPA | Tipo de sistema | Tipo de válvula | Requisito principal | Consecuencia de incumplimiento |
|---|---|---|---|---|
| NFPA 13 | Rociadores | OS&Y o mariposa con indicador | Supervisión eléctrica (tamper switch), posición abierta permanente, UL/FM | Sistema sin protección aguas abajo; rechazo de siniestro |
| NFPA 14 | Standpipe | OS&Y por piso, alivio en sistemas de alta presión | Señalización visible, posición abierta bloqueada, acceso sin obstáculos | Bomberos sin agua en el piso del incendio |
| NFPA 20 | Bomba contra incendios | OS&Y succión y descarga, retención, alivio | Tamper switch, verificación en arranque semanal, calibración de alivio | Bomba inoperable; colapso del suministro hidráulico |
| NFPA 25, cap. 13 | Válvulas de manguera | Clase I, II o III según el sistema | Operación anual para Clase I/III y cada tres años para Clase II y estaciones en rociadores | Válvula sin operación comprobada |
| NFPA 72 | Sistema de alarma | Tamper switch integrado al panel | Señal de supervisión diferenciada de alarma de incendio | Condición de cierre no detectada hasta emergencia real |
Certificación UL y FM: por qué importa en válvulas
Una válvula industrial estándar puede manejar la misma presión de trabajo que una válvula certificada UL/FM para protección contra incendios. La diferencia está en lo que se prueba durante la certificación: resistencia a la operación repetida bajo presión de prueba (1.5 veces la presión de trabajo), compatibilidad con agua potable y tratada, resistencia a la corrosión bajo condiciones de agua estancada, y capacidad de operación confiable después de años sin movimiento.
Las válvulas de protección contra incendios pasan meses o años sin operarse. Cuando se necesitan, deben funcionar en el primer intento. Los programas de certificación UL y FM están diseñados precisamente para garantizar esa confiabilidad a largo plazo bajo condiciones de desuso — algo que las normas de válvulas industriales convencionales no contemplan.
Para especificaciones de válvulas OS&Y, mariposa con supervisión, válvulas de alivio y tamper switches para sistemas de rociadores, standpipe o cuartos de bomba bajo NFPA 13, 14 o 20, en Gama de México contamos con el catálogo de productos certificados UL/FM de Elkhart Brass y el respaldo técnico para asistirle en la selección correcta para cada aplicación. Consulte con nuestro equipo de ingeniería.
