En la industria petroquímica, donde los incendios pueden involucrar miles de metros cúbicos de hidrocarburos líquidos, los sistemas convencionales de rociadores con agua no son suficientes. Los incendios de clase B (líquidos inflamables) requieren agentes especializados —principalmente espuma mecánica— aplicados masivamente sobre la superficie del combustible para sofocarlo mediante la supresión de vapores inflamables.
La válvula diluvio (deluge valve) es el componente central de estos sistemas: una válvula de gran diámetro que se mantiene cerrada hasta que un sistema de detección independiente la activa, momento en el cual libera un flujo masivo de agua o solución espumante hacia todos los rociadores y/o aplicadores de la zona protegida simultáneamente.
Esta guía técnica cubre el funcionamiento, los tipos de accionamiento, las normativas NFPA 11 y NFPA 16, y las aplicaciones específicas en la industria petroquímica mexicana.
¿Qué es un Sistema Diluvio?
Definición y diferencia con sprinklers convencionales
Un sistema diluvio se diferencia fundamentalmente de un sistema de rociadores convencional:
| Característica | Sprinkler Convencional | Sistema Diluvio |
|---|---|---|
| Rociadores | Cada uno tiene elemento fusible | Abiertos (sin fusible) |
| Activación | Individual (cada rociador se abre por calor) | Todos los rociadores descargan simultáneamente |
| Control de flujo | Válvula de alarma (abierta por diferencia de presión) | Válvula diluvio (abierta por sistema de detección) |
| Tubería | Llena de agua (húmeda) o aire (seca) | Vacía hasta la activación |
| Caudal de descarga | Progresivo (más rociadores = más caudal) | Máximo desde el primer segundo |
| Aplicación | Riesgos ordinarios y altos | Riesgos extra (hidrocarburos, procesos peligrosos) |
En un sistema diluvio, todos los rociadores (o boquillas) de la zona están siempre abiertos — no tienen elemento fusible. La tubería está vacía hasta que la válvula diluvio se abre, momento en el cual el agua o la solución espumante fluye a todos los dispositivos de descarga simultáneamente.
¿Por qué diluvio para petroquímica?
Los incendios de hidrocarburos tienen características que hacen insuficientes los sprinklers convencionales:
- Propagación ultrarrápida: Un derrame de hidrocarburo puede incendiarse en segundos y cubrir cientos de metros cuadrados.
- Alta tasa de liberación de calor: Los hidrocarburos liberan 2-3 veces más energía que los combustibles sólidos ordinarios.
- Necesidad de cobertura total: La espuma debe cubrir el 100% de la superficie del combustible; rociadores individuales dejan huecos.
- Requiere espuma, no solo agua: El agua sola no extingue incendios clase B de forma eficaz.

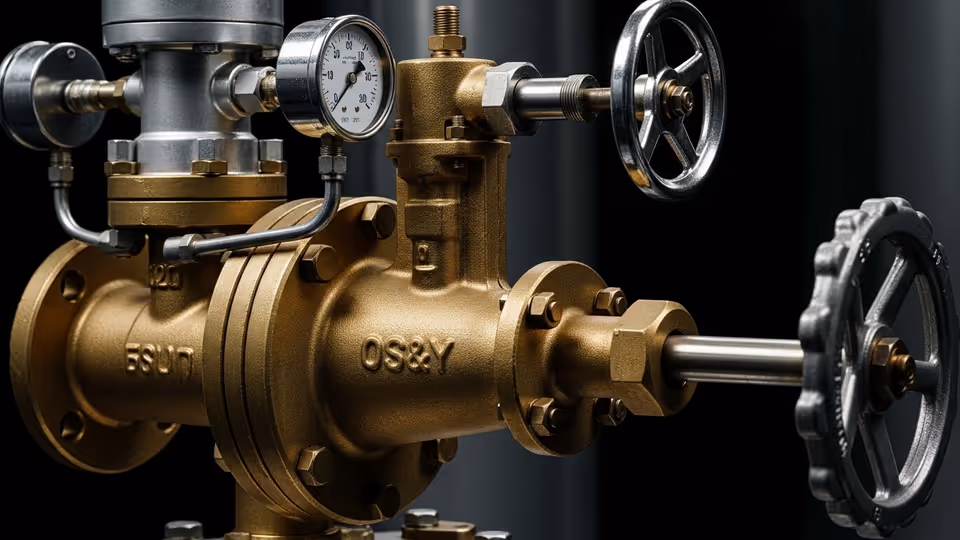

Funcionamiento de la Válvula Diluvio
Componentes principales
| Componente | Función |
|---|---|
| Cuerpo principal | Aloja la clapeta y proporciona el paso de flujo |
| Clapeta principal | Disco que cierra el paso de agua |
| Cámara de presión (priming chamber) | Mantiene la clapeta cerrada mediante presión de agua |
| Válvula solenoide (eléctrica) | Libera la presión de la cámara por señal eléctrica |
| Actuador neumático (opcional) | Libera la presión por señal neumática |
| Drenaje de prueba | Para probar sin activar el sistema completo |
| Manómetros | Presión de suministro y presión de cámara |
| Panel de control | Recibe señales del sistema de detección y activa la válvula |
Secuencia de operación
Estado normal (cerrada):
- La cámara de presión (priming chamber) está llena de agua a la misma presión que el suministro.
- La presión del agua en la cámara, actuando sobre el área mayor de la clapeta (lado superior), más la fuerza de un resorte, mantiene la clapeta cerrada.
- La tubería aguas abajo de la válvula está vacía.
Activación:
- El sistema de detección (detectores de calor, detectores de llama, detectores de gas) identifica un incendio.
- El panel de control envía una señal eléctrica a la válvula solenoide de la válvula diluvio.
- La solenoide se abre, liberando el agua de la cámara de presión hacia un drenaje.
- Sin la presión de la cámara, la presión del suministro empuja la clapeta hacia arriba.
- El agua fluye masivamente a través de la válvula hacia todas las boquillas y rociadores abiertos.
- Simultáneamente, el sistema de inyección de espuma comienza a dosificar el concentrado de espuma en la línea de agua, creando la solución espumante.
Reset (cierre manual):
- Un operador cierra manualmente la válvula de suministro principal.
- El sistema se drena.
- La cámara de presión se re-llena (priming).
- La clapeta se cierra por gravedad y resorte.
- Se verifica el sellado y las presiones normales.
Tipos de Accionamiento
Accionamiento eléctrico (solenoide)
El más común en instalaciones modernas. Un electroimán (solenoide) abre una pequeña válvula piloto que drena la cámara de presión.
Ventajas:
- Respuesta rápida (< 5 segundos típicamente).
- Integración directa con panel de alarma contra incendios.
- Permite lógica de control compleja (detección cruzada, retardos programables).
- Fácil de probar sin activar el sistema completo.
Limitaciones:
- Requiere suministro eléctrico confiable (respaldo con batería o UPS).
- La solenoide puede fallar por corrosión o fatiga del resorte.
- En zonas clasificadas (ATEX), la solenoide debe ser antiexplosiva.
Accionamiento neumático
Utiliza presión de aire o nitrógeno en una línea de detección neumática. Cuando el calor funde un fusible o una ampolla en la línea neumática, la presión se libera, actuando un diafragma que drena la cámara de presión.
Ventajas:
- No requiere electricidad en la zona de detección.
- Intrínsecamente seguro en ambientes explosivos.
- Simple y mecánicamente confiable.
Limitaciones:
- Tiempo de respuesta mayor que el eléctrico.
- Susceptible a fugas en la línea neumática (falsas activaciones).
- Limitado en lógica de control (no permite detección cruzada).
Accionamiento manual (de emergencia)
Todas las válvulas diluvio deben tener un accionamiento manual como respaldo:
- Estación de activación manual (pull station) conectada a la solenoide o al actuador neumático.
- Válvula de drenaje manual de la cámara de presión, accesible para el operador.
- Ubicada en zona segura, señalizada conforme a NOM-026-STPS-2008.
Tabla comparativa de accionamientos
| Característica | Eléctrico (Solenoide) | Neumático | Manual |
|---|---|---|---|
| Tiempo de respuesta | < 5 seg | 10-30 seg | Variable (depende del operador) |
| Requiere electricidad | Sí | No (solo para alarma) | No |
| Complejidad de control | Alta (lógica programable) | Baja | Ninguna |
| Seguridad intrínseca | Requiere solenoide ATEX | Intrínsecamente seguro | Seguro |
| Integración con panel | Directa | Mediante presostato | No |
| Costo | Medio | Medio | Bajo |
| Uso como respaldo | — | Sí | Sí (obligatorio) |
Normativas NFPA Aplicables
NFPA 11 — Sistemas de Espuma de Baja, Media y Alta Expansión
La NFPA 11 es la norma principal para el diseño, instalación y mantenimiento de sistemas de espuma contra incendios. Sus requisitos para válvulas diluvio incluyen:
- La válvula diluvio debe ser listada (UL) o aprobada (FM) para servicio de espuma.
- Los materiales en contacto con la solución espumante deben ser compatibles con el tipo de concentrado utilizado (AFFF, AR-AFFF, proteínico, sintético).
- El tiempo de descarga desde la activación hasta la llegada de espuma al riesgo protegido no debe exceder los 60 segundos para la mayoría de las aplicaciones.
- El sistema debe mantener la descarga durante el tiempo mínimo de aplicación (típicamente 15-65 minutos, según el tipo de riesgo y concentrado).
NFPA 16 — Sistemas de Espuma/Agua (Foam-Water Systems)
La NFPA 16 cubre específicamente los sistemas que combinan espuma con rociadores o monitores fijos. Requisitos adicionales:
- Las válvulas diluvio en sistemas combinados espuma/agua deben poder cambiar de descarga de espuma a descarga de agua limpia sin interrupción (para enfriamiento posterior).
- El diseño hidráulico del manifold de distribución debe garantizar la proporción correcta de concentrado de espuma en toda la zona de descarga.
- Los sistemas deben probarse con espuma real al menos una vez durante la comisionamiento.
NFPA 15 — Sistemas de Agua Pulverizada
Para sistemas diluvio que usan solo agua (sin espuma), la NFPA 15 establece:
- Densidad de aplicación mínima según el tipo de riesgo.
- Presión mínima en cada boquilla.
- Cobertura total de la superficie protegida.
NFPA 25 — Inspección y Mantenimiento
La NFPA 25 define el programa de mantenimiento para válvulas diluvio:
| Actividad | Frecuencia | Detalle |
|---|---|---|
| Inspección visual | Mensual | Estado externo, manómetros, señalización |
| Prueba de alarma | Trimestral | Verificar señal al panel sin activar descarga |
| Prueba funcional (trip test) | Anual | Activar la válvula y verificar apertura completa |
| Inspección interna | Cada 5 años | Desmontar, limpiar, inspeccionar clapeta y asiento |
| Prueba del sistema completo | Cada 3 años | Descarga con espuma o agua (según sistema) |

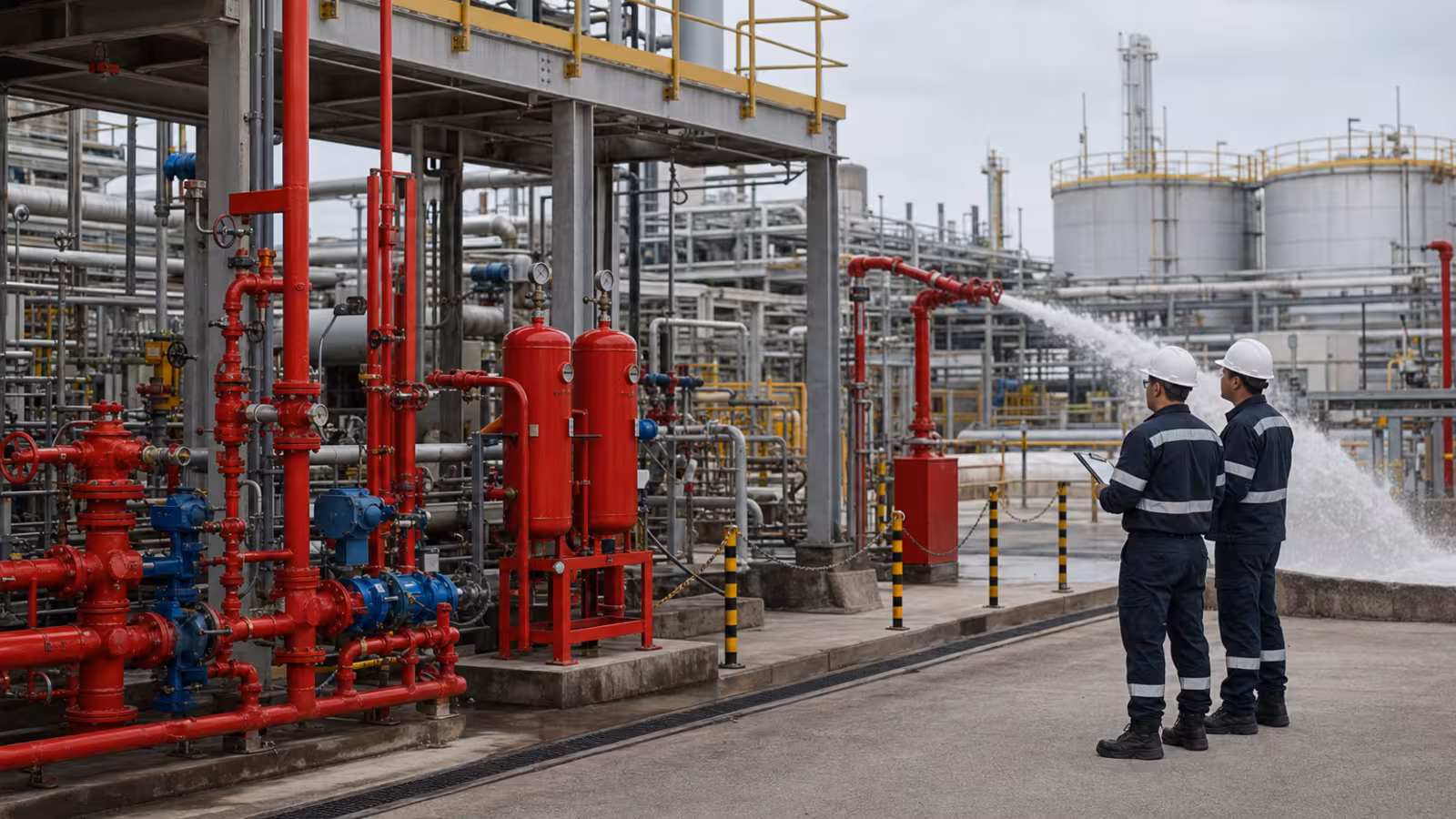

Aplicaciones en la Industria Petroquímica Mexicana
Tanques de almacenamiento de hidrocarburos
La aplicación más crítica de las válvulas diluvio en México es la protección de tanques de almacenamiento en:
- Refinerías: Tula (Hidalgo), Cadereyta (Nuevo León), Salina Cruz (Oaxaca), Minatitlán (Veracruz), Salamanca (Guanajuato), Madero (Tamaulipas).
- Terminales de almacenamiento: A lo largo de los ductos de PEMEX y terminales privadas.
- Plantas petroquímicas: Corredor industrial de Coatzacoalcos-Minatitlán, Altamira (Tamaulipas).
Configuración típica para tanque de techo flotante:
[Bomba contra incendios] → [Proporcionador de espuma] → [Válvula diluvio]
→ [Anillo de distribución alrededor del tanque]
→ [Cámaras de espuma sobre la pared del tanque]
→ [Descarga sobre la superficie del producto]Parámetros de diseño típicos (conforme NFPA 11):
| Parámetro | Valor Típico |
|---|---|
| Densidad de aplicación | 0.16 GPM/ft² (6.5 L/min/m²) |
| Tiempo de aplicación | 55 minutos (AFFF) / 65 minutos (proteínico) |
| Concentración de espuma | 3% o 6% según tipo de concentrado |
| Presión mínima en cámara de espuma | 30 psi (2.1 bar) |
| Diámetro de válvula diluvio | 4” a 10” según tamaño del tanque |
Áreas de proceso (pipe racks, bombas, intercambiadores)
Las áreas de proceso en refinerías y plantas petroquímicas se protegen con sistemas diluvio de agua pulverizada (sin espuma) para enfriamiento y control de incendios:
- Pipe racks: Racks de tuberías con hidrocarburos a alta temperatura.
- Bombas de proceso: Bombas de transferencia de producto caliente o inflamable.
- Intercambiadores de calor: Equipos con superficies calientes y producto inflamable.
- Compresores: Equipos de alta energía con riesgo de incendio mecánico.
Densidad de aplicación típica (NFPA 15):
- Protección de equipos: 0.25 GPM/ft² (10.2 L/min/m²).
- Protección de estructuras: 0.15 GPM/ft² (6.1 L/min/m²).
- Enfriamiento de tanques expuestos: 0.10 GPM/ft² (4.1 L/min/m²).
Muelles y terminales marítimas
En puertos petroleros como Dos Bocas (Tabasco), Pajaritos (Veracruz), Salina Cruz (Oaxaca):
- Sistemas diluvio para protección de brazos de carga.

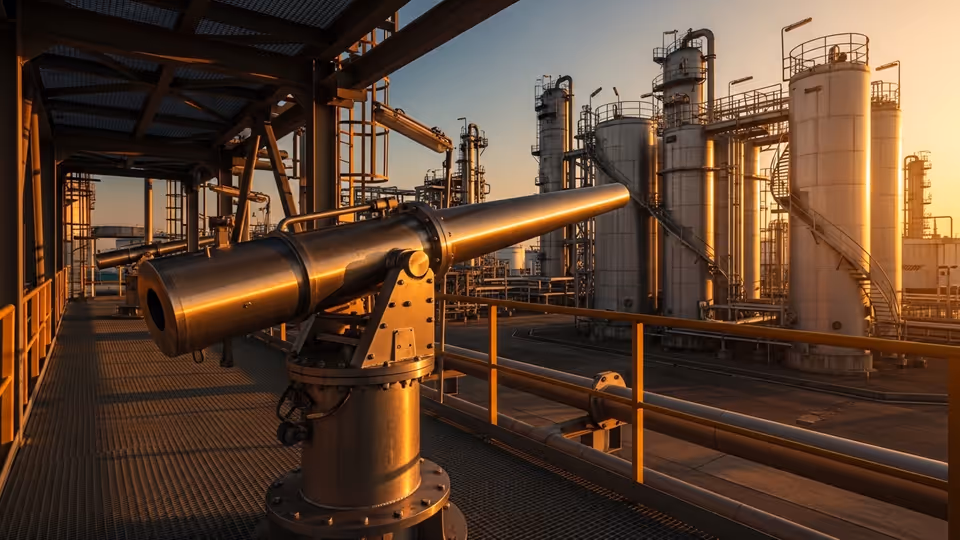

- Monitores fijos con válvulas diluvio para cobertura del área de muelle.
- Sistemas de espuma para contención de derrames en agua.
Selección del Concentrado de Espuma
La válvula diluvio es agnóstica al tipo de espuma — el concentrado se selecciona según el riesgo:
| Tipo de Concentrado | Aplicación | Proporción | Compatibilidad |
|---|---|---|---|
| AFFF (Aqueous Film Forming Foam) | Hidrocarburos no polares (gasolina, diesel) | 3% o 6% | Excelente con agua dulce y salada |
| AR-AFFF (Alcohol Resistant) | Solventes polares (alcoholes, cetonas, ésteres) | 3% o 6% | Plantas químicas con solventes |
| Proteínico | Hidrocarburos pesados (crudo, búnker) | 3% o 6% | Mayor resistencia a re-ignición |
| Fluoroproteínico | Combinación de aplicaciones | 3% o 6% | Buena versatilidad |
| Sintético clase A | Sólidos combustibles | 0.5% - 1% | Brigadas forestales y urbanas |
Nota ambiental: Los concentrados AFFF con PFAS (sustancias perfluoroalquiladas) están siendo regulados globalmente por su persistencia ambiental. En México, aunque aún no hay regulación específica, las empresas con estándares ESG están migrando a concentrados libres de flúor. Verificar la compatibilidad del concentrado con el proporcionador y la válvula diluvio antes de cambiar de formulación.
Proporcionadores de Espuma
La válvula diluvio trabaja en conjunto con un proporcionador que dosifica el concentrado de espuma en el flujo de agua:
Tipos de proporcionadores
- Venturi en línea (eductor): Simple, económico. La caída de presión del venturi succiona el concentrado desde un tanque atmosférico. Limitado a caudales fijos.
- De presión balanceada (balanced pressure proportioner): Usa una bomba de concentrado que mantiene presión igual a la del agua. Más preciso y versátil.
- Bladder tank (tanque con vejiga): El concentrado está en una vejiga dentro de un tanque presurizado con la misma presión del agua. No requiere bomba de concentrado.
- Inyección directa: Una bomba dosificadora inyecta el concentrado directamente en la línea de agua. La más precisa y costosa.
Mantenimiento Específico para Condiciones Mexicanas
Corrosión en zonas costeras
Las instalaciones en costas de México (especialmente el Golfo) están expuestas a:
- Salinidad del ambiente que corroe partes externas de la válvula.
- Agua de mar como fuente de suministro en algunas instalaciones offshore.
Medidas:
- Válvulas con cuerpo de acero inoxidable o recubrimiento marino.
- Inspección trimestral de la solenoide y actuadores por corrosión salina.
- Lavado con agua dulce después de cada prueba con agua de mar.
Altas temperaturas ambientales
En zonas como Tabasco, Veracruz y Tamaulipas, las temperaturas ambientales pueden superar 40°C regularmente:
- Verificar que los elastómeros (empaques, O-rings) de la válvula son aptos para temperaturas de 60°C mínimo.
- El concentrado de espuma almacenado se degrada con calor. Verificar la temperatura del cuarto de concentrado.
- Los sensores y solenoides deben tener clasificación térmica adecuada.
Sismicidad
En zonas sísmicas de México (particularmente las refinerías en Oaxaca y las terminales en zonas sísmicas del Pacífico):
- Las válvulas diluvio deben tener soportes antisísmicos.
- La tubería de distribución debe incluir juntas flexibles.
- Después de un sismo significativo (>5.0 Richter), inspeccionar inmediatamente todas las válvulas y realizar prueba funcional.
Lecturas relacionadas
Conclusión
Las válvulas diluvio son el componente de control más crítico en los sistemas de protección de la industria petroquímica mexicana. Su correcto funcionamiento —accionamiento confiable, apertura completa en menos de 5 segundos, capacidad de mantener el flujo de diseño durante todo el tiempo de aplicación— puede ser la diferencia entre un incendio controlado y una catástrofe industrial.
El cumplimiento de NFPA 11 para sistemas de espuma, NFPA 16 para sistemas combinados espuma/agua, y NFPA 25 para el programa de mantenimiento son los pilares técnicos que garantizan la confiabilidad de estos sistemas. Las condiciones ambientales de México (corrosión costera, altas temperaturas, sismicidad) añaden requisitos adicionales que deben considerarse en la selección y el mantenimiento.
