Los monitores contra incendio se clasifican por su forma de accionamiento y de montaje. Los manuales permiten dirigir el chorro desde el equipo; los oscilantes cubren un arco definido; y los eléctricos o remotos alejan al operador de la zona expuesta. En todos los casos, la aplicación industrial, la red hidráulica y el escenario de incendio definen la configuración final.
Esta guía se concentra en los tipos y sus aplicaciones por industria. Para elegir un modelo, caudal, boquilla y configuración específicos, consulta cómo elegir un monitor contra incendios. También puedes revisar el catálogo de monitores contra incendios disponible para proyectos industriales.
Tipos de monitores contra incendio por accionamiento
Los tipos de monitores por accionamiento responden a quién controla la dirección del flujo durante una emergencia. La elección afecta la exposición de la brigada, la cobertura y los componentes que deben mantenerse. Un mismo monitor puede trabajar con agua o con solución espumante si el proyecto, la boquilla y el sistema completo lo contemplan; el agente no se define por la apariencia del equipo.
Monitores manuales
Un monitor manual se orienta mediante palancas, manivelas o mecanismos mecánicos. Es útil donde existe una brigada entrenada, el punto de operación es accesible y el escenario permite aproximarse de forma segura. Su valor está en el control inmediato de la dirección y del patrón de descarga, siempre que el operador tenga visibilidad, comunicación y una ruta de salida definida.
Los modelos manuales se usan en instalaciones que requieren una respuesta flexible, como áreas de carga, naves industriales, patios y puntos de conexión para brigadas. No deben entenderse como una alternativa genérica de bajo costo: la ubicación, el alcance y la capacidad real de la red determinan si pueden proteger el riesgo previsto. Una brigada que no conoce el mecanismo o que no puede llegar a la posición del equipo no convierte a un monitor manual en un recurso operativo.
Monitores oscilantes
Un monitor oscilante distribuye el chorro dentro de un arco programado o ajustado mecánicamente. Su función es barrer una superficie o perímetro sin que una persona sostenga la orientación de manera continua. Puede utilizarse para enfriamiento, protección de exposición o cobertura de áreas abiertas cuando el análisis del proyecto justifica un patrón repetible.
El arco de oscilación no reemplaza el cálculo hidráulico ni la definición de zonas protegidas. Debe verificarse que la trayectoria no quede bloqueada por equipos, estructuras, tuberías, vehículos o cambios operativos de la instalación. También importa que el barrido no dirija agua o espuma hacia áreas incompatibles con el agente seleccionado. La posición inicial, los topes y el patrón deben formar parte de las pruebas de operación.
Monitores eléctricos y de control remoto
Un monitor eléctrico o remoto permite orientar el equipo desde un panel, una estación de control o una interfaz integrada al sistema del sitio. Esta configuración puede reducir la exposición del personal en áreas con calor, humo, derrames, alturas, distancias largas o acceso restringido. Según el proyecto, los actuadores pueden ser eléctricos, neumáticos o hidráulicos.
El control remoto exige revisar alimentación y respaldo de energía, protección ambiental, señal de mando, límites de giro, respuesta del actuador y posibilidad de operación local. Un sistema remoto bien especificado permite comprobar posición, movimiento y descarga durante el programa de pruebas, sin depender de supuestos sobre su disponibilidad. La ergonomía del control y la visibilidad del riesgo también son parte de la decisión.
Tipos de monitores contra incendio por montaje
Los tipos de monitores por montaje resuelven cómo se fija, orienta o traslada el equipo dentro de la instalación. El montaje define estabilidad, altura de descarga, accesibilidad para inspección y cobertura posible. La red, la estructura y el ambiente deben revisarse antes de seleccionar una base o una posición.
Monitor fijo en pedestal
El monitor fijo en pedestal se instala permanentemente sobre una base diseñada para la red y la estructura del sitio. Es habitual en perímetros, patios de tanques, muelles, áreas de proceso y puntos de protección que deben permanecer disponibles sin despliegue previo. La base, los anclajes y la tubería deben responder a las cargas de operación y a las condiciones del entorno.
La ventaja del pedestal es conservar una posición conocida y repetible. A cambio, la cobertura queda condicionada por el punto de instalación. Antes de definirlo conviene revisar obstrucciones, elevación, recorrido del chorro, accesos de mantenimiento y el área que puede cubrir cada boquilla. La cercanía al riesgo debe evaluarse junto con la exposición de quien podría operarlo.
Monitor de cuello de cisne
El monitor de cuello de cisne incorpora una geometría que facilita la orientación vertical y horizontal del chorro. Es una alternativa cuando se requiere ajustar la elevación con precisión, por ejemplo desde plataformas, techos altos o posiciones donde la red y la estructura condicionan la trayectoria.
Su forma no determina por sí sola alcance ni caudal. Es necesario revisar la boquilla compatible, la presión disponible y el patrón de descarga requerido. Para comparar este diseño con un modelo tipo corazón, consulta monitor tipo corazón vs. cuello de cisne. La comparación debe considerar operación, espacio de maniobra y condiciones de mantenimiento, no sólo la silueta del cuerpo.
Monitor tipo corazón
El monitor tipo corazón es un diseño manual de cuerpo compacto, usado cuando se busca dirección mecánica del chorro y operación directa por brigada. Según el modelo, puede montarse de manera fija o integrarse a configuraciones de respuesta móvil. Su diseño simple puede facilitar la familiarización operativa, pero no elimina capacitación ni inspección de mecanismos.
En aplicaciones industriales, la decisión debe tomar en cuenta el espacio de maniobra, la posición del operador, la estabilidad de la instalación y la necesidad de orientar el flujo durante una intervención. Un tipo corazón puede ser apropiado para un punto accesible; en un área con exposición intensa, un monitor remoto puede ofrecer una operación más adecuada.
Monitor portátil
El monitor portátil se coloca en el sitio cuando la emergencia o el plan de respuesta lo requiere. Puede apoyar a brigadas en patios, terminales, zonas de carga, equipos móviles o instalaciones donde una posición fija no cubre todos los escenarios. Requiere una base estable, conexión compatible, mangueras o alimentación definidas y un procedimiento de despliegue practicado.
La movilidad no garantiza cobertura. Antes de usarlo, debe contar con un punto de alimentación que entregue el caudal y la presión del diseño, una superficie firme y una zona segura para el personal. La inspección incluye base, conexiones, boquilla y accesorios que permiten instalarlo con rapidez. También conviene revisar que su transporte no dependa de rutas que puedan quedar bloqueadas en una emergencia.
Aplicaciones industriales de los monitores contra incendio
Las aplicaciones industriales de los monitores varían por combustible, geometría del riesgo, exposición entre equipos y posibilidad de que opere una brigada. Los siguientes sectores ilustran configuraciones frecuentes; no sustituyen el análisis de riesgo, la ingeniería hidráulica ni los requisitos del propietario o la autoridad competente.
Refinería y petroquímica
En refinería y petroquímica, los monitores pueden integrarse a la protección de áreas de proceso, diques, equipos expuestos y zonas de transferencia. La presencia de líquidos inflamables, temperaturas de proceso, corrosión y proximidad entre equipos exige definir el agente, el escenario y la capacidad del sistema antes de elegir un equipo.
Los monitores fijos en pedestal pueden mantener cobertura en posiciones estudiadas. Cuando la intervención manual implica exposición no aceptable, los monitores remotos permiten orientar la descarga desde una ubicación separada. Materiales, sellos y actuadores deben corresponder a las condiciones ambientales y a las especificaciones de la instalación. Un cambio de producto, proceso o distribución puede modificar las bases de diseño originales y debe revisarse.
Terminales de almacenamiento y patios de tanques
Las terminales de almacenamiento requieren revisar cobertura de áreas abiertas, accesos, diques de contención y exposiciones entre tanques. Los monitores fijos, oscilantes o remotos pueden formar parte de una estrategia de protección, coordinados con red, bombas, boquillas y sistema de espuma cuando corresponda.
En un patio de tanques no basta con colocar equipos alrededor del perímetro. El diseño debe comprobar que el flujo alcance el punto previsto, que la descarga no encuentre obstáculos y que la demanda simultánea no supere la capacidad hidráulica. El patrón de operación considera también accesos de emergencia y protección del personal. La elevación de la boquilla puede ser tan importante como la distancia horizontal.
Patios, terminales portuarias y centros logísticos
En puertos, patios de contenedores y centros logísticos, el riesgo puede cambiar con la carga almacenada y la disposición de vehículos o mercancías. Los monitores de largo alcance, las posiciones elevadas y los equipos portátiles pueden resultar útiles cuando se requiere flexibilidad sobre superficies extensas.
El ambiente salino, el polvo, los golpes de operación y los obstáculos móviles son factores de selección. Un proyecto debe definir qué posiciones permanecen libres, cómo se protege el equipo de corrosión y cómo se conserva el acceso para inspección. La configuración puede combinar puntos fijos para áreas permanentes y equipos portátiles para contingencias previstas. La señalización y la coordinación con la operación diaria ayudan a conservar las trayectorias libres.
Aeropuertos y áreas aeronáuticas
En aeropuertos, hangares y zonas de servicio aeronáutico, la aplicación de monitores parte de riesgos de combustible, aeronaves, edificios y rutas de respuesta. Puede requerirse dirección rápida del chorro, compatibilidad con agua o espuma y coordinación con los procedimientos del aeropuerto.
Los monitores remotos o instalados en vehículos de respuesta pueden ser relevantes cuando se necesita operar desde una posición protegida o modificar la dirección durante la intervención. La selección debe respetar los criterios del proyecto, las autoridades aplicables y el plan de emergencia de la instalación; no se debe trasladar una configuración de otro aeropuerto sin revisar sus riesgos específicos.
Minería y metalurgia
En minería y metalurgia, los monitores pueden apoyar la protección de áreas de combustibles, bandas, talleres, equipos pesados y procesos con alta carga térmica. El polvo abrasivo, la vibración, los cambios de temperatura y los compuestos corrosivos condicionan material y mantenimiento.
Los monitores manuales de mecanismo robusto pueden servir donde una brigada tiene acceso seguro. Los portátiles ofrecen apoyo en patios o frentes de trabajo, siempre que alimentación hidráulica y estabilidad de base estén verificadas. La disponibilidad de refacciones, limpieza de boquilla y funcionamiento de movimientos deben incorporarse al plan de mantenimiento. El personal debe conocer dónde ubicar el equipo sin interferir con maquinaria o rutas de evacuación.
Manufactura y naves industriales
En manufactura, las aplicaciones se concentran en zonas de almacenamiento, carga y descarga, materias primas, equipos de proceso o áreas exteriores. La selección puede favorecer monitores manuales o de cuello de cisne cuando hay brigada disponible y una trayectoria de descarga bien definida.
La compatibilidad con rociadores, hidrantes, mangueras y procedimientos internos debe revisarse desde la ingeniería. Un monitor no sustituye automáticamente a otros sistemas: cada uno tiene una función dentro de la estrategia de protección. La prioridad es que el equipo opere con los recursos reales de la instalación y que el personal conozca sus límites de uso. Si la nave cambia su distribución, alturas de almacenamiento o proceso, la cobertura también debe validarse de nuevo.
Criterios comunes entre industrias
Las aplicaciones industriales comparten una misma disciplina de revisión, aunque cambien los materiales o el proceso. Primero se identifica el riesgo y se delimita el área que requiere protección. Después se confirma desde qué posición puede descargarse el agente y si el punto sigue siendo accesible durante una emergencia. Por último, se comprueba que el sistema hidráulico puede sostener la operación bajo la condición prevista y que el personal sabe intervenir sin añadir exposición innecesaria.
La ubicación debe mantenerse libre a lo largo de la vida útil de la instalación. Un monitor que originalmente tenía visibilidad puede quedar inutilizado por una ampliación, una nueva línea de proceso, un apilamiento temporal o un vehículo estacionado. Por ello, los recorridos de inspección deben observar tanto el estado del monitor como el contexto que lo rodea: acceso, señalización, iluminación, integridad de soportes, drenajes y cambios de operación.
La boquilla merece una revisión propia. Su patrón, su conexión y su capacidad deben coincidir con la aplicación definida en la ingeniería. Sustituirla por un componente distinto sin validar el desempeño puede alterar el alcance, el consumo de agua o la forma de descarga. La misma precaución aplica a válvulas, mangueras, adaptadores y controles remotos: cada modificación debe conservar la compatibilidad del conjunto.
El entrenamiento operativo completa la selección. Una brigada debe saber quién autoriza la descarga, desde dónde se opera el monitor, qué zonas no deben recibir el agente y cómo se comunica con el resto de la respuesta. Las prácticas deben incluir la lectura de condiciones inseguras, el uso de protección personal que corresponda y el retiro ordenado si la situación cambia. Un equipo correctamente instalado aporta valor cuando estas decisiones ya se han definido antes del evento.
También es útil separar las necesidades de protección permanente de las necesidades de respuesta móvil. Los monitores fijos cubren puntos que mantienen una geometría estable; los portátiles ofrecen flexibilidad para escenarios previstos; y los remotos apoyan cuando el acceso directo representa una exposición relevante. Combinar estos recursos sólo tiene sentido si la red, los procedimientos y los responsables de operación están coordinados.

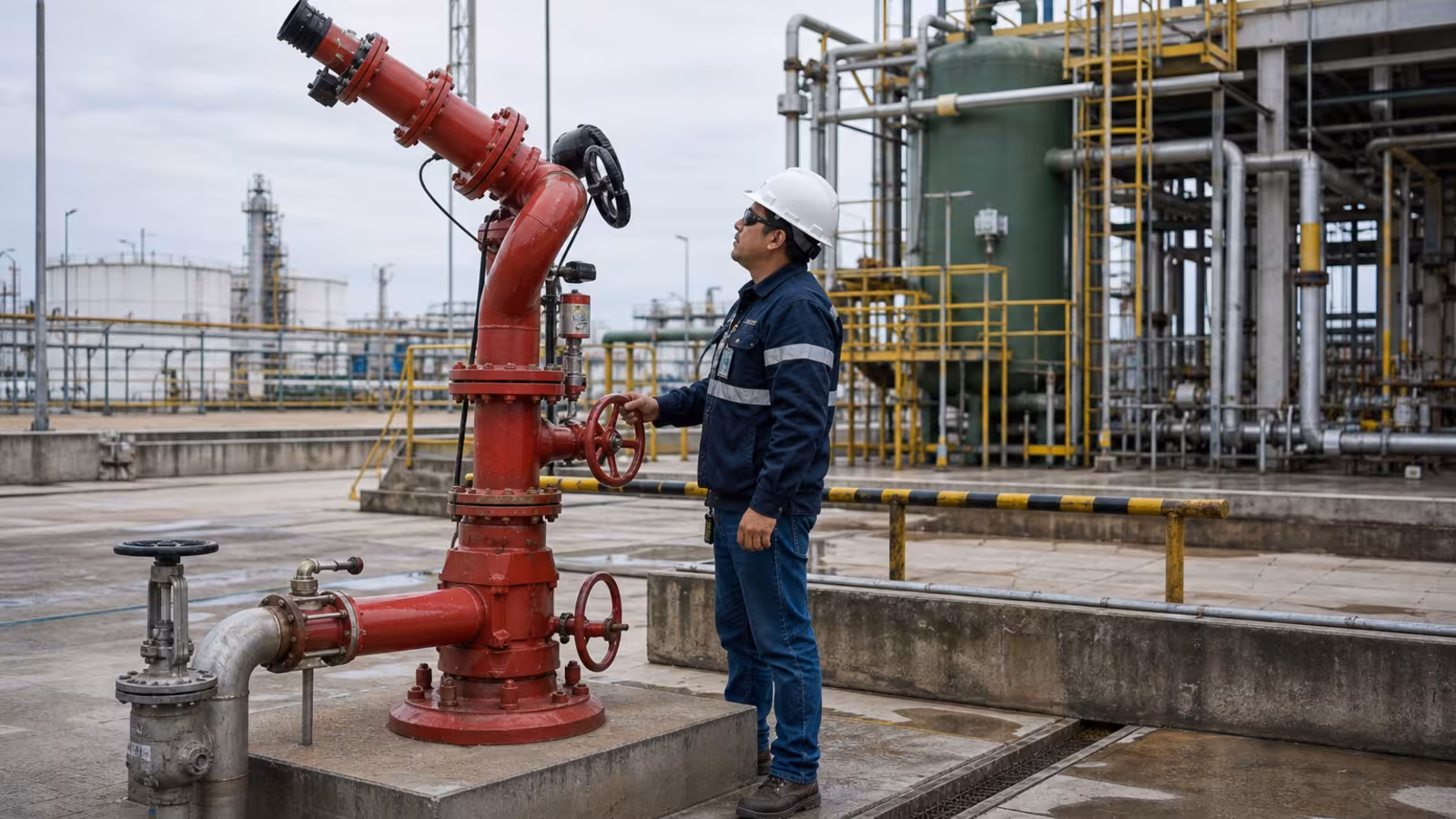

Diseño e inspección de monitores contra incendio
El diseño e inspección de monitores requiere separar la norma de instalación de la norma de mantenimiento. Para diseño e instalación de monitores en redes privadas, la referencia es NFPA 24, capítulo 9. Para inspección, prueba y mantenimiento, la referencia es NFPA 25, capítulo 7.
La ingeniería de diseño documenta escenario de incendio, agente de extinción, posición del monitor, boquilla, caudal, presión y pérdidas de red. También revisa el número de equipos que podrían operar al mismo tiempo. Elegir un monitor por caudal nominal sin comprobar capacidad de bomba y red puede dar una cobertura distinta a la prevista. La ficha del producto debe leerse junto con la memoria hidráulica, no como una especificación independiente.
El programa de ITM contempla inspección semestral y pruebas anuales de flujo, alcance y operación. Durante estas actividades se verifica movimiento horizontal y vertical, estado de base, boquilla, conexiones, sellos, actuadores y señales de corrosión u obstrucción. Los resultados se comparan con el diseño y se registran en la bitácora del sistema. Las desviaciones deben evaluarse antes de que el equipo se requiera en una emergencia.
En instalaciones con espuma, control remoto, ambientes corrosivos o cambios operativos, el responsable técnico puede requerir revisiones adicionales según riesgo e instrucciones del fabricante. La frecuencia y alcance del programa quedan definidos por documentación del proyecto y normas aplicables, no por una práctica genérica de catálogo.
Criterios para relacionar el tipo de monitor con la aplicación
Relacionar el tipo de monitor con la aplicación significa revisar el riesgo antes que el producto. Un monitor manual, oscilante, remoto o portátil cumple una función distinta y ninguno es intercambiable por apariencia.
- Escenario de incendio. Identifica combustible, área expuesta, posibilidad de propagación y agente compatible.
- Cobertura y trayectoria. Comprueba ubicación, área por alcanzar y obstáculos entre boquilla y riesgo.
- Capacidad hidráulica. Valida caudal, presión, pérdidas en tuberías y demanda simultánea de equipos.
- Exposición de brigada. Define si la operación manual es segura o se necesita oscilación, control remoto o una posición distinta.
- Entorno y mantenimiento. Considera corrosión, polvo, vibración, salinidad, refacciones y acceso de inspección.
- Documentación técnica. Conserva memoria de cálculo, fichas de fabricante, procedimiento de operación y registros de prueba.
Estos criterios ayudan a comparar alternativas sin convertir esta guía en una receta de diseño. La selección final debe confirmarse con la información del sitio, el fabricante y el responsable técnico que integra el sistema completo y documentado para conservar trazabilidad durante toda su operación.
Cuando la aplicación pide operación a distancia, los monitores eléctricos con control remoto son la alternativa a los monitores manuales descritos arriba.
