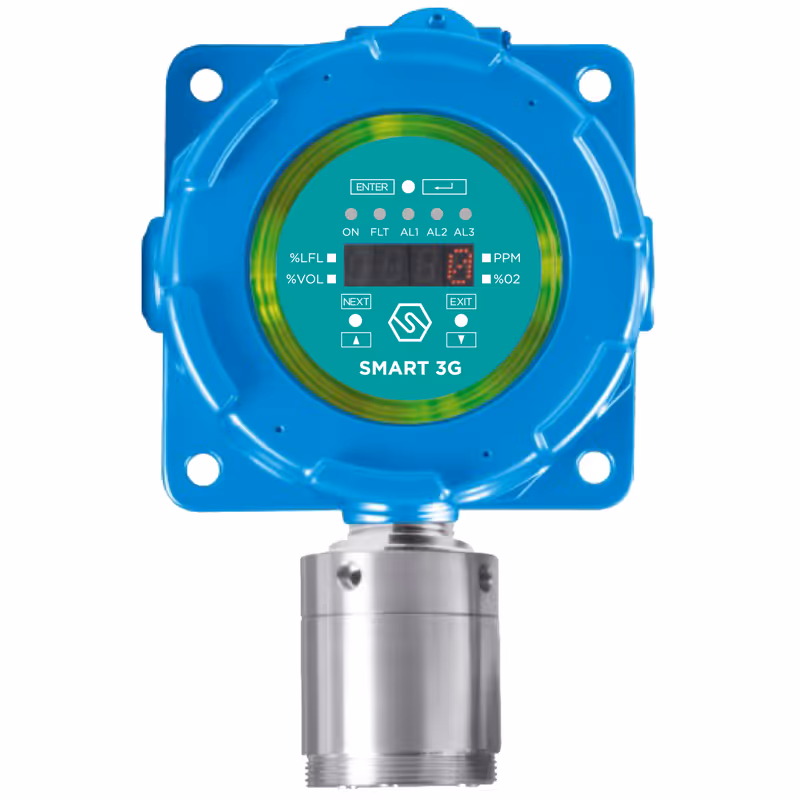

Detector de cloro, SO2 y NO2 Sensitron SMART3G-D2 con sensor electroquímico expuesto, 4-20 mA, protección Ex i y SIL 2 para procesos industriales y de agua.
Familia: Detectores de Gas. Marca: Sensitron. Certificaciones: ATEX Zona 1, ATEX Zona 21 con STG/AD3, IECEx, SIL 2 hardware, SIL 3 software, IP65.
¿Listo para avanzar con Detector de cloro, SO2 y NO2 Sensitron SMART3G-D2?
Comparte el gas, rango, clasificación de área y señales requeridas para revisar la configuración adecuada.
En un cuarto de dosificación de cloro, el punto de fuga y la tecnología de detección se definen por ese gas, no por la solución de un estacionamiento. SMART3G-D2 SI coloca el sensor electroquímico expuesto ante Cl2, SO2 y NO2, con separación galvánica para Zona 1 y, con adaptador, Zona 21. Para comparar otros tóxicos, revisa ácido sulfhídrico, la ficha SMART3G-D2 EC y los detectores de gas industriales.
| Característica | Especificación |
|---|---|
| Tecnología | Celda electroquímica con sensor expuesto; cabezal de acero inoxidable de 48 mm de diámetro |
| Protección | Separación galvánica entre electrónica de cabezal y envolvente; Zona 1 y Zona 21 con STG/AD3 |
| Vida estimada de celda | 2 a 3 años |
| Alimentación | 12–24 Vdc |
| Señal | 4-20 mA |
| Relés | Placa opcional de 1 o 3 relés, 1.0 A a 30 Vdc |
| Comunicación | RS-485 opcional |
| Potencia máxima | 4.5 W |
| Indicaciones | Pantalla de 7 segmentos, 5 LED de estado y 4 LED inteligentes |
| Calibración | No intrusiva con imán, mediante 3 sensores Hall |
| Dimensiones | 138 × 200 × 119 mm |
| Peso | 2.7 kg |
| Entradas | 3 entradas de 3/4” NPT |
| Protección ambiental | IP65 |
| Operación | −20 a +50 °C; 15–90 % HR sin condensación |
| Construcción | Aluminio con pintura epóxica; cabezal de acero inoxidable |
| Gas | Rango | Código de pedido |
|---|---|---|
| Dióxido de azufre (SO2) | 0–20 ppm | S3005SD |
| Dióxido de nitrógeno (NO2) | 0–20 ppm | S3009ND |
| Cloro (Cl2) | 0–5 ppm | S3013CL |
| Cloro (Cl2) | 0–20 ppm | S3015CL |
Su marcado ATEX es II 2G Ex db [ib] ib IIC T6 Gb y, al usar STG/AD3, II 2GD con Ex tb IIIC T85 °C Db e IP65. Zona 1 contempla aparición ocasional de atmósfera explosiva de gas en operación normal; Zona 21, de nube de polvo combustible.
Ex d corresponde a la protección mediante envolvente. Ex i limita energía disponible en una falla y la separación galvánica permite exponer el sensor a la mezcla. Se publican SIL 2 de hardware y SIL 3 de software, con SIL 3 de hardware dentro de un sistema redundante.

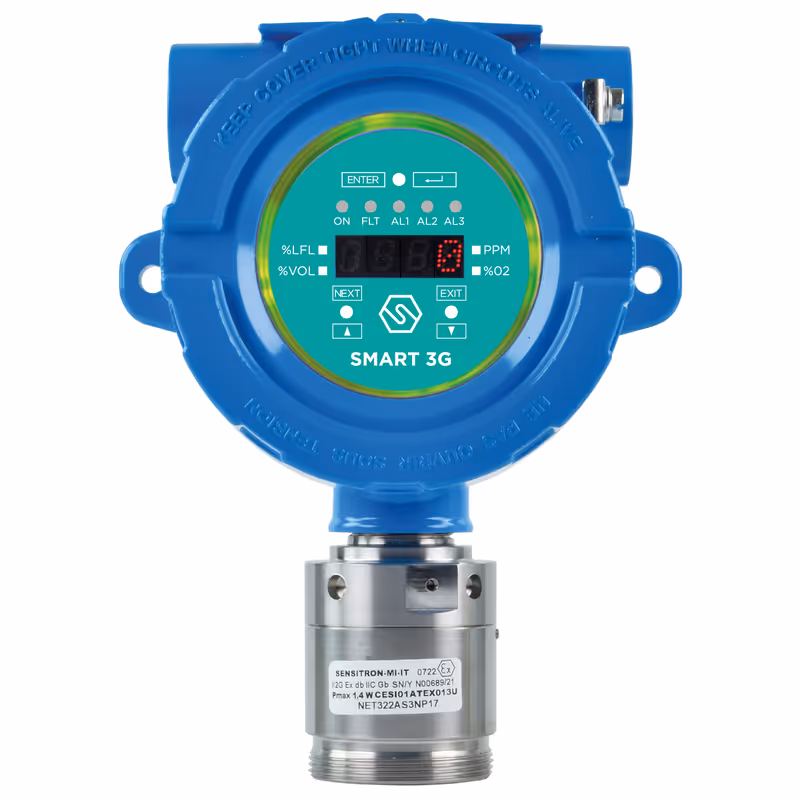

El SI es el indicado para Cl2, SO2 y NO2 porque estos gases requieren sensor expuesto y esta arquitectura integra Ex i. Para NH3, CO, H2S, O2, NO o H2 corresponde SMART3G-D2 EC, con envolvente Ex d. Cuando se requieren HART, Modbus RTU, dos puntos o PID/MOS, revisa Vector; si la medición acompaña al trabajador, elige T4.
La orden puede incluir STG/AD3 para Zona 21, RS-485 y placa de uno o tres relés. Especifica gas, rango, código, 4-20 mA, lógica de alarma y gas patrón de la celda. La calibración con imán evita abrir la envolvente y se ejecuta según las indicaciones del fabricante.
La revisión del riesgo sitúa el detector en el punto útil. SO2, NO2 y Cl2 se consideran cerca del piso por sus densidades relativas 2.26, 1.58 y 2.49. Ventilación, drenajes, fosas, origen de la fuga y obstáculos definen finalmente altura y número de puntos.
Información técnica de Sensitron DS4822 rev. 1 (21/01/2021). Página oficial: Sensitron SMART3G-D2.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Estas son las preguntas que más nos hacen sobre SMART3G-D2 SI cuando alguien está por comprar un detector de gas industrial: calibración, señales, clasificación de área y vida del sensor.
Si tu duda no aparece, escríbenos con el gas, el rango y el lugar de instalación y te respondemos con el dato de la hoja técnica.
Esta versión se usa con tóxicos que piden que el sensor esté en contacto directo con la mezcla. La separación galvánica entre electrónica de cabezal y envolvente logra esa protección, con marcado Ex db [ib] ib.
Ex d usa una envolvente a prueba de explosión. Ex i limita la energía eléctrica ante una falla para evitar ignición; este modelo la incorpora en la arquitectura de sensor expuesto. Respeta el marcado, cableado y accesorios indicados para la versión solicitada.
Para Cl2 se publican 0–5 ppm con código S3013CL y 0–20 ppm con S3015CL. Escoge el rango con el riesgo identificado, la estrategia de alarma y la ubicación que definan para el punto.
La vida estimada de la celda electroquímica es de 2 a 3 años. El mantenimiento debe contemplar exposición, ambiente, calibración y el gas patrón del sensor.
El modelo incluye 4-20 mA, RS-485 opcional y una placa opcional de uno o tres relés de 1.0 A a 30 Vdc. Indica qué señal y lógica recibirá el tablero o PLC para pedir la configuración correcta.
