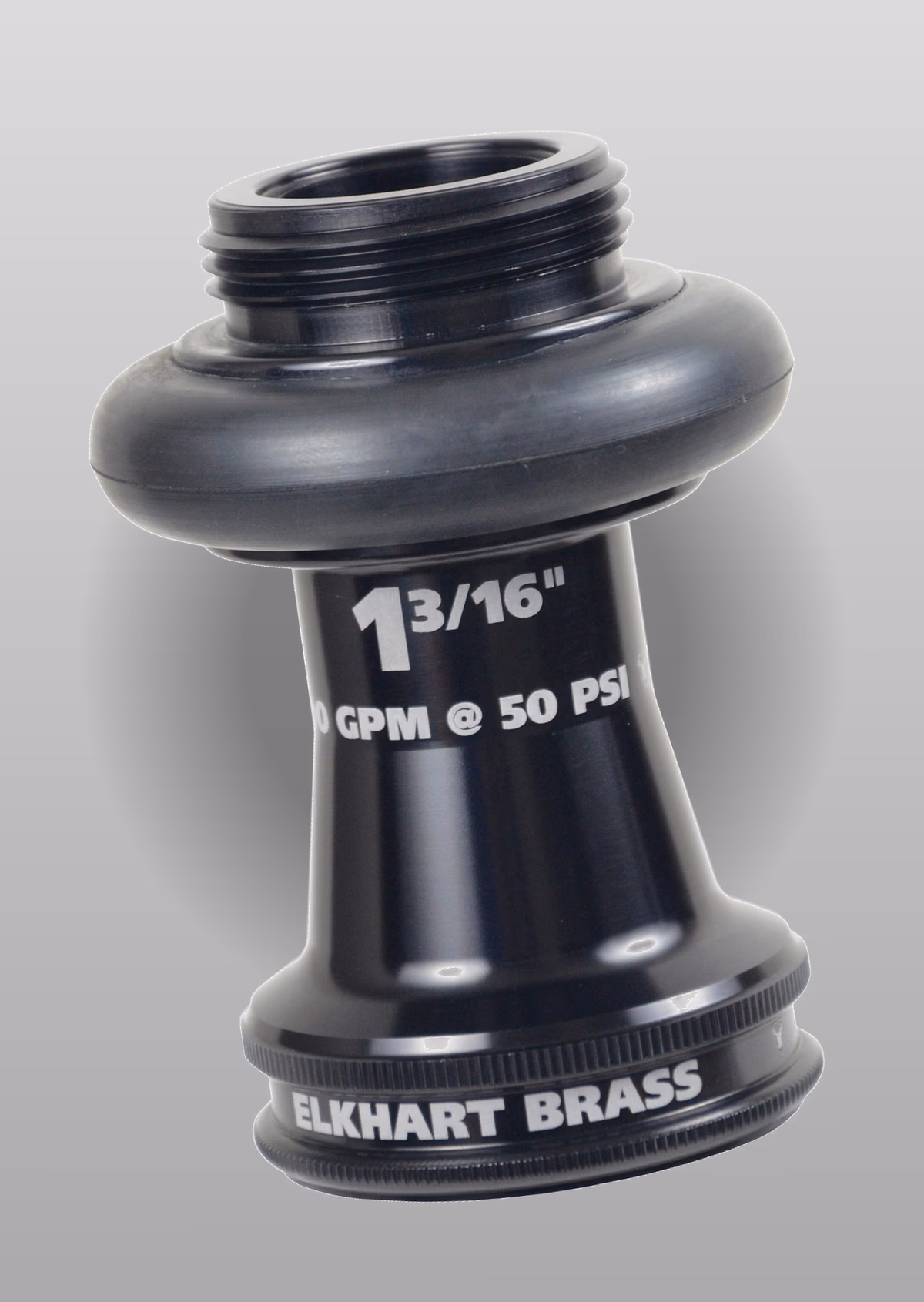

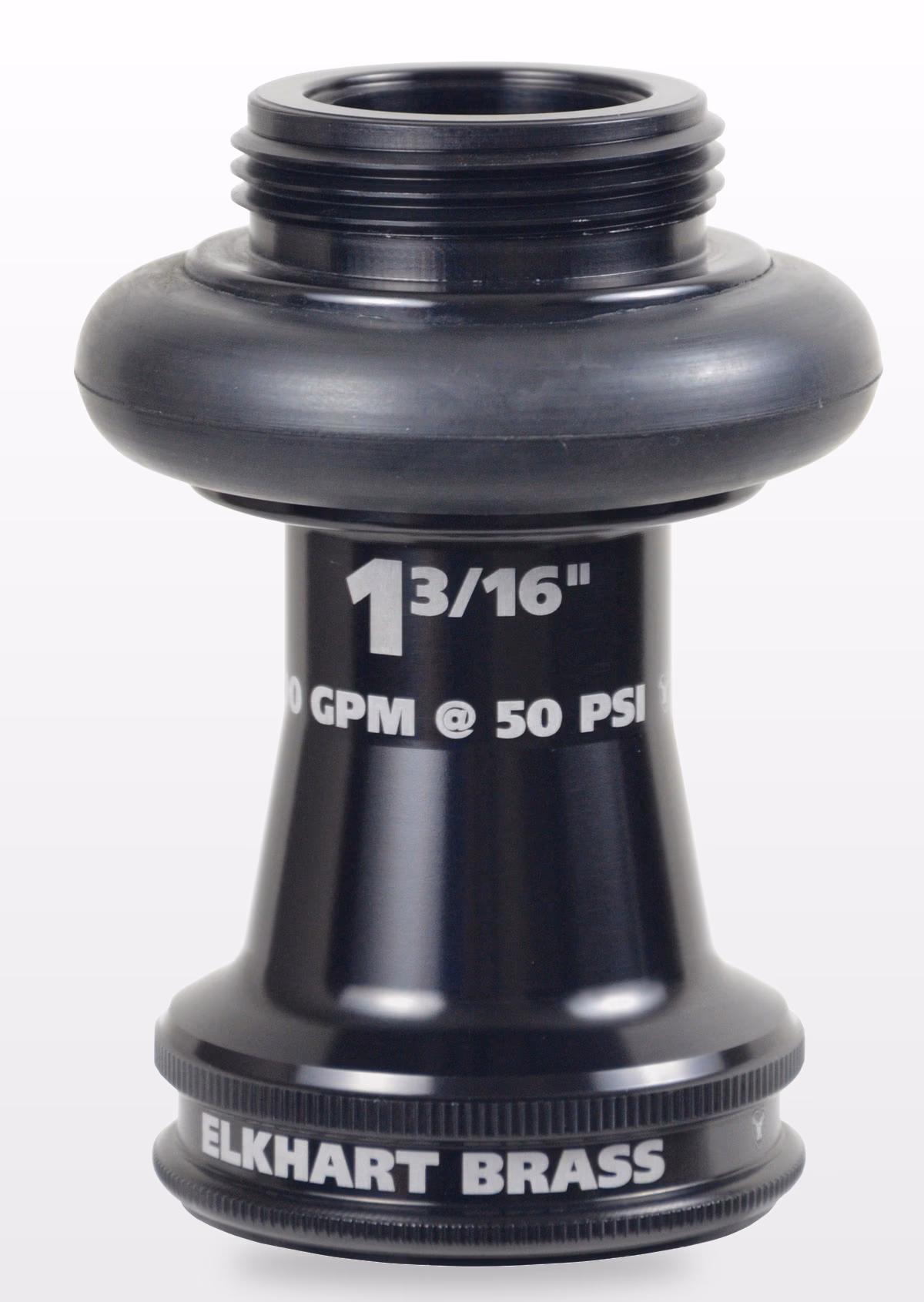

XD Smooth Bore

La Boquilla XD Smooth Bore de Elkhart Brass entrega chorro liso con flujo de 150 GPM en orificio de 7/8” hasta 350 GPM en orificio de 1.5”, a presión nominal de 50 PSI en boquilla, con un alcance efectivo que supera los 20 metros de chorro coherente donde otras boquillas ya pierden integridad. La transición interna gradual del diseño XD (Extended Distance) laminariza el flujo antes de la salida, produciendo un chorro que mantiene su diámetro dentro de 1.5 veces el diámetro del orificio a 15 metros de distancia, a diferencia de boquillas convencionales que se expanden 3 o 4 veces a la misma distancia. Certificada NFPA 1964, es la herramienta de ataque para incendios estructurales con carga pesada, operaciones defensivas a distancia y combate en exteriores con viento.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	XD Smooth Bore
Tipo	Chorro liso (smooth bore)
Orificios disponibles	7/8”, 1”, 1-1/8”, 1-1/4”, 1-1/2”
Flujo a 50 PSI en boquilla	150 GPM (7/8”) a 350 GPM (1-1/2”)
Presión de operación	50 PSI en boquilla
Alcance efectivo	Más de 20 metros con chorro coherente
Material	Latón cromado o aluminio anodizado
Conexión	1.5” NH o 2.5” NH (según modelo)
Mantenimiento	Sin partes móviles en el orificio
Certificaciones	NFPA 1964

Características Principales

• Diseño XD (Extended Distance) con transición interna gradual que laminariza el flujo antes de la salida, maximizando la coherencia y el alcance del chorro
• Chorro coherente que mantiene el diámetro dentro de 1.5 veces el orificio a 15 metros, versus 3–4 veces en boquillas convencionales a la misma distancia
• Cinco diámetros de orificio disponibles (7/8” a 1-1/2”) que cubren el rango de flujo de 150 a 350 GPM para distintas capacidades de sistema
• Sin partes móviles en el mecanismo de orificio: sin sellos que deteriorar ni mecanismos que obstruirse con sedimento en operaciones de campo
• Presión de operación de 50 PSI en boquilla, significativamente más baja que las boquillas de niebla a 100 PSI, reduciendo el esfuerzo del operador para sostener la línea
• Chorro direccional que resiste la deflexión por viento lateral en operaciones exteriores donde los patrones de niebla se deforman y pierden alcance efectivo
• Fabricada en latón cromado o aluminio anodizado según modelo, ambos con resistencia a la corrosión para condiciones de campo prolongadas
• Certificación NFPA 1964 con certificado de conformidad disponible para proyectos con requisitos documentales

Aplicaciones

• Incendios estructurales con carga de fuego pesada en bodegas y almacenes donde el chorro liso penetra entre pilas de mercancía para alcanzar el foco
• Operaciones defensivas a distancia cuando el avance del incendio o riesgo de colapso impide aproximación: 5 metros adicionales de alcance pueden ser determinantes
• Combate en exteriores con viento donde los patrones de niebla se deforman y el chorro liso mantiene dirección y efectividad
• Sistemas de standpipe en edificios donde la presión de operación en el piso de ataque es consistentemente baja y se requiere máximo alcance con la presión disponible
• Brigadas que operan en ambientes con viento costero constante o en plataformas y terminales donde las boquillas de niebla pierden efectividad

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: certificación y requisitos de desempeño para boquillas, incluyendo smooth bore
• NFPA 1901 — Standard for Automotive Fire Apparatus: especificaciones de boquillas para unidades de bomberos
• UL 401 — Standard for Portable Fire Extinguishing Equipment: aplica a boquillas de mano para combate estructural
• NFPA 1963 — Standard for Fire Hose Connections: roscas NH/NST para conexión al sistema de mangueras
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en centros de trabajo

Gama de México es distribuidor autorizado Elkhart Brass en México. La XD Smooth Bore está disponible en los diámetros de mayor demanda con entrega en 1–2 semanas. El equipo técnico de Gama asesora en la selección del diámetro correcto según el caudal disponible de la unidad y la presión de trabajo del sistema.
