294-11

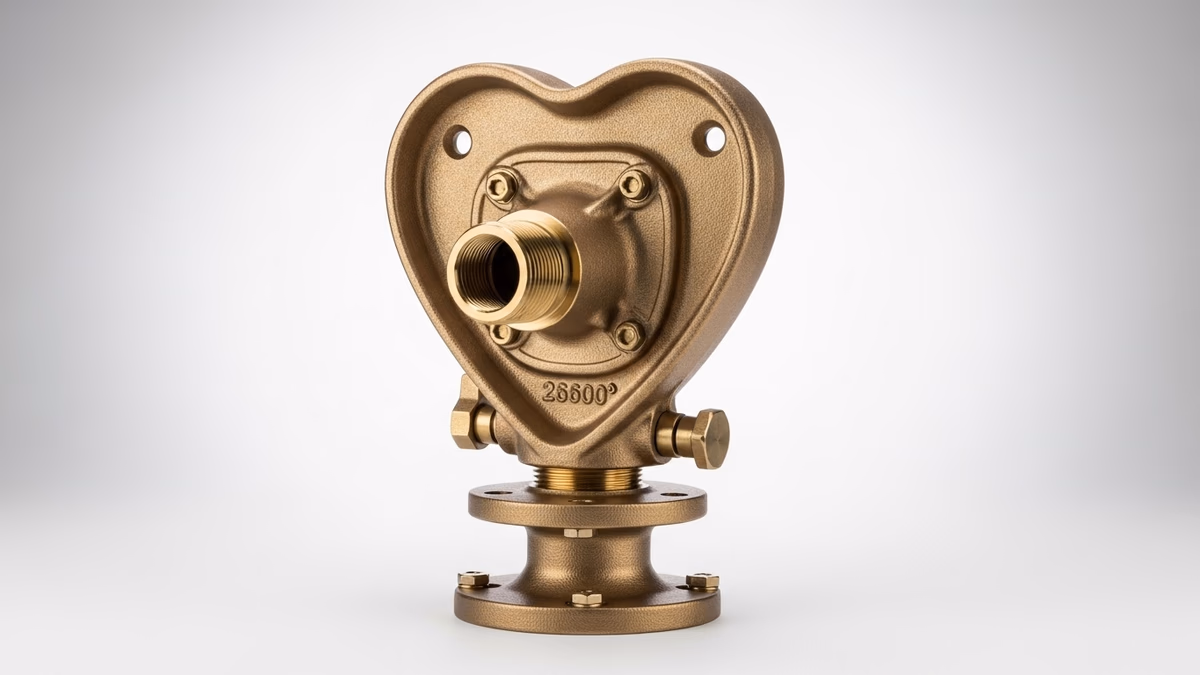

El monitor fijo tipo corazón Elkhart Brass 294-11 entrega de 350 a 1,250 GPM con un alcance efectivo de hasta 270 pies (82 m) y una elevación vertical de 150°, estableciéndolo como el equipo de referencia para refinerías, plantas petroquímicas e instalaciones offshore que exigen certificación FM y máxima cobertura geométrica desde un punto fijo. Fabricado en bronce fundido por el fabricante de equipos contra incendio con mayor trayectoria en América del Norte, el modelo 294-11 es aceptado sin excepción por aseguradoras internacionales de alto riesgo industrial.

Especificaciones Técnicas

Característica	Especificación
Caudal máximo	1,250 GPM (4,731 LPM)
Rango de flujo	350 – 1,250 GPM
Entrada	Base bridada 4” ANSI 150# cara realzada (RF)
Salida	2½” macho rosca NSHT
Giro horizontal	360° continuo — volante ajustable
Elevación vertical	150° — volante ajustable
Material	Bronce fundido
Cremalleras	Una — control de elevación vertical con volante
Presión de operación	75 PSI (5.17 bar) nominal
Presión máxima	300 PSI (20.7 bar)
Alcance efectivo	270 ft (82 m) a caudal máximo
Patrones de descarga	Chorro directo / niebla 30° / niebla fina 90°
Acabado	Anticorrosivo rojo bermellón
Certificaciones	FM Approved, UL Listed

Aplicaciones Principales

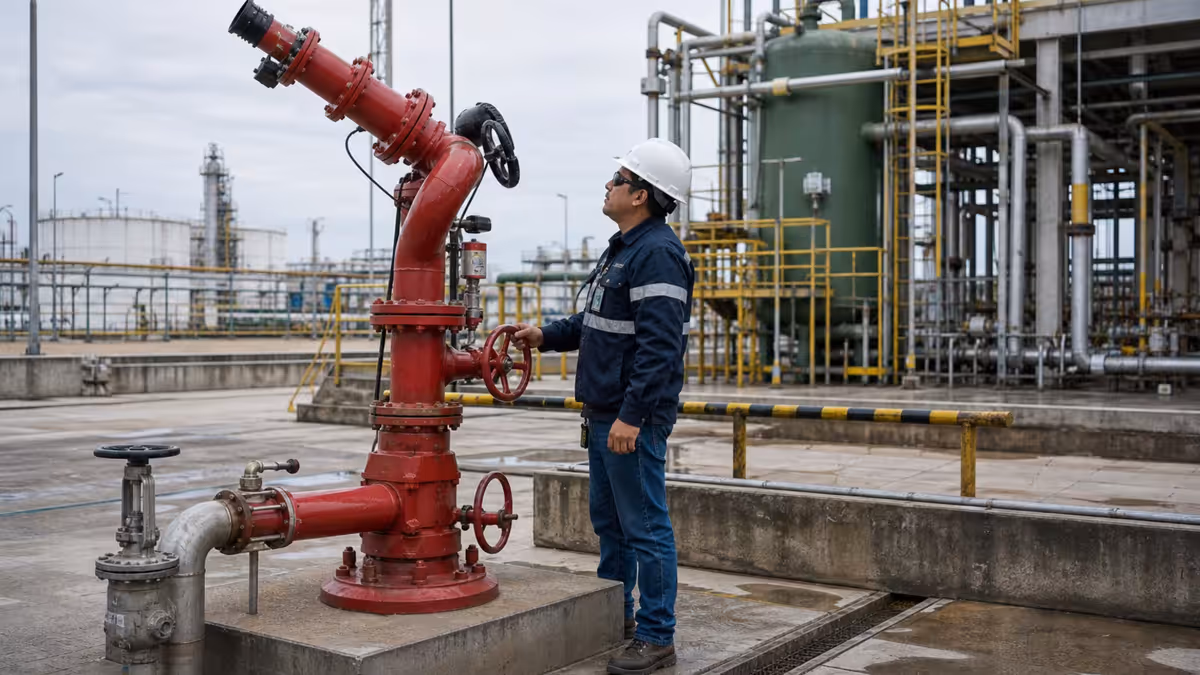

• Refinerías de petróleo y gas — protección de unidades de destilación, torres de cracking y sistemas de tuberías de alto riesgo donde la certificación FM es exigida contractualmente por el operador y la aseguradora
• Plantas petroquímicas y químicas — cobertura de reactores, almacenes de solventes y áreas de carga con los tres patrones de descarga según la naturaleza del combustible involucrado
• Terminales de almacenamiento de hidrocarburos — enfriamiento perimetral de tanques atmosféricos y supresión de vapores inflamables en diques de contención
• Instalaciones offshore y plataformas marinas — el bronce fundido resiste la corrosión por cloruros y la exposición continua a agua salada, condición crítica en plataformas de extracción en el Golfo de México
• Helipuertos y aeropuertos — el alcance de 82 metros y los tres patrones de niebla lo habilitan para proteger aeronaves, zonas de aterrizaje y hangares bajo protocolos ARFF
• Sistemas certificados FM de protección contra incendio — proyectos donde la póliza de seguro industrial requiere equipos con aprobación Factory Mutual para validar la cobertura en caso de siniestro

Por Qué Elegir Este Monitor

• Aprobación FM (Factory Mutual) — garantía independiente de que el monitor cumple las especificaciones de rendimiento más rigurosas de la industria; requisito no negociable en pólizas de seguro de instalaciones de alto riesgo en México y Latinoamérica
• Giro vertical de 150° — supera en 30° el estándar de 120° de la mayoría de los competidores, permitiendo cubrir blancos a ras de piso y estructuras en altura desde el mismo punto de anclaje sin reubicar el equipo
• Alcance de 270 pies (82 m) — uno de los alcances más largos disponibles en monitores tipo corazón de este calibre, reduciendo el número de monitores necesarios por área protegida y bajando el costo total del sistema
• Tres patrones de descarga selectivos — chorro directo para máximo alcance y penetración, niebla de 30° para protección de equipos y niebla fina de 90° para enfriamiento de superficies y control de vapores, todo en una sola boquilla Select-o-Flow
• Compatibilidad con boquillas eductoras — la salida NSHT acepta boquillas proporcionales para descarga de espuma AFFF o FFFP en incendios de clase B, habilitando al monitor para operaciones combinadas agua-espuma
• Marca con más de 140 años de trayectoria — Elkhart Brass fabrica equipos contra incendio desde 1883; la reputación y el soporte posventa de la marca reducen el riesgo técnico en proyectos críticos

Normas Aplicables

• NFPA 15 — Standard for Water Spray Fixed Systems for Fire Protection: norma de diseño e instalación para sistemas de monitores fijos como el 294-11 en instalaciones industriales
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam: aplicable cuando el monitor se conecta a sistemas de espuma para protección de tanques de almacenamiento y líquidos inflamables
• API 2030 — Application of Fixed Water Spray Systems for Fire Protection in the Petroleum Industry: establece densidades de descarga, caudales y posicionamiento de monitores en refinerías y terminales
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en los centros de trabajo: marco normativo mexicano que regula la instalación de equipos de protección activa contra incendio en la industria nacional
• NFPA 1901 — Standard for Automotive Fire Apparatus: aplica en configuraciones donde el 294-11 se monta sobre vehículo de bomberos o unidad de respuesta de emergencia de brigada industrial
• API 653 — Tank Inspection, Repair, Alteration, and Reconstruction: referencia para la protección de tanques de almacenamiento en terminales y refinerías donde se requiere el estándar de cobertura de monitores

Gama de México distribuye el Elkhart Brass 294-11 con cobertura nacional desde bodegas en CDMX y Querétaro. Solicite cotización con ficha técnica FM, certificados originales de fábrica y asesoría de ingeniería para el dimensionamiento de su sistema de monitores.
