B-20105

La válvula de globo Mueller B-20105 en diámetro 1/2” con cuerpo de bronce forjado C83600 y patrón recto es la solución estándar para líneas auxiliares de control fino en sistemas de protección contra incendios: derivaciones de manómetro, líneas de prueba de retardo en válvulas de alarma y drenajes de bajo caudal donde se requiere regulación progresiva del flujo. Con una presión de trabajo de 400 PSI —superior a la mayoría de los modelos de 300 PSI del mercado— esta válvula cubre tanto aplicaciones de sprinklers en edificios de media y gran altura como sistemas de standpipe de alta presión. Su asiento de PTFE y empaque ajustable la hacen adecuada para servicio continuo en instalaciones donde las válvulas operan con frecuencia durante inspecciones y pruebas periódicas.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Mueller
Modelo	B-20105
Diámetro nominal	1/2” (15 mm)
Tipo	Patrón recto (T)
Conexión	Roscada NPT hembra ambos extremos
Material cuerpo	Bronce forjado C83600
Material obturador	Disco PTFE asiento duro
Material vástago	Bronce con empaque PTFE trenzado ajustable
Presión trabajo	400 PSI (28 bar)
Presión prueba	800 PSI (55 bar)
Temperatura servicio	-20 °C a 110 °C
Recubrimiento	Bronce natural maquinado
Peso	0.3 kg
Certificaciones	UL Listed, FM Approved

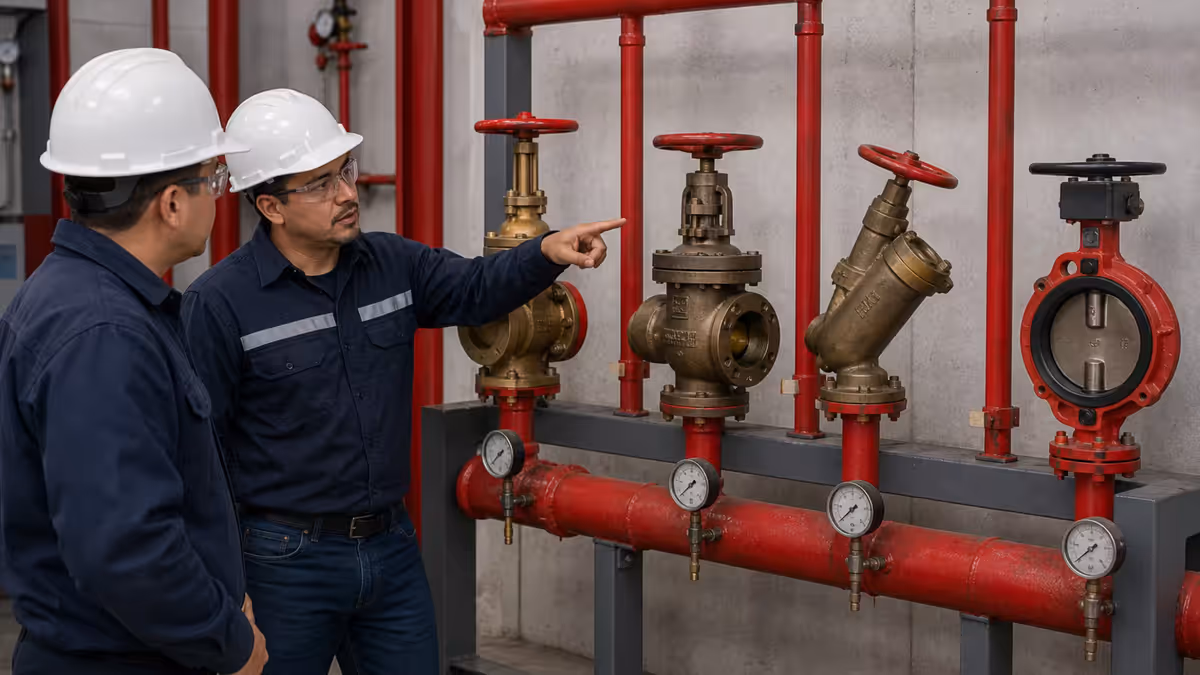

Globe vs Compuerta

Las válvulas de compuerta son el componente correcto para el aislamiento de secciones en redes principales de sprinklers y standpipe, donde la válvula debe permanecer completamente abierta durante su vida útil y solo cerrarse en emergencias o mantenimiento. Su disco de cuña genera una pérdida de carga mínima en posición totalmente abierta, pero no puede estrangular el flujo sin erosionar el asiento.

La válvula de globo, en cambio, está diseñada para regular el caudal de manera progresiva y repetida. En diámetros pequeños como el 1/2”, la válvula de globo es insustituible en el trim de sistemas de protección contra incendios: la capacidad de ajustar el flujo desde un goteo hasta el caudal máximo con múltiples vueltas del volante permite al técnico controlar con precisión la presión en líneas de prueba, el caudal en drenajes controlados y el llenado de manómetros. La mayor caída de presión inherente al diseño globo es irrelevante en estas aplicaciones auxiliares de bajo caudal, donde lo que importa es la precisión del control. Para salidas de manguera en estaciones de standpipe, la globo angular en tamaños 2” y 2.5” ofrece la capacidad de estrangulamiento que las normas NFPA 14 y FM 1120 requieren.

Aplicaciones

• Derivaciones de manómetro en cuartos de bombas (NFPA 20): aísla y purga manómetros de presión de succión y descarga de bombas contraincendios durante pruebas de aceptación y mantenimiento anual.
• Líneas de retardo y prueba en trim de válvulas de alarma (NFPA 13): regula el caudal hacia el retardador de alarma para calibrar el tiempo de activación de la campana hidráulica.
• Drenajes de bajo caudal en puntos bajos de sistemas húmedos: permite vaciado controlado de tramos de tubería sin descargar el sistema principal.
• Conexiones de prueba de presión en inspecciones periódicas (NFPA 25): proporciona punto de purga y medición de presión estática en redes de sprinklers de edificios comerciales y residenciales.
• Bypass de filtros en líneas de alimentación de agua: permite aislar filtros en servicio sin interrumpir el suministro al sistema de rociadores.
• Líneas de instrumentación en cuartos de control: controla el flujo hacia transductores de presión y sensores de caudal en sistemas de detección y supresión de alta tecnología.

Normas Aplicables

• UL 262 — Standard for Gate Valves for Fire-Protection Service: aplica a válvulas de control en servicio de incendios, incluyendo globo en listados combinados.
• FM 1120 — Property Loss Prevention Data Sheets for Hose Valves: cubre requisitos de aprobación para válvulas de manguera y control en instalaciones aseguradas por FM Global.
• NFPA 14 — Standard for Standpipe and Hose Systems: define los requisitos de válvulas en líneas de servicio y puntos de prueba en sistemas de standpipe.
• NFPA 20 — Standard for Installation of Stationary Pumps for Fire Protection: especifica válvulas de control en trim de bombas, líneas de alivio y circuitos auxiliares.
• NFPA 13 — Standard for the Installation of Sprinkler Systems: establece los requisitos de válvulas de drenaje, trim de alarma y líneas de prueba en sistemas de rociadores.
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo: norma mexicana que regula la instalación y mantenimiento de sistemas de protección activa contra incendios.

Gama de México es distribuidor autorizado de válvulas de globo Mueller certificadas UL Listed para sistemas de protección contra incendios en México. Contamos con inventario disponible en diámetros desde 1/2” hasta 2” en patrón recto y angular, con asesoría técnica para selección conforme a NFPA 13, NFPA 14 y NFPA 20.
