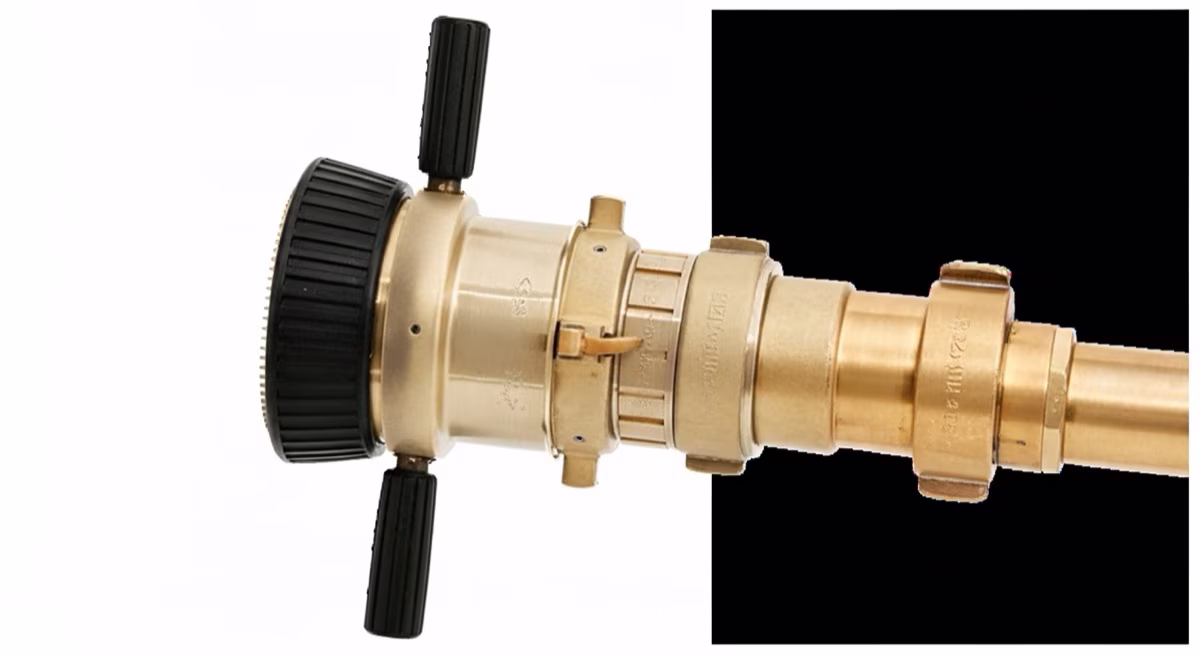

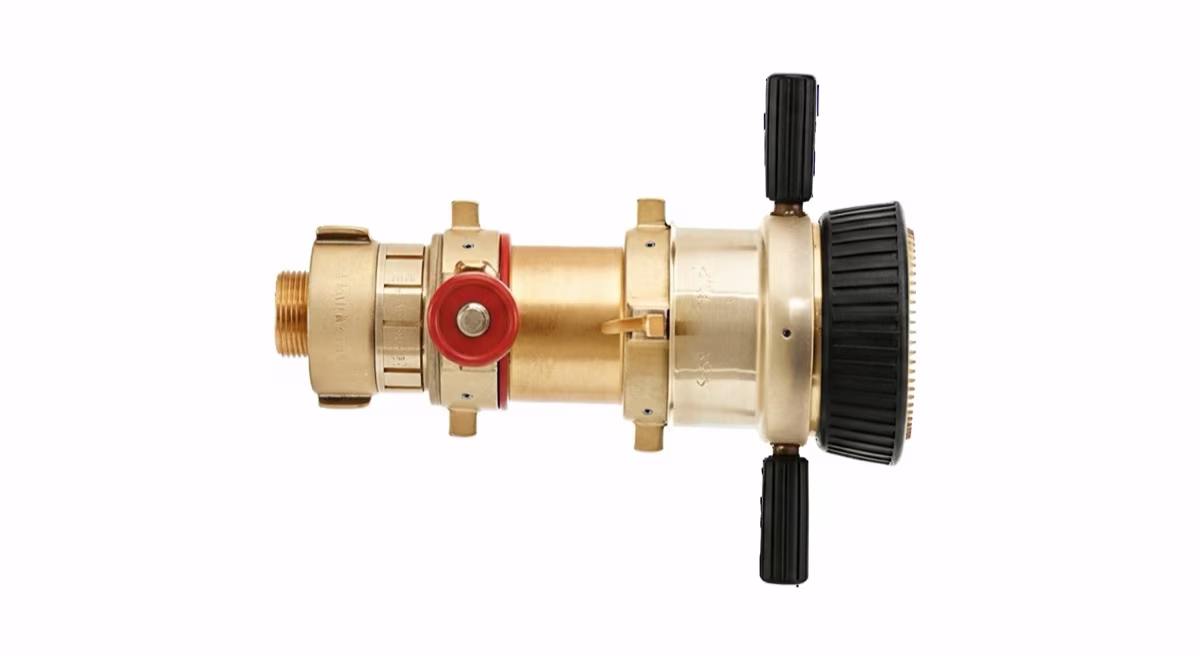

Fixed System UL-50

La boquilla Fixed System UL-50 de Elkhart Brass es una boquilla de flujo fijo calibrada de fábrica, certificada bajo UL 1971 para instalación permanente en sistemas fijos automáticos de protección contra incendios. A diferencia de las boquillas de manguera de intervención manual, la UL-50 está diseñada para montarse en tuberías de acero o CPVC y operar sin intervención humana cuando el sistema deluge o preacción se activa, proporcionando la densidad de aplicación exacta que establece el diseño hidráulico conforme a NFPA 15 (agua-spray) y NFPA 16 (espuma-agua).

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	Fixed System UL-50 / UL-75 / UL-100
Flujo calibrado	50, 75 o 100 GPM (configurado de fábrica; no ajustable en campo)
Factor K	Proporcionado con cada unidad para cálculo hidráulico
Presión de diseño	75 o 100 PSI según modelo
Entrada	1” NPT o 1.5” NPT hembra roscada
Material del cuerpo	Bronce
Patrón de descarga	Cono de agua sólido o spray direccional según modelo
Ángulo de cobertura	90°, 120° o 180° según configuración
Peso	0.9 kg (2.0 lbs) en modelo 1”
Temperatura de servicio	–10 °C a +60 °C
Marcado UL	Grabado permanente en cuerpo con número de listado
Certificación	UL 1971 — Listed

Certificaciones y Normas

UL 1971 es la norma de Underwriters Laboratories que regula específicamente las boquillas para sistemas de protección fijos, un alcance diferente al de UL 401 (boquillas de manguera manual). Bajo UL 1971, la boquilla es evaluada en su comportamiento como componente de un sistema hidráulico: la precisión del factor K, la distribución del patrón de spray a distintas alturas de instalación, la resistencia mecánica para montaje permanente y la confiabilidad de la geometría interna en condiciones de largo plazo. Esta certificación es el requisito de listado que los diseñadores de sistemas NFPA 15 y NFPA 16 especifican en la memoria de cálculo y que los inspectores de la Autoridad Competente (AHJ) verifican durante la aceptación del sistema. Sin el listado UL 1971, el sistema fijo no puede ser aceptado bajo las normativas de referencia en México ni en América del Norte.

Características Principales

• Certificación UL 1971 — Listed con número de listado grabado permanentemente para verificación en inspecciones AHJ
• Flujo calibrado de fábrica (50, 75 o 100 GPM) sin piezas ajustables; garantiza la densidad de aplicación del diseño hidráulico
• Factor K preciso entregado con cada unidad para cálculo hidráulico conforme a NFPA 15 y NFPA 16
• Entrada NPT roscada (1” o 1.5”) para montaje permanente en tuberías de acero Schedule 40 o CPVC
• Tres ángulos de cobertura (90°, 120°, 180°) para adaptar la geometría de distribución a la geometría del área protegida
• Bronce resistente a corrosión de largo plazo en ambientes con humedad, cloro, vapores de proceso o agua de mar
• Sin partes móviles — diseño de máxima confiabilidad para activación automática en sistemas que operan desatendidos
• Documentación NFPA incluida: ficha técnica, curvas de rendimiento, patrón de distribución y datos para memoria de cálculo

Aplicaciones

• Sistemas de agua-spray (water spray systems) bajo NFPA 15 para protección de transformadores de potencia, equipos de patio y reactores
• Sistemas de espuma-agua (foam-water spray systems) bajo NFPA 16 para protección de tanques de hidrocarburos y áreas de proceso
• Enfriamiento de tanques de almacenamiento de líquidos inflamables y gases licuados bajo API 2030
• Protección de equipos eléctricos de alta tensión (transformadores, celdas de switchgear) donde la activación manual no es posible
• Sistemas deluge en plataformas offshore, terminales de GNL y plantas de proceso petroquímico
• Instalaciones industriales con diseño hidráulico certificado que requieren boquillas con Factor K documentado

Normas Aplicables

Norma	Organismo	Alcance
UL 1971	Underwriters Laboratories	Estándar para boquillas en sistemas fijos de protección contra incendios
NFPA 15	NFPA	Norma para sistemas de agua-spray; especifica boquillas UL Listed para diseño hidráulico
NFPA 16	NFPA	Norma para sistemas de espuma-agua; requisitos de boquillas y factor K
NFPA 25	NFPA	ITM de sistemas fijos; intervalos de inspección, prueba y mantenimiento
NFPA 30	NFPA	Código de líquidos inflamables y combustibles; referencias a protección fija
API 2030	API	Guía para sistemas de agua-spray en instalaciones petroleras; criterios de diseño
NOM-002-STPS-2010	STPS México	Condiciones de seguridad en centros de trabajo; reconoce sistemas NFPA con equipos UL Listed
NRF-005-PEMEX	PEMEX	Protección contra incendio en instalaciones PEMEX; acepta boquillas UL 1971 en sistemas fijos

Gama de México es distribuidor autorizado de Elkhart Brass en México y suministra la Fixed System UL-50 con ficha técnica completa, curvas de rendimiento (flujo vs. presión), patrón de distribución a distintas alturas, factor K certificado, declaración de listado UL 1971 y datos para inclusión en la memoria de cálculo hidráulico del sistema, respaldando al ingeniero de diseño y al contratista de instalación durante todo el proceso de aceptación.

Productos Relacionados

• Boquilla Certificada Dual UL/FM Select-O-Flow XD — boquilla de manguera manual UL 401/FM para complementar el sistema fijo con intervención de brigada
• Toma Siamesa FDC 4A Clappered — conexión del departamento de bomberos para alimentar el sistema fijo donde se instala esta boquilla
• Válvula Compuerta OSY 4” Ranurada — válvula de control del sistema de tuberías que alimenta las boquillas fijas
• Monitor FM Refinerías — monitor fijo certificado FM para complementar la protección fija de área en instalaciones industriales

Preguntas Frecuentes

¿Cuál es la diferencia entre UL 401 (boquilla manual) y UL 1971 (boquilla fija)?

UL 401 aplica a boquillas portátiles de manguera para uso manual en ataque directo. UL 1971 regula específicamente boquillas para instalación permanente en sistemas automáticos fijos (deluge, preacción, agua-spray, espuma-agua). Las pruebas de UL 1971 incluyen verificación del factor K, geometría del patrón de distribución a distintas alturas y resistencia mecánica para montaje permanente en tubería. Los dos listados no son intercambiables en los cálculos hidráulicos de NFPA 15 o NFPA 16.

¿Qué significa el “factor K” de la boquilla y para qué se usa en el diseño del sistema?

El factor K es la constante de flujo de la boquilla, que relaciona el caudal descargado con la presión en la entrada. La fórmula es Q = K√P, donde Q es el flujo en GPM y P la presión en PSI. Con el factor K certificado de cada boquilla, el ingeniero de diseño puede calcular con precisión el caudal total del sistema, la presión mínima requerida en cada punto y el dimensionamiento de la bomba y tuberías conforme a NFPA 15 o NFPA 16. Sin el factor K certificado, el diseño hidráulico no puede completarse.

¿Puedo especificar esta boquilla en un sistema deluge bajo NFPA 15 para protección de transformadores eléctricos?

Sí. La boquilla Fixed System UL-50 es uno de los tipos de boquilla especificados en NFPA 15 para sistemas de agua-spray en protección de transformadores de potencia, reactores y equipos eléctricos de alto valor. El diseño hidráulico debe determinarse por un ingeniero certificado en protección contra incendios que calcule la densidad de aplicación requerida, el factor K seleccionado y el espaciado de boquillas conforme a los requisitos de NFPA 15 para el tipo de equipo a proteger.

¿La boquilla UL-50 requiere mantenimiento periódico al estar instalada permanentemente en tubería?

Las boquillas de flujo fijo instaladas en sistemas de tubería seca (no activadas rutinariamente) requieren inspección visual anual según NFPA 25 para verificar obstrucciones, corrosión superficial y estado del asiento. En sistemas con agua permanente (wet pipe), se recomienda también verificar que no haya depósitos calcáreos o biológicos en el orificio. Las boquillas dañadas físicamente deben reemplazarse completas —no deben repararse— para garantizar el factor K original.
