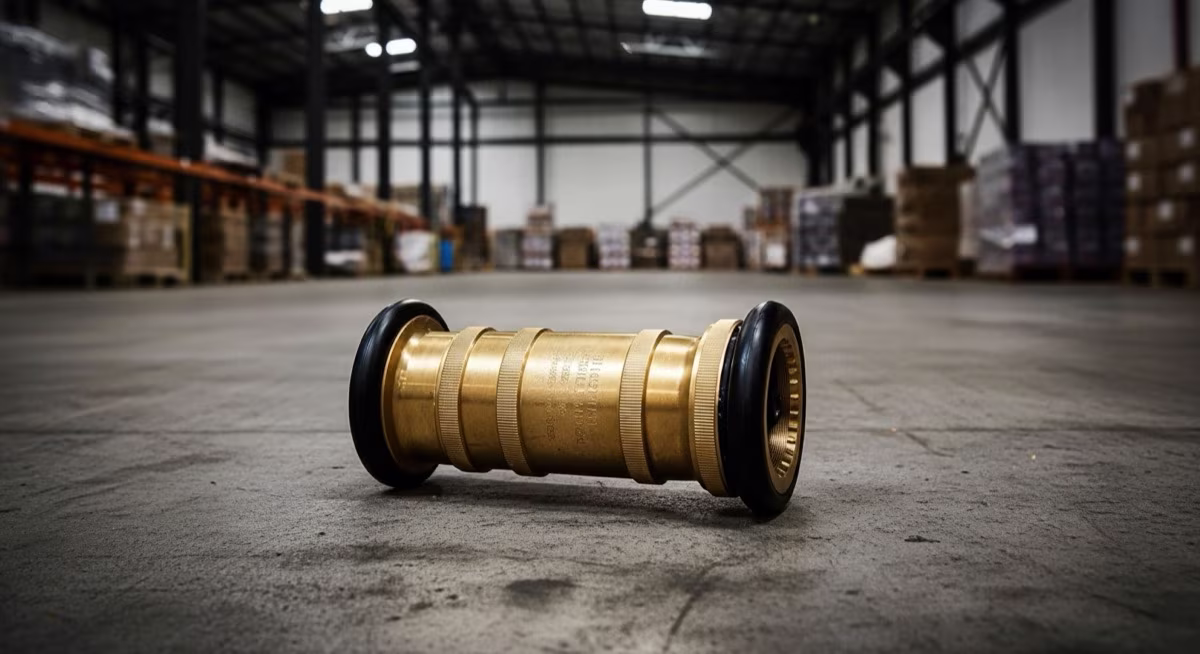

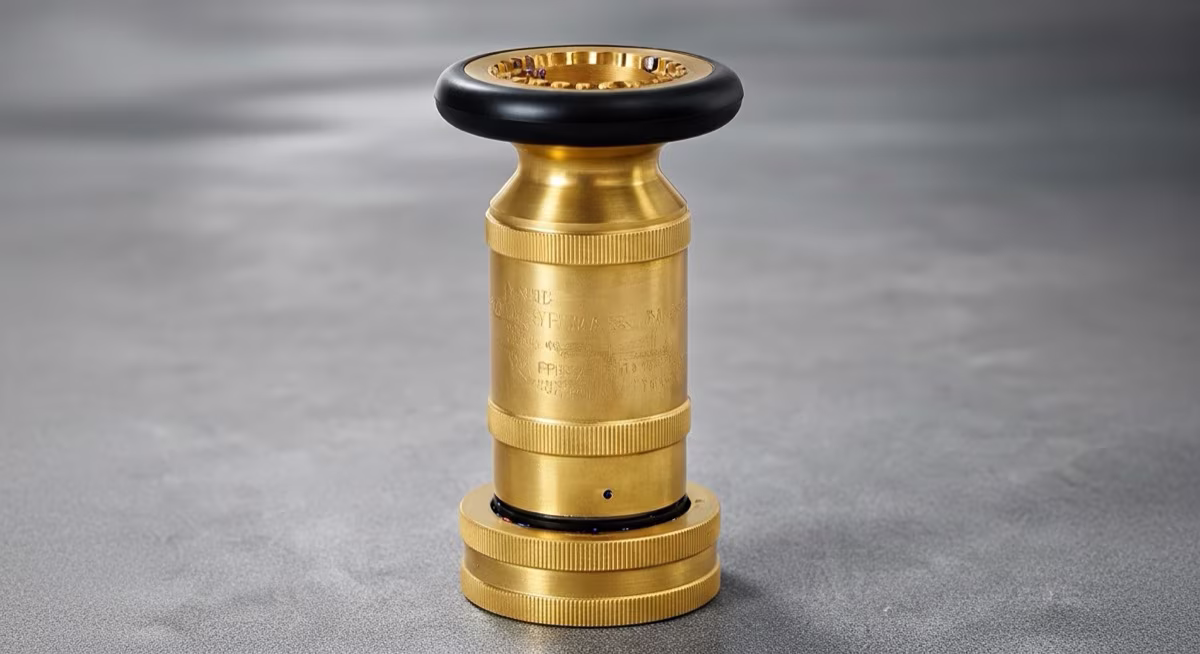

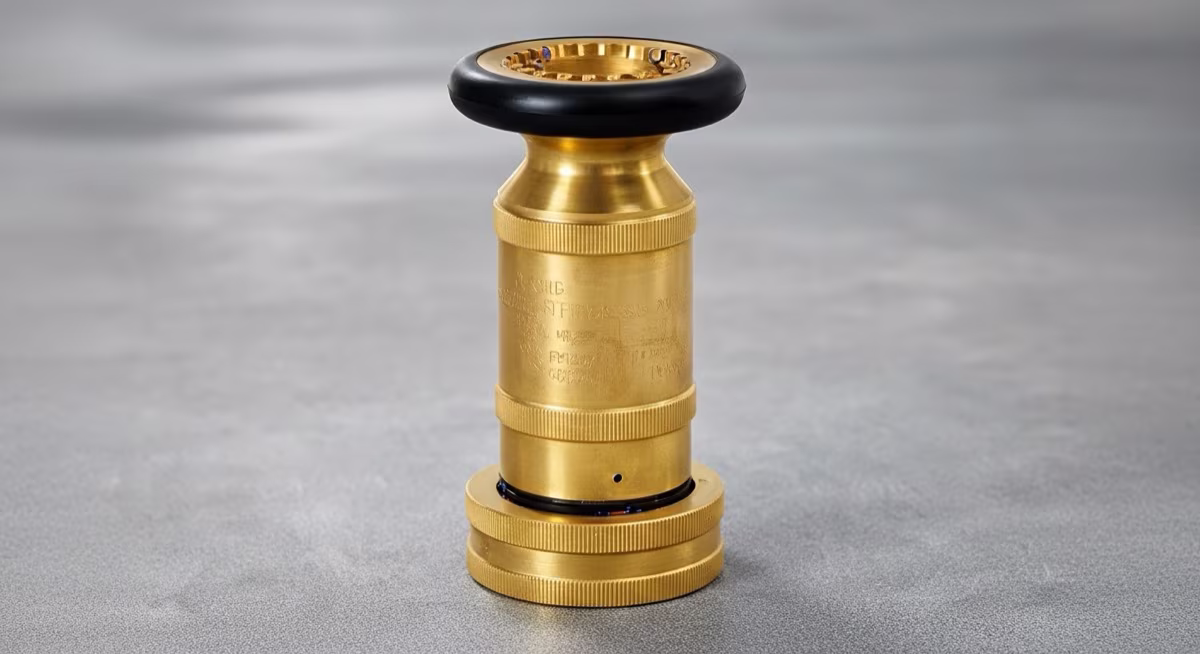

Foam Master 3060

La boquilla Foam Master 3060 de Akron Brass es un equipo de aplicación de espuma de baja expansión diseñado específicamente para el control y extinción de fuegos Clase B en superficies de hidrocarburos, solventes polares y líquidos inflamables miscibles con agua, que requieren el tipo de agente correcto según su naturaleza química. Compatible con concentrados AFFF al 3% y 6% y con formulaciones AR-AFFF (Alcohol Resistant) al 3% y 6%, su geometría interna de cono suave genera una capa de espuma uniforme con relación de expansión controlada (hasta 1:20) que se deposita sin romper la superficie del combustible, mecanismo crítico para impedir la reignición. Certificada UL 162, NFPA 11 y FM Approved, con flujo variable de 60 a 200 GPM (227–757 LPM) y construcción de bronce niquelado, es la boquilla estándar en sistemas de protección de tanques de almacenamiento, hangares de aviación y terminales de combustibles de refinería.

Especificaciones Técnicas

Característica	Especificación
Marca	Akron Brass
Modelo	Foam Master 3060
Rango de Flujo	60 – 95 – 150 – 200 GPM (227 – 360 – 568 – 757 LPM)
Presión de Trabajo Máxima	100 PSI (7 BAR)
Presión de Trabajo Nominal	75–100 PSI (5–7 BAR)
Conexión de Entrada	1.5” NST hembra con giro libre (swivel)
Material del Cuerpo	Bronce niquelado resistente a corrosión
Compatibilidad de Agente	AFFF 3%, AFFF 6%, AR-AFFF 3%, AR-AFFF 6%
Tipo de Expansión	Baja expansión (relación hasta 1:20)
Tipo de Combustibles Protegidos	Clase B: hidrocarburos y solventes polares
Patrones de Descarga	Cono suave para espuma / niebla / chorro
Selector de Flujo	4 posiciones indexadas con detentes positivos
Peso	2.0 kg (4.4 lbs)
Certificaciones	UL 162, NFPA 11, FM Approved

Características Principales

• Geometría interna de cono suave optimizada para espuma que minimiza la turbulencia y la destrucción de la estructura de la capa de espuma durante la descarga, condición crítica para lograr el sello superficial que impide la reignición sobre líquidos inflamables
• Compatibilidad verificada con AFFF 3%/6% y AR-AFFF 3%/6%: la boquilla no altera la relación de mezcla preestablecida por el proporcionador (inline, around-the-pump o balanced pressure), asegurando la concentración de agente requerida por diseño del sistema
• Relación de expansión controlada hasta 1:20 para espuma de baja expansión, adecuada para cubrir superficies de tanques de techo flotante, cubetos de contención y plataformas de carga/descarga donde la espuma de alta expansión sería ineficaz por su densidad insuficiente
• Certificación UL 162 (Standard for Safety Foam Equipment and Liquid Concentrates) como aval de laboratorio independiente del desempeño del equipo en aplicación de espuma para fuegos Clase B
• Aprobación FM (Factory Mutual) que satisface los requisitos de las principales aseguradoras industriales para instalaciones con riesgo de incendio de líquidos inflamables en refinerías, petroquímicas y terminales
• Cuatro posiciones de flujo indexadas que permiten al operador adaptar la tasa de aplicación al área del derrame o fuego sin cambiar de boquilla: desde 60 GPM para emergencias menores hasta 200 GPM para cobertura masiva de tanques
• Entrada con giro libre (swivel) 1.5” NST que evita la torsión de la manguera durante el avance del operador hacia la zona de derrame, reduciendo el tiempo de despliegue efectivo
• Bronce niquelado resistente a concentrados de espuma incluyendo fluoroprotein, AFFF y AR-AFFF, que contienen tensoactivos fluorados y surfactantes que pueden degradar materiales menos resistentes en uso prolongado

Aplicaciones Industriales

• Parques de tanques de almacenamiento de hidrocarburos (PEMEX Logística, Vopak, Oiltanking): protección de tanques de techo fijo y flotante con sistemas de cámara de espuma fija (foam chamber) y equipos móviles de primera respuesta para control de derrames en cubeto
• Refinerías de petróleo y plantas petroquímicas (PEMEX Refinación, Braskem, Idesa): supresión de incendios en separadores API, cabezales de proceso, unidades de destilación y áreas de bombas con hidrocarburo ligero susceptible a reignición inmediata
• Hangares de aviación civil y militar (AICM, AIFA, bases de la FAM): sistema estándar ICAO/NFPA 409 para supresión de incendios de combustible Jet A-1 y 100LL en superficies de hangares, plataformas de mantenimiento y pistas de rodaje
• Terminales marítimas de combustibles (puertos de Veracruz, Tuxpan, Manzanillo): protección de pontones de carga/descarga y mangueras de transferencia de crudo, gasolina, diésel y combustóleo con riesgo de derrame sobre superficie de agua
• Plantas de producción química con solventes polares: aplicación de AR-AFFF para control de incendios de alcoholes (etanol, metanol, isopropanol), cetonas (acetona, MEK) y ésteres que destruyen la espuma AFFF estándar por miscibilidad con agua
• Muelles de carga de buques tanque: equipamiento de cañones monitores y mangueras de primera respuesta con boquillas de espuma para control inmediato de derrames durante transferencia de carga
• Plantas de producción de GLP y terminales de gas licuado (Tomza, Gas Express): control de derrames de LPG relicuado (mezcla propano-butano) sobre las plataformas de llenado y áreas de esfera de almacenamiento

Normas Aplicables

• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam: la norma principal para el diseño, instalación, operación y mantenimiento de sistemas de espuma de baja, media y alta expansión en protección de líquidos inflamables
• NFPA 15 — Standard for Water Spray Fixed Systems for Fire Protection: complementario para sistemas de dilución y pre-enfriamiento que operan en conjunto con los sistemas de espuma
• NFPA 16 — Standard for the Installation of Foam-Water Sprinkler and Foam-Water Spray Systems: aplicable a sistemas fijos de espuma-agua de los que esta boquilla forma parte como dispositivo terminal
• NFPA 30 — Flammable and Combustible Liquids Code: requisitos de protección contra incendios en almacenamiento y manejo de líquidos inflamables y combustibles en tanques y áreas de proceso
• API 2021 — Management of Atmospheric Storage Tank Fires: guía de referencia para el uso de espuma en incendios de tanques de almacenamiento de la industria petrolera
• API 2030 — Application of Fixed Water Spray Systems for Fire Protection in the Petroleum and Petrochemical Industries: diseño de sistemas de protección en instalaciones de refinación y terminales de almacenamiento
• UL 162 — Standard for Safety Foam Equipment and Liquid Concentrates: certificación de laboratorio independiente para equipos de aplicación de espuma y concentrados compatibles
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en los centros de trabajo: aplicación en instalaciones industriales con líquidos inflamables en México
• ICAO Airport Services Manual Part 1 (Rescue and Fire Fighting) — requisitos de agentes y equipos de espuma en protección de aeropuertos internacionales

Productos Relacionados

• Boquilla Certificada PEMEX PX-200 NRF-PEMEX AFFF — boquilla NRF-PEMEX también compatible con AFFF para brigadas en refinerías PEMEX
• Monitor Corazón Terminales Almacenamiento — monitor fijo para aplicación de espuma a larga distancia en tanques de almacenamiento
• Monitor FM Refinerías — monitor FM Approved para aplicación de espuma en instalaciones de refinería
• Manguera Blindex AFFF Espuma 1.5” — manguera especialmente compatible con concentrados de espuma AFFF para uso con esta boquilla

Preguntas Frecuentes

¿Cuál es la diferencia entre AFFF y AR-AFFF y cómo sé cuál necesito? AFFF (Aqueous Film Forming Foam) es eficaz contra incendios de hidrocarburos insolubles en agua: gasolina, diésel, nafta, crudo, jet fuel. AR-AFFF (Alcohol Resistant) agrega un polisacárido que forma una membrana protectora adicional contra alcoholes, cetonas, ésteres y éteres, que son miscibles con agua y destruyen la capa de AFFF estándar. Si su planta maneja solventes polares (acetona, etanol, metanol, IPA, MIBK), especifique AR-AFFF. Si solo maneja hidrocarburos convencionales, AFFF estándar es suficiente. La boquilla Foam Master 3060 es compatible con ambos.

¿El proporcionador de espuma debe ajustarse cuando se cambia entre AFFF 3% y AFFF 6%? Sí. La concentración de aplicación (3% o 6%) depende del tipo de combustible y del sistema de proporcionamiento. Los sistemas de espuma de presión balanceada, alrededor de la bomba (around-the-pump) o inline deben ajustarse al porcentaje especificado en el diseño del sistema. La boquilla Foam Master 3060 no altera la concentración definida por el proporcionador; solo descarga la mezcla que recibe a la tasa de flujo seleccionada. No cambie la concentración sin revisar el diseño hidráulico del sistema.

¿La relación de expansión de 1:20 de la Foam Master 3060 es adecuada para todos los tipos de tanques? Para tanques de techo fijo y de techo flotante, la espuma de baja expansión (1:10 a 1:20) es la especificada en NFPA 11 y API 2021 para control de incendios de superficie. Para espumas de media expansión (1:20 a 1:200) o alta expansión (>1:200) —usadas para inundación total de espacios como salas de máquinas o bodegas de barcos— se requieren generadores de espuma especializados, no boquillas tipo pistola como la Foam Master 3060. Verifique el tipo de sistema diseñado para su instalación antes de especificar la boquilla.

¿El bronce niquelado de la Foam Master 3060 resiste la degradación por fluorosurfactantes del AFFF? Sí. El recubrimiento de níquel sobre el cuerpo de bronce forma una barrera química resistente a los tensoactivos fluorados (PFAS) presentes en los concentrados AFFF y AR-AFFF. Las formulaciones AFFF modernas sin PFOS (compatibles con la regulación ambiental vigente) también son compatibles. Después de cada uso con espuma, enjuague la boquilla con agua limpia durante al menos 2 minutos y verifique que el selector de flujo opera libremente para prevenir depósitos de concentrado en el mecanismo.

Gama de México es distribuidor autorizado de Akron Brass en la República Mexicana, con experiencia en proyectos de sistemas de espuma para refinerías, terminales portuarias y parques de almacenamiento, incluyendo el dimensionamiento hidráulico, la selección del concentrado compatible y el cumplimiento de las normas NFPA 11, API 2021 y los requerimientos de aseguradoras FM.
