Marine Industrial

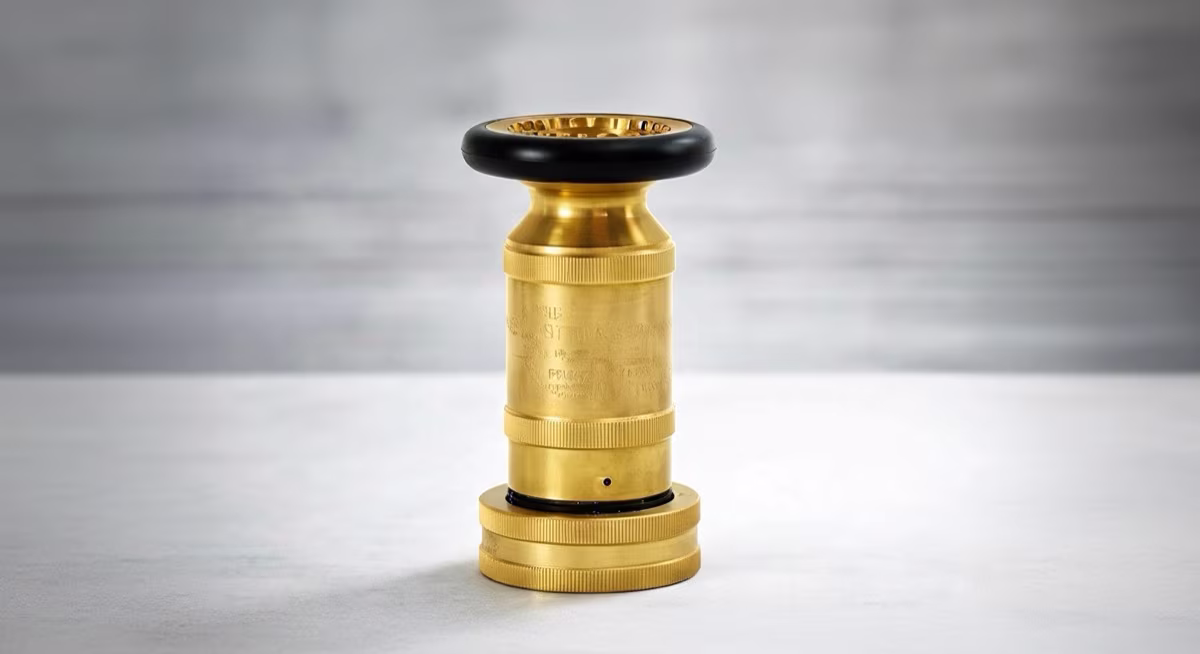

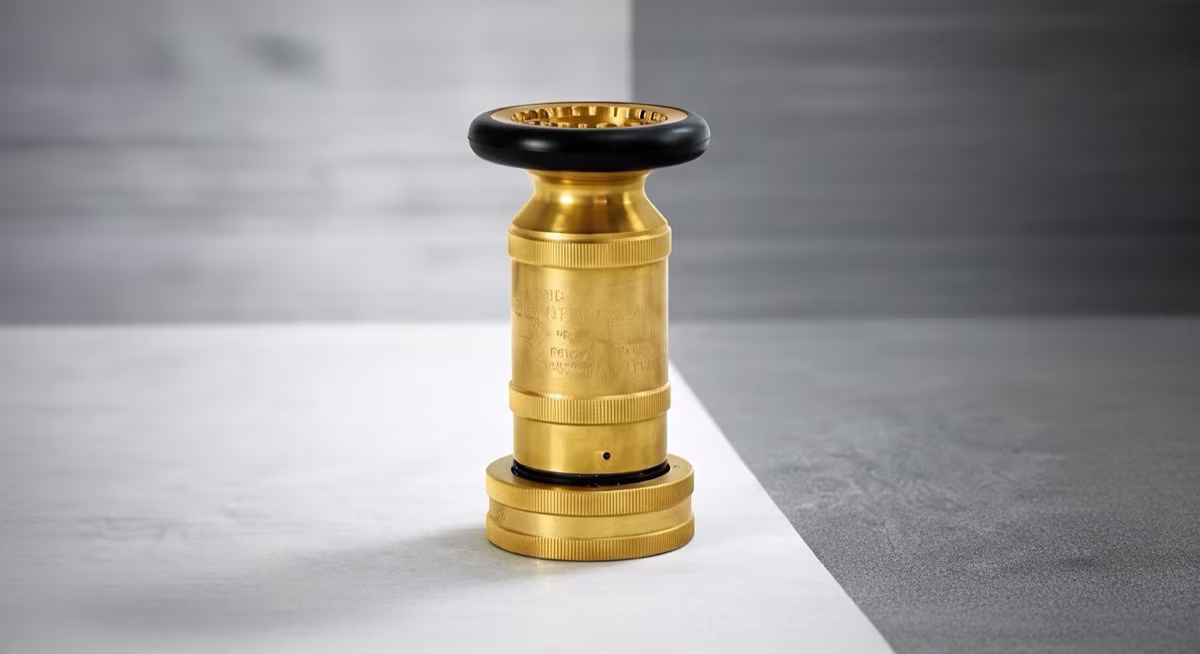

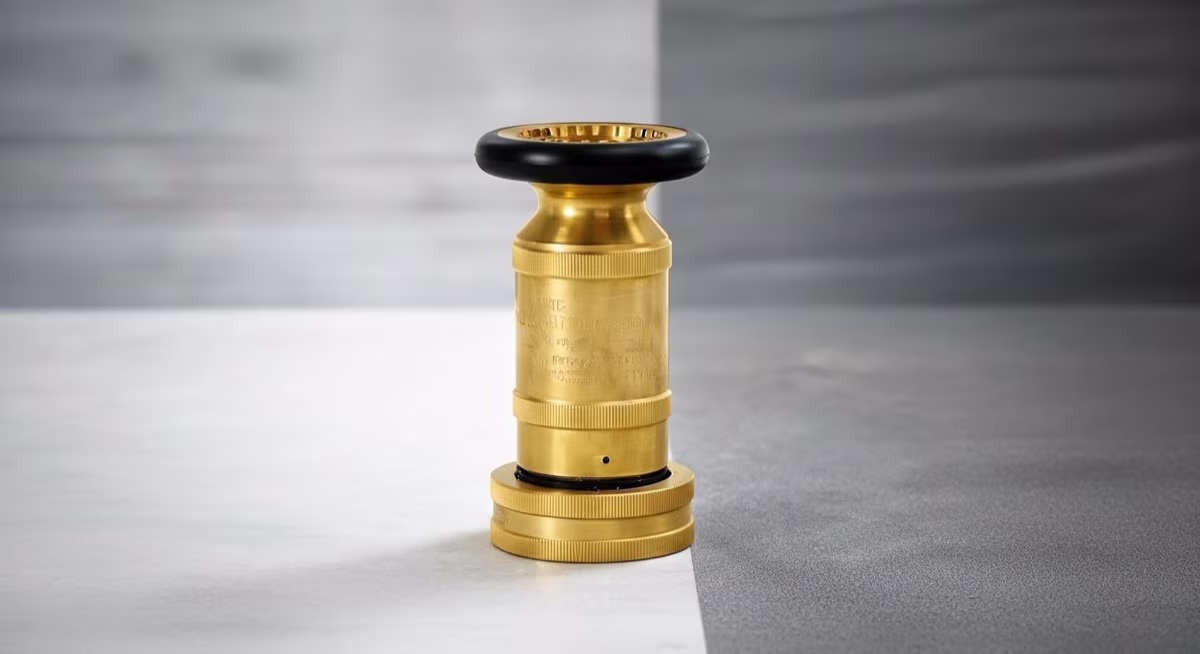

La boquilla Marine Industrial MIB-250 de Elkhart Brass está fabricada completamente en bronce marino grado C95800 (aleación Aluminio-Níquel-Bronce con 9–11% Al, 3.5–5.5% Ni y 3–5% Fe), el material de referencia en la industria naval por su excepcional resistencia a la corrosión en agua de mar, ambientes salinos y atmósferas ricas en cloruros que destruyen en meses los equipos de aluminio fundido o bronce estándar. Certificada bajo SOLAS Capítulo II-2 y USCG 46 CFR, cubre un rango de flujo de 95 a 250 GPM (360–946 LPM) mediante cuatro posiciones indexadas de flujo, lo que la convierte en el equipo de primera respuesta estándar para plataformas petroleras offshore, embarcaciones de carga y pasajeros, terminales portuarias y refinerías costeras del Golfo de México y del litoral del Pacífico.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	Marine Industrial MIB-250
Rango de Flujo	95 – 150 – 200 – 250 GPM (360 – 570 – 760 – 946 LPM)
Presión de Trabajo Máxima	100 PSI (7 BAR)
Conexión de Entrada	2.5” NST hembra con giro libre (swivel)
Material del Cuerpo	Bronce marino C95800 (Al-Ni-Br)
Composición de Aleación	~9–11% Al, 3.5–5.5% Ni, 3–5% Fe, balance Cu
Selector de Flujo	4 posiciones indexadas
Patrones de Descarga	Chorro sólido a niebla de 90°
Temperatura de Operación	–20°C a +60°C
Resistencia a Agua de Mar	Excelente (sin corrosión galvánica con bridas de bronce)
Peso	3.8 kg (8.4 lbs)
Acabado	Bronce natural sin pintura ni recubrimiento orgánico
Certificaciones	SOLAS Ch. II-2, NFPA 1964, USCG 46 CFR

Características Principales

• Aleación C95800 (Aluminio-Níquel-Bronce) seleccionada específicamente para resistencia a la desaleación, cavitación y corrosión por picadura en agua de mar con cloruros de hasta 35 000 ppm, superando ampliamente al bronce estándar C83600 y al aluminio fundido en ambientes marinos
• Resistencia a la biofouling y corrosión microbiológica (MIC) gracias al efecto biocida natural del cobre, que inhibe la adherencia de bacterias sulfato-reductoras (SRB) en las superficies internas del cuerpo
• Certificación SOLAS Capítulo II-2 que permite instalar la boquilla en sistemas de contra incendios de embarcaciones bajo inspección de sociedades clasificadoras (Lloyd’s, Bureau Veritas, DNV-GL, ABS) para travesías internacionales
• Aprobación USCG 46 CFR para buques bajo bandera estadounidense con operaciones en el Golfo de México, plataformas de perforación y terminales de GNL sujetas a jurisdicción de la Guardia Costera de EUA
• Giro libre (swivel) en la entrada 2.5” NST que elimina la torsión de la manguera durante el despliegue en cubierta, reduce la fatiga del operador y previene daño al acoplamiento en condiciones de operación en alta mar
• Cuatro posiciones de flujo indexadas (95, 150, 200 y 250 GPM) con cambio positivo bajo cualquier condición climática, incluyendo operación con guantes impermeables y cubierta mojada
• Sin componentes de acero ferroso expuestos: tornillería, resortes y piezas internas son de materiales no ferrosos o de acero inoxidable encapsulado, eliminando el riesgo de óxido superficial que contamina equipos y cumple con estética de cubierta
• Vida útil superior a 20 años en servicio marino continuo, documentada por fabricante y validada por operadores offshore en el Golfo de México, Mar del Norte y el Caribe

Aplicaciones Industriales

• Plataformas petroleras offshore del Golfo de México (PEMEX Exploración y Producción, Grupo Diavaz): equipo estándar de mangueras de incendios en plataformas fijas y semisumergibles con clasificación de área ATEX/IECEx por vapores de hidrocarburo
• Buques tanque, gaseros (LNG/LPG) y buques de carga general: primera línea de combate de incendios de cubierta cumpliendo los requisitos de SOLAS para equipos de extinción portatransportados
• Terminales portuarias y marítimas de combustibles (PEMEX Logística, Vopak, Oiltanking): protección de pontones, mangueras de carga/descarga y áreas de atraque clasificadas por vapores de hidrocarburo
• Refinerías costeras y plantas petroquímicas en litoral (Deer Park, Pajaritos, Salina Cruz): uso en sistemas de mangueras perimetrales expuestos a atmósfera salina y spray marino que requieren materiales de larga vida sin mantenimiento intensivo
• Instalaciones de GNL y GLP en zona costera: los sistemas de agua en anillo (fire water ring main) de estas plantas demandan materiales con máxima resistencia a la corrosión por cloruros y a los ciclos térmicos en zonas de niebla marina
• Remolcadores, buques de rescate y embarcaciones de la Armada de México: equipamiento de sistemas de combate de incendios con equipos certificados SOLAS/USCG para operaciones de rescate marítimo
• Plantas desaladoras y de tratamiento de agua de mar (SAPAL, CESPT): entornos con salinidad extrema, bombas de agua de mar y sistemas de distribución donde la corrosión galvánica elimina rápidamente materiales estándar

Normas Aplicables

• SOLAS (Safety of Life at Sea) Capítulo II-2 — Construcción: Prevención, detección y extinción de incendios; requisitos para equipos de lucha contra incendios en embarcaciones de pasajeros, carga y tanqueros bajo convenio IMO
• USCG Title 46 CFR (Code of Federal Regulations) — Subchapter F, Shipping Parts 56–95: equipos de protección contra incendios aprobados para embarcaciones bajo bandera y jurisdicción estadounidense en el Golfo de México
• NFPA 1964 — Standard for Spray Nozzles: desempeño hidráulico y construcción de boquillas para sistemas de combate de incendios industriales y marítimos
• NFPA 15 — Standard for Water Spray Fixed Systems for Fire Protection: aplicable a los sistemas de deluge y water spray en instalaciones offshore y terminales portuarias
• API 2030 — Application of Fixed Water Spray Systems for Fire Protection in the Petroleum and Petrochemical Industries: criterios de diseño para instalaciones de refinería costera y terminales de almacenamiento de hidrocarburos
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en los centros de trabajo: aplicable a instalaciones terrestres costeras en México
• IMO MSC/Circ.1239 — Revised Guidelines for Fixed Carbon Dioxide Fire-Extinguishing Systems: referencia para la integración de sistemas de mangueras junto con sistemas fijos en embarcaciones

Productos Relacionados

• Boquilla Marine USCG-150 Triple Certificación SOLAS/MED — boquilla de menor diámetro 60-150 GPM NST para brigadas de buques con certificación USCG/SOLAS/MED
• Boquilla Industrial AFFF/AR-AFFF Foam Master 3060 — boquilla para aplicación de espuma AFFF en plataformas con riesgo de incendio de hidrocarburos
• Manguera Blindex Storz Refinería 2.5” — manguera de alta presión para sistemas de brigada en instalaciones offshore y costeras
• Monitor Cuello Cisne Certificado PEMEX — monitor fijo compatible con NRF-PEMEX para complementar el sistema de brigada en plataformas

Preguntas Frecuentes

¿Cuál es la diferencia entre la aleación C95800 y el bronce C836 estándar en términos de resistencia al agua de mar? La aleación C95800 (aluminio-níquel-bronce) contiene aluminio (~10%), níquel (~4.5%) y hierro (~4%), que forman una capa de óxido de aluminio pasivante con resistencia muy superior a la desaleación por cloruros. El bronce C836 (latón-estaño estándar) es susceptible a la lixiviación del zinc en ambientes con cloruros concentrados, lo que genera porosidad interna y pérdida de resistencia mecánica en pocos años. En entornos marinos con salinidad de 35,000 ppm (agua de mar típica del Golfo de México), la C95800 tiene una vida útil esperada 3-5 veces mayor que el C836.

¿La boquilla MIB-250 puede utilizarse con agua de mar como agente extintor en plataformas offshore? Sí. Las plataformas offshore frecuentemente utilizan agua de mar en sus sistemas de protección contra incendios por razones de disponibilidad. La aleación C95800 es compatible con agua de mar sin limitaciones de tiempo de uso. Después de cada operación con agua de mar, se recomienda enjuague con agua dulce para eliminar residuos de cloruros en las cavidades internas y lubricar el mecanismo swivel para preservar su operación fluida.

¿La certificación SOLAS de la MIB-250 cubre también las plataformas fijas offshore o solo embarcaciones? SOLAS capítulo II-2 aplica principalmente a embarcaciones de navegación internacional. Las plataformas fijas offshore (plataformas de perforación y producción) están reguladas por MODU Code (IMO) para plataformas flotantes, y por normativas nacionales para instalaciones fijas. En México, las instalaciones fijas de PEMEX en el Golfo de México requieren cumplir con NRF-005-PEMEX. La certificación SOLAS de la MIB-250 sirve como referencia técnica y es generalmente aceptada por los ingenieros de diseño de PEMEX como equivalente técnico para instalaciones fijas.

¿Cómo se realiza el mantenimiento de la boquilla MIB-250 en ambientes offshore? La boquilla requiere inspección visual semestral del estado del cuerpo, el mecanismo swivel y el selector de flujo. En ambientes offshore, se recomienda adicionalmente: (1) lubricación anual del swivel con grasa de silicona marina, (2) verificación de la integridad del empaque EPDM del swivel, (3) limpieza con agua dulce después de cada uso con agua de mar. La resistencia del C95800 elimina la necesidad de recubrimientos protectores o galvanizados que requieren mantenimiento periódico. La boquilla no necesita desmontaje para el mantenimiento rutinario.

Gama de México es distribuidor autorizado de Elkhart Brass con presencia en los principales puertos del Golfo de México y del Pacífico, ofreciendo asesoría técnica para cumplimiento de inspecciones SOLAS, certificaciones de sociedades clasificadoras y proyectos de equipamiento de plataformas offshore y embarcaciones de servicio.
