205-BA

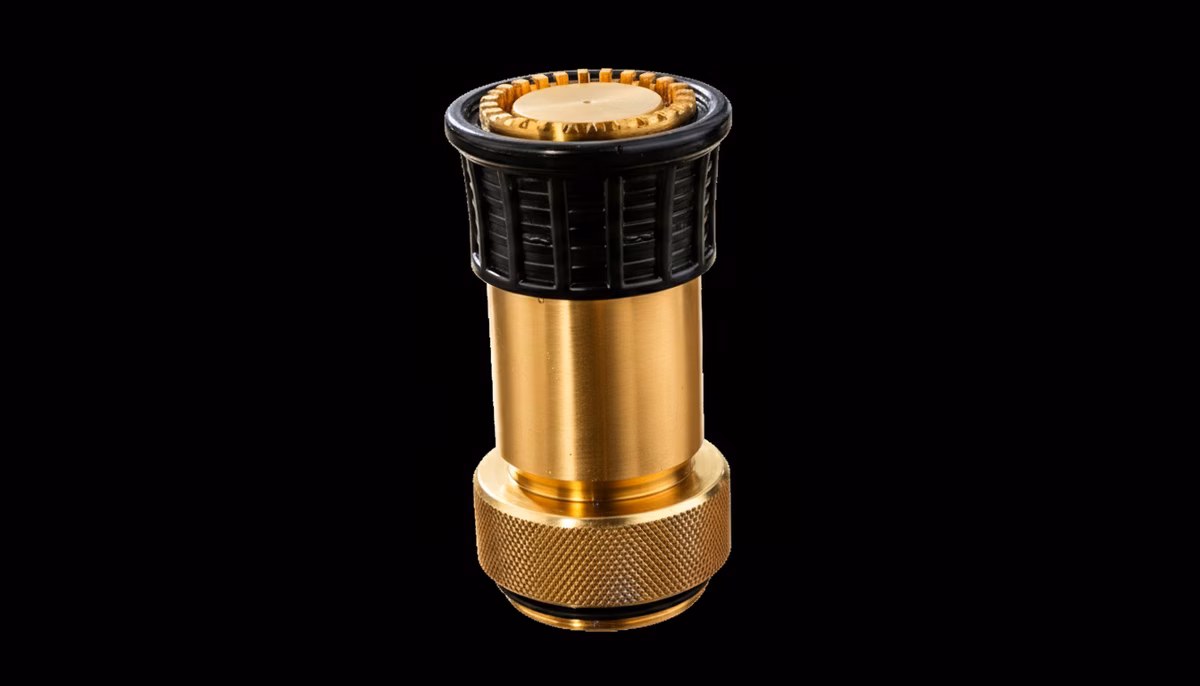

El chiflón Elkhart Brass modelo 205-BA incorpora un mecanismo de ajuste continuo del ángulo de niebla que va desde 15° (neblina estrecha de alta penetración) hasta 90° (neblina amplia de máxima cobertura), con la posibilidad adicional de chorro directo, entregando un caudal de 95 a 125 GPM a 100 PSI con conexión de 1.5” NH. Esta capacidad de ajuste progresivo convierte al 205-BA en la boquilla más versátil del catálogo de chiflones de tres pasos, ya que el operador puede modificar el patrón de descarga en tiempo real conforme cambian las condiciones del incendio sin detener el flujo ni cambiar de equipo. El cuerpo de bronce fundido con anillos de uretano y la certificación UL 401 garantizan confiabilidad operativa en aplicaciones de alto riesgo.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	205-BA
Conexión de entrada	1.5” NH (National Hose)
Material del cuerpo	Bronce fundido
Caudal nominal	95–125 GPM
Presión de operación	100 PSI (6.9 bar)
Rango de ángulo de niebla	15° a 90° (ajuste continuo)
Posiciones de descarga	Chorro directo / Neblina ajustable 15°–90° / Cerrado
Mecanismo de ajuste	Bronce fundido, ajuste rotatorio progresivo
Anillos de sello	Uretano de alta resistencia
Certificaciones	UL 401, NFPA 1964
País de fabricación	Estados Unidos

Características Principales

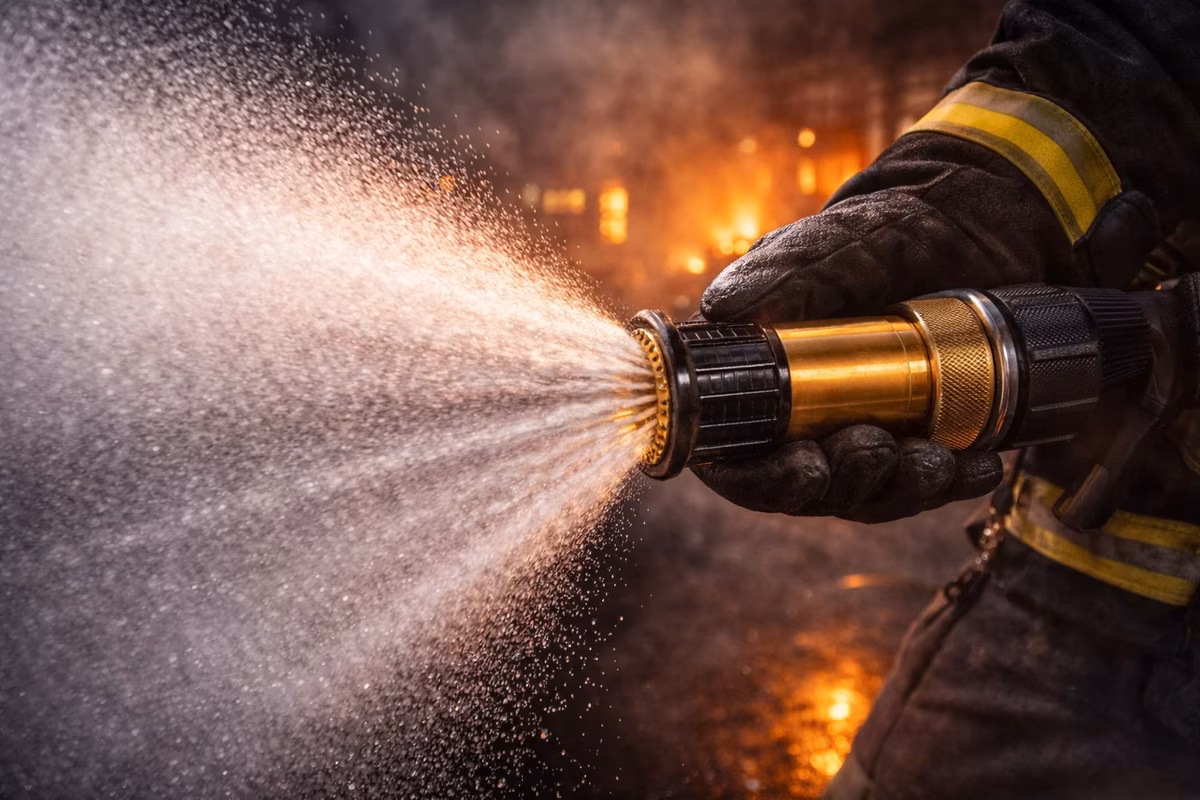

• Ajuste continuo de ángulo de niebla de 15° a 90°: el mecanismo rotatorio progresivo permite al operador seleccionar cualquier ángulo intermedio, no solo posiciones fijas, adaptando el patrón con precisión milimétrica a la geometría del espacio y al comportamiento del fuego.
• Neblina estrecha a 15° para penetración máxima: concentra el flujo en un cono angosto que penetra cortinas de vapor y humo caliente para alcanzar el asiento del fuego con mayor energía cinética que un patrón ancho.
• Neblina media a 45° para uso táctico general: equilibra la cobertura del área y la penetración, siendo el ángulo preferido para ataque en habitaciones de dimensiones medianas y pasillos industriales.

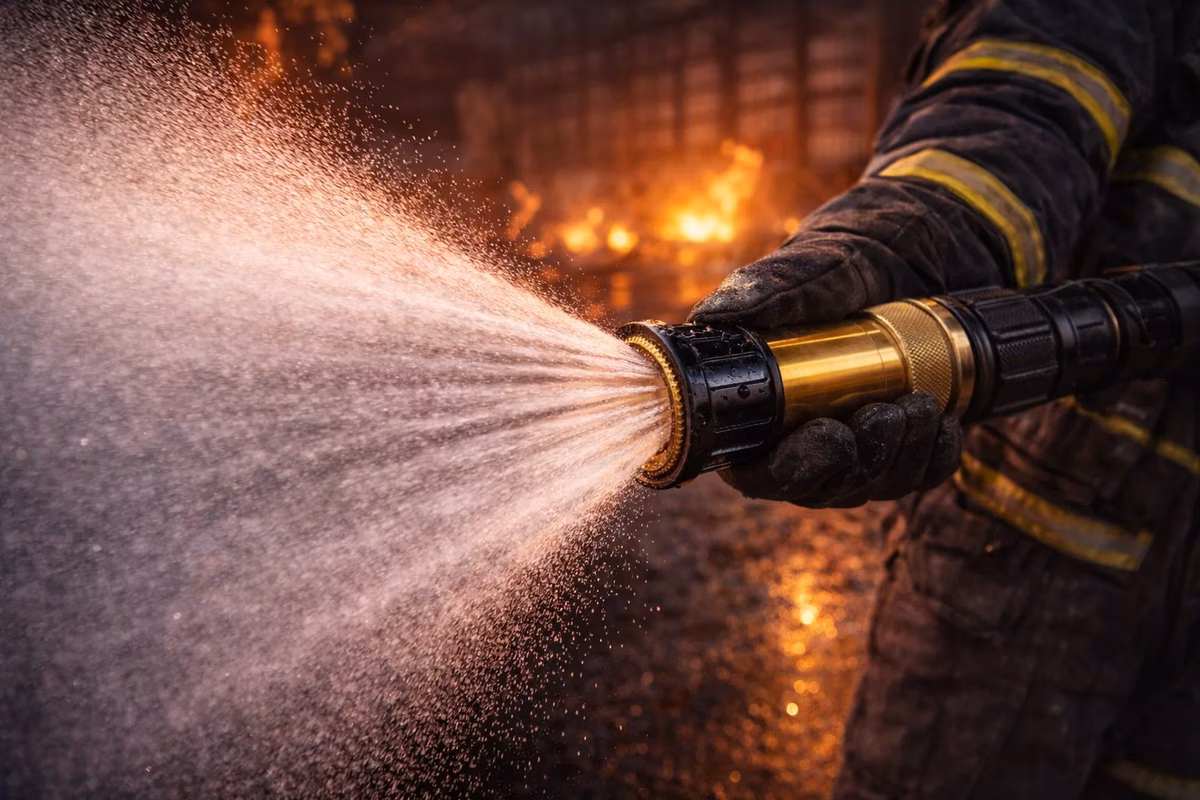

• Neblina amplia a 90° para protección máxima del operador: el cono ancho crea una barrera hidráulica que absorbe el calor radiante, protege al bombero durante la aproximación y enfría la atmósfera superior en ataques de techo a piso.
• Chorro directo para alcance y penetración extremos: la posición de jet proyecta un chorro cohesivo de largo alcance para atacar focos a distancia o romper materiales en combustión que requieren impacto hidráulico directo.
• Mecanismo de ajuste en bronce fundido: la construcción del difusor ajustable en el mismo material que el cuerpo asegura que no haya diferencias de expansión térmica entre partes, manteniendo la precisión del ajuste a altas temperaturas de trabajo.
• Cuerpo de bronce fundido resistente a la corrosión: tolera la exposición a agua de red, agua salobre, espumas AFFF y atmosferas con partículas corrosivas generadas por materiales en combustión.
• Anillos de uretano de larga duración: el material de sello resiste la degradación por aceites, grasas y disolventes que pueden contaminar el agua de extinción en incendios industriales.

Aplicaciones

• Ataques en recintos de geometría variable: naves industriales, bodegas y hangares donde la distancia al foco y el área a cubrir cambian durante el avance del equipo, requiriendo ajuste continuo del patrón sin interrumpir el flujo.
• Protección de personal en ataques coordinados: cuando un operador avanza y otro cubre su flanco, el ángulo de 90° permite crear una cortina de agua que protege a ambos miembros del equipo simultáneamente.
• Incendios de materiales con comportamiento impredecible: en fuegos de materiales de alta densidad energética (plásticos, cauchos, textiles técnicos), la posibilidad de ajustar el patrón en tiempo real permite responder a cambios bruscos en la dinámica de la llama.
• Entrenamiento avanzado y certificación de tácticas de ataque: la versatilidad del 205-BA permite demostrar y practicar todos los patrones de descarga con un solo equipo, simplificando la logística de entrenamiento y reduciendo el número de boquillas necesarias.
• Operaciones de descontaminación y enfriamiento de estructuras: el patrón de neblina amplia a 90° es eficaz para enfriar uniformemente superficies metálicas extensas (tanques, techos metálicos, fachadas) y descontaminar zonas de trabajo tras un siniestro.
• Brigadas en instalaciones petroquímicas y de almacenamiento: la precisión de ajuste permite aplicar espuma o agua con el ángulo correcto para cada tipo de recipiente y geometría de derrame, maximizando la cobertura de la superficie inflamable.

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: todos los ángulos de descarga del 205-BA están diseñados conforme a los criterios de uniformidad de patrón, caudal mínimo y resistencia mecánica establecidos en esta norma.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: la certificación verifica que el mecanismo de ajuste continuo y el cuerpo de bronce fundido cumplen con los requisitos de resistencia estructural y hermeticidad para equipos de combate de incendios.
• NFPA 1963 — Standard for Fire Hose Connections: la rosca 1.5” NH cumple con las dimensiones normalizadas para garantizar intercambiabilidad con mangueras y accesorios de otros fabricantes en el mercado mexicano y latinoamericano.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo: norma mexicana obligatoria que regula los equipos de extinción en instalaciones laborales; el 205-BA cumple con los parámetros de caudal y presión requeridos para brigadas industriales.
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: aplicable en sistemas con tomas de manguera de 1.5” NH de Clase II y III donde este chiflón opera como boquilla terminal con capacidad de ajuste de patrón.

Productos Relacionados

• Chiflón 205-A Aluminio Ligero 1.5” NH 75-125 GPM — alternativa más ligera para operaciones prolongadas donde el peso total del equipo es crítico
• Chiflón Chief XD 1.5” NH 160-200 GPM Forjado — versión de mayor caudal con mango bale para brigadas de alto rendimiento con presión reducida
• Chiflón 205-B-25 Tres Pasos 2.5” NH 150-250 GPM — versión de mayor diámetro para cuando se requiere caudal superior a los 125 GPM máximos del 205-BA
• Manguera Blindex 1.5” × 30m — manguera de ataque 1.5” NH para líneas de avance de mayor longitud con el chiflón 205-BA

Preguntas Frecuentes

¿Cuál es la diferencia táctica entre usar el chiflón 205-BA con niebla ajustable frente al chiflón 205-B estándar de tres posiciones fijas? El chiflón 205-B estándar ofrece tres estados discretos —cerrado, niebla fija y chorro directo— sin posibilidad de ángulos intermedios. El 205-BA permite ajustar el ángulo en cualquier punto entre 15° y 90° de forma continua y progresiva, lo que tiene implicaciones tácticas concretas: un ángulo de 30° es más efectivo que 15° para enfriar estructuras cercanas sin desperdiciar agua en techos, mientras que 60° cubre el lateral de un pasillo mejor que 90° que dispersa demasiado para un espacio estrecho. En operaciones donde las condiciones del incendio cambian rápidamente —fuegos con extensión lateral variable, rescates simultáneos al ataque— la posibilidad de ajuste fino permite adaptar la táctica sin cambiar de equipo ni interrumpir el flujo.

¿El mecanismo de ajuste rotatorio del 205-BA se desgasta con el uso frecuente y pierde precisión en los ángulos intermedios? El mecanismo de ajuste del difusor es un componente fabricado en bronce fundido con tolerancias de precision de fábrica. En condiciones de uso normal —operaciones mensuales de mantenimiento y emergencias ocasionales— el desgaste es mínimo y la precisión del ángulo se mantiene durante años. En brigadas de alto uso con múltiples intervenciones semanales, se recomienda inspección anual del mecanismo de ajuste, verificando que el movimiento rotatorio sea suave y sin juego excesivo. El bronce es un material con excelente resistencia al desgaste superficial por abrasión, lo que hace al 205-BA especialmente robusto para uso intensivo frente a mecanismos de ajuste en aluminio no tratado.

¿A qué ángulo de niebla se obtiene la mejor protección del operador frente al calor radiante en un ataque interior estándar? Para protección del operador contra calor radiante en ataques interiores, el ángulo efectivo es de 60° a 90°, creando una cortina de gotas que intercepta la radiación térmica antes de que alcance al bombero. Por debajo de 45°, el cono es demasiado estrecho para proporcionar una barrera efectiva contra la radiación lateral y de techo. Sin embargo, en pasillos estrechos de menos de 2 metros de anchura, un ángulo de 90° puede generar rebote de agua en las paredes que reduce la efectividad de la cortina; en ese caso, 60-70° es el compromiso óptimo entre cobertura y control de rebote. El 205-BA permite al operador experimentar y ajustar este ángulo en tiempo real hasta encontrar el óptimo para cada geometría específica del incendio.

¿Puede el chiflón 205-BA operar en modo de chorro directo puro igual que el chiflón 205-B estándar de tres pasos? Sí. Además del rango de niebla ajustable de 15° a 90°, el 205-BA tiene una posición de chorro directo (jet) que proyecta el flujo como columna cohesiva de máximo alcance, idéntica a la del modelo 205-B estándar. También tiene posición de cierre completo. Las tres posiciones del 205-B (cerrado, niebla, jet) están todas presentes en el 205-BA, con la adición del ajuste continuo dentro del rango de niebla. El 205-BA es un supraconjunto funcional del 205-B: puede hacer todo lo que el 205-B hace, más el ajuste fino del ángulo de niebla. Esta compatibilidad funcional completa permite sustituir chiflones 205-B por 205-BA en sistemas existentes sin alterar los procedimientos operativos del personal.

Gama de México distribuye el chiflón Elkhart Brass 205-BA con disponibilidad en stock. Consulte a nuestro equipo técnico para recomendaciones de selección según el tipo de instalación, riesgo específico y requisitos normativos de su proyecto.
