205-B

El chiflón modelo 205-B de Elkhart Brass es la boquilla de tres pasos estándar de la industria para mangueras de 1.5” NH, con un caudal de 75 a 125 GPM a 100 PSI y cuerpo de bronce fundido libre de mantenimiento. Su mecanismo de rotación de una sola mano permite cambiar instantáneamente entre las posiciones de cerrado, neblina y chorro directo sin interrumpir la operación, convirtiéndolo en el chiflón más versátil para brigadas industriales y cuerpos de bomberos profesionales. Certificado bajo UL 401 y NFPA 1964, este modelo representa el equilibrio óptimo entre desempeño hidráulico, durabilidad y costo de operación.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	205-B
Conexión de entrada	1.5” NH (National Hose)
Material del cuerpo	Bronce fundido
Caudal nominal	75–125 GPM
Presión de operación	100 PSI (6.9 bar)
Posiciones de descarga	Cerrado / Neblina (fog) / Chorro directo (jet)
Anillos de sello	Uretano de alta resistencia
Dientes de sujeción	Acero inoxidable
Acabado	Bronce natural, libre de mantenimiento
Certificaciones	UL 401, NFPA 1964
País de fabricación	Estados Unidos

Características Principales

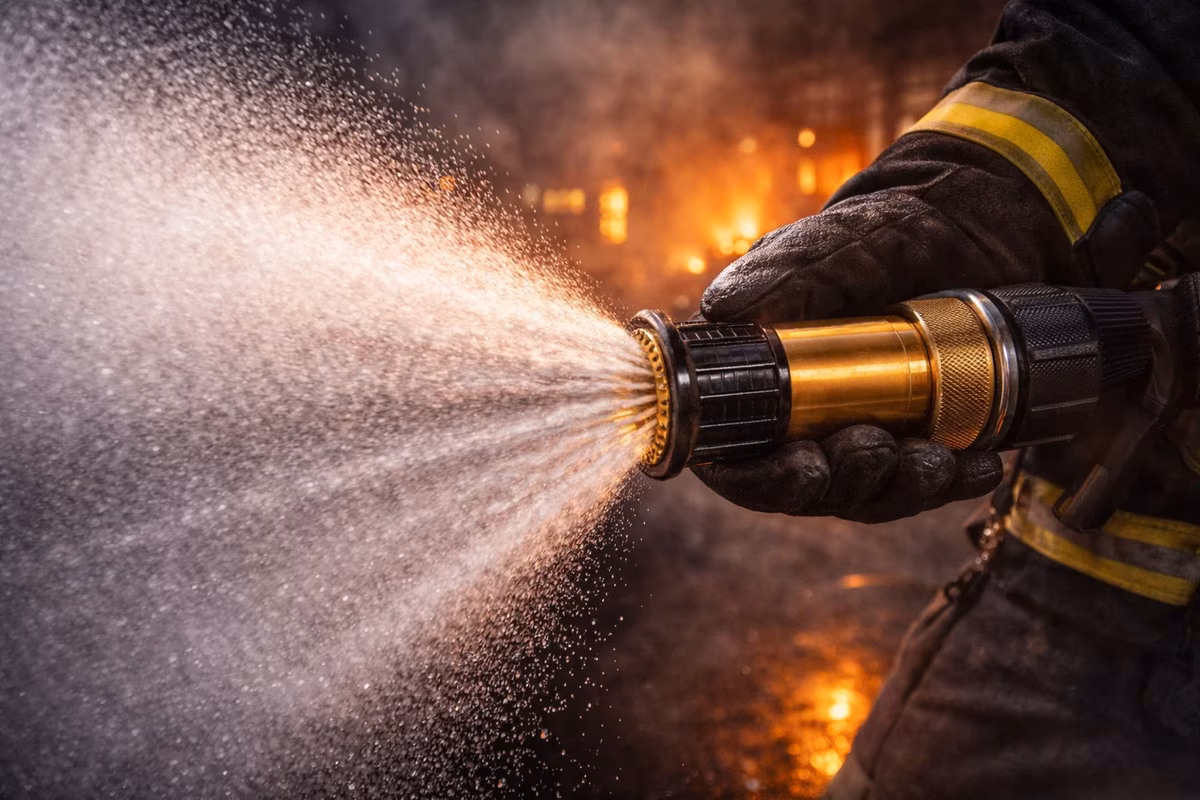

• Tres posiciones en un giro continuo: el operador pasa de cerrado a neblina y a chorro directo con un movimiento fluido de muñeca, sin necesidad de soltar la manguera.

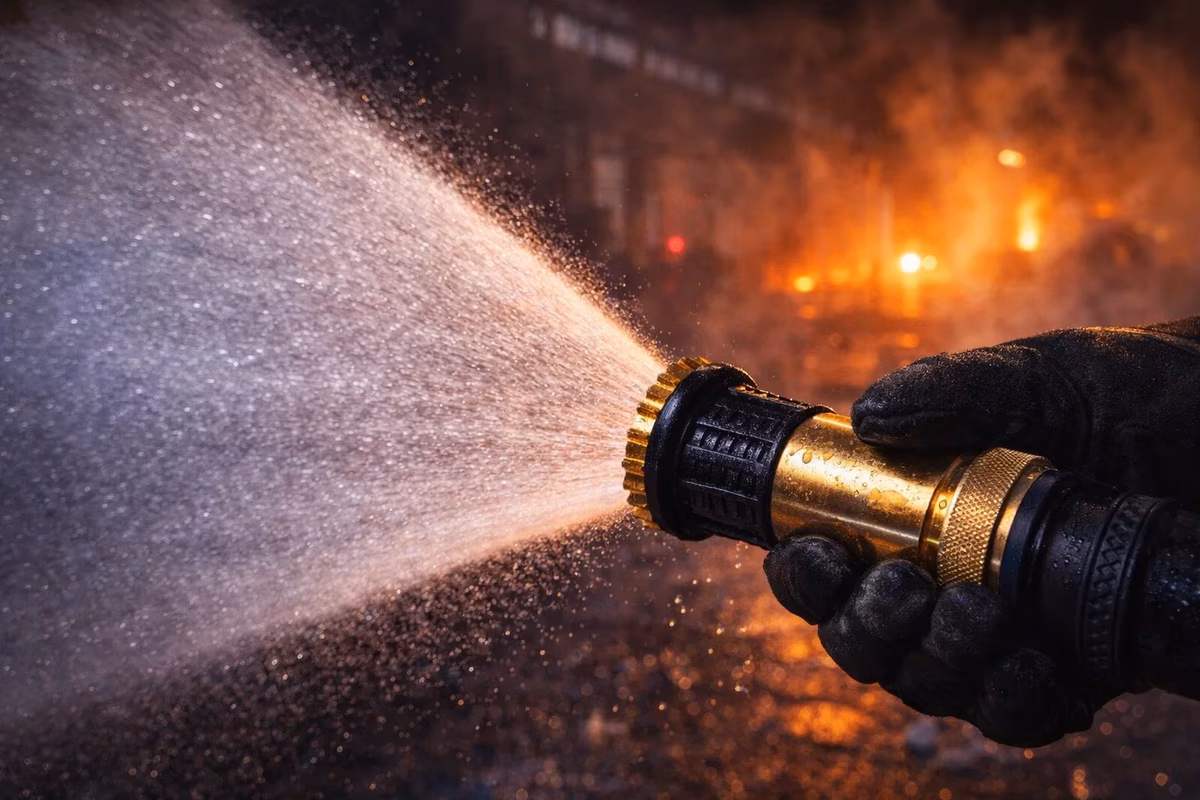

• Neblina ancha (wide fog): cubre un ángulo de hasta 60° para protección térmica del bombero y enfriamiento de gases calientes en ataques interiores.
• Neblina estrecha (narrow fog): concentra el patrón para penetración de llamas y desplazamiento de vapor en espacios semiconfinados.
• Chorro directo (jet stream): proyecta agua de manera lineal para alcanzar puntos de ignición distantes y romper estructuras en combustión.
• Cuerpo de bronce fundido: resistente a la corrosión por agua dulce y salada, tolera impactos sin deformación permanente, con vida útil superior a 20 años en condiciones normales de servicio.
• Dientes de acero inoxidable: garantizan agarre seguro de la manguera bajo caudal máximo y previenen desconexiones accidentales durante el ataque.
• Anillos de sello de uretano: mantienen el cierre hermético en el rango de 50 a 200 PSI sin distorsión ni fuga, con resistencia a aceites y derivados de petróleo.
• Operación con guantes: la geometría del cuerpo y el diámetro del anillo de control están dimensionados para manipulación con guantes estructurales de combate.

Aplicaciones

• Ataques interiores en edificios: la transición rápida entre neblina y chorro directo permite adaptar la táctica ofensiva según la evolución del incendio en cuartos y pasillos.
• Brigadas contra incendios industriales: cumple con los requisitos de la NOM-002-STPS-2010 para sistemas fijos y móviles en plantas de manufactura, almacenes y terminales de carga.
• Protección de exposiciones y estructuras adyacentes: el patrón de neblina ancha crea una cortina de agua que absorbe la radiación térmica y protege materiales combustibles circundantes.
• Operaciones de búsqueda y rescate en recintos calientes: la neblina orientable permite al bombero avanzar bajo protección hidráulica continua sin reducir visibilidad.
• Sistemas de manguera en gabinetes contra incendios (standpipes): compatible con conexiones tipo 1.5” NH de sistemas Clase II y III según NFPA 14.
• Entrenamiento y prácticas de brigadas: la robustez del bronce fundido soporta ciclos de apertura y cierre intensivos en simulacros periódicos sin degradación del mecanismo.

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: define los requisitos de diseño, desempeño hidráulico y pruebas de certificación para boquillas de agua utilizadas en combate de incendios.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: establece los criterios de construcción, resistencia mecánica y caudal para chiflones de manguera contra incendios.
• NFPA 1963 — Standard for Fire Hose Connections: especifica las dimensiones y tolerancias de las roscas NST/NH que garantizan la intercambiabilidad entre equipos de diferentes fabricantes.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo: norma mexicana obligatoria que regula los equipos de extinción, incluyendo mangueras y boquillas, en instalaciones industriales y comerciales.
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: aplica cuando el chiflón se instala en sistemas de columna húmeda o seca con tomas de 1.5” NH en edificios de varios niveles.

Productos Relacionados

• Chiflón 205-A Aluminio Ligero 1.5” NH 75-125 GPM — versión más ligera con aluminio Elk-O-Lite 40% menos peso para operaciones prolongadas o con equipamiento pesado
• Chiflón 205-BA Niebla Ajustable 15-90° 1.5” NH — versión con ajuste continuo de ángulo de niebla para mayor versatilidad táctica en incendios complejos
• Chiflón 205-B-C Químicos UL 401 FM Approved 1.5” — versión especializada Clase B para solventes e hidrocarburos con certificación FM Approved adicional
• Manguera Blindex 1.5” × 15m — manguera de ataque 1.5” NH para conectar con el chiflón 205-B en operaciones de primera entrada

Preguntas Frecuentes

¿Qué tipo de neblina genera el chiflón 205-B: neblina fija a 60° o ajustable? El chiflón 205-B genera una neblina fija a su ángulo de diseño (aproximadamente 60°) en la posición de fog. No tiene ajuste de ángulo intermedio entre la posición de neblina y la de chorro directo. El cambio entre posiciones —cerrado, neblina y chorro— es discreto: el operador rota el cuerpo hasta uno de los tres detentes sin posibilidades de posiciones intermedias. Para instalaciones donde se requiere ajuste continuo del ángulo de niebla de 15° a 90°, se especifica el modelo 205-BA con ajuste progresivo.

¿Los anillos de uretano del chiflón 205-B requieren lubricación periódica o reemplazo preventivo? Los anillos de uretano del 205-B no requieren lubricación durante el uso normal, ya que el agua que pasa a través del chiflón actúa como lubricante hidráulico en cada operación. Sin embargo, en chiflones almacenados largo tiempo sin uso (más de 12-18 meses), se recomienda una prueba de funcionamiento con agua para hidratar el uretano y verificar el sellado antes de una emergencia real. El reemplazo preventivo de los anillos se realiza cada 5-7 años en uso normal, o antes si se observan fugas, dureza excesiva o grietas superficiales en la inspección visual anual de NFPA 25.

¿El chiflón 205-B es adecuado para líneas de standpipe clase II donde el usuario será personal sin entrenamiento de bombero? Sí, con reservas importantes sobre capacitación mínima. La NOM-002-STPS-2010 y NFPA 14 establecen que los sistemas de Clase II son operados por los ocupantes del edificio, quienes deben recibir capacitación básica de brigada contra incendios incluyendo el manejo del chiflón. El 205-B con su mecanismo de tres posiciones es suficientemente simple para que personal con 2-4 horas de formación lo opere correctamente. Para sistemas donde los usuarios son absolutamente no capacitados (visitantes, público general), NFPA 14 recomienda sistemas de Clase II con mangueras de 1” de menor reacción o incluso sistemas de rociadores complementarios.

¿El chiflón 205-B puede usarse con agentes espumantes en proporcionadores tipo eductor instalados en línea? Sí. El 205-B es hidráulicamente compatible con proporcionadores tipo eductor (in-line eductor) de Elkhart, Akron u otros fabricantes. La clave es que el chiflón de tres pasos debe usarse en la posición de neblina —nunca en chorro directo— para aplicación de espuma, ya que la neblina agita y expande la solución de espuma al salir de la boquilla. La posición de chorro directo con espuma produce poca o nula generación de espuma y puede proyectar el líquido inflamado sin extinguirlo. El proporcionador se instala entre la salida del wye o válvula de línea y la manguera que alimenta el chiflón, y se calibra al caudal de diseño del 205-B (75-125 GPM a 100 PSI).

Gama de México distribuye el chiflón Elkhart Brass 205-B con disponibilidad inmediata en inventario nacional. Contacte a nuestro equipo técnico para cotizaciones por volumen, especificaciones de proyecto y asesoría en selección de equipo contra incendios.
