B-97-B

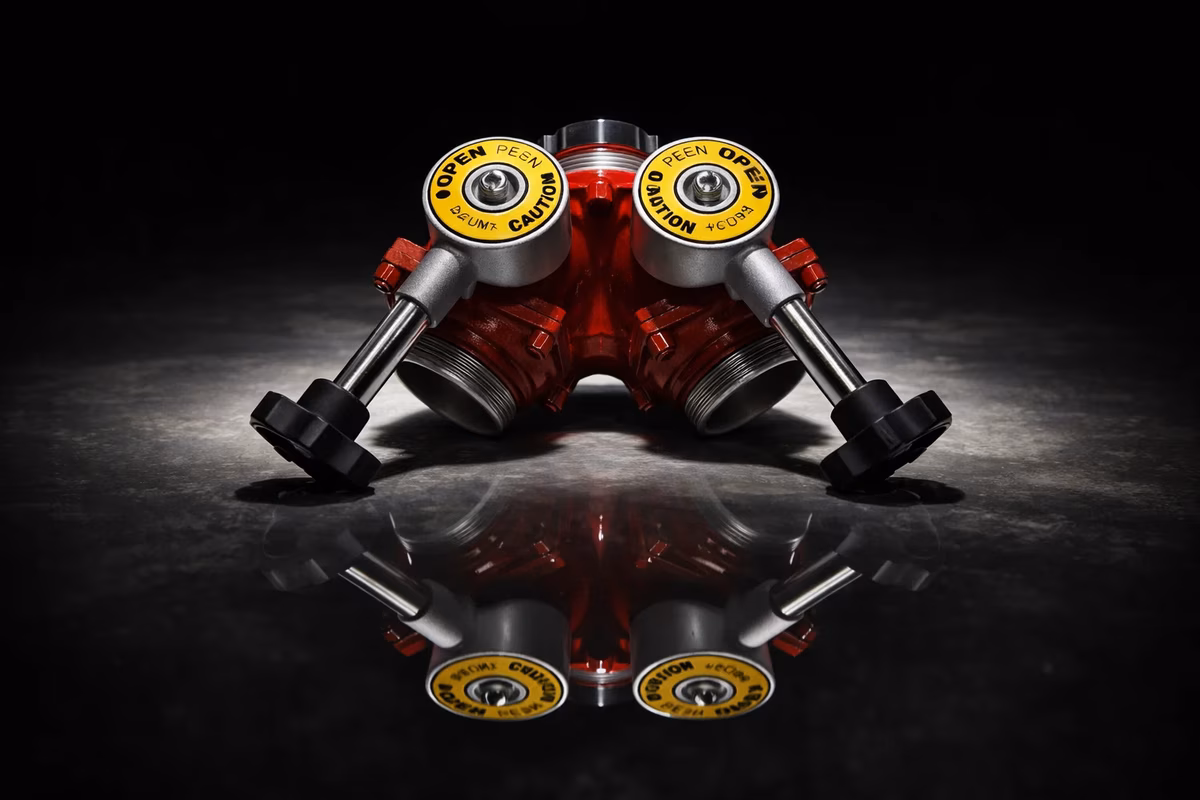

La Conexión Y modelo B-97-B de Elkhart Brass es una conexión de derivación doble fabricada íntegramente en bronce fundido de alta calidad, con entrada 2.5” NH hembra swivel y dos salidas 2.5” NH macho, cada una equipada con válvula de bola de bronce macizo. Su construcción monolítica en bronce la convierte en la opción de mayor durabilidad frente a ambientes corrosivos, incluyendo zonas costeras, instalaciones marinas, plataformas offshore y entornos con presencia de agentes químicos agresivos. Con certificación UL Listed y FM Approved, ofrece la confiabilidad exigida por especificadores y autoridades de inspección en instalaciones de servicio pesado y uso permanente.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	B-97-B
Material del cuerpo	Bronce fundido de alta calidad
Entrada	2.5” NH hembra swivel giratoria
Salidas	(2) 2.5” NH macho
Tipo de válvulas	Bola de bronce macizo con traba positiva
Manijas	Bronce con mecanismo de traba
Presión de trabajo	200 PSI
Resistencia a corrosión	Superior a aluminio; apta para ambientes marinos
Vida útil	Servicio pesado permanente sin degradación
Certificaciones	UL Listed, FM Approved
Norma de rosca	NFPA 1963 NH (National Hose)

Funcionamiento y Aplicación

Al igual que los modelos en aluminio, el B-97-B divide una línea de suministro de 2.5” en dos salidas de 2.5” controladas de forma independiente mediante válvulas de bola de cuarto de vuelta. La diferencia fundamental es su construcción todo-bronce, que elimina cualquier riesgo de corrosión galvánica en entornos con exposición continua a agua salada, humedad salina o productos químicos industriales.

Se especifica este modelo cuando la instalación es de carácter permanente —no transportable— y el ambiente de operación compromete la integridad de materiales más ligeros. Su mayor peso respecto al aluminio es una ventaja en instalaciones fijas donde la estabilidad mecánica es prioritaria sobre la portabilidad. Es la elección estándar en terminales marítimas, muelles, plantas de proceso químico y cualquier infraestructura expuesta a agua de mar o vapores corrosivos.

Aplicaciones

• Instalaciones permanentes en ambientes costeros y marinos: resistencia total a la corrosión por salitre en muelles, astilleros y terminales portuarias.
• Plataformas offshore y plantas petroquímicas costeras: cumple los requisitos de materiales para entornos clasificados con exposición a hidrocarburos y humedad salina.
• Terminales marítimas de carga y descarga: protección integrada en redes fijas de contraincendios donde el mantenimiento es de difícil acceso.
• Plantas de proceso químico y farmacéutico: compatibilidad con ambientes de alta humedad y presencia de vapores agresivos que degradan el aluminio.
• Sistemas fijos de protección en instalaciones críticas: subestaciones eléctricas, centros de datos y bodegas de almacenamiento de materiales peligrosos.
• Proyectos con especificación explícita de bronce: cumple requerimientos de diseño donde la norma o el especificador exige materiales de bronce en todos los accesorios del sistema.

Normas Aplicables

• NFPA 1963 — Norma para roscas de acoplamiento de mangueras contra incendios; establece los requisitos dimensionales de la rosca NH 2.5” utilizadas en este modelo.
• NFPA 14 — Norma para sistemas de tubería vertical (standpipe) y mangueras; define los requisitos de accesorios para sistemas Clase I, II y III en instalaciones permanentes.
• NFPA 1901 — Norma para aparatos de bomberos automotrices; aplica cuando la conexión se embarca en unidades de servicio pesado o marino.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en centros de trabajo; norma mexicana que rige los equipos de protección en instalaciones industriales y comerciales.
• UL 405 — Estándar Underwriters Laboratories para conexiones de departamento de bomberos (fire hose connections); requerido para aceptación en sistemas inspeccionados por autoridades competentes.

Productos Relacionados

• Conexión Wye B-100-A 2.5”×1.5” NH Elk-O-Lite UL FM — versión en aluminio con salidas reducidas a 1.5” para desplegar dos líneas de ataque manual más manejables
• Conexión Wye WYE-25 Nacional 2.5” NH NOM-002 — alternativa económica de aluminio nacional cuando no se requiere bronce ni certificación UL/FM
• Adaptador Universal Trinquete 435 NH/NPT/NPSH — adaptador de rosca universal para resolver incompatibilidades en el punto de conexión del B-97-B
• Manguera Blindex 2.5” × 30m — manguera de suministro 2.5” NH para conectar a las salidas del Wye B-97-B en operaciones de alto caudal

Preguntas Frecuentes

¿Por qué especificar el Wye B-97-B de bronce en lugar del modelo de aluminio cuando el costo es considerablemente mayor? El bronce fundido del B-97-B supera al aluminio Elk-O-Lite en tres escenarios específicos que justifican el diferencial de costo: (1) instalaciones permanentes en ambientes con exposición a agua salada, vapor salino o aerosol marino, donde el aluminio —incluso anodizado— puede desarrollar corrosión galvánica en contacto con otras partes metálicas de la instalación; (2) instalaciones con exposición continua a productos químicos que atacan selectivamente al aluminio pero no al bronce; (3) proyectos donde las especificaciones de ingeniería o las normas de la instalación (típico en refinerías y plantas petroquímicas costeras) exigen explícitamente componentes de bronce en todas las conexiones del sistema contra incendio.

¿Puede instalarse el B-97-B como conexión portátil en camiones de bomberos o está limitado a instalaciones fijas? El B-97-B puede usarse tanto en instalaciones fijas como portátil en vehículos de bomberos, aunque su mayor peso respecto al aluminio hace que sea menos habitual en dotación portátil de camiones. En unidades bomba de servicio pesado o en vehículos de respuesta marina donde el peso extra del bronce es aceptable y la resistencia a la corrosión del agua salada es prioritaria, el B-97-B es la especificación correcta. Para dotaciones portátiles estándar en camiones de bomberos municipales, el modelo B-100-A de aluminio Elk-O-Lite es la elección predominante por su relación peso-resistencia.

¿Las válvulas de bola de bronce macizo del B-97-B requieren mantenimiento especial en instalaciones de alta frecuencia de uso? El bronce macizo de las válvulas tiene excelente resistencia al desgaste y a la corrosión sin necesidad de lubricación en condiciones normales. Para instalaciones de alta frecuencia —más de 50 ciclos de apertura y cierre al año— se recomienda lubricación semestral del vástago de la válvula con grasa de silicona para mantener la suavidad del giro y prevenir el agarrotamiento. En instalaciones de uso ocasional (emergencias y mantenimiento), el mantenimiento preventivo se limita a la inspección visual anual del estado del sellado, verificación de que las válvulas abren y cierran completamente, y prueba hidrostática cada 5 años conforme a NFPA 25.

¿El B-97-B puede quedar instalado permanentemente con agua a presión sin riesgo de corrosión interior del cuerpo de bronce? Sí. El bronce fundido C83600 o equivalente utilizado en el B-97-B es resistente a la corrosión por agua de red a temperatura ambiente, agua clorada y agua industrial con pH entre 6.5 y 9.5. Para instalaciones con agua de mayor agresividad (agua con sulfatos elevados, pH ácido o contenido de oxígeno disuelto alto), se recomienda verificar la compatibilidad del bronce con el análisis de agua específico. En la gran mayoría de los sistemas contra incendios en México, donde el agua proviene de red municipal o de sistemas de almacenamiento en cisterna, el B-97-B puede permanecer presurizado indefinidamente sin degradación del cuerpo.

Gama de México es distribuidor autorizado de Elkhart Brass en la República Mexicana, con disponibilidad del modelo B-97-B en bronce fundido para proyectos de alta demanda. Nuestro equipo técnico evalúa las condiciones del ambiente de instalación y asesora en la selección del material correcto para maximizar la vida útil del sistema. Contáctenos para cotización, asistencia técnica y soporte en especificación de proyectos.
