B-97-S

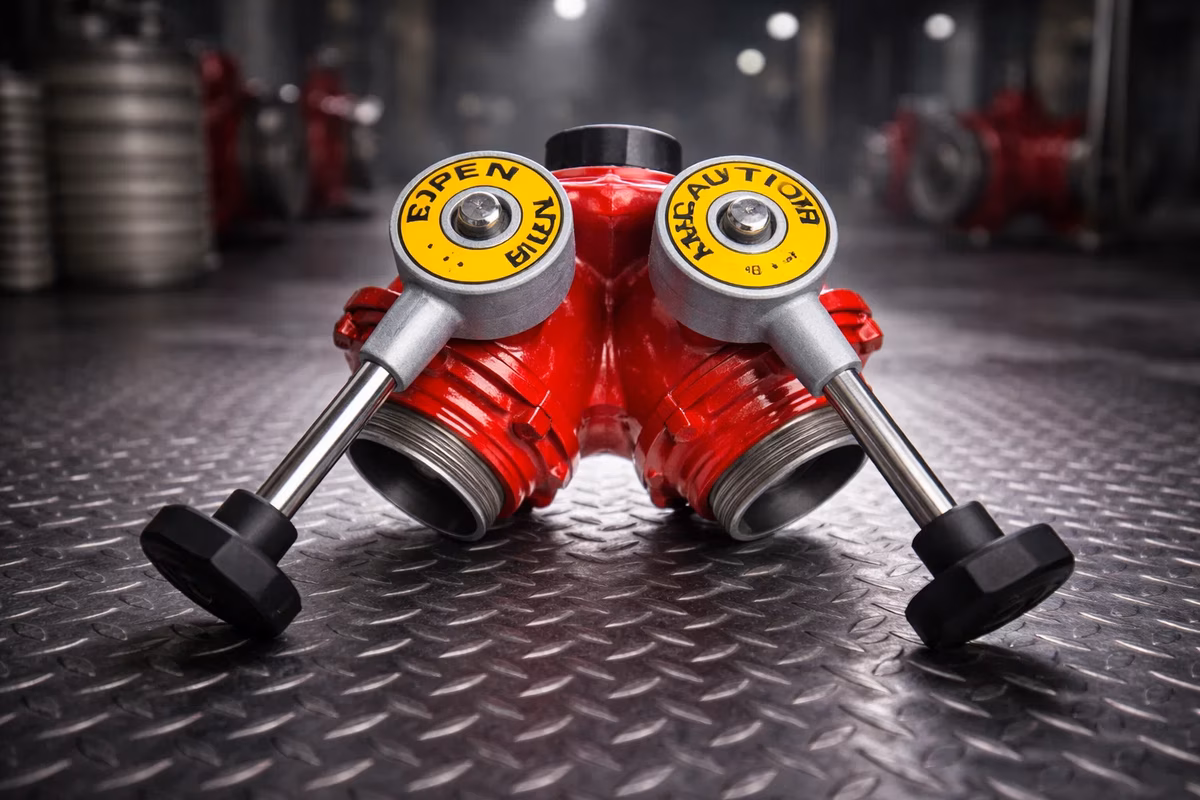

La Conexión Y modelo B-97-S de Elkhart Brass es una conexión de derivación doble de gran diámetro fabricada en aluminio Elk-O-Lite forjado, con entrada Storz hembra de 5” y dos salidas Storz macho de 2.5”, cada una equipada con válvula de bola de bronce. El sistema de acoplamiento Storz de cuarto de vuelta (90°) elimina la rosca convencional y permite conectar y desconectar mangueras bajo presión en menos de dos segundos, reduciendo el tiempo de despliegue a la mitad respecto a conexiones roscadas. Con certificación UL Listed y FM Approved, es la conexión estándar para operaciones industriales de gran caudal donde la velocidad de respuesta y el volumen de agua son factores críticos.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	B-97-S
Material del cuerpo	Aluminio Elk-O-Lite forjado
Entrada	Storz hembra 5” (acoplamiento de cuarto de vuelta)
Salidas	(2) Storz macho 2.5” con válvulas de bola
Dientes de acoplamiento Storz	Acero inoxidable
Tipo de válvulas	Bola de bronce de cuarto de vuelta
Presión de trabajo	200 PSI
Ventaja de velocidad	~50% más rápido que conexiones roscadas equivalentes
Acabado	Aluminio Elk-O-Lite con tratamiento anodizado
Manijas	Aluminio con traba positiva
Certificaciones	UL Listed, FM Approved

Funcionamiento y Aplicación

El acoplamiento Storz opera por rotación de 90 grados: se alinean los dientes de los dos acoplamientos, se gira un cuarto de vuelta y la conexión queda asegurada sin necesidad de roscar vuelta a vuelta. El mismo movimiento inverso la libera. Este mecanismo es simétrico (ambas partes son idénticas), lo que elimina el error de intentar conectar una parte “macho” con otra “macho” y reduce la capacitación necesaria para su uso correcto.

La entrada de 5” permite aprovechar el caudal de líneas maestras de gran diámetro procedentes de sistemas de abastecimiento industrial, hidrantes de aeropuerto, bombas de alta capacidad o redes de suministro que utilizan Storz como estándar de facto en sus conexiones. Se divide ese caudal en dos salidas de 2.5” Storz para alimentar líneas de ataque o monitores de agua. Se especifica en refinerías, plantas petroquímicas, aeropuertos, terminales de combustible y cualquier instalación donde los tiempos de respuesta en segundos marcan la diferencia entre un incidente controlado y una emergencia mayor.

Aplicaciones

• Refinerías y plantas petroquímicas: despliegue ultra rápido de líneas de ataque desde redes Storz de gran diámetro con mínimo personal.
• Aeropuertos y servicios de rescate en pista (ARFF): estándar internacional de las unidades de rescate y extinción en aeropuertos, que opera exclusivamente con acoplamientos Storz.
• Terminales de combustible y almacenamiento de líquidos inflamables: velocidad de conexión crítica cuando el tiempo entre alarma y ataque determina la contención del derrame.
• Operaciones industriales de gran caudal: plantas de generación de energía, siderúrgicas y complejos industriales con redes de contraincendios de alta capacidad.
• Líneas de suministro de largo alcance en campo abierto: permite conectar y desconectar rápidamente a medida que el tendido de mangueras avanza hacia el foco.
• Sistemas de contraincendios en instalaciones portuarias: compatibilidad con el equipo de unidades navales y equipos internacionales que operan bajo el estándar Storz.

Normas Aplicables

• NFPA 1963 — Norma para roscas de acoplamiento de mangueras contra incendios; incluye especificaciones para acoplamientos Storz utilizados en esta conexión.
• NFPA 14 — Norma para sistemas de tubería vertical (standpipe) y mangueras; aplica cuando la conexión Storz se integra en sistemas fijos de protección.
• NFPA 1901 — Norma para aparatos de bomberos automotrices; los acoplamientos Storz de 5” son estándar en unidades industriales y de aeropuerto bajo esta norma.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en centros de trabajo; norma mexicana aplicable a instalaciones industriales donde se utiliza este modelo.
• UL 405 — Estándar Underwriters Laboratories para conexiones de departamento de bomberos; requerido para aceptación en sistemas inspeccionados por autoridades competentes.

Gama de México es distribuidor autorizado de Elkhart Brass en la República Mexicana, con disponibilidad del modelo B-97-S Storz 5” en inventario. Nuestro equipo técnico asesora en la compatibilidad de acoplamientos Storz entre fabricantes y en la integración de esta conexión dentro de sistemas existentes que combinen roscas NH y Storz. Contáctenos para cotización, disponibilidad y soporte técnico para proyectos de gran caudal.
