Scorpion™ EXM2

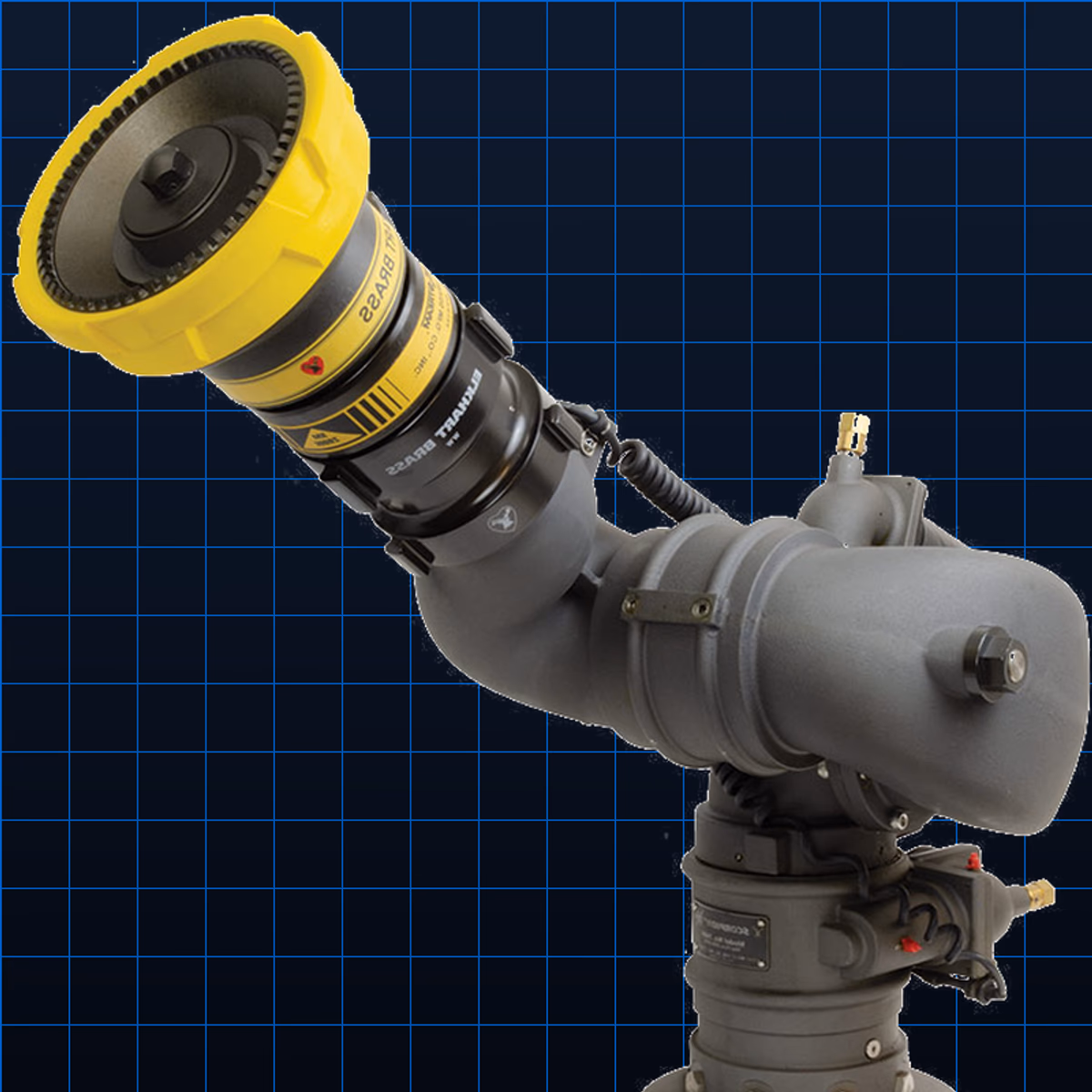

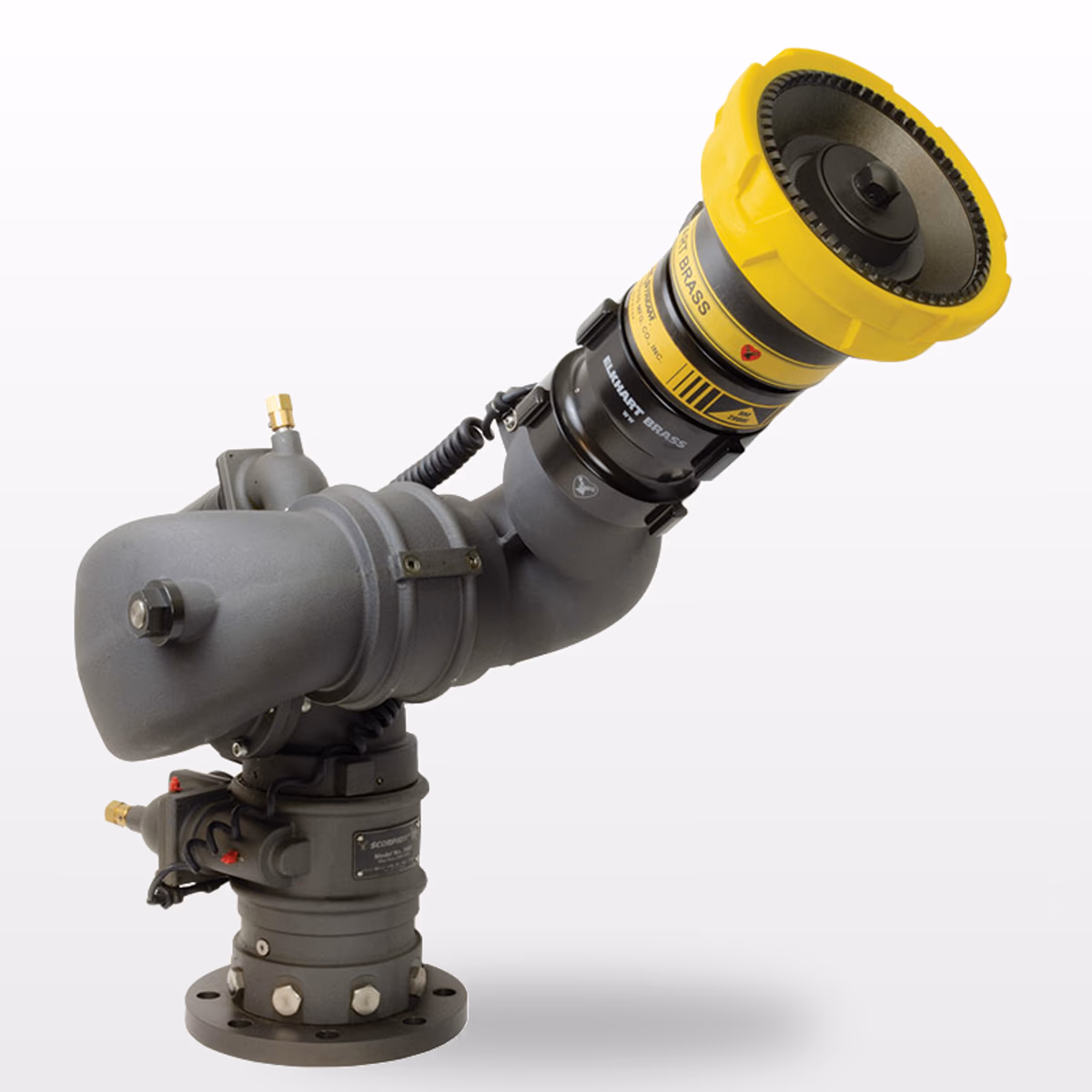

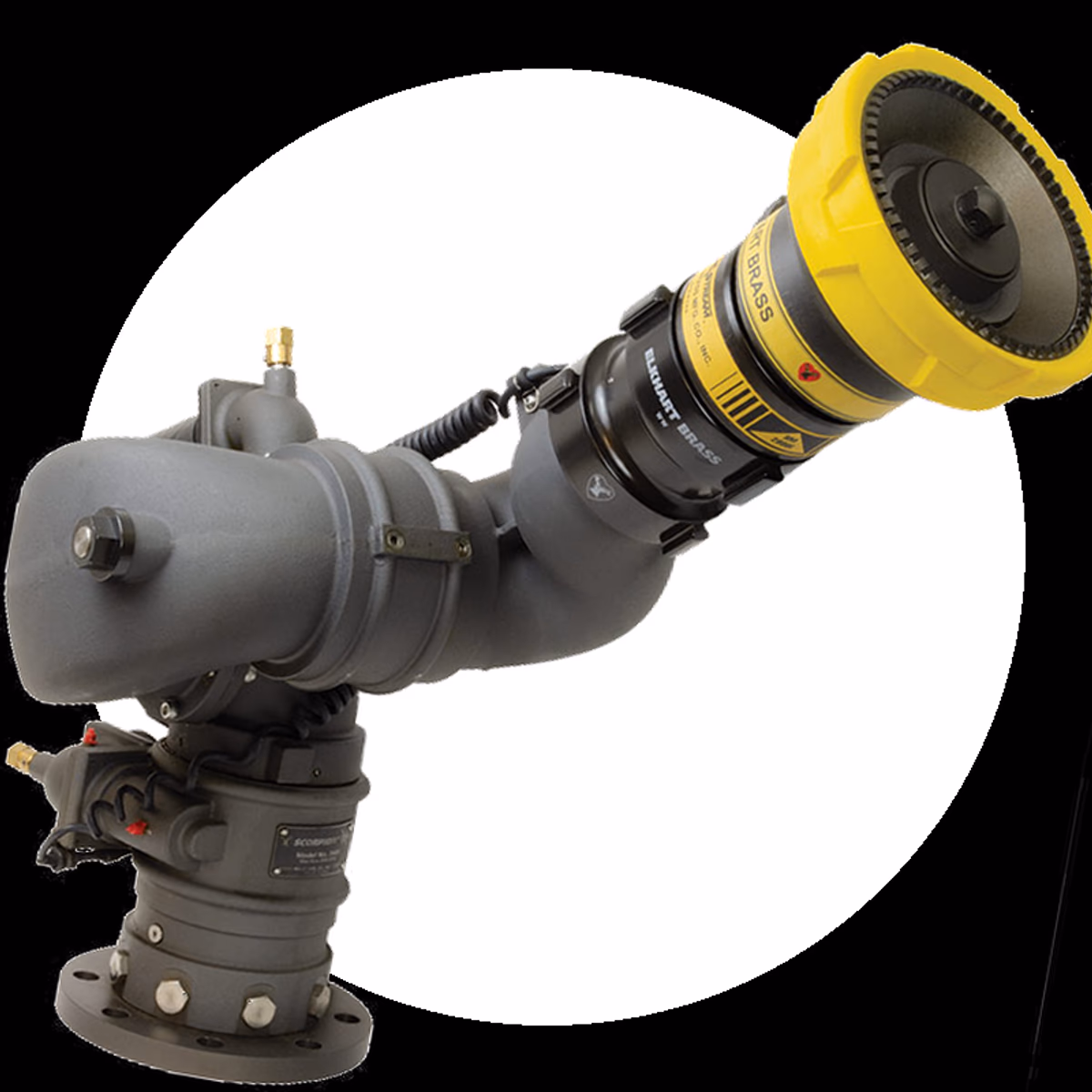

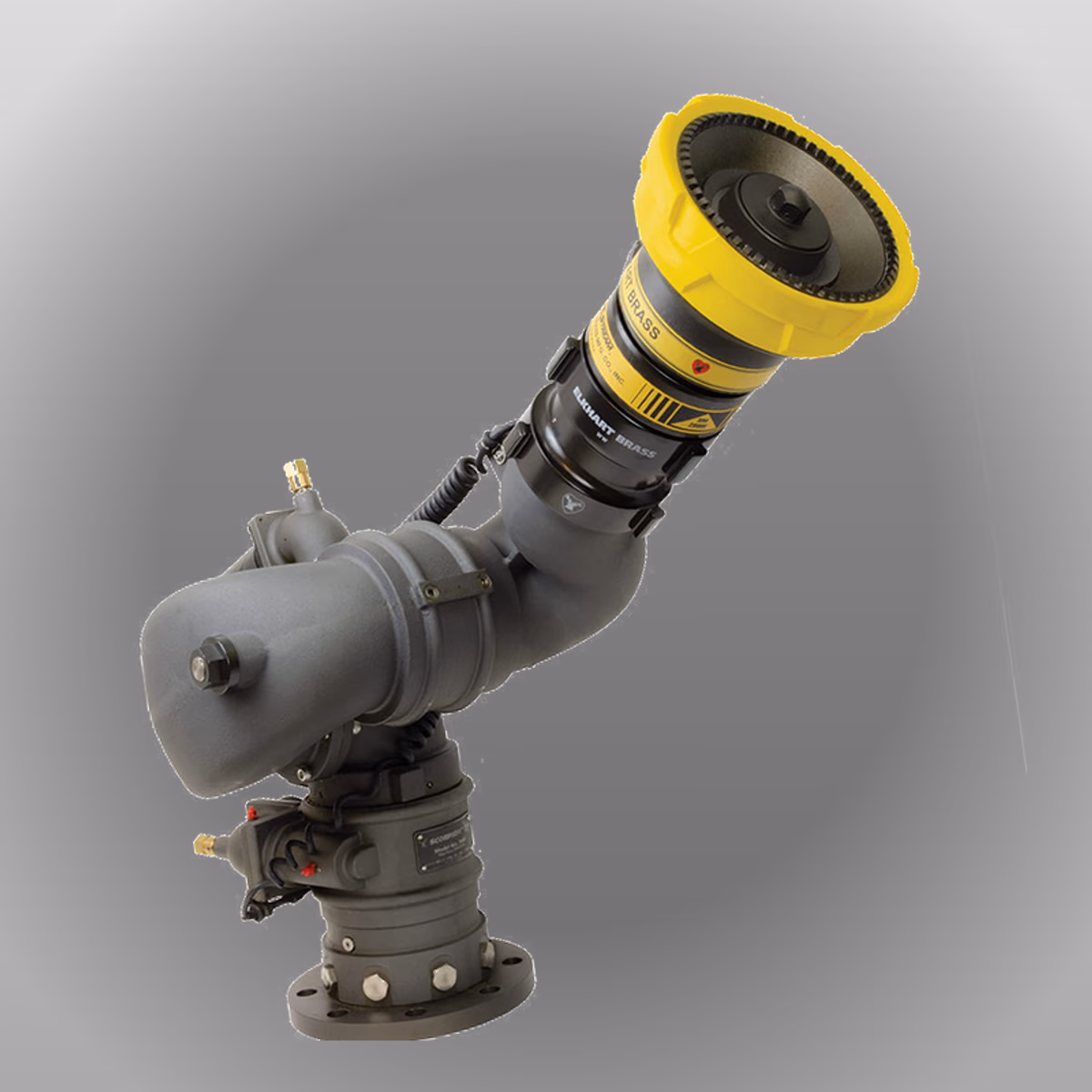

El Monitor Scorpion™ EXM2 de Elkhart Brass combina el diseño de perfil ultra bajo característico de la línea Scorpion™ con actuadores eléctricos integrados de 24 VDC, ofreciendo hasta 1,500 GPM a 100 PSI desde una plataforma de control remoto compacta pensada para instalaciones donde el clearance vertical es mínimo y la presencia humana junto al monitor durante el siniestro no es viable. Su altura total reducida —aproximadamente 12 pulgadas— lo hace el monitor eléctrico de elección para techos de tanques API, plataformas offshore con múltiples cubiertas y racks de tuberías donde un monitor convencional generaría interferencias físicas o de mantenimiento. El modo de oscilación automática programable permite cobertura continua de un arco definido sin intervención del operador.

Especificaciones Técnicas

Parámetro	Valor
Caudal máximo	1,500 GPM a 100 PSI
Paso hidráulico	3-3/8”
Entrada	3” NH o bridada
Giro horizontal	360° con topes programables
Elevación	-15° a +60°
Altura total	Perfil ultra bajo (aprox. 12”)
Material	Aleación de aluminio anodizado
Actuación	Eléctrica 24 VDC
Protección eléctrica	IP66
Certificaciones	UL Listed, FM Approved
Peso	Optimizado para montaje en estructuras de baja carga admisible

Aplicaciones Principales

• Protección fija en techos de tanques de almacenamiento API con restricciones de peso y altura
• Plataformas offshore y FPSOs con múltiples cubiertas donde el clearance entre niveles es crítico
• Racks de tuberías en plantas petroquímicas con espacio vertical limitado por bandejas de cables y líneas de proceso
• Diques de contención en terminales de almacenamiento donde el monitor debe operar desde la corona del dique
• Áreas de carga y descarga de productos inflamables con estructuras de cobertura de baja altura
• Sistemas de protección automática integrados a detectores de llama IR/UV en instalaciones de alto riesgo
• Plantas de proceso con restricciones de clearance por normativa de paso de personal o vehículos de mantenimiento

Por Qué Elegir Scorpion™ EXM2

Perfil ultra bajo exclusivo: el monitor eléctrico más compacto en caudal equivalente. Con aproximadamente 12 pulgadas de altura total, el Scorpion™ EXM2 se instala en posiciones donde ningún otro monitor eléctrico de 1,500 GPM tiene acceso físico. Esta no es una ventaja estética: es la diferencia entre poder proteger un techo de tanque o no.

Actuadores eléctricos integrados estructuralmente. El sistema EXM2 no es una conversión de un monitor manual. Los actuadores de 24 VDC forman parte de la estructura del monitor, lo que elimina los puntos de falla típicos de las adaptaciones y garantiza alineación mecánica permanente entre el mecanismo de giro y los motores.

Oscilación automática programable. El EXM2 incluye modo de barrido: el monitor recorre un arco definido de forma continua sin intervención del operador, garantizando cobertura uniforme del área protegida durante toda la duración del incidente. En protección de diques de contención, un monitor en modo oscilación cubre el área equivalente a dos monitores fijos.

Topes de rotación ajustables por software. Los límites del arco de giro se configuran según el layout del sitio, protegiendo estructuras adyacentes durante activaciones automáticas y evitando que el chorro impacte equipos o zonas no deseadas.

Protección IP66 para entornos severos. La certificación de encapsulado eléctrico IP66 garantiza operación bajo lluvia, lavados de planta, condensación severa y atmósferas con partículas en suspensión, condiciones habituales en instalaciones de proceso al exterior.

Compatible con señales de detección para respuesta automática. El EXM2 acepta señales de sistemas de detección de llama IR/UV para pre-posicionamiento automático hacia la zona de riesgo, reduciendo el tiempo de respuesta del sistema completo a menos de 15 segundos desde la detección.

Normas Aplicables

• NFPA 15 — Standard for Water Spray Fixed Systems for Fire Protection
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam
• API 2030 — Application of Fixed Water Spray Systems for Fire Protection in the Petroleum and Petrochemical Industries
• UL 162 — Standard for Foam Equipment and Liquid Concentrates
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en los centros de trabajo

Gama de México es distribuidor autorizado de Elkhart Brass con bodega en Santa Fe CDMX y Querétaro. El Scorpion™ EXM2 se suministra sobre pedido con tiempo de entrega de 4 a 6 semanas; el servicio incluye ingeniería de montaje, cálculo de cobertura, plano de instalación con alcances efectivos por boquilla seleccionada y certificados UL/FM vigentes sin costo adicional.
