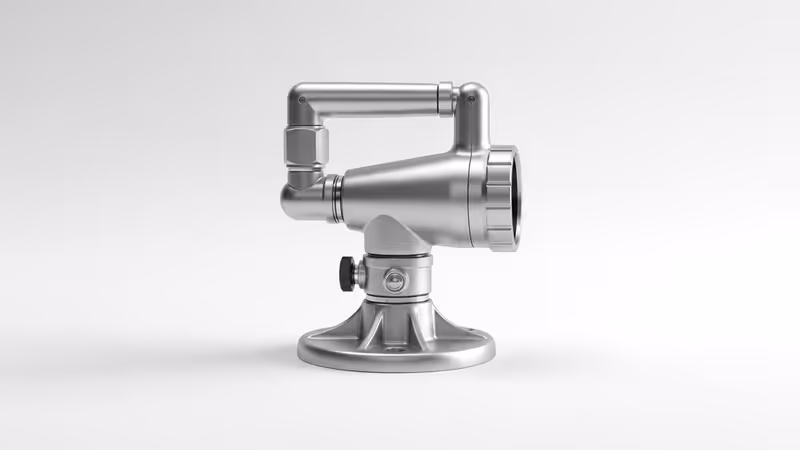

Scorpion

El Monitor Elkhart Brass Scorpion es el equipo de extinción de incendios de mayor caudal de la línea Elkhart Brass, con una capacidad de descarga de hasta 2,500 GPM (9,464 LPM) a través de un cuerpo de aluminio fundido de alta resistencia con varillas de empuje en acero inoxidable 316, diseñado hidráulicamente para minimizar la turbulencia interna y maximizar el alcance y la coherencia del chorro. Su doble certificación FM Approved y UL Listed, junto con el cumplimiento de NFPA 11, lo posiciona como la solución técnica de referencia para la protección de grandes instalaciones petroquímicas, terminales de almacenamiento, refinerías y aplicaciones navales donde un caudal convencional resulta insuficiente para enfrentar incendios de gran escala o controlar la propagación en áreas extensas de proceso.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	Scorpion
Certificaciones	FM Approved, UL Listed, NFPA 11
Caudal máximo	2,500 GPM (9,464 LPM)
Rango de flujo	500 – 2,500 GPM
Presión de operación nominal	100 PSI (7 bar)
Presión máxima	250 PSI (17 bar)
Giro horizontal	360° continuo sin topes mecánicos
Giro vertical	−30° a +75°
Conexión de entrada	Brida 6” ANSI 150#
Material del cuerpo	Aluminio fundido de alta resistencia
Varillas de empuje	Acero inoxidable 316
Rodamientos	Sellados de por vida, sin mantenimiento periódico
Acabado exterior	Recubrimiento epoxi industrial
Compatibilidad de agente	Agua, espuma AFFF, espuma AR-AFFF

Por Qué UL Listed

La doble certificación FM Approved y UL Listed del Scorpion, sumada a su conformidad con NFPA 11, le otorga el mayor respaldo normativo disponible para un monitor de alto volumen, con implicaciones directas para las instalaciones que lo especifican en México:

• Aseguradoras de riesgo industrial de alto valor: Las instalaciones que justifican la especificación de un monitor de 2,500 GPM —refinerías, plantas petroquímicas de gran escala, terminales de GNL, plataformas offshore— son exactamente las instalaciones aseguradas por compañías como FM Global, AIG, Chubb y Lloyd’s de Londres con pólizas de alto valor nominal. Estas aseguradoras no sólo exigen equipos certificados: sus ingenieros de riesgo evalúan si la capacidad del sistema es adecuada para el riesgo que protege. El Scorpion, con su caudal de 2,500 GPM y sus certificaciones FM y UL, proporciona tanto la capacidad hidráulica como el respaldo documental que estos ingenieros requieren para aprobar el sistema y mantener condiciones favorables en la póliza.
• Cumplimiento NFPA 11 y NFPA 15: La NFPA 11 establece los requisitos de caudal y cobertura para sistemas de espuma de baja y media expansión en instalaciones de líquidos inflamables. Para instalaciones de gran escala donde los cálculos de NFPA 11 arrojan caudales superiores a 1,500 GPM por punto de aplicación, el Scorpion es frecuentemente el único monitor del mercado que cumple el requisito sin necesidad de instalar múltiples unidades en el mismo punto. La certificación UL Listed y el cumplimiento declarado de NFPA 11 sustentan esa especificación técnica ante el proyectista responsable y las autoridades.
• Protección Civil y ASEA: Para instalaciones de proceso en la industria de hidrocarburos bajo regulación de la ASEA, la demostración de que el sistema de protección contra incendio utiliza equipos certificados internacionalmente es un requisito de los estudios de riesgo (HAZOP, QRA) que sustentan la autorización de operación. Las certificaciones FM y UL del Scorpion son el respaldo que los responsables de seguridad de estas instalaciones necesitan para documentar el cumplimiento ante la autoridad regulatoria.

Aplicaciones

1. Parques de tanques de almacenamiento de crudo y derivados — el caudal de 2,500 GPM permite cubrir la densidad de aplicación de espuma requerida por NFPA 11 para la protección de un tanque de almacenamiento de gran diámetro con un número reducido de unidades, optimizando el diseño y el costo del sistema.
2. Plantas petroquímicas y unidades de proceso de gran escala — protección de reactores, torres de destilación y zonas de separación donde un incendio de hidrocarburo puede involucrar volúmenes significativos de combustible y requerir caudales de extinción que sólo el Scorpion puede proporcionar desde un punto fijo.
3. Terminales de GNL y plantas de regasificación — instalaciones donde los sistemas de diluvio de agua para enfriamiento de estructuras y equipos durante emergencias criogénicas demandan caudales elevados en tiempos de respuesta muy cortos.
4. Refinerías y plantas de proceso de gas — unidades de proceso donde la combinación de alta temperatura, presión elevada y presencia de hidrocarburos volátiles exige una capacidad de extinción inmediata que los monitores convencionales no pueden proporcionar.
5. Aplicaciones navales y buquetanques de gran porte — embarcaciones donde el sistema contra incendio de cubierta debe ser capaz de intervenir en incendios de carga, siendo el Scorpion una solución que combinada con sus varillas de acero inoxidable 316 resiste el ambiente marino.
6. Plantas de energía y subestaciones de transformación de alto voltaje — protección de transformadores de potencia y equipos de conmutación donde la capacidad de enfriamiento y extinción durante un incendio de aceite dieléctrico requiere caudales elevados sostenidos durante periodos prolongados.

Normas Aplicables

• NFPA 15 — Standard for Water Spray Fixed Systems for Fire Protection: aplica al diseño del sistema de agua en spray fijo en el que el Scorpion opera como punto de aplicación primario.
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam: norma de referencia principal para sistemas de espuma de bajo y medio volumen en instalaciones de hidrocarburos; el Scorpion está declarado conforme con esta norma.
• NFPA 1901 — Standard for Automotive Fire Apparatus: aplica cuando el Scorpion se monta en vehículos contra incendio de alto volumen o en aparatos de la brigada industrial.
• API 2030 — Application of Fixed Water Spray Systems for the Petroleum and Petrochemical Industries: guía de la industria petrolera para el diseño de sistemas fijos de agua; define los parámetros de caudal y cobertura que el Scorpion satisface para instalaciones de gran escala.
• UL 162 — Standard for Foam Equipment and Liquid Concentrates: aplica cuando el Scorpion se integra a sistemas de espuma con inductor externo para la protección de grandes superficies de líquido inflamable.
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo: norma oficial mexicana de aplicación obligatoria en las instalaciones industriales donde el Scorpion forma parte del sistema de protección contra incendio.

Gama de México es distribuidor autorizado de Elkhart Brass en México y puede especificar, cotizar e instalar el Scorpion para proyectos de alto volumen en la industria de hidrocarburos, petroquímica, energía y naval. Nuestro equipo de ingeniería realiza cálculos hidráulicos, memorias técnicas y gestión de documentación para aseguradoras y autoridades regulatorias. Solicite su cotización.
