Stingray™

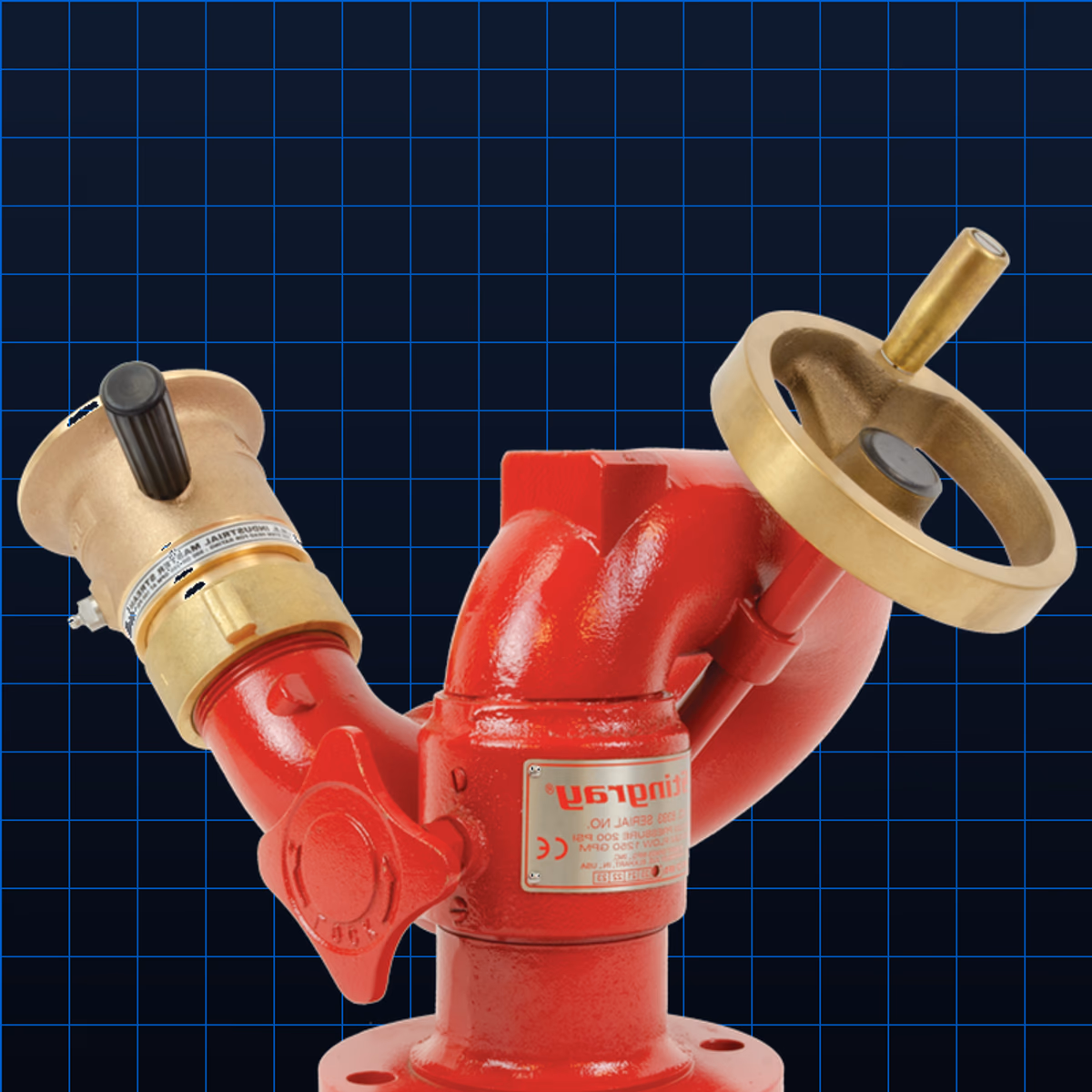

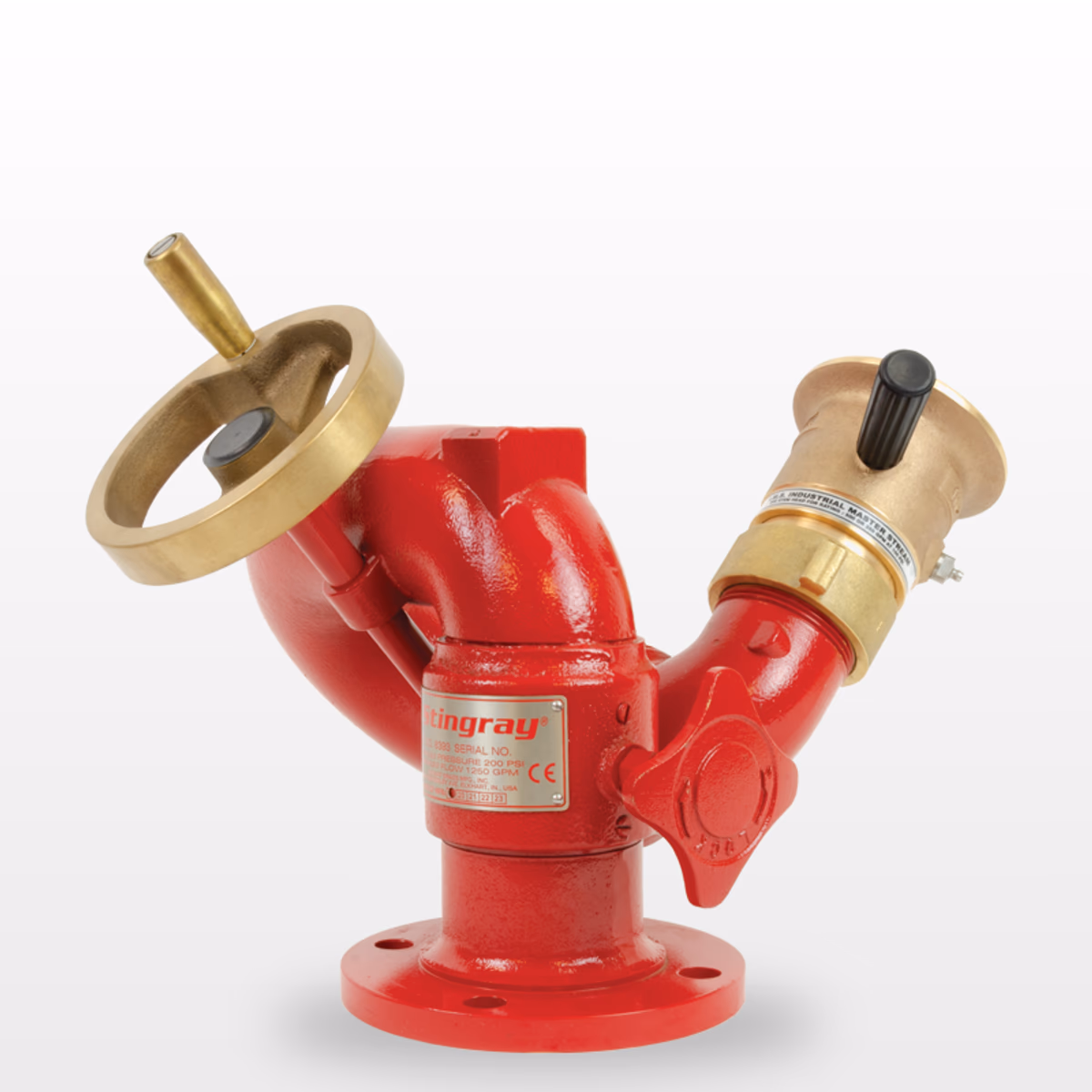

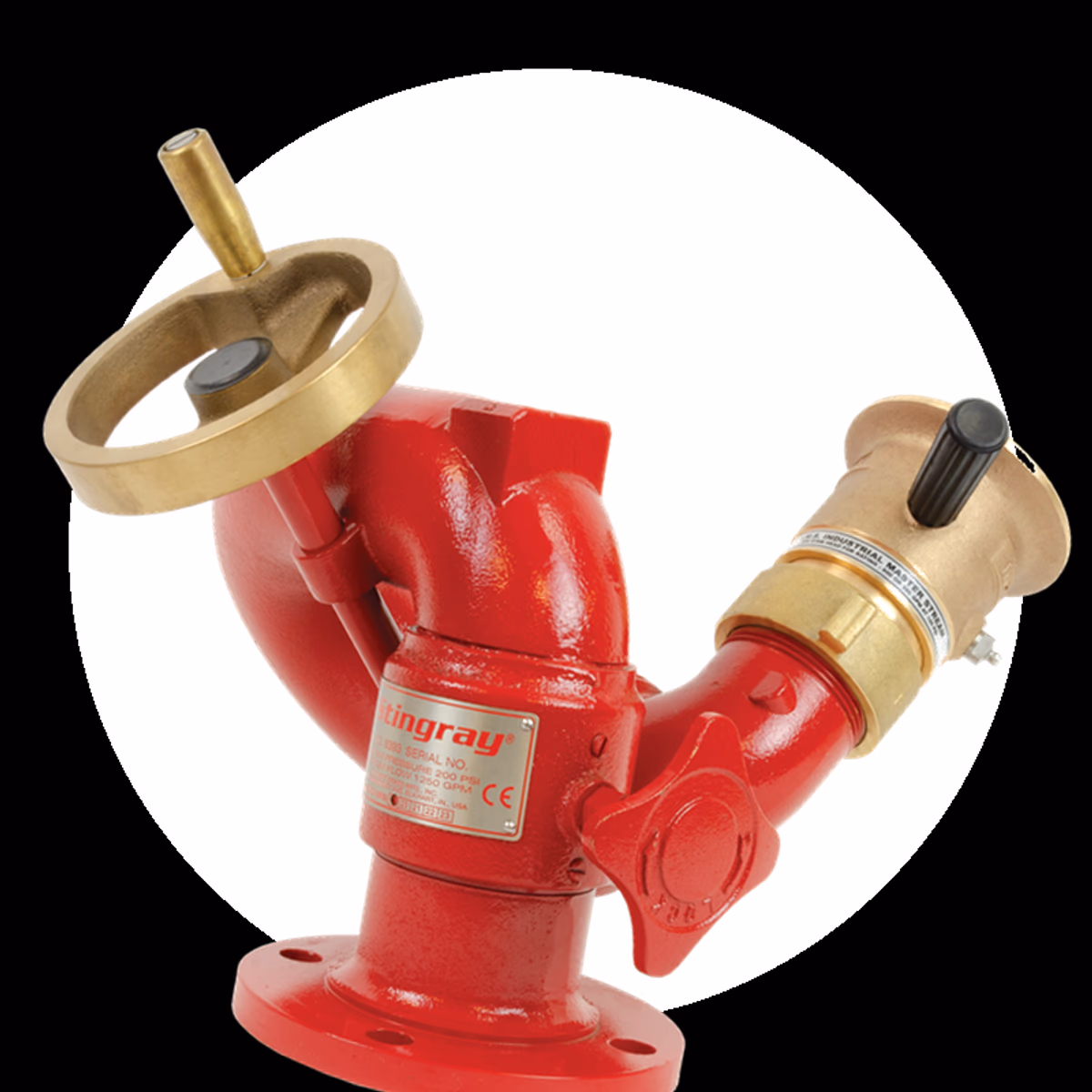

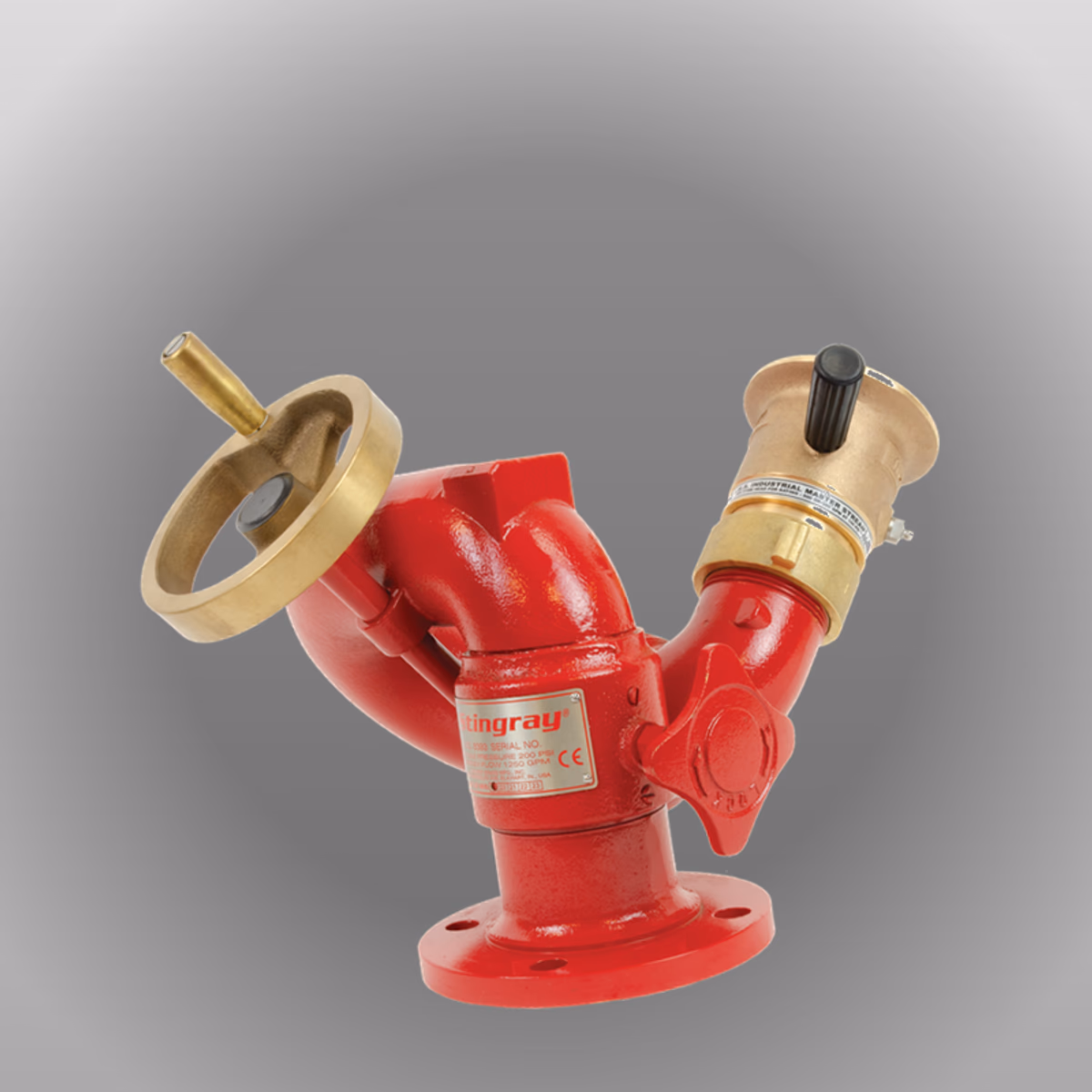

El Monitor Stingray™ de Elkhart Brass es el monitor industrial de alta capacidad construido en bronce macizo UNS C83600 para instalaciones fijas en refinerías, plantas petroquímicas y terminales de almacenamiento donde la vida útil del equipo se mide en décadas y las condiciones ambientales —H₂S, vapores ácidos, atmósferas salinas, ciclos térmicos extremos— degradan materiales convencionales en pocos años. Con un caudal de hasta 2,000 GPM a 100 PSI a través de un paso hidráulico de 4 pulgadas y entrada bridada ANSI 150 para conexión directa a la red de agua contra incendio, el Stingray™ se especifica en proyectos donde la premisa de diseño es un equipo que funcione cuando se necesite, sin importar cuántos años lleve instalado.

Especificaciones Técnicas

Parámetro	Valor
Caudal máximo	2,000 GPM a 100 PSI
Paso hidráulico	4”
Entrada	4” bridada ANSI 150
Giro horizontal	360° continuo
Elevación	-30° a +90°
Material	Bronce macizo UNS C83600
Actuación	Manual
Acabado	Resistente a corrosión marina e industrial
Compatibilidad	Agua, AFFF, AR-AFFF, FFFP
Certificaciones	FM Approved
Peso	Según configuración final

Aplicaciones Principales

• Refinerías clase III: unidades de destilación, cracking catalítico, áreas de hornos y plantas de alquilación
• Plantas petroquímicas con áreas de proceso de tanques de solventes, reactores y unidades de separación
• Terminales de almacenamiento en zonas costeras con atmósfera salina, incluyendo puertos del Golfo de México y el Pacífico
• Instalaciones con presencia crónica de H₂S o vapores ácidos donde el aluminio y el acero sin tratamiento se degradan rápidamente
• Terminales de carga de productos refinados con muelles en ambientes marinos o costeros
• Sistemas de protección fija con conexión directa a redes de agua contra incendio de diámetro nominal mayor
• Proyectos con especificación de vida útil de 20 o más años sin reemplazo de cuerpo del monitor

Por Qué Elegir Stingray™

Bronce macizo UNS C83600: el único material correcto para ambientes corrosivos severos. En instalaciones con presencia de H₂S, vapores de azufre y atmósferas marinas, el aluminio se degrada en pocos años. El acero sin tratamiento sufre corrosión generalizada. El bronce macizo UNS C83600 resiste la corrosión electroquímica y química en estos ambientes sin pérdida de integridad estructural, permitiendo ciclos de mantenimiento largos y vida útil extendida.

Sin pares galvánicos internos. Los componentes internos del Stingray™ —asientos de válvula, bujes de giro, sellos— son metalúrgicamente compatibles con el cuerpo de bronce. La ausencia de pares galvánicos entre metales distintos elimina la corrosión acelerada en las interfaces internas, causa frecuente de falla en monitores de materiales mixtos.

Entrada bridada ANSI 150 para conexión directa a la red. La entrada bridada estándar ANSI clase 150 se acopla directamente a la red de agua contra incendio de la instalación sin adaptadores ni reducciones, manteniendo la integridad hidráulica del sistema y simplificando la instalación y el mantenimiento.

2,000 GPM para reducir la densidad de monitores en proyectos grandes. Con dos veces el caudal de un monitor de 1,000 GPM, el Stingray™ permite proteger áreas de mayor extensión con menos puntos de instalación, reduciendo la complejidad de la red de tuberías y el costo total del sistema de protección.

Compatibilidad con AFFF, AR-AFFF y FFFP. El bronce es compatible con la totalidad de los concentrados de espuma contra incendio de uso industrial, incluyendo espumas formadoras de película acuosa resistentes a alcohol, lo que permite uso en instalaciones con almacenamiento de solventes o alcoholes sin cambio de materiales.

Historial documentado en instalaciones de largo plazo. Monitores Elkhart Stingray™ instalados en refinerías en los años 90 continúan en servicio funcional en 2025. Ese historial real es el respaldo técnico más sólido que cualquier hoja de especificación puede ofrecer.

Normas Aplicables

• NFPA 15 — Standard for Water Spray Fixed Systems for Fire Protection
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam
• NFPA 1901 — Standard for Automotive Fire Apparatus
• API 2030 — Application of Fixed Water Spray Systems for Fire Protection in the Petroleum and Petrochemical Industries
• UL 162 — Standard for Foam Equipment and Liquid Concentrates
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en los centros de trabajo

Gama de México es distribuidor autorizado de Elkhart Brass con bodega en Santa Fe CDMX y Querétaro. El Stingray™ se suministra sobre pedido con tiempo de entrega de 6 a 10 semanas según configuración; el servicio de cotización incluye ingeniería de aplicación completa —cálculo de alcance, selección de boquilla, layout de montaje y especificación de anclaje— sin costo adicional.
