FM-REF-001

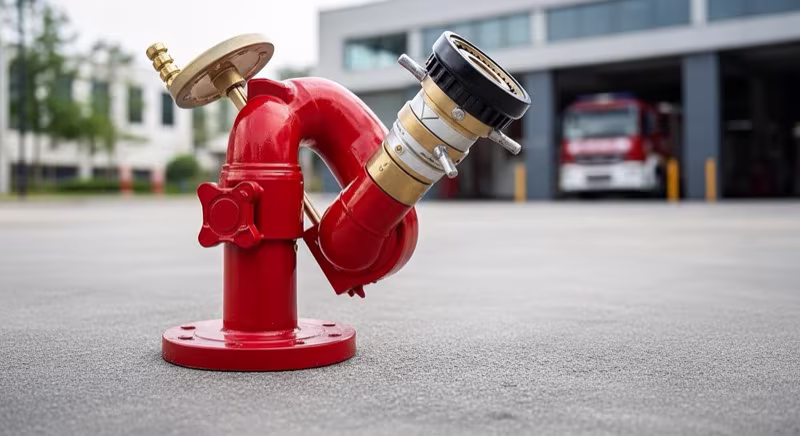

El Monitor FM Approved para refinerías modelo FM-REF-001 de Stang Industries ha sido configurado para cumplir con las exigencias de protección contra incendio de instalaciones de refinación, entregando un caudal de 500 a 1,500 GPM con compatibilidad para agua, AFFF y FFFP. La certificación FM Approved —el estándar más riguroso de la industria— es un requisito habitual en las especificaciones de ingeniería de PEMEX y operadores privados con pólizas internacionales de alto riesgo, ya que las aseguradoras afiliadas a FM Global reconocen formalmente el listado y aplican reducciones de prima que en instalaciones con sumas aseguradas de refinería pueden representar ahorros anuales considerables.

Especificaciones Técnicas

Característica	Especificación
Certificación	FM Approved — FM 1421
Caudal	500 — 1,500 GPM (1,893 — 5,678 LPM)
Agentes compatibles	Agua, AFFF 3% / 6%, FFFP, AR-AFFF 3x3
Giro horizontal	360° con bloqueo
Giro vertical	+80° / -20° desde la horizontal
Conexión de entrada	Brida 4” o 6” ANSI 150#
Material del cuerpo	Bronce forjado o acero inoxidable 316
Presión de operación	80 — 175 PSI
Temperatura de servicio	-20°C a +65°C
Integración con diluvio	Compatible con válvulas de diluvio y proporciones
Activación	Manual, por diluvio automático o control remoto
Documentación incluida	Certificado FM, curvas de desempeño, ficha técnica

Por Qué FM Approved

La certificación FM Approved es la exigencia estándar en proyectos de refinerías con participación de ingeniería internacional y en instalaciones aseguradas por compañías afiliadas a FM Global. El proceso de certificación va más allá de las pruebas de laboratorio que exige la certificación UL: FM Global verifica en campo el caudal real, el alcance del chorro a presión nominal, la resistencia estructural del monitor ante la reacción hidrodinámica durante descarga sostenida, y la durabilidad de los mecanismos de rotación bajo condiciones de operación continua. Las instalaciones de fabricación son inspeccionadas trimestralmente de forma no programada para garantizar consistencia productiva.

El impacto en el costo de operación de la refinería es directo y cuantificable: las aseguradoras afiliadas a FM Global aplican créditos de riesgo a instalaciones que utilizan equipos del listado FM Approved, resultando en primas de seguro de propiedad más bajas para la planta. En una refinería con suma asegurada de varios cientos de millones de dólares, la diferencia entre una instalación con equipos FM Approved y una sin certificación equivalente puede representar una reducción de prima anual significativa. Adicionalmente, el cumplimiento con NRF-005-PEMEX requiere el uso de equipos con certificaciones reconocidas internacionalmente, siendo FM Approved la referencia habitual.

Aplicaciones

• Unidades de cracking catalítico (FCC) donde las fugas de hidrocarburos a alta temperatura pueden producir incendios de rápido desarrollo que requieren caudales masivos de enfriamiento y extinción
• Torres de destilación y columnas de fraccionamiento con riesgo de derrame de fracciones líquidas inflamables en áreas de proceso densamente instrumentadas
• Parques de tanques de techo fijo y flotante para enfriamiento de envolvente, protección del sello perimetral de techo flotante y extinción de derrames en dique
• Esferas de GLP y gases licuados donde el enfriamiento continuo bajo exposición al fuego es crítico para prevenir BLEVE
• Muelles de carga de buquetanques y terminales marítimas con riesgo de derrame de crudo o productos en zonas de transferencia
• Unidades de alquilación y reformado catalítico con presencia simultánea de hidrógeno e hidrocarburos que requieren respuesta inmediata y cobertura de área amplia

Normas Aplicables

• FM 1112 / FM 1121 / FM 1131 — Hojas de datos de pérdida de propiedades FM Global para monitores contra incendio
• NFPA 15 — Standard for Water Spray Fixed Systems for Fire Protection
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam
• API 2030 — Application of Fixed Water Spray Systems for Fire Protection in the Petroleum Industry
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo
• NRF-005-PEMEX — Protección contra incendio en instalaciones de PEMEX
• NFPA 30 — Flammable and Combustible Liquids Code
• API 2510 — Design and Construction of LPG Installations

Gama de México es distribuidor autorizado de monitores FM Approved para refinerías en México, con experiencia en proyectos para instalaciones de PEMEX y operadores privados. Nuestro equipo puede elaborar memorias de cálculo hidráulico, proporcionar la documentación requerida por la aseguradora y coordinar el suministro integrado con válvulas de diluvio y sistemas de espuma. Solicite evaluación técnica de su instalación.
