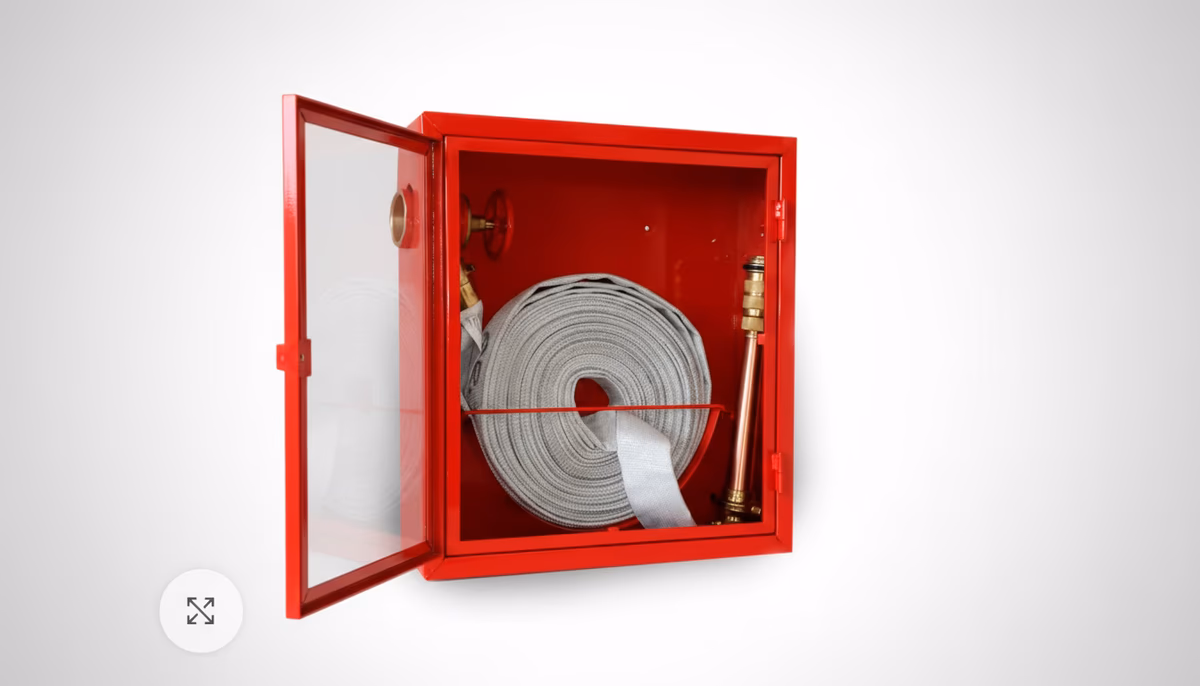

EST-15M-90

La Estación de Manguera Compacta EST-15M-90 está diseñada para instalaciones con espacios reducidos o requerimientos de cobertura menor: su carrete de 14” de diámetro con brazo oscilante de 90° ocupa significativamente menos pared que las unidades estándar de 18”, mientras que la manguera 1.5” × 15 m de doble forro a 100 PSI proporciona un radio de cobertura efectivo de 20 m, suficiente para proteger locales comerciales, oficinas y pasillos estrechos conforme a los requisitos de Class II de NFPA 14.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional
Modelo	EST-15M-90
Material del carrete	Acero con acabado epóxico
Diámetro del carrete	14”
Giro del carrete	90° (brazo oscilante)
Manguera	1.5” × 15 m, doble forro sintético
Válvula de control	Globo bronce 1.5”
Boquilla	Bronce cromado ajustable
Conexión de entrada	1.5” NST
Presión máx. de salida	100 PSI
Radio de cobertura	Hasta 20 m
Montaje	Muro directo con taquetes

Funcionamiento del Carrete Oscilante

El carrete oscilante de 90° es el mecanismo que permite desplegar la manguera en la dirección correcta sin mover el equipo. El brazo pivota sobre un eje de acero fijo al muro y barre un arco de 90°, cubriendo el cuadrante frontal del punto de instalación. Al jalar la manguera en cualquier dirección dentro de ese ángulo, el carrete se alinea automáticamente con la trayectoria del operador, reduciendo la fricción durante el despliegue y evitando que la manguera se doble o se atore.

Dado que la versión compacta emplea un brazo de 90° en lugar de 180°, la instalación debe planificarse para que el cuadrante de cobertura quede orientado hacia el área de mayor riesgo. NFPA 14 Sección 7.10 exige que cada punto del área protegida pueda alcanzarse con la manguera completamente desenrollada; el asesor técnico de Gama de México puede ayudar a definir la orientación óptima de montaje para cada proyecto.

La válvula de globo de bronce 1.5” se opera manualmente antes de jalar la manguera, asegurando control total del flujo desde el inicio de la operación.

Aplicaciones

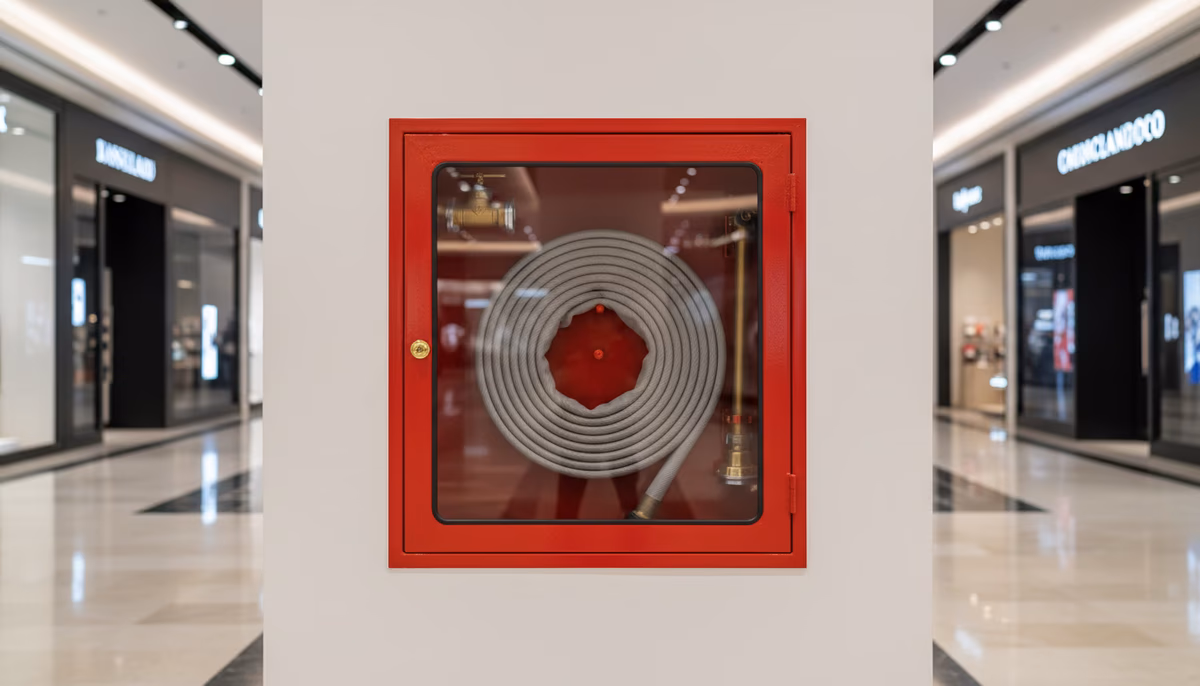

• Locales comerciales y tiendas de autoservicio — cobertura compacta que no interfiere con pasillos de compras
• Oficinas pequeñas y medianas — instalación económica que cumple NOM-002 sin requerir nicho en muro
• Áreas de almacenamiento de baja carga combustible — protección complementaria junto a extintores portátiles
• Pasillos estrechos y corredores de servicio — perfil reducido que respeta la anchura libre de circulación
• Pisos superiores de edificios de 4 a 12 pisos — Class II con manguera de menor longitud donde la distribución del piso lo permite
• Galerías, museos y espacios culturales — equipo de menor presencia visual integrable a la arquitectura

Normas Aplicables

• NFPA 14, Sección 7.10 — Standard for the Installation of Standpipe and Hose Systems: hose stations Class II, espaciado máximo entre estaciones de 38 m, presión máxima de salida de 100 PSI
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en centros de trabajo: obligaciones de dotación y mantenimiento de estaciones de manguera
• NFPA 1963 — Standard for Fire Hose Connections: roscas NH/NST normalizadas para coples y boquilla de la estación
• NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose: inspección visual semestral y prueba hidrostática anual de la manguera
• Reglamento de Construcciones — normativa local aplicable según municipio: separación entre estaciones y señalización obligatoria

Gama de México ofrece asesoría técnica para la selección de estaciones de manguera según las dimensiones del proyecto y los requisitos normativos aplicables. Enviamos a toda la República Mexicana con soporte posventa incluido. Solicite cotización a nuestro equipo.
