EST-GAB-30

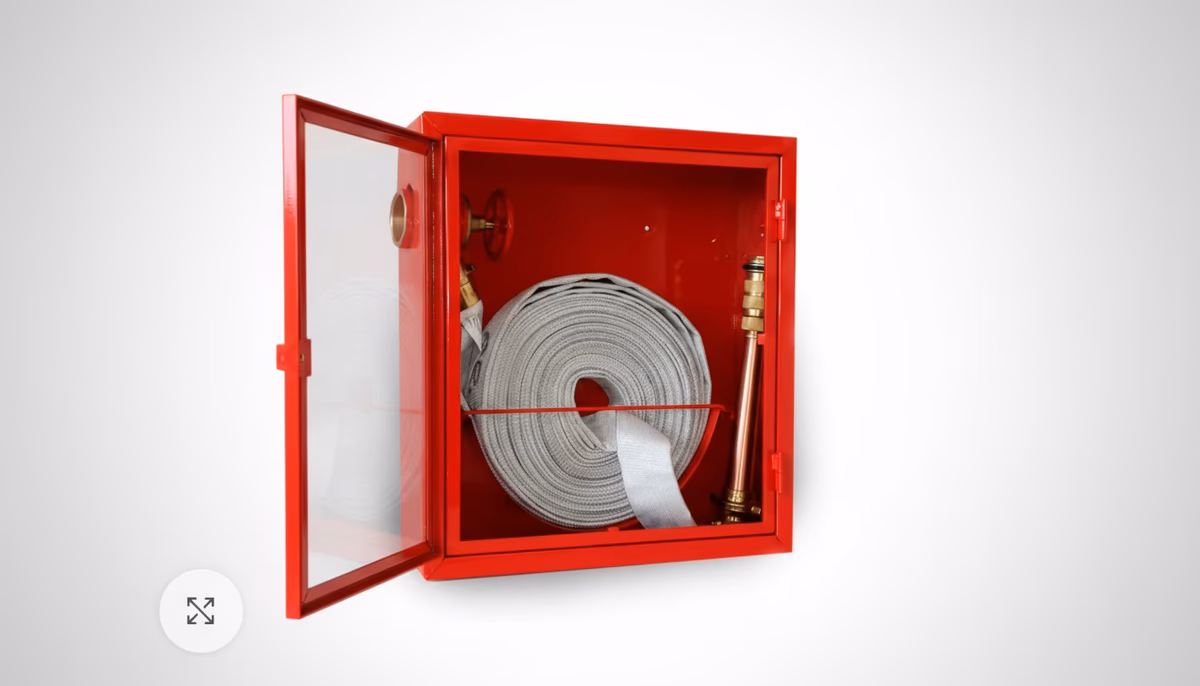

La Estación de Manguera en Gabinete Cerrado EST-GAB-30 protege el carrete oscilante de 180°, la manguera 1.5” × 30 m y la válvula de control dentro de un gabinete de acero calibre 20 con pintura electrostática roja y puerta de vidrio templado 3 mm, resguardando el equipo del polvo industrial, la humedad y el vandalismo sin sacrificar la accesibilidad en emergencias. Compatible con sistemas standpipe Class II y III de NFPA 14 y certificada bajo NOM-002-STPS-2010, es la unidad recomendada para cualquier instalación donde el carrete expuesto sería vulnerable a daño físico o contaminación.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional
Modelo	EST-GAB-30
Material del gabinete	Lámina de acero calibre 20
Acabado del gabinete	Pintura electrostática roja
Puerta	Vidrio templado 3 mm con marco de acero y cerradura de cilindro
Material del carrete	Acero galvanizado
Diámetro del carrete	18”
Giro del carrete	180° (brazo oscilante)
Manguera	1.5” × 30 m, doble forro
Boquilla	Bronce cromado ajustable 1.5” NST
Conexión de entrada	1.5” NST con válvula de control
Presión máx. de salida	100 PSI

Funcionamiento del Carrete Oscilante

El carrete oscilante de 180° interior opera con idéntico principio al de las estaciones de montaje abierto: su brazo pivota sobre un eje de acero fijo al fondo del gabinete y barre un arco completo de 180°, lo que permite orientar la manguera hacia cualquier punto dentro del semiplano frente a la puerta del gabinete al momento del despliegue.

Al abrir la puerta y jalar la manguera, el brazo gira libremente hasta alinearse con la dirección de ataque. La apertura de 180° de la puerta garantiza que el movimiento del carrete no sea obstruido durante el despliegue. La válvula de control de 1.5” NST se opera manualmente antes de jalar la manguera, asegurando control total del flujo.

NFPA 14 Sección 7.10 exige que la puerta del gabinete abra completamente y no interfiera con la operación del equipo interior. El diseño de puerta de bisagra con apertura total de 180° de esta unidad cumple ese requisito. El vidrio templado de la puerta permite la identificación visual del equipo sin necesidad de abrir el gabinete durante inspecciones de rutina.

Aplicaciones

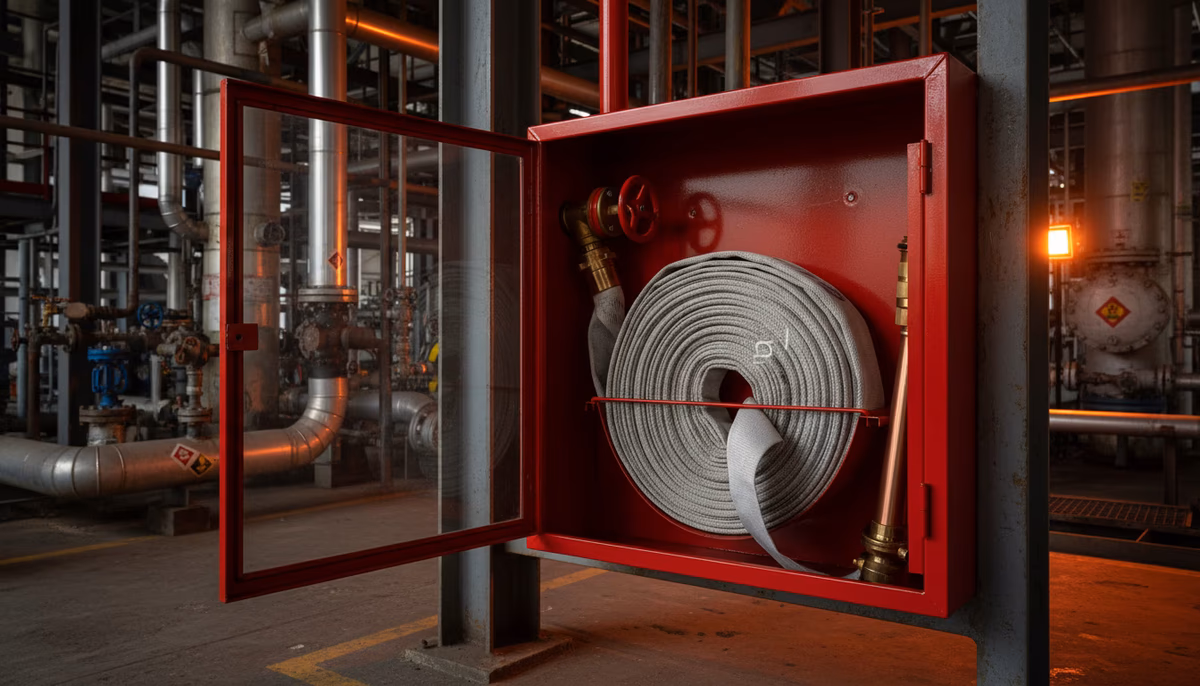

• Plantas industriales con polvo en suspensión — gabinete cerrado previene la acumulación de partículas en la manguera y la válvula
• Estacionamientos cubiertos — protección contra humedad, aceites y vandalismo en zonas de baja supervisión
• Bodegas y almacenes de materiales abrasivos — carrete protegido de abrasión y suciedad que comprometería la manguera
• Instalaciones portuarias y áreas de carga — gabinete resistente a condiciones de intemperie semi-expuesta
• Hospitales y centros médicos — equipo resguardado de contacto accidental durante limpieza de pasillos

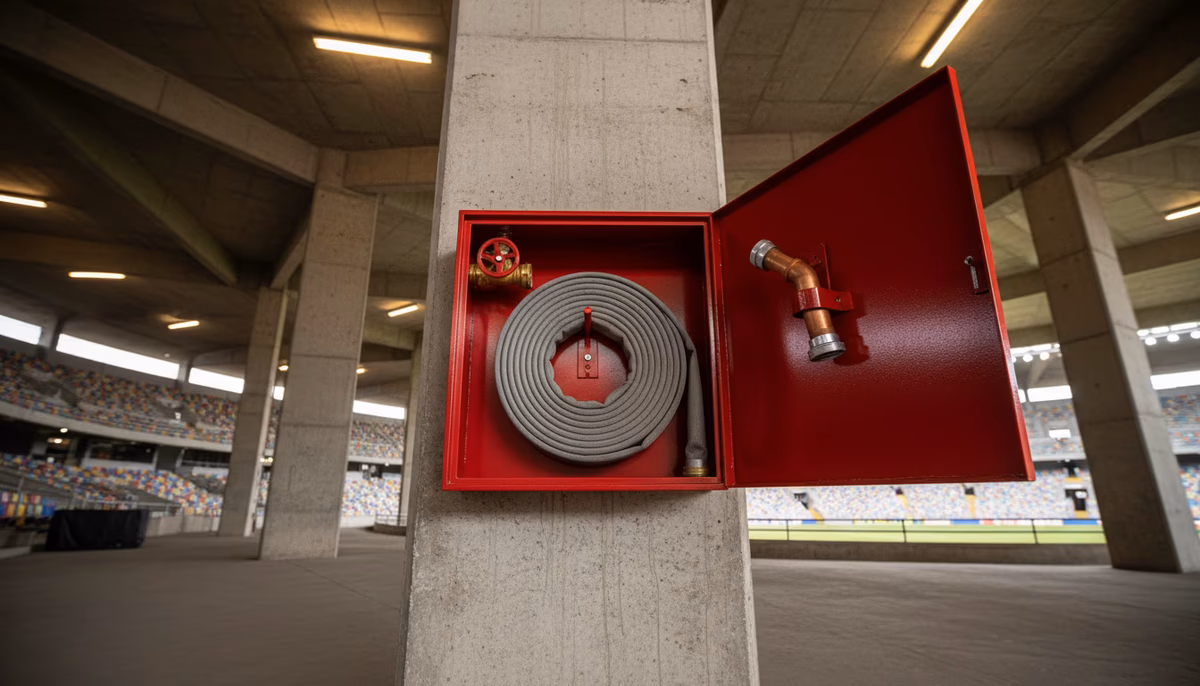

• Estadios y recintos deportivos — protección de vandalismo y uso inadecuado del equipo por parte del público

Normas Aplicables

• NFPA 14, Sección 7.10 — Standard for the Installation of Standpipe and Hose Systems: hose stations en gabinete cerrado, puerta que abre sin obstruir la operación, presión máxima de salida de 100 PSI
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en centros de trabajo: requisitos de protección, señalización y mantenimiento de estaciones de manguera en instalaciones industriales
• NFPA 1963 — Standard for Fire Hose Connections: roscas NH/NST en coples, boquilla y conexión de entrada
• NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose: programa de inspección periódica y prueba hidrostática de la manguera protegida por el gabinete
• Reglamento de Construcciones — normativa local aplicable en cada municipio para ocupaciones industriales y de almacenamiento

Gama de México distribuye estaciones de manguera en gabinete para instalaciones industriales, comerciales e institucionales en toda la República Mexicana. Ofrecemos asesoría técnica en cumplimiento NOM-002 y NFPA 14, incluyendo soporte para dictámenes de protección civil. Contáctenos para cotización.
