CC-BD-150

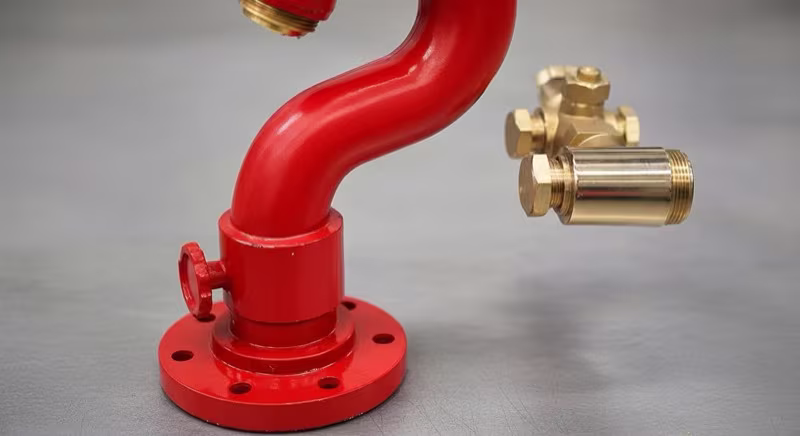

El Monitor Cuello de Cisne Base Bridada ARMECO CC-BD-150 opera entre 250 y 1,000 GPM y se distingue por su brida de entrada de 4” ANSI 150# cara realzada que permite conexión directa sobre el riser de la red contra incendio, sin adaptadores, reducciones ni piezas intermedias que compliquen el montaje o representen puntos adicionales de fuga. El diseño en cuello de cisne complementa esta facilidad de instalación al eliminar articulaciones en el cuerpo del monitor, reduciendo a una sola junta bridada la totalidad de las conexiones que deben sellarse correctamente durante el montaje.

Especificaciones Técnicas

Característica	Especificación
Modelo	ARMECO CC-BD-150
Material del cuerpo	Bronce fundido libre de porosidades
Rango de flujo	250 – 1,000 GPM
Presión de trabajo	150 PSI (operación continua)
Presión de prueba hidrostática	300 PSI
Entrada	Brida 4” ANSI 150# cara realzada (Raised Face)
Patrón de barrenado	8 barrenos de ¾” en círculo de 7.5” (ASME B16.5)
Cara de sello	Raised Face 1/16”
Empaque recomendado	Espirometálico grafitado
Salida	2½” NST macho
Giro vertical	120° con palanca de bloqueo
Giro horizontal	360° con freno manual
Acabado exterior	Rojo bermellón anticorrosivo

Ventajas del Diseño Cuello de Cisne

El cuello de cisne del CC-BD-150 simplifica la instalación y reduce los riesgos de error en obra, ventajas que son especialmente valoradas en proyectos con cronogramas ajustados y múltiples puntos de instalación simultáneos.

Una sola junta bridada en todo el monitor. El cuerpo del monitor no tiene articulaciones de cuello — la curvatura es parte de la fundición — por lo que durante la instalación solo existe una conexión que sellar: la brida de entrada. Esto reduce a la mitad o menos el número de sellados críticos comparado con monitores articulados, disminuyendo la probabilidad de fugas y el tiempo de verificación después del torque.

Geometría fija que orienta el chorro desde el arranque. Una vez instalado con el cuello orientado hacia el área a proteger, el monitor mantiene esa orientación por diseño. No es necesario ajustar ni fijar una articulación de cuello durante la puesta en servicio. El operario de instalación solo debe verificar el torque de los espárragos y el giro libre del freno horizontal.

Mantenimiento sin intervención en la conexión principal. Dado que el cuello no es un punto de mantenimiento, las intervenciones periódicas se limitan al freno horizontal y la palanca vertical — ambos accesibles desde el exterior sin soltar la brida de entrada. En instalaciones con múltiples monitores, este diseño reduce significativamente el tiempo total de mantenimiento preventivo anual.

Aplicaciones

• Redes contra incendio con riser de 4” schedule 40 — conexión directa sin modificar la tubería existente
• Proyectos de nueva construcción industrial — instalación rápida en obra civil con múltiples puntos simultáneos
• Sistemas de enfriamiento de tanques y equipos — posicionamiento preciso del chorro sin ajustes adicionales post-instalación
• Plantas con mantenimiento programado frecuente — diseño que permite desmontaje y remontaje sin herramienta especial
• Instalaciones con equipos de obra no especializados — la simplicidad de la conexión bridada reduce errores de instalación
• Ampliaciones de sistemas existentes — compatibilidad inmediata con estándar ANSI 150# ya presente en la instalación

Normas Aplicables

Norma	Alcance
NFPA 15	Water Spray Fixed Systems for Fire Protection — diseño hidráulico del sistema en el que se integra el monitor
NFPA 11	Low-, Medium-, and High-Expansion Foam — cuando el monitor forma parte de un sistema de espuma
API 2030	Application of Fixed Water Spray Systems for Fire Protection in the Petroleum Industry — criterios de instalación en instalaciones de hidrocarburos
NOM-002-STPS-2010	Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo
ASME B16.5	Pipe Flanges and Flanged Fittings — norma de referencia para la brida de entrada 4” ANSI 150#
NFPA 24	Standard for the Installation of Private Fire Service Mains and Their Appurtenances — instalación de la red de alimentación

Kit de Instalación Incluido

Cada monitor CC-BD-150 despachado por Gama de México incluye el material necesario para completar la conexión bridada en obra:

• 8 espárragos de acero grado B7 con tratamiento anticorrosivo
• 16 tuercas hexagonales grado 2H
• Empaque espirometálico grafitado para brida 4” ANSI 150#
• Guía de torque con valores y secuencia de apriete en estrella
• Manual de instalación paso a paso conforme a NFPA 24 y ASME B16.5

---

Gama de México ofrece soporte técnico para la instalación del CC-BD-150, incluyendo servicio de supervisión de montaje para proyectos que lo requieran. Contáctenos para cotización formal y coordinación logística de entrega en obra.
