CC-PTQ-001

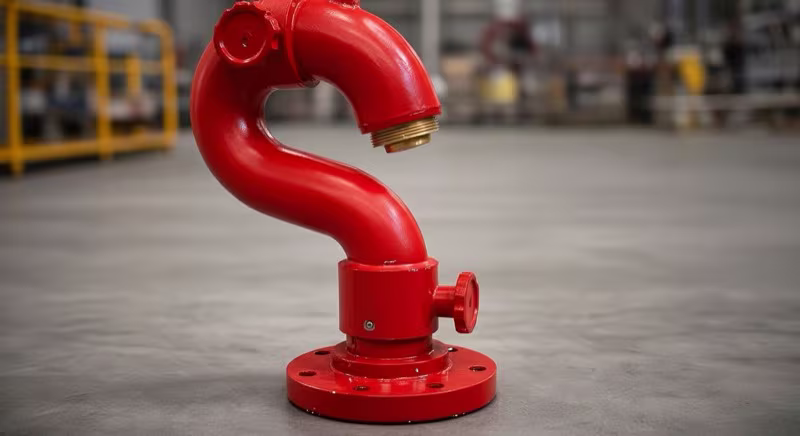

El Monitor Cuello de Cisne para Plantas Petroquímicas ARMECO CC-PTQ-001 opera entre 250 y 1,000 GPM y ha sido desarrollado específicamente para resolver el reto geométrico de las instalaciones de proceso: su curvatura fija orientada hacia arriba permite dirigir el chorro de agua hacia abajo sobre equipos elevados — tanques esféricos de GLP, columnas de destilación, recipientes a presión — desde nivel de piso, sin necesidad de estructuras elevadas ni equipos de acceso. El diseño en cuello de cisne no es solo una ventaja operativa; al carecer de articulación en el cuello, elimina la principal fuente de fugas en monitores articulados sometidos a los ciclos térmicos y vibraciones característicos de plantas de proceso en operación continua.

Especificaciones Técnicas

Característica	Especificación
Modelo	ARMECO CC-PTQ-001
Material del cuerpo	Bronce fundido libre de porosidades
Rango de flujo	250 – 1,000 GPM
Presión de trabajo	150 PSI (operación continua)
Presión máxima de prueba	300 PSI (hidrostática, sin deformación permanente)
Entrada	Brida 4” ANSI 150# cara realzada
Salida	2½” NST macho
Giro vertical	120° (incluye ángulos de descarga negativos para enfriamiento descendente)
Giro horizontal	360° con freno de posicionamiento
Alcance efectivo	Hasta 60 m con boquilla de 750 GPM a 150 PSI
Compatibilidad con espuma	AFFF, FFFP, AR-AFFF vía eductor en línea NST
Acabado exterior	Rojo bermellón epóxico anticorrosivo

Ventajas del Diseño Cuello de Cisne

En el ambiente petroquímico, el diseño en cuello de cisne ofrece ventajas que van más allá de la capacidad de descarga descendente.

Descarga sobre equipos elevados desde nivel de piso. La característica que define al monitor cuello de cisne en aplicaciones petroquímicas es su capacidad de orientar el chorro hacia arriba y hacia atrás, de modo que el agua cae sobre la parte superior de tanques esféricos, columnas y recipientes a presión sin necesidad de posicionar el monitor en altura. Esto elimina la dependencia de plataformas elevadas o equipos de acceso durante una emergencia, cuando esas estructuras pueden estar comprometidas por el calor o el fuego.

Integridad en entornos de vibración continua. Las plantas de proceso operan con bombas, compresores y flujo en tuberías que generan vibración permanente. En monitores articulados, esta vibración afecta los sellos del cuello y puede aflojar los mecanismos de freno a lo largo del tiempo. El cuello de cisne del CC-PTQ-001, al ser una fundición rígida sin articulación, no presenta este modo de degradación. El único mantenimiento periódico requerido es la verificación del freno horizontal y la palanca vertical, sin intervención en el cuerpo del monitor.

Pérdida de carga predecible para el diseño bajo NFPA 15 y API 2030. El cálculo hidráulico de sistemas de enfriamiento en instalaciones petroquímicas requiere datos de pérdida de carga confiables para cada componente. La geometría fija del cuello de cisne produce una pérdida de carga constante e independiente de la posición de operación, simplificando el diseño del sistema y la verificación del cumplimiento de las densidades de aplicación requeridas por NFPA 15 y API 2030.

Aplicaciones

• Enfriamiento de tanques esféricos de GLP y propano — descarga descendente sobre el casquete superior desde posición en piso sin equipo de acceso
• Protección de torres de destilación y columnas de proceso — cobertura de múltiples niveles desde un solo monitor posicionado estratégicamente
• Enfriamiento de recipientes a presión en racks de proceso — prevención de estrés térmico y BLEVE en emergencias de incendio cercano
• Zonas de carga y descarga de autotanques y carrotanques — protección de operaciones de transferencia de hidrocarburos con riesgo de derrame
• Parques de tanques de techo flotante y techo cónico — agua para enfriamiento de paredes y espuma AFFF/FFFP para control del incendio de anillo
• Rack de tuberías y manifolds elevados — enfriamiento de soportería metálica y tuberías de proceso bajo condiciones de incendio adyacente

Normas Aplicables

Norma	Alcance
NFPA 15	Water Spray Fixed Systems for Fire Protection — norma primaria de diseño para sistemas de enfriamiento de equipos de proceso; especifica densidades de aplicación y criterios de cobertura
NFPA 11	Low-, Medium-, and High-Expansion Foam — sistemas complementarios de espuma para incendios de hidrocarburos en tanques y áreas de proceso
API 2030	Application of Fixed Water Spray Systems for Fire Protection in the Petroleum Industry — guía técnica de referencia para caudales, presiones y distribución de monitores en instalaciones de la industria petrolera
NRF-005-PEMEX	Protección contra incendio en instalaciones petroleras mexicanas — norma de referencia obligatoria para proyectos PEMEX y contratistas del sector
NOM-002-STPS-2010	Condiciones de seguridad para prevención y protección contra incendios en centros de trabajo

Caso de Uso: Enfriamiento de Esfera de GLP

El escenario más exigente para un monitor en refinería ilustra la ventaja del cuello de cisne. Ante un incendio adyacente a una esfera de GLP, la secuencia de operación es:

1. El monitor se posiciona desde nivel de piso, fuera de la zona de riesgo inmediato
2. La curvatura del cuello orienta la salida hacia arriba, apuntando al casquete superior de la esfera
3. Al abrir el flujo, el chorro de agua impacta en la parte superior del recipiente y forma una película descendente que enfría la totalidad de la superficie por escurrimiento
4. El freno horizontal mantiene la posición apuntada sin intervención continua del operador, permitiéndole alejarse de la zona de riesgo una vez posicionado el chorro
5. La cobertura total del recipiente se logra sin plataformas elevadas, grúas ni vehículos de acceso

---

Gama de México cuenta con experiencia técnica en proyectos de protección contra incendio para PEMEX, refinerías privadas y plantas petroquímicas en México. Nuestro equipo de ingeniería puede evaluar su instalación, calcular los caudales y presiones necesarios conforme a NFPA 15 y API 2030, y recomendar la configuración óptima de monitores para cada área de riesgo. Solicite una visita técnica o cotización formal.
