GAB-EMP-24

El Gabinete Empotrado GAB-EMP-24 de Elkhart Brass se instala dentro de la cavidad del muro y queda al ras con la superficie, eliminando toda proyección hacia el pasillo y preservando la línea arquitectónica del espacio. Con cuerpo de acero laminado o acero inoxidable T430 y presión de trabajo de 300 PSI, es la solución preferida para hospitales, hoteles de lujo y edificios corporativos donde la estética y la seguridad deben coexistir sin concesiones.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	GAB-EMP-24
Material del cuerpo	Acero laminado calibre 16 (estándar) / Acero inoxidable T430
Dimensiones exteriores	24” ancho × 30” alto × 5.5” profundidad
Ceja de instalación	5/8” (ajustable para tablaroca)
Puerta	Lámina de acero calibre 16 con vidrio templado 3 mm
Bisagras	Continuas 180°, acero
Cerradura	Cilindro con llaves incluidas
Presión de trabajo	300 PSI
Acabados disponibles	Pintura electrostática roja, blanca, o acero inoxidable T430 #4 pulido
Capacidad de manguera	1.5” × 30 m (doble forro)
Normas de referencia	NOM-002-STPS-2010, NFPA 14, NFPA 1962

Dimensiones y Capacidad

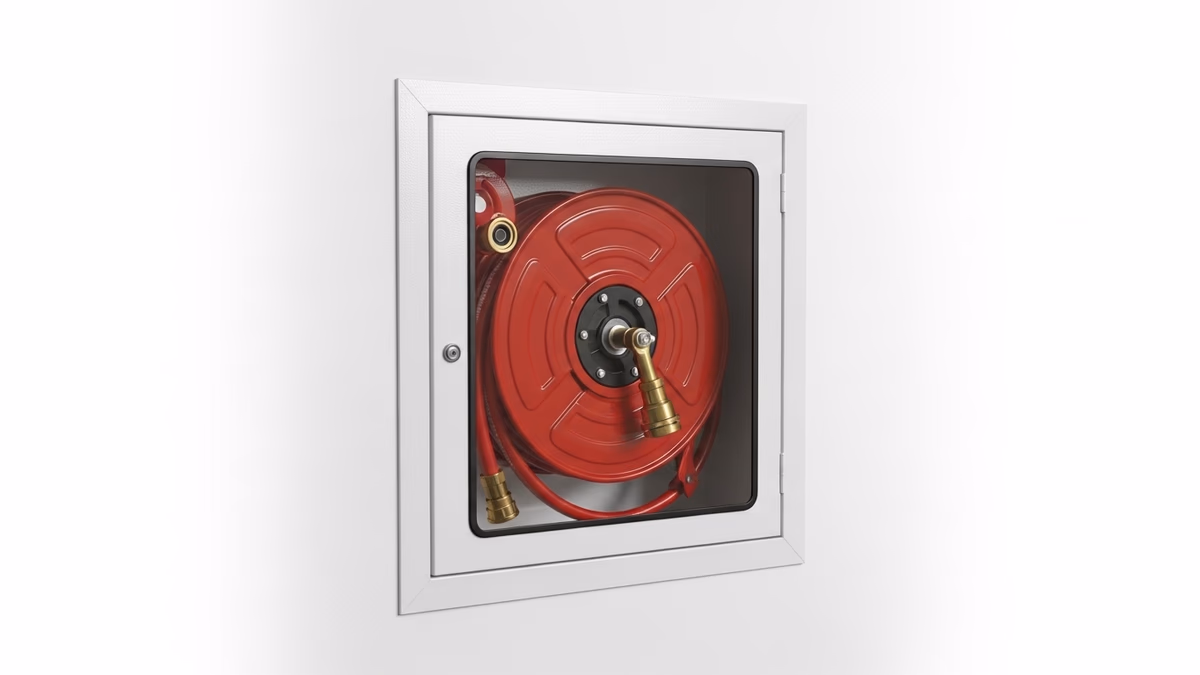

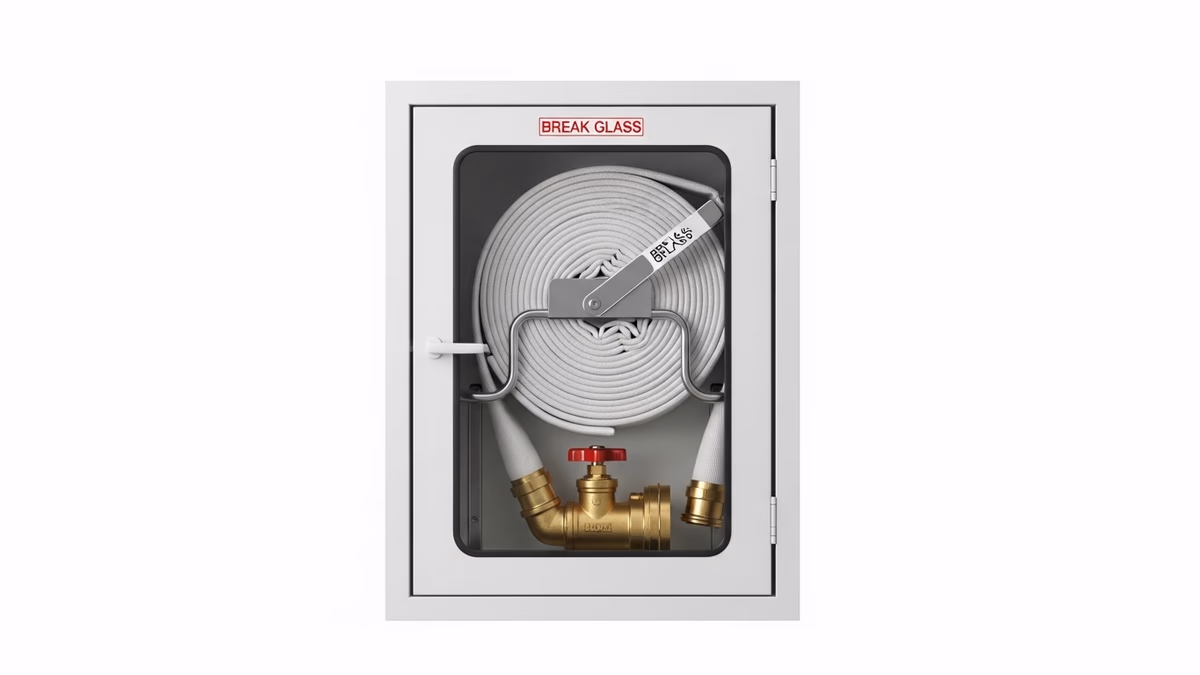

El gabinete empotrado GAB-EMP-24 requiere una cavidad de nicho de al menos 25” × 31” × 6” en el muro. La ceja perimetral de 5/8” cubre el corte en tablaroca y garantiza un acabado limpio al ras de la pared. La puerta de acero calibre 16 con bisagra continua abre 180°, proporcionando acceso total al interior sin obstrucción de pasillos. El compartimento interior aloja una manguera 1.5” × 30 m en carrete oscilante o enrollada en espiral, más válvula angular de bronce 1.5” y boquilla ajustable, todo accesible en segundos durante una emergencia.

Aplicaciones

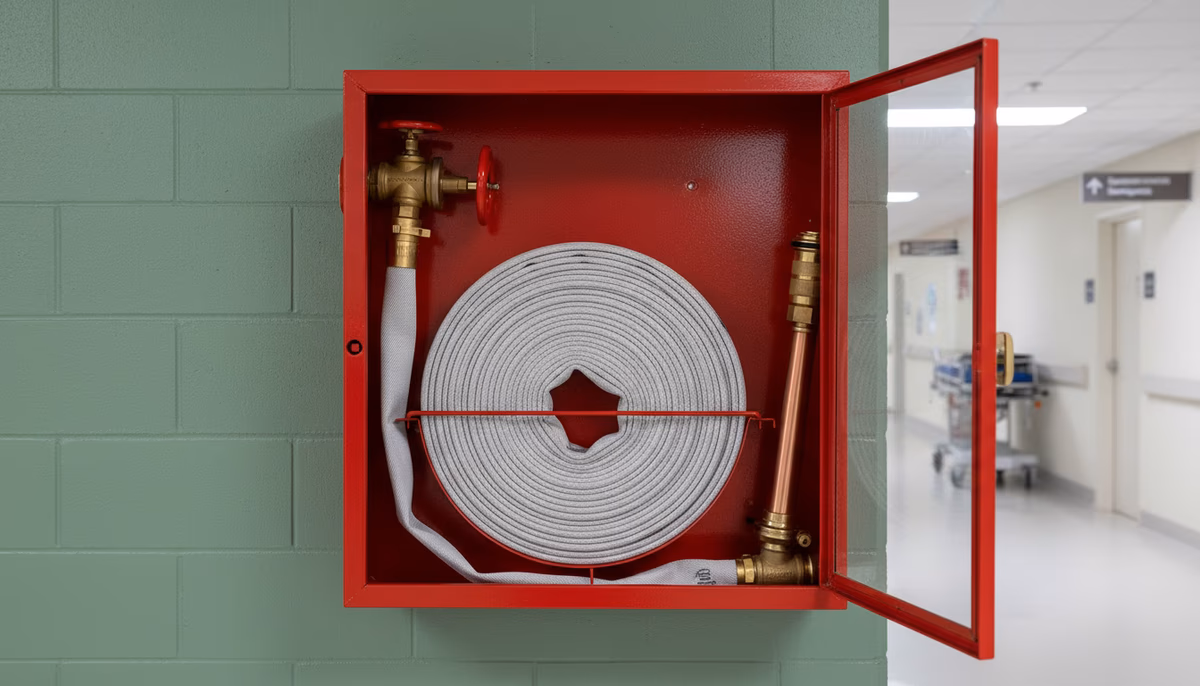

• Pasillos de hospitales y clínicas — perfil al ras que cumple normativa de anchura libre de circulación

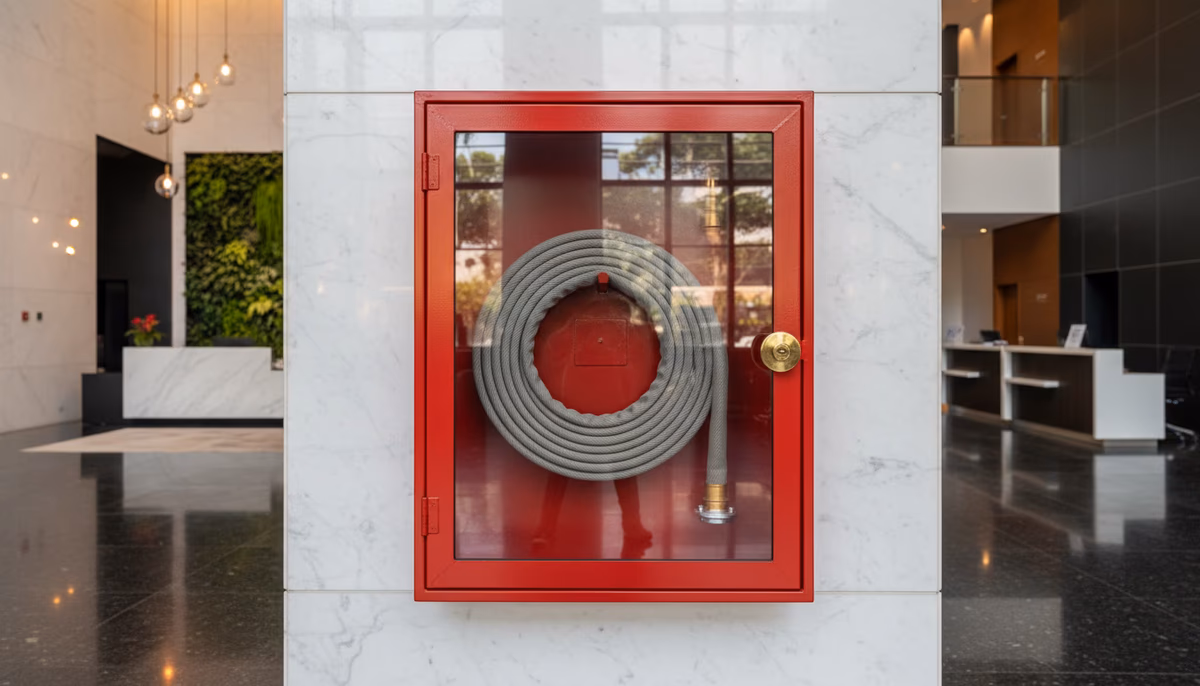

• Hoteles de lujo y resorts — acabado en blanco o acero inoxidable integrado al diseño interior

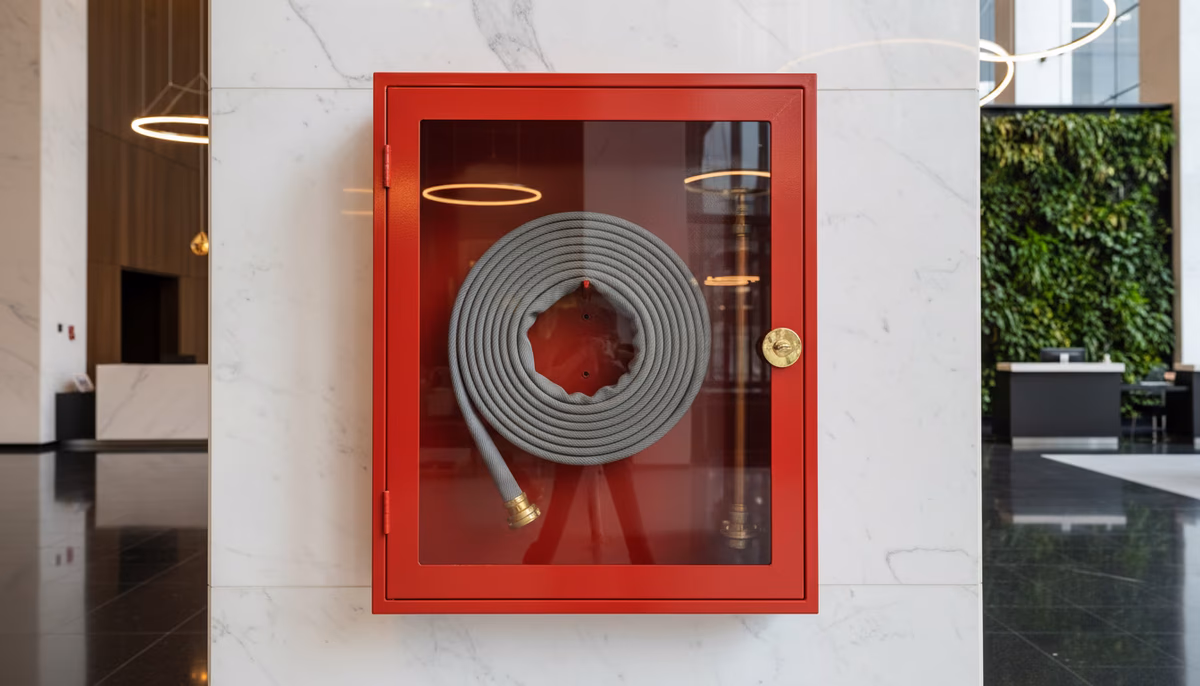

• Edificios corporativos y torres de oficinas — cumplimiento NFPA 14 Class II sin comprometer la imagen del lobby
• Centros comerciales y plazas — instalación durante obra civil en muros de tablaroca o concreto
• Instituciones educativas y universidades — cobertura de pasillos y aulas con equipo accesible y discreto
• Aeropuertos y terminales de transporte — gabinetes sin salientes en zonas de alto tráfico peatonal

Normas Aplicables

• NFPA 14, Sección 7.10 — Standard for the Installation of Standpipe and Hose Systems: requisitos de ubicación, espaciado máximo entre estaciones (38 m), altura de instalación (1.0–1.5 m centro de válvula) y acceso despejado al gabinete
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo: obligatoriedad de gabinetes contra incendios en edificaciones según riesgo y superficie
• NOM-003-SEGOB-2011 — Señales y avisos para protección civil: señalización fotoluminiscente requerida en la puerta del gabinete y en la ruta de acceso
• NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose: programas de prueba hidrostática e inspección anual de la manguera contenida

Gama de México es distribuidor autorizado de equipos contra incendio con más de 25 años de experiencia en el mercado nacional. Nuestro equipo técnico asesora en la selección del gabinete correcto según el proyecto, gestiona envíos a toda la República Mexicana y brinda soporte posventa. Contáctenos para cotización, disponibilidad de acabados y asistencia en cumplimiento normativo.
