GAB-30M-SP

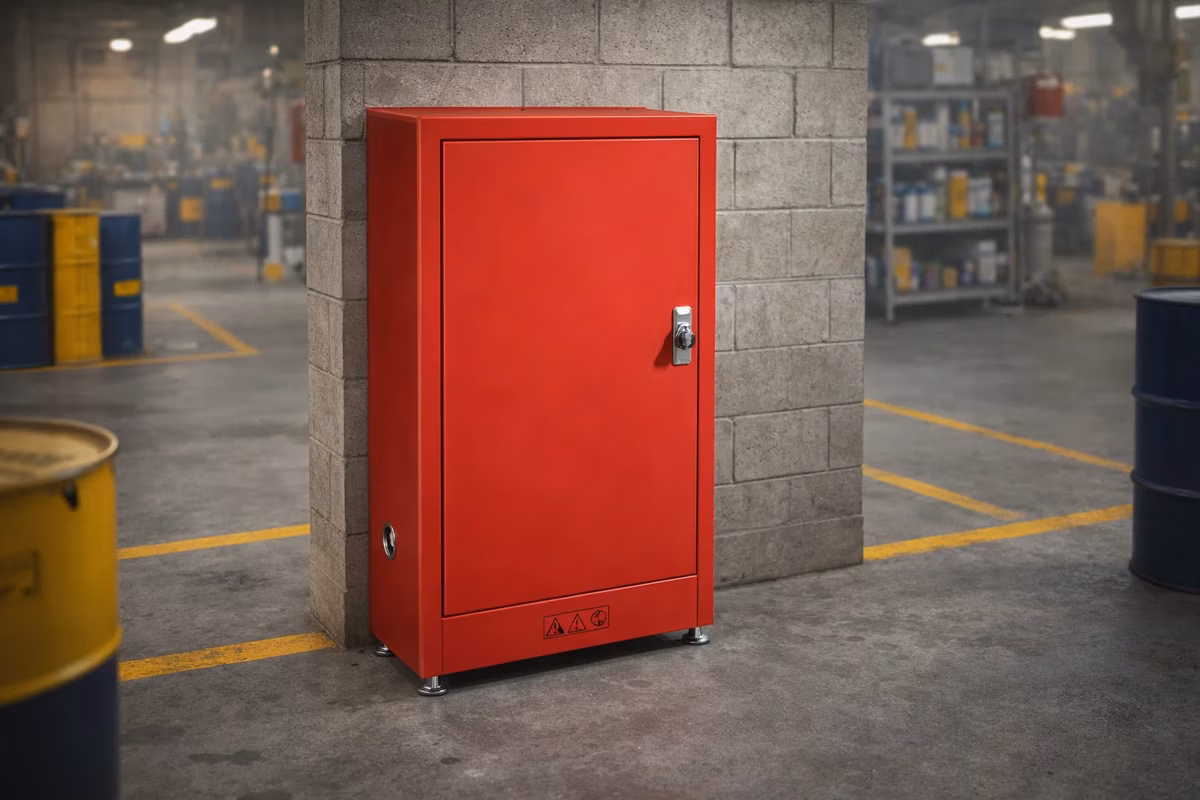

El gabinete tipo 30M sobrepuesto resuelve la instalación de sistemas de manguera contra incendios en edificios donde no es viable realizar la obra civil necesaria para empotrar, montándose directamente sobre la superficie del muro con taquetes y sin requerir corte de pared ni reconstrucción. Fabricado en lámina de acero calibre 22 con pintura electrostática rojo brillante, incluye manguera de 1.5” x 30 m con coples de bronce NST, válvula angular de bronce a 300 PSI y rack oscilante, cumpliendo con NOM-002-STPS-2010 y NFPA 14 Clase II para uso de ocupantes.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional
Modelo	GAB-30M-SP
Material cuerpo	Lámina de acero calibre 22
Acabado exterior	Pintura electrostática rojo brillante
Dimensiones	88 cm alto x 85 cm ancho x 21 cm fondo
Tipo de montaje	Sobrepuesto, anclaje a muro con taquetes
Manguera	1.5” x 30 m, doble forro, coples bronce NST
Válvula angular	Bronce 1.5”, entrada NPT, salida NST, 300 PSI
Puerta	Vidrio templado 3 mm, bisagra continua 180°
Cerradura	Cilindro con llave
Rack portamanguera	Oscilante de 180° para despliegue rápido
Herrajes de anclaje	Acero galvanizado
Certificaciones	NOM-002-STPS-2010, NFPA 14

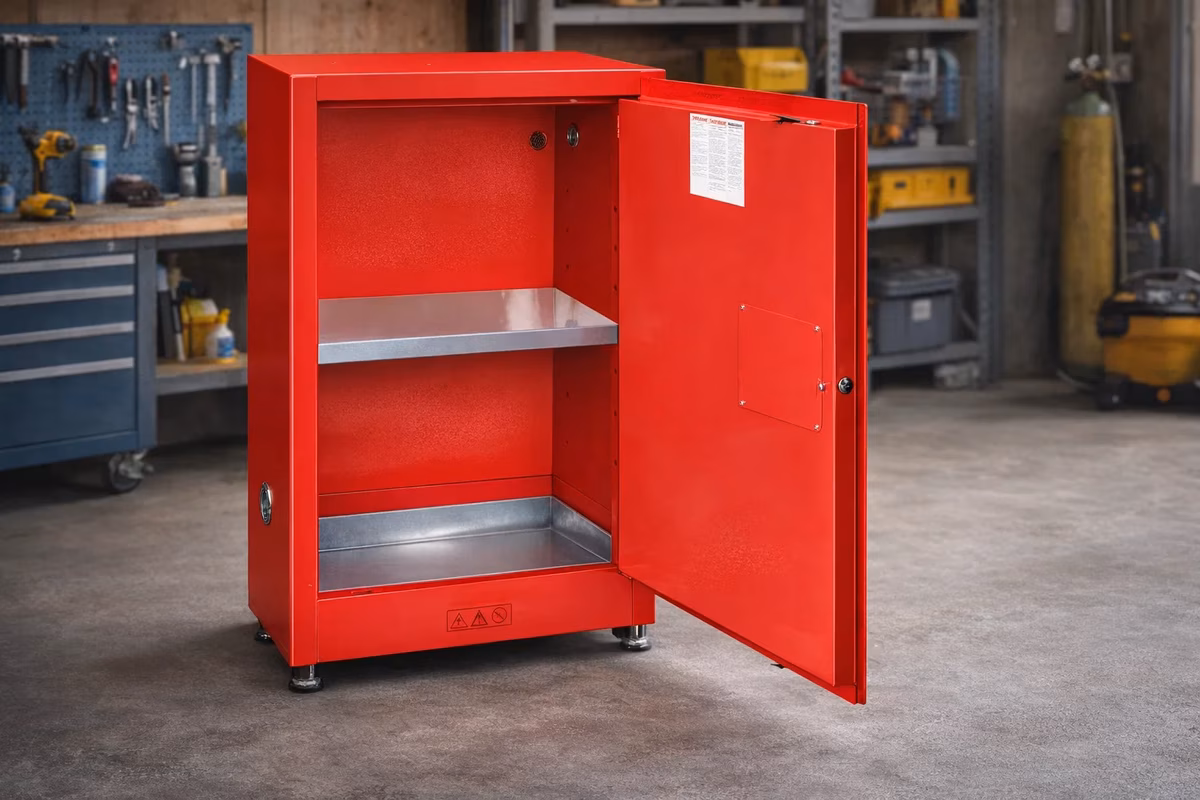

Contenido del Gabinete

• Manguera contra incendios 1.5” x 30 m, doble forro con coples de bronce NST
• Válvula angular de bronce 1.5” con entrada NPT y salida NST
• Boquilla chiflón de dos posiciones (chorro y cerrado)
• Niple hexagonal de bronce para conexión a la red
• Llave spanner para coples NST
• Rack portamanguera oscilante
• Instrucciones de uso en caso de emergencia
• Kit de anclaje con taquetes y tornillos para montaje sobrepuesto

Aplicaciones

• Edificios comerciales y de oficinas existentes donde la remodelación o adecuación requiere protección contra incendios sin intervención estructural en muros
• Bodegas, naves industriales y almacenes donde la velocidad de instalación es prioritaria y la disponibilidad del área no puede interrumpirse por obras mayores
• Estacionamientos cubiertos y semiabiertos donde la pared de concreto o block impide el empotrado convencional
• Locales en plazas comerciales y centros de negocio que deben cumplir con protección civil antes de la apertura sin acceso a la losa o muro estructural
• Instalaciones temporales, pabellones de exposición y estructuras prefabricadas donde el gabinete debe poder reubicarse o retirarse con facilidad

Normas Aplicables

• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems, Clase II, Sección 7.10: sistemas de manguera de 1.5” para uso por ocupantes del edificio
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo, sección 6.2: dotación y ubicación de gabinetes
• NOM-003-SEGOB-2011 — Señales y avisos para protección civil: señalización reglamentaria del gabinete y su ubicación en el inmueble
• NFPA 1962 — Standard for the Inspection, Care, and Use of Fire Hose: pruebas hidrostáticas anuales de la manguera a 300 PSI
• Reglamento de Construcciones para el Distrito Federal — Artículo 86: requisitos de sistemas de extinción de incendios en edificaciones según uso y superficie

---

Gama de México suministra el gabinete 30M sobrepuesto con entrega inmediata en CDMX y envío a toda la República. Contáctenos para cotización por proyecto, asesoría en distribución de puntos de manguera y cumplimiento ante protección civil.
