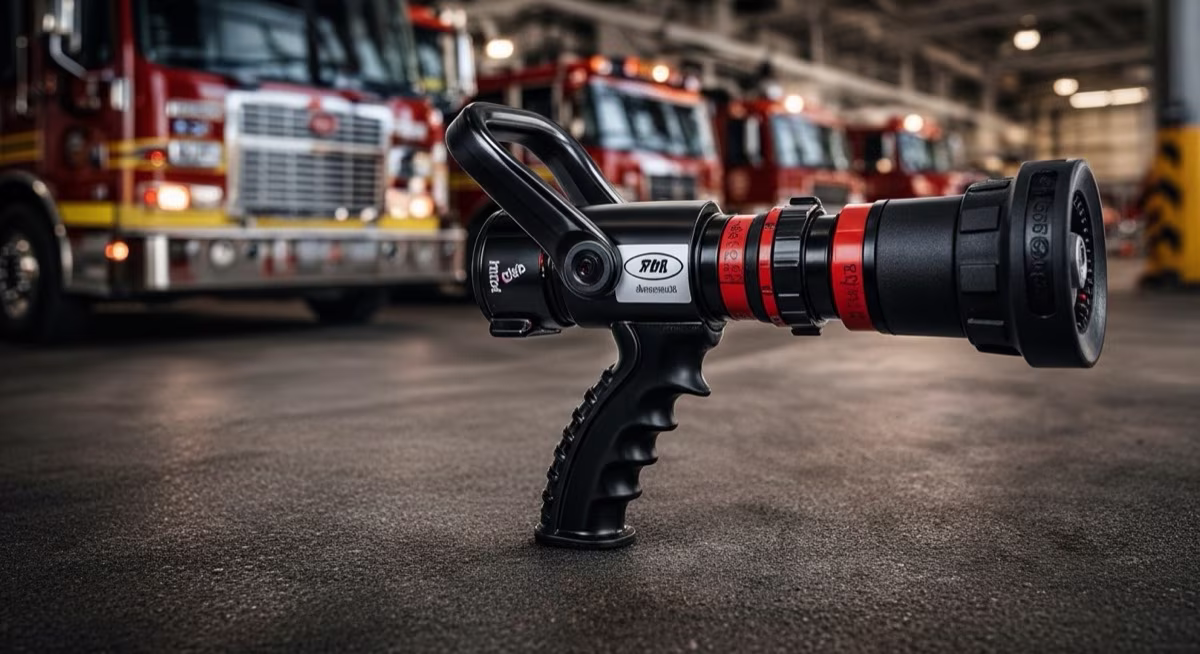

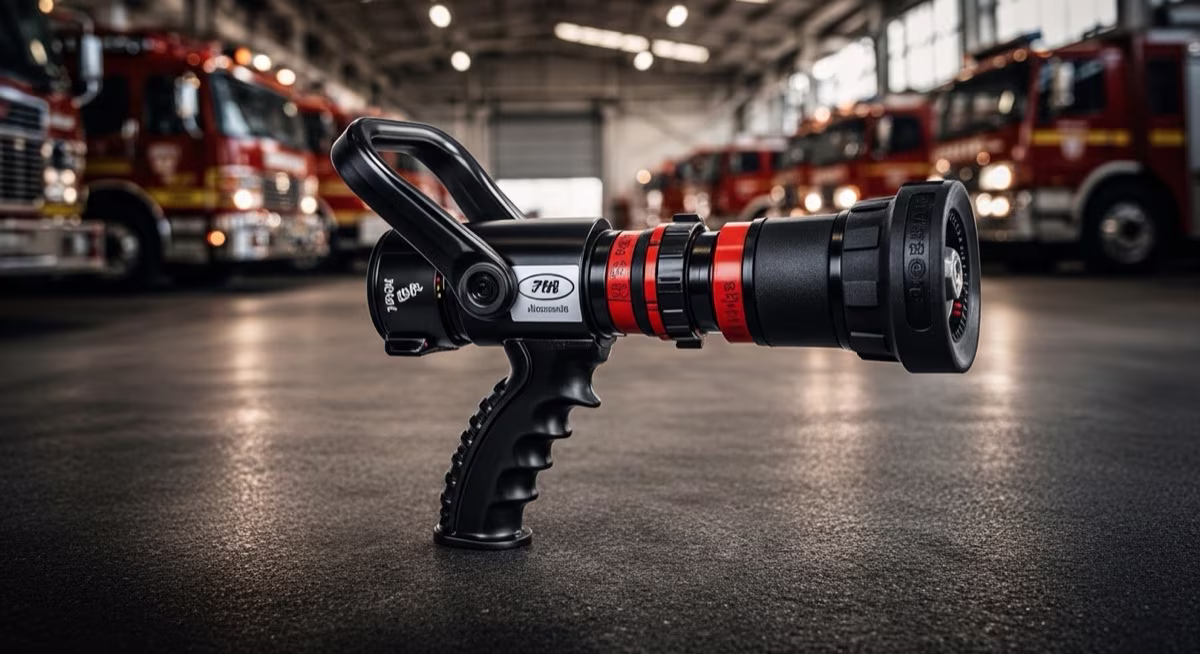

H-VPG-IF

La boquilla Task Force Tips Handline H-VPG-IF es una boquilla automática de presión constante certificada conforme a NFPA 1964, diseñada para operaciones de línea manual de alto rendimiento donde la presión del suministro varía continuamente. Su mecanismo de auto-regulación hidráulica a 100 PSI (7 BAR) ajusta el orificio interno de forma continua para mantener la presión de descarga óptima independientemente de las fluctuaciones del sistema —desde 80 hasta 150 PSI de entrada—, lo que se traduce en un alcance de chorro y una calidad de niebla estables en todo momento sin intervención del operador. Con cuerpo en aluminio anodizado duro, rango de flujo automático de 95 a 300 GPM y empuñadura Long Grip ergonómica, el H-VPG-IF es la referencia tecnológica de Task Force Tips para bomberos profesionales que operan en condiciones de suministro impredecible.

Especificaciones Técnicas

Característica	Especificación
Marca	Task Force Tips (TFT)
Modelo	H-VPG-IF (Handline Long Grip)
Tipo de boquilla	Automática de presión constante
Rango de flujo automático	95 – 300 GPM (360 – 1 135 LPM)
Presión de descarga automática	100 PSI (7 BAR) constante
Rango de presión de entrada	80 – 175 PSI (5.5 – 12 BAR)
Conexión de entrada	1½” NPSH hembra
Material del cuerpo	Aluminio anodizado duro
Tipo de control	Automático con ajuste continuo del orificio
Patrones de descarga	Chorro sólido a niebla de 100°
Empuñadura	Long Grip ergonómico anti-fatiga
Longitud total	280 mm (11”)
Peso	2.0 kg (4.4 lbs)
Compatibilidad con espuma	AFFF, AR-AFFF
Certificación	NFPA 1964

Características Principales

• Sistema automático de presión constante a 100 PSI: el mecanismo de orificio variable ajusta continuamente la apertura interna de la boquilla para compensar las variaciones de presión del sistema, garantizando alcance y patrón de descarga consistentes en todo el rango operativo
• Rango de flujo de 95 a 300 GPM cubierto de forma automática sin posiciones fijas ni ajustes manuales: el operador solo controla la apertura del caudal total, mientras la boquilla gestiona la hidráulica
• Empuñadura Long Grip: diseño alargado que distribuye el esfuerzo de reacción de la manguera a lo largo de más puntos de contacto con la mano y el antebrazo, reduciendo la fatiga muscular en operaciones prolongadas y mejorando el control de la dirección del chorro
• Aluminio anodizado duro con dureza superficial próxima a la del acero inoxidable en las zonas de desgaste, resistente a la abrasión con grava, escombros y superficies rugosas presentes en operaciones estructurales
• Transición suave de chorro sólido a niebla de 100°: el diseño del deflector proporciona una transición continua y sin turbulencias entre patrones, crítica para mantener la penetración en ataque directo y la protección del operador en maniobras de ventilación y escape
• Auto-compensación ante fluctuaciones del suministro: cuando el bombero de la bomba sube o baja la presión del sistema durante la operación, el H-VPG-IF ajusta el flujo instantáneamente sin que el operador de línea perciba cambio en el comportamiento de la boquilla
• Compatible con sistemas de espuma AFFF y AR-AFFF: el orificio variable mantiene la relación de mezcla correcta con proporcionadores en línea (in-line eductor) incluso cuando el flujo varía dentro del rango automático
• Diseño ergonómico TFT validado en campo durante décadas de uso en departamentos de bomberos de América del Norte, Europa y América Latina

Aplicaciones

• Operaciones de ataque estructural directo en incendios residenciales, comerciales e industriales donde la presión del hidrante o del equipo de bombeo no es constante
• Líneas de ataque de primera entrada en incendios en departamentos municipales y brigadas industriales con sistemas de suministro de presión variable
• Protección de exposiciones industriales adyacentes con rociado de niebla de gran alcance angular (100°)
• Brigadas de primera respuesta en instalaciones petroquímicas, terminales de GLP y plantas de proceso con sistemas de hidrantes de alta fluctuación de presión
• Unidades de supresión municipal que operan en redes de distribución de agua de baja presión o con variaciones significativas de caudal
• Operaciones con espuma AFFF en incendios de líquidos inflamables donde se requiere mantener la relación de proporción constante ante cambios de flujo
• Adiestramiento de brigadas internas donde la simplicidad operativa de la boquilla automática reduce la curva de aprendizaje del personal

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: la boquilla H-VPG-IF cumple con todos los requisitos de rendimiento hidráulico, construcción, marcado y pruebas de presión para boquillas automáticas de aspersión, incluyendo las disposiciones específicas para boquillas de presión constante.
• NFPA 1901 — Standard for Automotive Fire Apparatus: norma de referencia para el equipamiento de unidades automotrices de bomberos; las boquillas automáticas de presión constante como el H-VPG-IF son el estándar especificado para líneas de ataque en aparatos modernos.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: norma UL de referencia para la evaluación de resistencia estructural, hermeticidad y rendimiento de boquillas de manguera para servicio de incendios, incluyendo modelos con mecanismo de control automático.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en los centros de trabajo: norma oficial mexicana que establece los requerimientos mínimos de equipos de combate de incendio en instalaciones laborales; la boquilla H-VPG-IF, certificada NFPA 1964, es plenamente compatible con el cumplimiento de esta norma en ocupaciones de alto y muy alto riesgo.
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam: aplica cuando la boquilla H-VPG-IF se utiliza para la aplicación manual de espuma en incendios de líquidos inflamables, dado su diseño compatible con proporcionadores en línea.
• NFPA 13 — Standard for the Installation of Sprinkler Systems: norma de referencia cuando la boquilla se integra como complemento de ataque manual en instalaciones con rociadores automáticos en plantas industriales de alto riesgo.

Productos Relacionados

• Boquilla Tipo Pistola Phantom XD 15-250 GPM — boquilla Elkhart Brass de flujo seleccionable para operaciones donde se prefiere flujo fijo sobre automático
• Boquilla Certificada NFPA 1964 para Bomberos TFT — referencia de la línea TFT certificada NFPA 1964 para licitaciones municipales
• Boquilla Turbo Jet SM30 75-325 GPM — boquilla de largo alcance TFT para operaciones exteriores y master stream
• Manguera Blindex 1.5” × 30m — manguera de ataque 1.5” NPSH compatible con la entrada del H-VPG-IF

Preguntas Frecuentes

¿Qué ventaja concreta ofrece la boquilla automática H-VPG-IF frente a una boquilla de flujo fijo cuando la presión del sistema varía? Una boquilla de flujo fijo entrega caudal proporcional a la raíz cuadrada de la presión: si la presión sube de 100 PSI a 144 PSI, el flujo aumenta un 20%, cambiando la reacción y el alcance de forma impredecible para el operador. El mecanismo automático del H-VPG-IF ajusta el orificio interno para mantener exactamente 100 PSI en la tobera, entregando un patrón de descarga y un alcance constantes independientemente de las fluctuaciones del suministro. En sistemas de hidrante urbano con presión variable —especialmente durante operaciones multiagencia con alta demanda simultánea— esta estabilidad reduce el riesgo de pérdida de control de la línea y mejora la eficiencia de extinción.

¿La boquilla H-VPG-IF mantiene la relación de proporción AFFF correctamente cuando el flujo cambia dentro del rango automático? Depende del tipo de proporcionador. Con proporcionadores de orificio fijo tipo eductor instalados en la línea, el H-VPG-IF puede generar variaciones en la relación de mezcla AFFF cuando el flujo varía significativamente dentro del rango de 95 a 300 GPM, ya que el caudal que pasa por el eductor cambia. Con proporcionadores automáticos de tipo around-the-pump o balanceados por presión (balanced pressure), la relación de mezcla se mantiene constante independientemente del flujo de la boquilla. Para aplicaciones AFFF con el H-VPG-IF se recomienda especificar un proporcionador balanceado por presión para garantizar la concentración de espuma en todo el rango automático.

¿Cuál es la diferencia operativa entre el Long Grip del H-VPG-IF y una empuñadura pistol grip estándar? La empuñadura Long Grip de TFT tiene mayor extensión longitudinal que el pistol grip estándar, distribuyendo el punto de sujeción más atrás respecto a la salida de la boquilla. Esto desplaza el centro de gravedad del conjunto boquilla + manguera hacia el cuerpo del operador, reduciendo el momento de palanca que genera la reacción del chorro sobre la muñeca. En operaciones prolongadas —superiores a 20-30 minutos de descarga continua— esta diferencia biomecánica reduce significativamente la fatiga en mano, muñeca y antebrazo, mejorando la precisión de la dirección del chorro en el tramo final de la operación cuando el operador está más fatigado.

¿El aluminio anodizado duro del H-VPG-IF es suficiente para instalaciones en zonas costeras con exposición permanente a aerosol salino? El anodizado duro (tipo III, espesor 25-50 µm) proporciona resistencia a la corrosión salina significativamente superior al aluminio sin tratar, adecuada para la mayoría de los entornos costeros en uso operativo. Para instalaciones con almacenamiento permanente al aire libre en zonas de alta salinidad —puertos, plataformas marinas, procesadoras pesqueras— se recomienda la variante en bronce marino (C95800) disponible en la línea de boquillas marinas TFT, que ofrece resistencia al agua de mar sustancialmente mayor que el aluminio anodizado. Para uso operativo con enjuague posterior con agua dulce, el H-VPG-IF en aluminio anodizado tiene una vida útil adecuada en entornos costeros moderados.
