SFL-HP

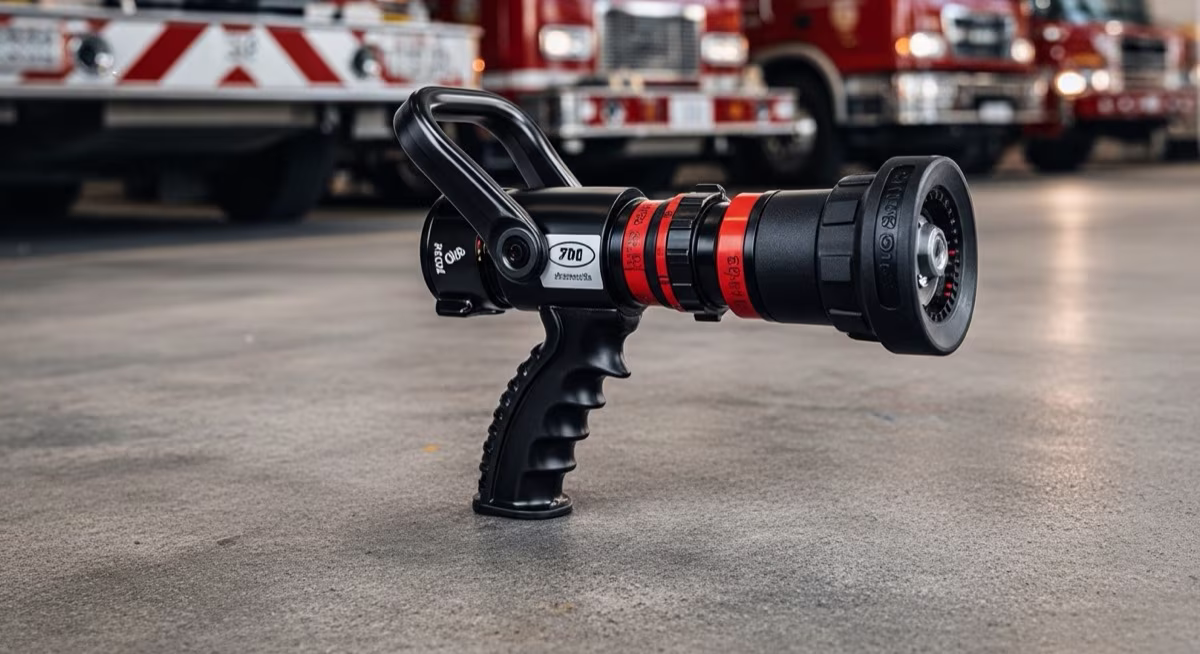

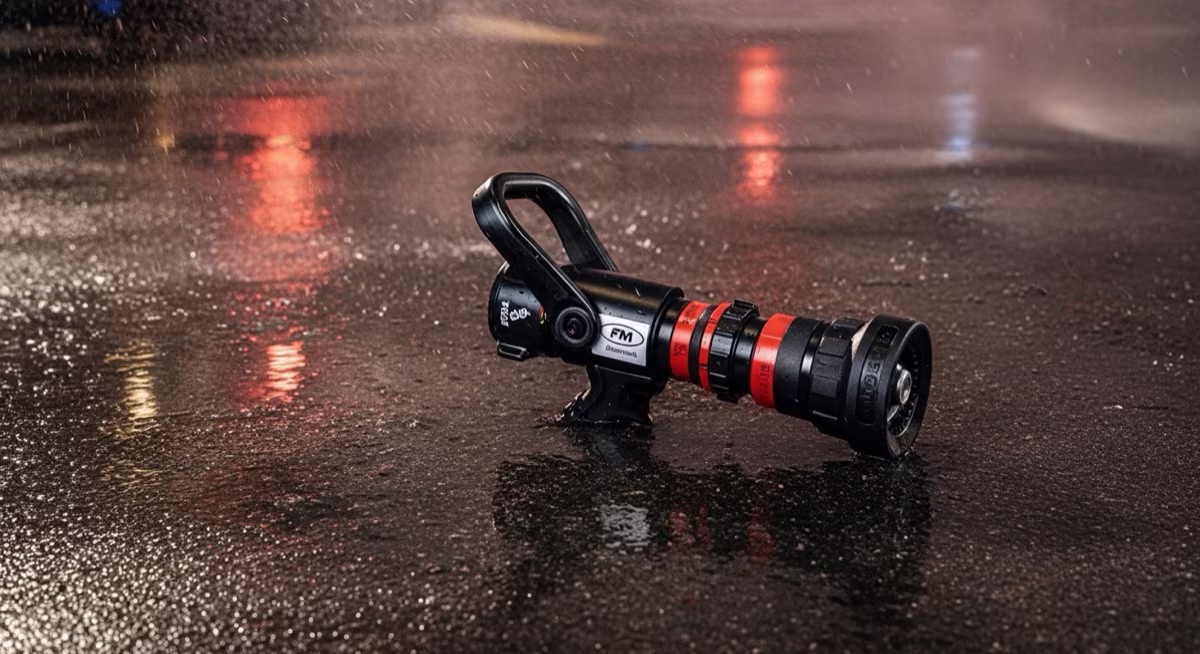

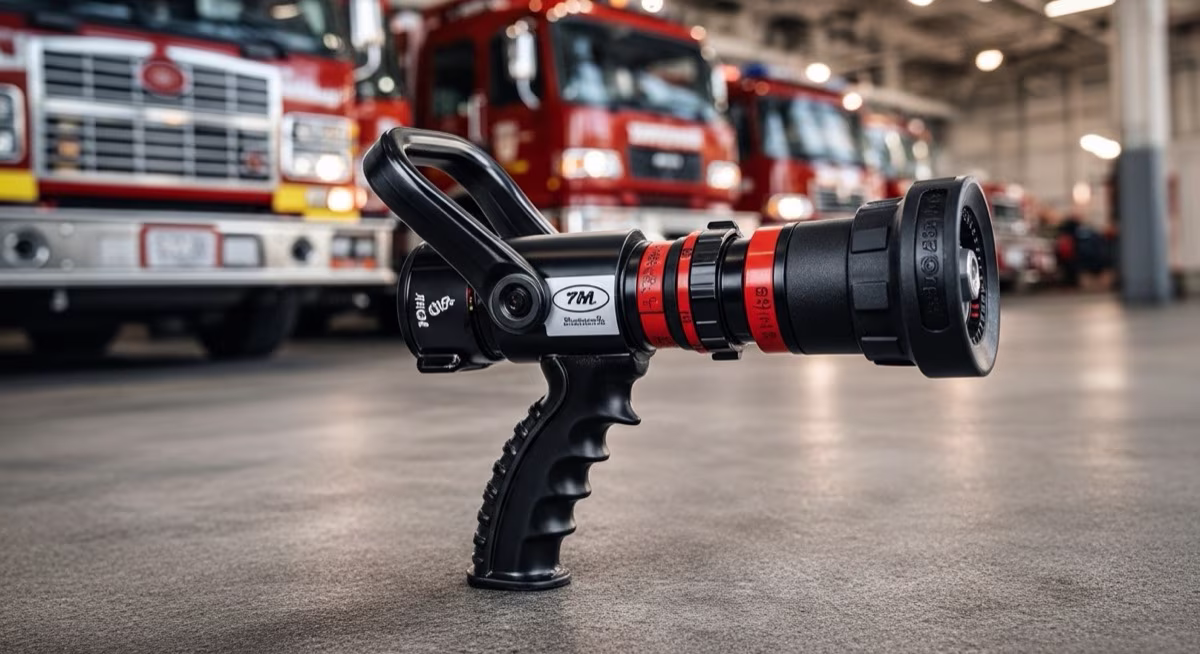

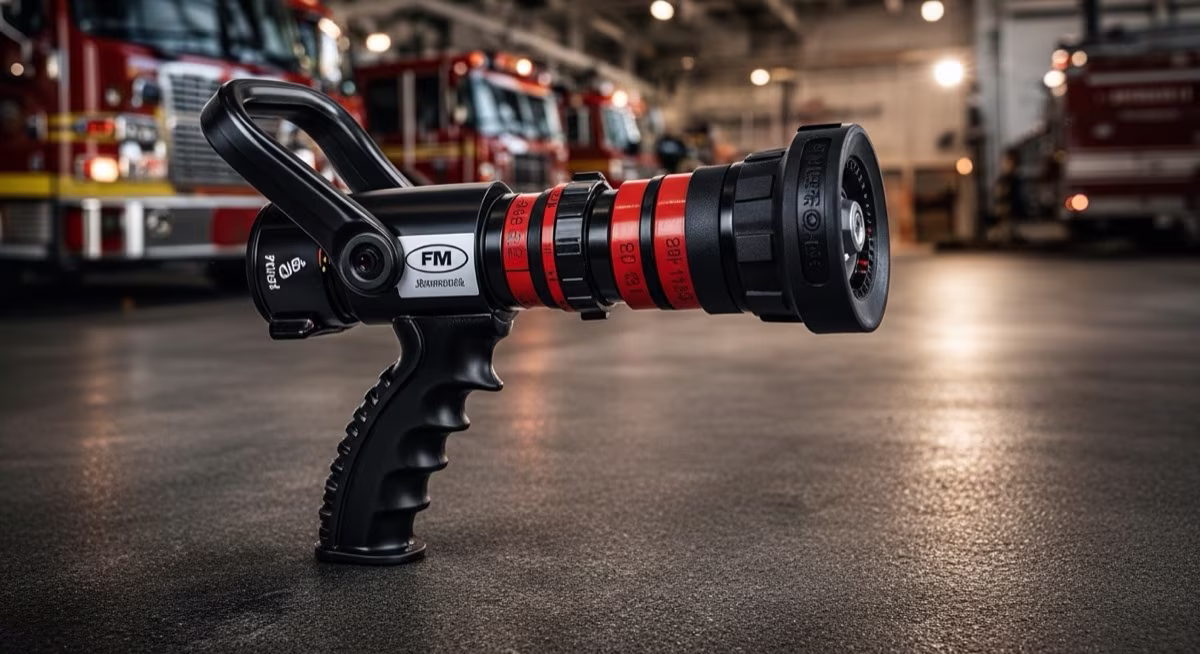

La boquilla Elkhart Brass SFL-HP (High Pressure) es una boquilla de flujo seleccionable en bronce fundido diseñada para operar hasta 200 PSI (14 BAR), condición que proporciona alcances de chorro superiores a los 35 metros y mayor penetración en fuegos de líquidos inflamables. Certificada conforme a NFPA 1964 y alineada con los requerimientos de aplicación de espuma de NFPA 11, es la elección estándar en brigadas de refinería, terminales de almacenamiento y plataformas industriales donde la presión del sistema supera los valores convencionales. Su cuerpo en bronce fundido macizo soporta ciclos intensivos de uso sin deformación ni pérdida de sellado.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	SFL-HP (High Pressure)
Tipo de flujo	Seleccionable con detentes positivos
Posiciones de flujo	30 – 60 – 95 GPM (114 – 227 – 360 LPM)
Presión de trabajo máxima	200 PSI (14 BAR)
Presión de trabajo nominal	150 PSI (10.3 BAR)
Conexión de entrada	1½” NST hembra con swivel de giro libre
Material del cuerpo	Bronce fundido
Selector de flujo	3 posiciones con indexado táctil positivo
Patrones de descarga	Chorro sólido directo hasta niebla de 60°
Empuñadura	Pistol grip reforzado
Acabado	Bronce natural pulido
Peso	2.3 kg (5.1 lbs)
Compatibilidad con espuma	AFFF, AR-AFFF, FFFP
Certificaciones	NFPA 1964, NFPA 11

Características Principales

• Operación hasta 200 PSI que extiende el alcance efectivo del chorro sólido hasta 35 metros, manteniendo la integridad estructural del cuerpo y el sellado interno
• Bronce fundido macizo con resistencia mecánica superior a los materiales poliméricos o de aluminio, apto para servicio industrial continuo de alta exigencia
• Selector de 3 posiciones (30 – 60 – 95 GPM) con indexado táctil y auditivo que permite al operador confirmar la posición seleccionada sin retirar la vista del objetivo
• Empuñadura pistol grip reforzada con geometría optimizada para mantener el control bajo la fuerza de reacción generada a presiones de 150 – 200 PSI
• Swivel de giro libre en entrada NST que evita la torsión y el desgaste de la manguera de ataque durante los cambios de posición del operador
• Compatible con agentes espumantes AFFF, AR-AFFF y FFFP utilizados en protección de líquidos inflamables Clase B
• Diseño compacto de cuerpo corto que facilita el manejo en espacios con acceso restringido sin sacrificar el rendimiento hidráulico
• Construcción para servicio pesado (heavy duty) validada para ciclos repetitivos de apertura, cierre y cambio de patrón en operaciones de adiestramiento y emergencia real

Aplicaciones

• Brigadas contra incendio en refinerías y plantas de procesamiento de hidrocarburos
• Sistemas manuales de aplicación de espuma AFFF/AR-AFFF en terminales de almacenamiento de líquidos inflamables
• Protección contra incendio de tanques de techo fijo y flotante conforme a NFPA 11
• Plataformas de perforación y producción petrolera (offshore y onshore) donde la presión del sistema supera los 150 PSI
• Hangares de aviación con sistemas de espuma bajo presión elevada
• Plantas petroquímicas y terminales de gas licuado con sistemas de alta presión
• Protección de muelles de carga y descarga de productos inflamables

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: esta boquilla cumple los requisitos de rendimiento, construcción y prueba de presión establecidos para boquillas de aspersión en combate de incendios.
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam: establece los requerimientos para equipos de aplicación manual de espuma, incluidas boquillas utilizadas en sistemas de protección de líquidos inflamables.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: norma de referencia para evaluación de resistencia estructural, hermeticidad y rendimiento bajo ciclos de presión de boquillas de manguera.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en los centros de trabajo: norma mexicana que define los requisitos mínimos de equipo contra incendio en instalaciones industriales; el uso de boquillas certificadas NFPA 1964 y NFPA 11 es plenamente compatible con su cumplimiento.
• API 2021 — Management of Atmospheric Storage Tank Fires: guía de la industria petrolera que referencia los equipos de ataque manual, incluidas boquillas de alta presión, para el control de incendios en tanques de almacenamiento.

Productos Relacionados

• Boquilla Industrial Foam Master 3060 AFFF UL 162 — boquilla especializada para espuma con mayor rango de flujo y certificación UL 162 para instalaciones HPR
• Boquilla Certificada PEMEX PX-200 NRF-PEMEX — boquilla con certificación NRF-PEMEX para brigadas en refinerías y terminales de PEMEX
• Manguera Blindex Premium PEMEX 2.5” — manguera certificada PEMEX para operar con esta boquilla en sistemas de brigada de refinería
• Adaptador NH a Storz 2.5” Bronce D-327-S — adaptador para integrar la red NH de la refinería con mangueras Storz del sistema

Preguntas Frecuentes

¿Por qué se necesita una boquilla de alta presión (200 PSI) en refinerías y plataformas? Las redes de protección contra incendios en refinerías y plataformas offshore frecuentemente operan a presiones mayores a 150 PSI para garantizar caudal suficiente en los puntos más alejados de la bomba. Las boquillas estándar (100-150 PSI máximo) pueden sufrir daño estructural o pérdida de sellado interno a estas presiones. La SFL-HP está probada hasta 200 PSI (14 BAR), lo que la hace compatible con los sistemas de alta presión sin riesgo de falla durante el combate.

¿La compatibilidad con AFFF significa que la boquilla ya mezcla el concentrado o solo lo aplica? La boquilla SFL-HP solo aplica la mezcla espuma-agua que ya llega proporcionada desde el sistema. No mezcla concentrado: para eso se requiere un proporcionador externo (inline eductor, around-the-pump proportioner o balanced pressure). La compatibilidad de la boquilla con AFFF garantiza que sus materiales internos (bronce, EPDM) no son degradados por los tensoactivos del concentrado y que la geometría de descarga genera el patrón adecuado para que la espuma se deposite sin romperse sobre la superficie del combustible.

¿El bronce fundido de la SFL-HP resiste el agua de mar en plataformas offshore? El bronce fundido estándar (C83600 o similar) tiene resistencia moderada al agua de mar. En aplicaciones offshore con exposición permanente al ambiente marino (atmósfera salina, rociado de agua de mar), se recomienda evaluar la boquilla Marine Industrial MIB-250 en aleación C95800, que tiene resistencia superior a los cloruros para uso en cubierta de plataformas y embarcaciones. La SFL-HP es más adecuada para instalaciones terrestres de refinería en zonas costeras donde la exposición no es continua.

¿Qué diferencia operativa tiene la SFL-HP frente a la boquilla PX-200 PEMEX? La principal diferencia es la certificación: la PX-200 tiene declaración de cumplimiento NRF-005-PEMEX y certificado de origen nacional obligatorio para licitaciones PEMEX. La SFL-HP es un producto Elkhart Brass de fabricación en EE.UU. con certificación NFPA 1964. Ambas son compatibles con AFFF y tienen rangos de flujo similares, pero si el proceso de adquisición requiere NRF-PEMEX y contenido nacional, debe especificar la PX-200. Para proyectos privados sin requisito NRF, la SFL-HP de Elkhart Brass es una opción de calidad premium.

Gama de México es distribuidor autorizado de Elkhart Brass con cobertura nacional y bodegas en CDMX y Querétaro. Solicite cotización de la boquilla SFL-HP con ficha técnica oficial, certificado de cumplimiento NFPA 1964 / NFPA 11 y asesoría técnica especializada en protección de riesgos industriales con agentes espumantes.
