SM-30FG

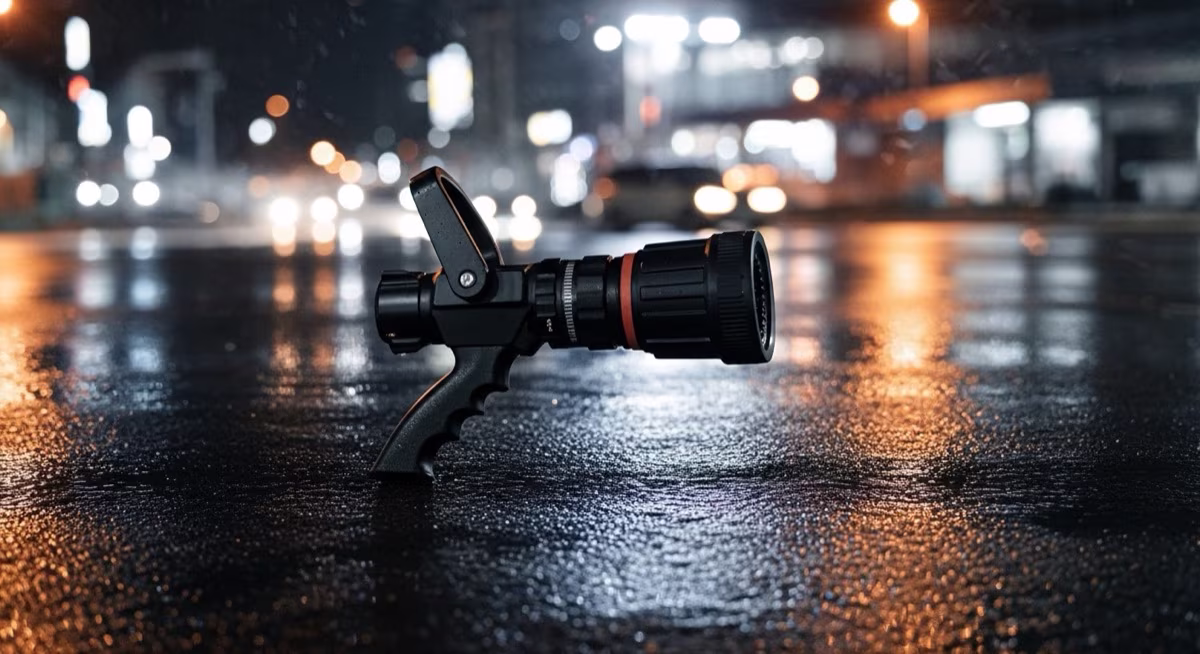

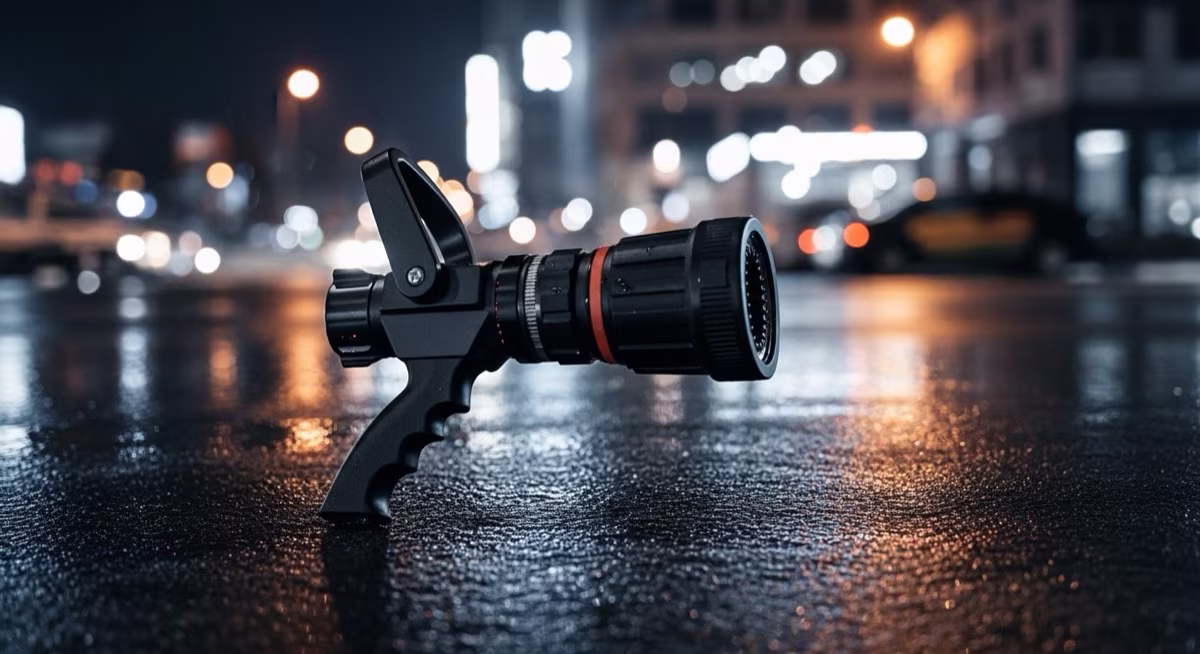

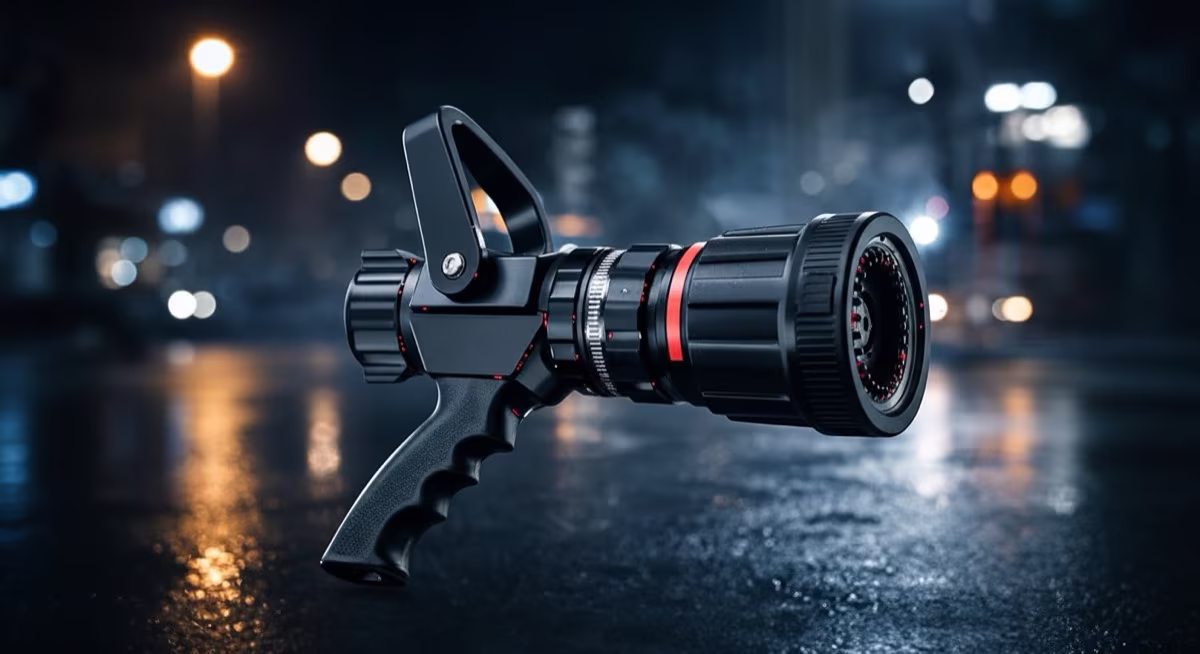

La boquilla Elkhart Brass Select-O-Matic SM-30FG es la versión de alto caudal de la línea automática Select-O-Matic, certificada bajo NFPA 1964 y fabricada con construcción XD (Xtreme Duty) para servicio en condiciones extremas. Con un rango de operación de 75 a 325 GPM (300–1,230 LPM) a presión constante de 100 PSI, está diseñada para incendios comerciales, industriales y de gran escala donde el volumen de agua disponible determina la velocidad de control del siniestro, ofreciendo hasta un 60% más de caudal que los modelos estándar de la misma línea.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	SM-30FG (Select-O-Matic High Flow)
Rango de Flujo	75 – 325 GPM (300 – 1,230 LPM)
Presión de Operación	100 PSI (6.9 BAR) constante
Conexión de Entrada	1.5” NST hembra con giro libre permanente
Material del Cuerpo	Aluminio forjado Elk-O-Lite
Mecanismo de Ajuste	Resorte externo patentado fuera de la vía de agua
Auto-ajuste	Continuo en todo el rango de flujo
Patrones de Descarga	Chorro directo a niebla 100°
Mecanismo de Cierre	Horseshoe Handle (herradura)
Peso	2.1 kg (4.6 lbs)
Construcción	XD (Xtreme Duty)

Características Principales

• Rango extendido de 75 a 325 GPM en una sola boquilla, cubriendo desde flujos de ataque moderado hasta caudales propios de líneas maestras de 2.5”, montada en conexión 1.5” NST
• Presión constante automática a 100 PSI mediante resorte externo patentado, que se auto-ajusta de forma continua ante variaciones de suministro sin pérdida de patrón de descarga
• Resorte externo completamente fuera de la vía de agua, eliminando la corrosión del mecanismo de ajuste por sedimentos, minerales o agentes espumógenos en el agua de combate
• Cierre de herradura (Horseshoe Handle) que permite el cierre rápido y seguro con una sola mano, incluso con guantes gruesos de combate de incendios
• Vía de agua sin obstrucciones internas diseñada para maximizar el caudal y permitir el paso de la función de flush sin cambiar de posición ni cerrar el flujo
• Construcción XD (Xtreme Duty) con tolerancias reforzadas para resistir caídas, golpes y condiciones de servicio severo en brigadas industriales y bomberos profesionales
• Aluminio forjado Elk-O-Lite con tratamiento superficial que resiste la corrosión por agua de mar, espumas sintéticas y aguas industriales con contenido mineral elevado
• Giro libre permanente en la entrada 1.5” NST que previene la torsión de la manguera y reduce el esfuerzo del operador al mover la línea en posición de ataque

Aplicaciones

• Incendios estructurales comerciales e industriales de gran magnitud que requieren alto volumen de agua
• Operaciones con abundante suministro hídrico desde hidrantes de alta capacidad o tanques de reserva
• Brigadas de refinería, petroquímica y plantas de proceso donde el riesgo de incendio de alta energía exige caudales superiores a 150 GPM
• Protección simultánea de múltiples exposiciones en complejos industriales con una sola línea de ataque
• Combate de incendios en vehículos pesados, maquinaria y equipo de construcción de gran porte
• Operaciones de knockdown rápido en incendios avanzados donde el tiempo de control es crítico para evitar colapso estructural
• Líneas de tendido largo desde la unidad bomba hasta puntos de ataque sin pérdida de presión significativa
• Bodegas de almacenamiento, centros de distribución logística y plantas de manufactura con alta carga de fuego

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles (certificación directa del producto)
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service
• NFPA 1 — Fire Code (requisitos de equipamiento para combate de incendios industriales)
• NFPA 13 — Standard for the Installation of Sprinkler Systems (referencia de caudales para protección de riesgos especiales)
• NFPA 30 — Flammable and Combustible Liquids Code (aplicable en brigadas de refinería y almacenamiento de líquidos inflamables)
• NFPA 1710 — Standard for the Organization and Deployment of Fire Suppression Operations (flujos mínimos en ataques a incendios comerciales e industriales)
• NFPA 1901 — Standard for Automotive Fire Apparatus (requisitos de boquillas para unidades pumper de alto rendimiento)
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en centros de trabajo

Productos Relacionados

• Boquilla SM-LP50 Baja Presión 50 PSI 60-125 GPM — versión de baja presión Elkhart para ataque interior donde la reacción reducida es prioritaria
• Boquilla Select-O-Flow DSF-G 2.5” 125-250 GPM — boquilla de alto caudal con entrada 2.5” para cuando el rango del SM-30FG resulta insuficiente
• Boquilla Turbo Jet UltraJet 4820 150-350 GPM — alternativa Akron Brass con modo solid bore para operaciones donde la penetración máxima es prioritaria
• Manguera Blindex 2.5” × 30m — manguera de suministro 2.5” NH para alimentar la SM-30FG a su caudal máximo de 325 GPM

Preguntas Frecuentes

¿Cómo es posible que la SM-30FG con entrada de 1.5” NST logre caudales de hasta 325 GPM sin restricción hidráulica excesiva? El diseño de la vía de agua interna de la SM-30FG está optimizado con mínimas contracciones y curvaturas para reducir las pérdidas friccionales al máximo. A 325 GPM, la velocidad del flujo en la entrada de 1.5” es alta pero dentro del rango de diseño del componente. La clave es que la presión de trabajo de 100 PSI en la tobera se mantiene mediante el mecanismo automático, que ajusta el orificio de salida para compensar el diferencial de presión independientemente del caudal en el rango operativo. Sin embargo, para lograr 325 GPM en la tobera se requiere que la presión de suministro en la entrada sea suficientemente superior a 100 PSI —típicamente 120-140 PSI de entrada— para cubrir las pérdidas en la manguera y en la propia boquilla.

¿El resorte externo de la SM-30FG requiere protección especial en operaciones con espuma AFFF o en ambientes corrosivos? El resorte externo está fabricado en acero inoxidable para resistir la corrosión por agua con alta dureza, espumas concentradas AFFF y AR-AFFF y vapores de hidrocarburos en ambientes petroquímicos. El aluminio forjado Elk-O-Lite del cuerpo tiene la resistencia química adecuada para estos entornos. Para instalaciones con exposición a ácidos de proceso o a concentraciones muy altas de agentes halogenados, se recomienda enjuagar la boquilla con agua dulce después de cada uso con espuma o agua industrial para preservar los sellos EPDM internos y extender la vida útil del mecanismo.

¿La SM-30FG puede funcionar como boquilla de línea maestra en una operación de blitz attack? Sí. En una operación de blitz attack —ataque con una sola línea de gran caudal para knockdown rápido antes del ataque interior— la SM-30FG con 325 GPM desde la entrada de 1.5” proporciona un volumen de agua suficiente para controlar rápidamente incendios de tamaño moderado a grande en un solo tendido ligero. La ventaja frente a una boquilla de 2.5” es que la manguera de 1.5” es significativamente más manejable, permitiendo al equipo avanzar más rápido. Si el incendio requiere más de 325 GPM para control efectivo, se escala a la boquilla de 2.5” DSF-G o a una línea de monitor.

¿La SM-30FG es compatible con sistemas de proporción de espuma en línea tipo eductor a caudales variables? La compatibilidad con proportioners tipo eductor depende del rango de flujo del eductor especificado. Los eductos están diseñados para un rango de flujo estrecho —típicamente ±20% del caudal nominal— fuera del cual la relación de mezcla se desvía del valor nominal. La SM-30FG, al ser automática, puede variar el flujo dentro del rango 75-325 GPM según las condiciones del suministro. Si el flow en la boquilla se sale del rango de diseño del eductor, la proporción de espuma varía. Para uso con AFFF mediante eductor con la SM-30FG, se recomienda operar la bomba a una presión estable que mantenga la SM-30FG cerca del flujo nominal de diseño del eductor, o especificar un proporcionador balanceado por presión que no dependa del caudal absoluto.

Gama de México es distribuidor autorizado de Elkhart Brass en la República Mexicana, con inventario disponible en bodegas de Ciudad de México y Querétaro. Nuestro equipo técnico puede apoyar en la selección entre los distintos modelos de la línea Select-O-Matic según el caudal de diseño, la presión de red disponible y los requisitos normativos de cada instalación o departamento de bomberos.
