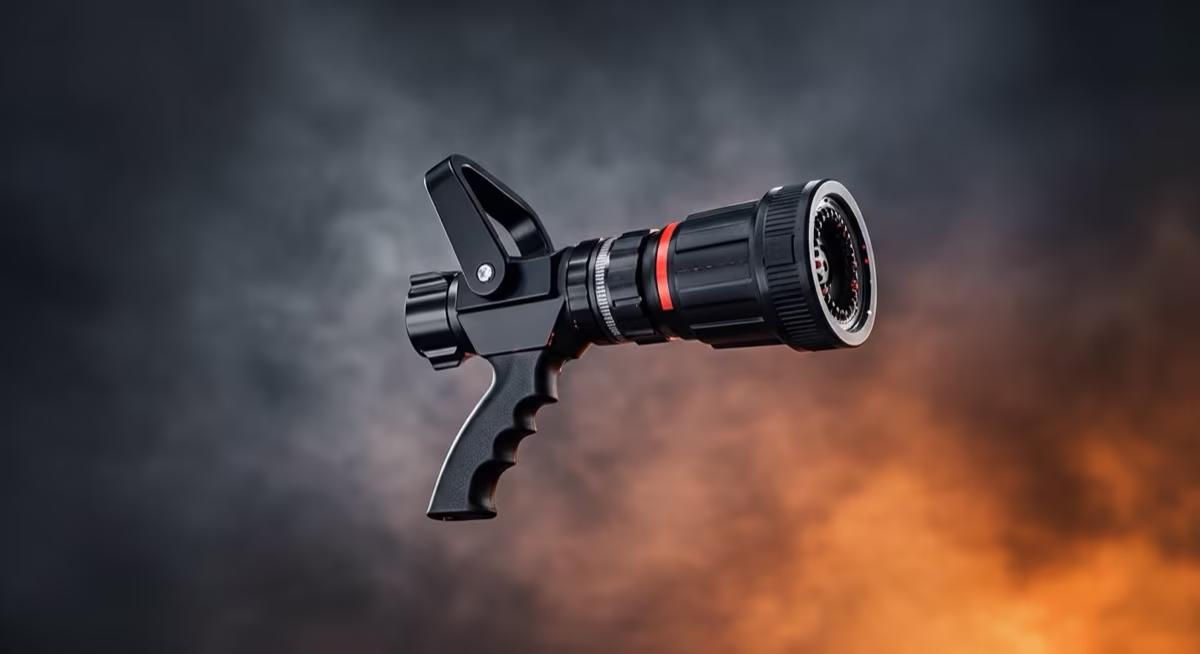

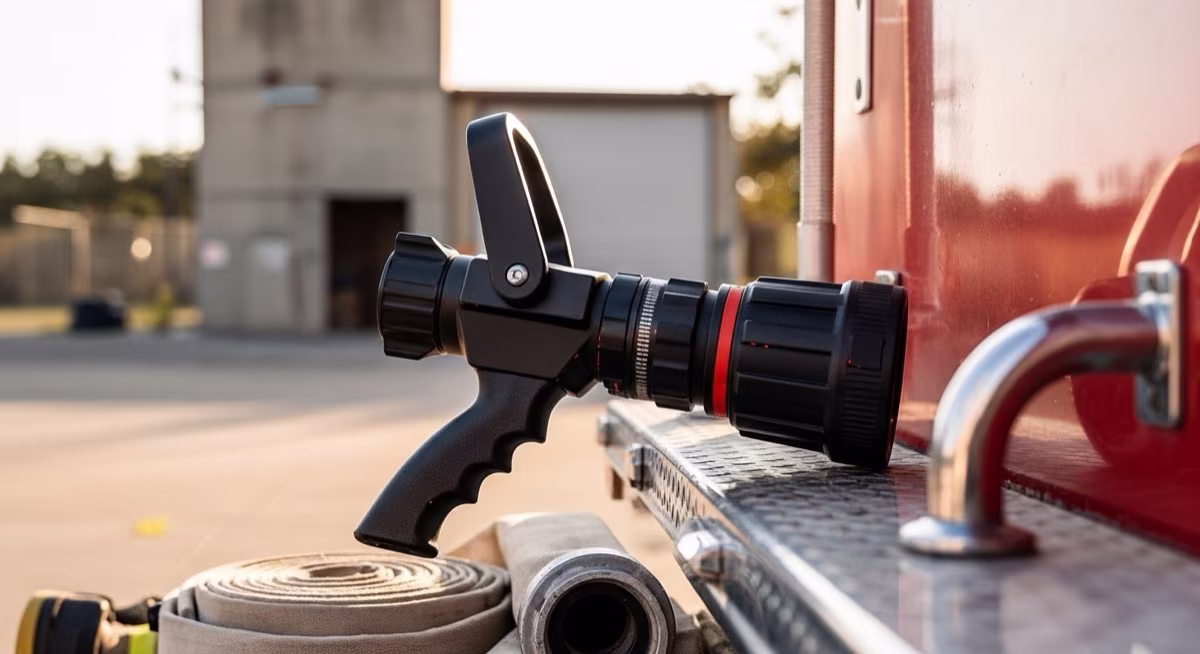

UltraJet 4820

La boquilla Akron Brass UltraJet Style 4820 es una boquilla automática de alto volumen certificada bajo NFPA 1964 que integra en un solo cuerpo el modo de chorro sólido (solid bore) y el modo de niebla variable de 15° a 90°, con presión constante automática entre 80 y 100 PSI en todo el rango de 150 a 350 GPM (570–1,325 LPM). Diseñada para líneas de ataque de 2.5” en incendios comerciales, industriales y de gran escala, la UltraJet 4820 ofrece la versatilidad táctica de una boquilla combinada con el alcance y la potencia de penetración de un chorro sólido, respaldada por la garantía de 10 años de Akron Brass.

Especificaciones Técnicas

Característica	Especificación
Marca	Akron Brass
Modelo	UltraJet Style 4820
Rango de Flujo	150 – 350 GPM (570 – 1,325 LPM)
Presión de Trabajo	80 – 100 PSI (5.5 – 6.9 BAR) constante
Conexión de Entrada	2.5” NST hembra con giro libre permanente
Material del Cuerpo	Aluminio forjado
Modos de Operación	Solid Bore (chorro sólido) + Niebla automática variable
Rango de Ángulo de Niebla	15° a 90°
Mecanismo de Rotación	Dientes giratorios de acero inoxidable con detentes
Peso	3.2 kg (7.0 lbs)
Longitud Total	380 mm (15”)
Garantía	10 años

Características Principales

• Doble modo Solid Bore y Niebla variable en una sola boquilla: cambia del chorro sólido de máximo alcance a la niebla de protección con un movimiento rotacional del cuerpo delantero, sin herramientas y sin interrumpir el flujo
• Presión constante automática entre 80 y 100 PSI que garantiza un patrón de descarga uniforme y controlado en todo el rango de 150 a 350 GPM, independientemente de las variaciones de presión en la red
• Alcance extendido en modo solid bore superior a 35 metros a 250 GPM, para penetración en incendios avanzados y knockdown desde posiciones externas seguras
• Cobertura de niebla amplia hasta 90° en modo automático, para protección del operador contra calor radiante, enfriamiento de gases calientes y control de propagación en espacios semi-abiertos
• Entrada 2.5” NST que permite manejar los caudales elevados propios de líneas maestras sin pérdida de presión por restricción en la conexión, compatible con la mayoría de unidades pumper de servicio pesado
• Dientes giratorios de acero inoxidable con detentes para posicionamiento preciso del ángulo de niebla, resistentes a la corrosión en agua de mar, aguas con alta dureza y mezclas con espuma
• Giro libre permanente en la entrada 2.5” NST que elimina la torsión de la manguera durante el movimiento del equipo en operaciones con líneas de 2.5” de gran peso y rigidez
• Garantía de 10 años de Akron Brass, respaldada por la reputación del fabricante como líder en boquillas para servicio profesional en Norteamérica

Aplicaciones

• Líneas de ataque de 2.5” (blitz attack) en incendios comerciales e industriales de alta energía
• Operaciones de knockdown agresivo en incendios avanzados donde se requiere máximo volumen de agua en el menor tiempo posible
• Protección de grandes exposiciones en complejos industriales, parques de tanques y almacenamientos de materiales de alta carga de fuego
• Operaciones defensivas desde posiciones exteriores en incendios que superan la capacidad de ataque interior
• Brigadas de refinería, petroquímica y plantas de proceso con riesgo de incendio en grandes superficies
• Combate de incendios en bodegas de almacenamiento, centros de distribución y plantas de manufactura de alta carga de fuego
• Líneas de alimentación a monitores portátiles en operaciones donde se requiere alta movilidad con alto caudal
• Operaciones en aeropuertos y terminales de combustible bajo protocolos de alto volumen de agua

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles (certificación directa del producto)
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service
• NFPA 15 — Standard for Water Spray Fixed Systems for Fire Protection (aplicable cuando se integra en sistemas fijos con líneas de 2.5”)
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam (referencia para operaciones con agentes espumógenos en líneas de alto caudal)
• NFPA 30 — Flammable and Combustible Liquids Code (protección contra incendios en tanques y áreas de almacenamiento de líquidos inflamables)
• API 2001 — Fire Protection in Refineries (aplicable en brigadas de refinación de petróleo)
• NFPA 1901 — Standard for Automotive Fire Apparatus (boquillas para unidades pumper con líneas de 2.5” de alto rendimiento)
• NFPA 1710 — Standard for the Organization and Deployment of Fire Suppression Operations (caudales mínimos en ataques a incendios industriales)
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en centros de trabajo
• NOM-005-STPS-1998 — Manejo, transporte y almacenamiento de sustancias peligrosas (referencia para protección en plantas con materiales de alta peligrosidad)

Productos Relacionados

• Boquilla Select-O-Flow DSF-G 2.5” 125-250 GPM — alternativa Elkhart Brass con entrada 2.5” y selector de 3 posiciones fijas para operaciones donde se prefiere flujo predefinido
• Boquilla Master Stream 1250 TFT 500-1250 GPM — escala superior para cuando la operación requiere caudal de monitor más allá de 350 GPM
• Boquilla Pistola Akron TurboJet 1723 95-200 GPM — misma marca Akron Brass en rango menor para líneas de 1.5” con el mismo material Pyrolite
• Manguera Blindex 2.5” × 30m — manguera de ataque pesado 2.5” NH para alimentar la UltraJet 4820 a su caudal máximo de 350 GPM

Preguntas Frecuentes

¿Qué ventaja táctica ofrece el modo Solid Bore de la UltraJet 4820 frente al modo de niebla en operaciones de blitz attack? El modo solid bore genera un chorro compacto con mayor energía cinética por unidad de área, lo que proporciona máxima penetración en el combustible en llamas y mayor alcance que la niebla. En blitz attack —la táctica de volcar un gran volumen de agua sobre el incendio desde el exterior antes del ataque interior— el chorro sólido es más efectivo porque atraviesa la corriente de gas caliente que rodea al incendio sin dispersarse, logrando que la mayor parte del agua contacte el combustible activo. La niebla de 90° es más útil para proteger al personal, enfriar superficies expuestas y absorber calor radiante en las fases posteriores de control y enfriamiento, cuando la penetración ya no es el factor crítico.

¿Cómo opera el cambio entre modo Solid Bore y modo Niebla en la UltraJet 4820 durante una operación activa? El cambio de modo se realiza rotando el cuerpo delantero de la boquilla respecto al cuerpo trasero mediante los dientes giratorios de acero inoxidable. La rotación hacia solid bore lleva el deflector interno a la posición de chorro compacto; la rotación hacia niebla abre el patrón a hasta 90°. El movimiento puede realizarse con una sola mano mientras la boquilla está bajo presión y en operación, sin necesidad de cerrar el flujo. Para el cambio durante combate activo se recomienda que un segundo operador sostenga la manguera mientras el operador principal ejecuta la rotación, dado el mayor peso de la UltraJet 4820 (3.2 kg) respecto a las boquillas de 1.5”.

¿La UltraJet 4820 con entrada 2.5” NST es compatible directamente con los hidrantes NST de la red municipal en México? Los hidrantes de banqueta con salidas NST de 2.5” son directamente compatibles con la entrada de la UltraJet 4820. Sin embargo, la mayoría de los hidrantes municipales no pueden suministrar 350 GPM a 80-100 PSI de forma sostenida: la capacidad de la red municipal en México varía significativamente por zona y estado. La UltraJet 4820 operará dentro de su rango automático con cualquier caudal que el hidrante pueda proporcionar entre 150 y 350 GPM, manteniendo 80-100 PSI en la tobera. Para garantizar los 350 GPM máximos se requiere suministro desde camión cisterna de alta capacidad o desde sistemas dedicados de agua contra incendios en instalaciones industriales.

¿Cuándo se justifica la garantía de 10 años de Akron Brass para la UltraJet 4820 frente a boquillas de menor precio sin garantía equivalente? En instalaciones industriales de alto riesgo, el costo de una falla de boquilla en una emergencia —pérdida de control del incendio, daño a la instalación, víctimas— supera varios órdenes de magnitud el diferencial de precio entre una boquilla con garantía de 10 años y una sin garantía equivalente. La garantía de Akron Brass implica que el fabricante respalda con reposición o reparación cualquier defecto de fabricación durante 10 años, lo que también facilita los programas de inspección y mantenimiento bajo NFPA 25: una boquilla con garantía vigente tiene un historial de calidad documentado que simplifica la justificación en auditorías de aseguradoras y en revisiones de cumplimiento ante autoridades de protección civil.

Gama de México es distribuidor autorizado de Akron Brass en la República Mexicana, con inventario disponible en bodegas de Ciudad de México y Querétaro. Nuestro equipo técnico brinda asesoría especializada en la selección de boquillas para líneas de 2.5”, configuración de sistemas de blitz attack y cumplimiento de las normas NFPA y NOM aplicables a brigadas industriales y departamentos de bomberos.
