Elkhart Brass | Boquillas Contra Incendios

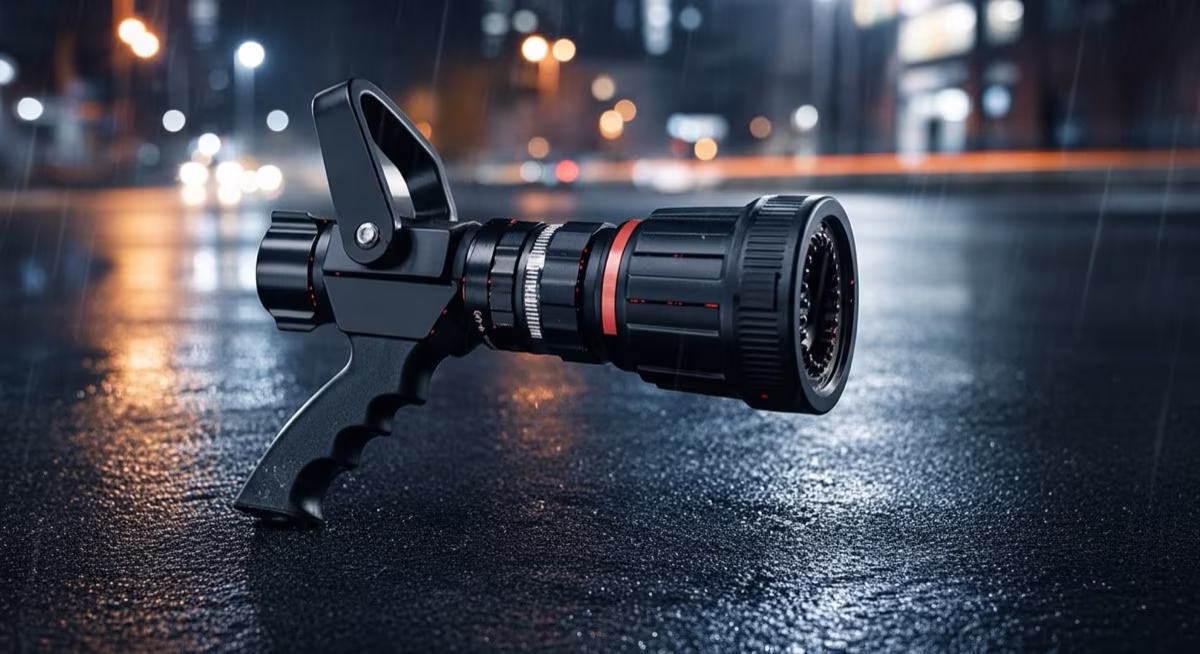

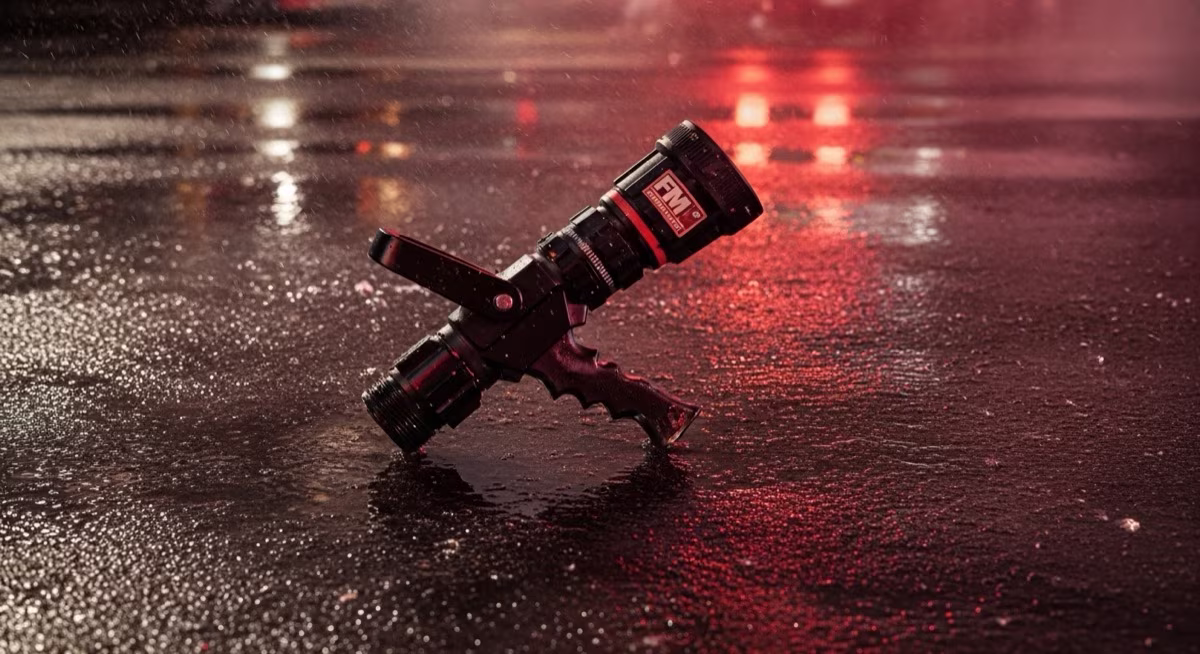

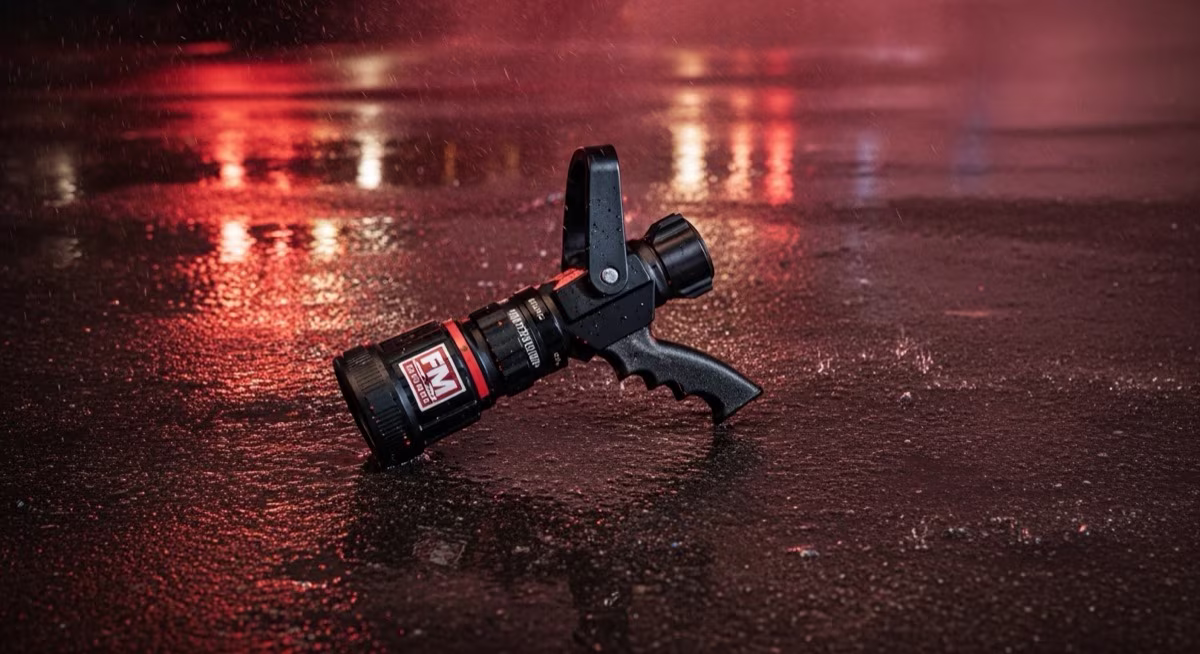

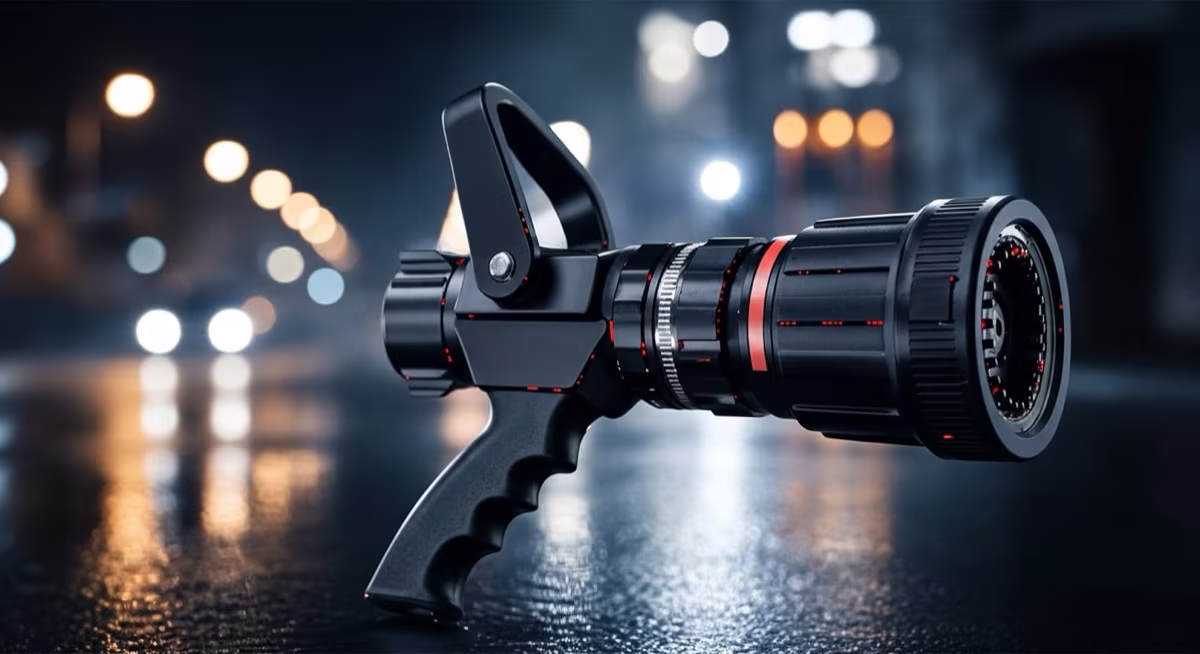

Boquilla automática SM-20FG XD Elkhart Brass 60-200 GPM 75/100 PSI aluminio Elk-O-Lite NFPA 1964. Resorte externo patentado, cero lubricación, flush integrado.
Flujo: 60 - 200 GPM. Material: Aluminio forjado Elk-O-Lite. Certificaciones: NFPA 1964, Construcción XD.
¿Listo para avanzar con SM-20FG XD?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
La boquilla Select-O-Matic XD de Elkhart Brass revoluciona la tecnología de boquillas automáticas con su resorte externo patentado que mantiene la presión de descarga constante sin importar las fluctuaciones del suministro. El diseño XD (Xtreme Duty) garantiza rendimiento superior en las condiciones más demandantes.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | SM-20FG XD (Select-O-Matic) |
| Rango de Flujo | 60 - 200 GPM (230 - 750 LPM) |
| Presión de Operación | 75 o 100 PSI (5 o 7 BAR) |
| Entrada | 1.5” NST hembra con giro libre permanente |
| Material Cuerpo | Aluminio forjado Elk-O-Lite |
| Tecnología | Resorte externo patentado (fuera de vía de agua) |
| Auto-ajuste | Continuo sin intervención del operador |
| Patrones de Descarga | Chorro directo hasta niebla 100° |
| Dientes | Acero inoxidable |
| Peso | 1.9 kg (4.2 lbs) |
| Lubricación | Cero lubricación requerida |
| Presión Entrada | Flujo Resultante | Ajuste Requerido |
|---|---|---|
| 60 PSI | 60 GPM | Automático |
| 80 PSI | 100 GPM | Automático |
| 100 PSI | 150 GPM | Automático |
| 120 PSI | 200 GPM | Automático |
La innovación clave del Select-O-Matic XD es el resorte ubicado fuera de la vía de agua:
El sistema Select-O-Matic ha sido el estándar de la industria por décadas por una razón: su combinación de confiabilidad, rendimiento y durabilidad no tiene igual. La versión XD eleva estos atributos al siguiente nivel con construcción reforzada para las condiciones más extremas de servicio.
¿Qué diferencia al SM-20FG XD del modelo SM-30FG de la misma línea Select-O-Matic? El SM-30FG es la versión de alto caudal con rango de 75 a 325 GPM, diseñada para líneas con mayor demanda de volumen de agua en incendios industriales de gran escala. El SM-20FG cubre el rango estándar de 60 a 200 GPM, adecuado para la mayoría de las operaciones de ataque con mangueras de 1.5” en incendios estructurales residenciales y comerciales. Ambos comparten el mismo mecanismo de resorte externo patentado, construcción XD y material Elk-O-Lite; la diferencia es estrictamente el rango de caudal. Se especifica el SM-20FG cuando el sistema hidráulico no puede suministrar más de 200 GPM de forma sostenida, y el SM-30FG cuando la infraestructura hídrica permite caudales superiores.
¿El resorte externo del SM-20FG XD puede deteriorarse por exposición al sol y al ozono en instalaciones al aire libre? El resorte externo es de acero inoxidable, un material intrínsecamente resistente a la corrosión por ozono, UV y temperatura. El cuerpo de aluminio Elk-O-Lite con su tratamiento de anodizado resiste igualmente la degradación por exposición solar. Los únicos componentes que pueden degradarse con la exposición prolongada son los empaques EPDM internos de la boquilla, y EPDM es precisamente el elastómero de mayor resistencia al ozono y UV entre los usados en equipos de combate de incendios. La SM-20FG XD está diseñada para almacenamiento exterior en compartimentos de vehículos expuestos a las variaciones climáticas propias del servicio de campo sin degradación del mecanismo automático.
¿La función flush del SM-20FG XD requiere intervención manual especial o se activa de forma estándar? La función flush se activa girando el cuerpo delantero de la boquilla a la posición de máxima apertura del orificio, lo que elimina las restricciones internas y permite que el flujo de agua expulse partículas sólidas atrapadas en el mecanismo. No requiere herramienta ni procedimiento especial: es un giro simple del mismo anillo que controla el patrón de descarga. Después del flush, el operador retorna el anillo a la posición de flujo deseada y la boquilla reanuda el control automático de presión normalmente. Esta capacidad es especialmente valiosa en operaciones con agua de hidrante que puede contener sedimentos, en situaciones post-desastre donde la red hídrica ha sido perturbada, o en entornos industriales con agua de proceso.
¿La presión de operación seleccionable entre 75 y 100 PSI en el SM-20FG XD se ajusta en fábrica o en campo? La selección de 75 o 100 PSI es un ajuste de campo que se realiza durante la configuración inicial de la boquilla, no en el momento de la operación activa. El ajuste implica cambiar la calibración del resorte externo mediante un procedimiento documentado en el manual de Elkhart Brass. Los departamentos de bomberos y brigadas industriales configuran la boquilla según su protocolo táctico estándar (75 PSI para menor reacción en ataques interiores frecuentes, 100 PSI para mayor alcance en operaciones exteriores) y no cambian la calibración entre intervenciones. Si el departamento requiere ambas presiones según el tipo de incidente, se especifican dos unidades con diferente calibración o se opta por la Mid-Force TFT con doble presión seleccionable en campo.
Gama de México es distribuidor autorizado de Elkhart Brass en México y mantiene la boquilla Select-O-Matic SM-20FG XD en inventario disponible. Para cotizaciones, ficha técnica oficial con datos de curva de rendimiento o asesoría sobre la selección entre los modelos de la línea Select-O-Matic según el perfil hidráulico de su instalación, contacte a nuestro equipo de ingeniería de ventas.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La Boquilla SM-20FG XD Select-O-Matic 60-200 GPM NFPA 1964 de Elkhart Brass cuenta con certificaciones NFPA 1964, Construcción XD. Cumple con los estandares NFPA 1964 para boquillas de combate de incendios. Gama de Mexico entrega documentacion de conformidad con cada equipo.
La Boquilla SM-20FG XD Select-O-Matic 60-200 GPM NFPA 1964 opera en un rango de 60 - 200 GPM. El flujo disponible depende del modelo y la configuracion seleccionada. Contactanos para determinar el modelo adecuado segun tu sistema hidraulico.
La Boquilla SM-20FG XD Select-O-Matic 60-200 GPM NFPA 1964 tiene conexion NH estandar, compatible con mangueras de 1½ o 2½ pulgadas segun el modelo. Elkhart Brass fabrica adaptadores para conexiones no estandar. Verificamos compatibilidad antes de cotizar.
Si. Gama de Mexico mantiene inventario de boquillas Elkhart Brass en nuestras bodegas de CDMX y Queretaro. Los modelos de alta demanda como la Boquilla SM-20FG XD Select-O-Matic 60-200 GPM NFPA 1964 se mantienen en stock permanente. Entregas en 24-48 horas en zona metropolitana.
