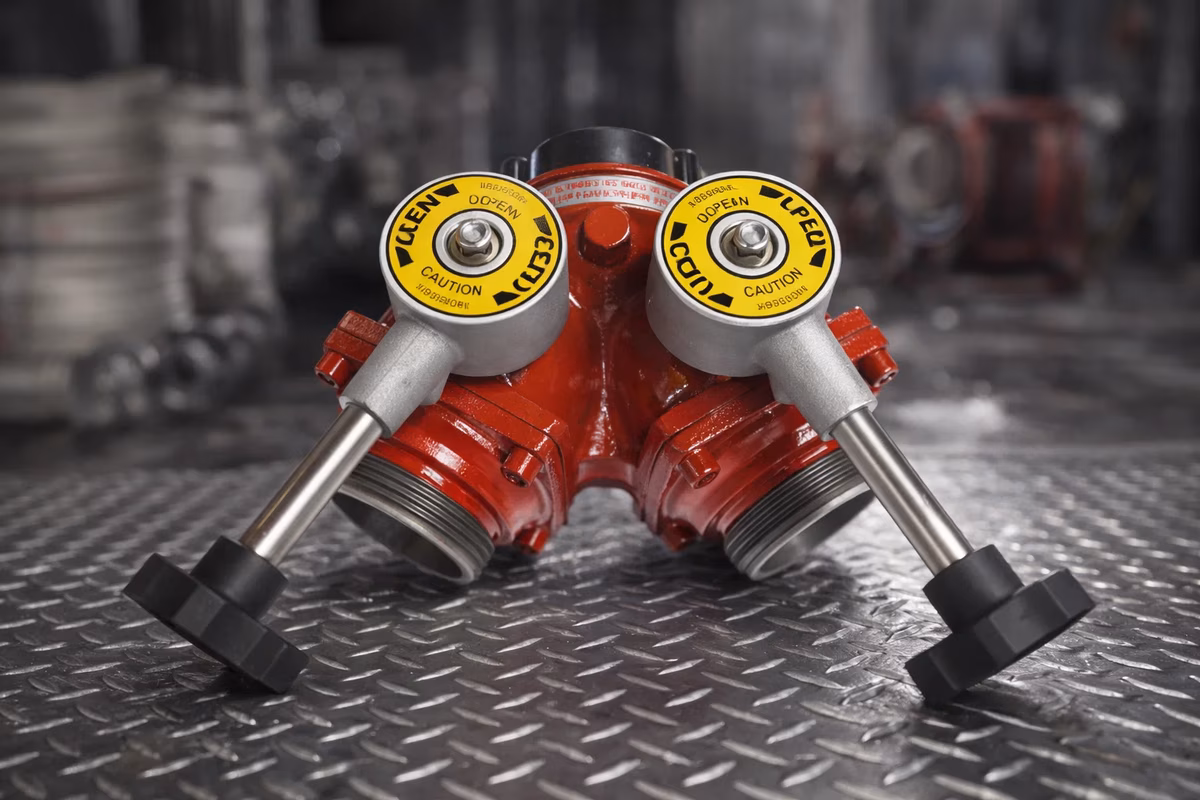

WYE-25

La Conexión Y modelo WYE-25 de fabricación nacional es una conexión de derivación doble en aluminio fundido con entrada 2.5” NH y dos salidas 2.5” NH, cada una controlada por válvula de bola de latón. Diseñada para instalaciones donde se requiere funcionalidad completa de derivación a un costo accesible, esta conexión cumple con los requisitos de la norma mexicana NOM-002-STPS-2010 y opera a una presión de trabajo de 175 PSI, cubriendo la amplia mayoría de los sistemas de protección contra incendios en edificios comerciales e instalaciones industriales de mediana escala en México. Es la alternativa nacional recomendada para presupuestos ajustados que no requieren certificación UL/FM de origen.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional (fabricación en México)
Modelo	WYE-25
Material del cuerpo	Aluminio fundido
Entrada	2.5” NH hembra
Salidas	(2) 2.5” NH macho
Tipo de válvulas	Bola de latón
Manijas	Aluminio
Presión de trabajo	175 PSI
Presión de prueba hidrostática	350 PSI (2× presión de trabajo)
Certificaciones	NOM-002-STPS-2010
Norma de rosca	NFPA 1963 NH (National Hose) compatible
Disponibilidad	Inventario local en México

Funcionamiento y Aplicación

El modelo WYE-25 opera como divisor de flujo de dos salidas: el agua ingresa por la entrada de 2.5” y se distribuye hacia las dos salidas independientes, cada una regulada por su válvula de bola de cuarto de vuelta. La fabricación nacional garantiza disponibilidad inmediata, repuestos accesibles y tiempos de entrega cortos, factores críticos para proyectos con calendarios ajustados o mantenimientos de emergencia.

Su presión de trabajo de 175 PSI cubre los requisitos de la mayoría de redes de hidrantes y sistemas standpipe en México, donde la presión estática típica oscila entre 80 y 150 PSI. Se especifica en proyectos con presupuesto limitado, brigadas industriales de nivel básico, instalaciones de entrenamiento y sistemas de respaldo donde la certificación UL/FM no es exigida contractualmente ni por la autoridad de inspección.

Aplicaciones

• Brigadas industriales básicas: dotación de herramientas para brigadas de primera intervención en PYMES, bodegas y plantas de manufactura ligera.
• Sistemas de protección en edificios comerciales de menor escala: conexiones de derivación en instalaciones donde la norma local no exige certificación internacional.
• Instalaciones de entrenamiento y simulacros: uso en centros de capacitación donde el desgaste frecuente hace preferible una opción de menor costo de reposición.
• Sistemas de respaldo y redundancia: conexiones de reserva que se activan únicamente ante fallo del sistema principal o durante mantenimiento programado.
• Proyectos con restricción presupuestaria: alternativa funcional cuando el presupuesto no permite la certificación UL/FM pero sí requiere cumplimiento con NOM-002-STPS-2010.
• Sustitución y mantenimiento de equipos existentes: reemplazo inmediato de conexiones dañadas en sistemas ya instalados que operan bajo norma mexicana.

Normas Aplicables

• NFPA 1963 — Norma para roscas de acoplamiento de mangueras contra incendios; los diámetros y pasos de rosca NH son compatibles con el resto del ecosistema de mangueras y accesorios.
• NFPA 14 — Norma para sistemas de tubería vertical (standpipe) y mangueras; referencia técnica para la integración de accesorios en sistemas de mangueras.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en centros de trabajo; norma mexicana oficial que esta conexión cumple, aplicable a instalaciones industriales y comerciales en el territorio nacional.

Productos Relacionados

• Conexión Wye B-100-A 2.5”×1.5” NH UL FM Elk-O-Lite — alternativa certificada UL/FM en aluminio forjado con salidas reducidas a 1.5” para ataque interior
• Conexión Wye B-97-B Bronce 2.5”×2.5” NH UL FM — versión certificada UL/FM en bronce para instalaciones permanentes de alta exigencia o ambientes corrosivos
• Adaptador de Reducción NH 2.5” a 1.5” Bronce R-327 — reduce una de las salidas de 2.5” del WYE-25 a 1.5” para conectar líneas de ataque manual
• Manguera Blindex 2.5” × 30m — manguera de suministro 2.5” NH para conectar a las salidas del WYE-25 en operaciones de campo

Preguntas Frecuentes

¿En qué instalaciones es suficiente la certificación NOM-002-STPS-2010 del WYE-25 sin necesidad de UL/FM? La NOM-002-STPS-2010 es la norma obligatoria en México para centros de trabajo, y el WYE-25 que la cumple es suficiente para: brigadas contra incendios en PYMES, almacenes, plantas de manufactura ligera, edificios de oficinas y centros comerciales de mediana escala donde la autoridad que inspecciona es la STPS y no hay requerimientos contractuales de aseguradoras internacionales. La certificación UL/FM se requiere cuando: la aseguradora de la instalación es FM Global u otra que exige componentes FM Approved, el proyecto es para exportación o para una filial de empresa con política global de UL/FM, o la autoridad local exige componentes UL en la especificación del sistema aprobada.

¿Las válvulas de latón del WYE-25 tienen igual vida útil que las válvulas de bronce macizo del modelo B-97-B? El latón (aleación de cobre y zinc) tiene menor resistencia a la corrosión por agua salada y menor resistencia al desgaste por abrasión que el bronce (aleación de cobre, estaño y zinc). Para aplicaciones de agua dulce de red con uso periódico (simulacros mensuales y emergencias ocasionales), las válvulas de latón del WYE-25 tienen una vida útil de 5-10 años adecuada para las necesidades de la instalación. Para instalaciones costeras o con agua de alta dureza, las válvulas de latón pueden deteriorarse más rápidamente; en ese caso se recomienda el modelo B-97-B con válvulas de bronce macizo. La inspección semestral del estado de las válvulas y el reemplazo preventivo cuando se detecten fugas o dificultad en el giro son las medidas de mantenimiento recomendadas.

¿El WYE-25 puede presurizar ambas salidas simultáneamente o solo una a la vez? Ambas válvulas del WYE-25 son independientes y pueden estar simultáneamente en cualquier combinación de posiciones: ambas abiertas, ambas cerradas, una abierta y la otra cerrada. Cuando ambas están abiertas, el caudal total de entrada se distribuye entre las dos salidas según el diferencial de presión de cada línea conectada. La limitación es hidráulica: si la red de suministro solo puede proporcionar caudal suficiente para una salida a la presión de diseño, abrir ambas reducirá la presión en cada línea por debajo del valor nominal. Se recomienda verificar que la presión de suministro disponible sea suficiente para alimentar ambas salidas simultáneamente a los caudales de diseño de las boquillas instaladas.

¿La presión de prueba hidrostática de 350 PSI del WYE-25 es suficiente para sistemas con presión estática alta? La presión de prueba hidrostática de 350 PSI es el doble de la presión de trabajo de 175 PSI, lo que representa el margen de seguridad estándar. Para sistemas con presión estática de operación de hasta 150 PSI, la prueba de 350 PSI proporciona un margen de 2.3× que es adecuado. Si la red tiene presión estática superior a 175 PSI (lo que ocurre en instalaciones con bombas de alta presión, pisos superiores de edificios altos con presión residual alta, o sistemas de carga directa de cisterna), el WYE-25 no es la especificación correcta y se debe usar el B-100-A o B-97-B con capacidad de 200 PSI de trabajo y 600 PSI de prueba.

Gama de México comercializa la Conexión Y Nacional WYE-25 con disponibilidad inmediata en inventario local. Nuestro equipo técnico orienta al cliente sobre cuándo esta opción es suficiente para el proyecto y cuándo la aplicación requiere una conexión con certificación UL/FM. Contáctenos para cotización, asesoría en normativa mexicana y soporte en la selección del equipo adecuado para cada instalación.
