GAB-15M-CP

El gabinete tipo 15M compacto está diseñado para instalaciones donde el espacio disponible en pared es reducido o donde la cobertura de 15 metros es suficiente para proteger la zona según el análisis de riesgo, como oficinas corporativas, locales comerciales, consultorios y restaurantes. Con dimensiones de 70 x 60 x 18 cm, lámina de acero calibre 22, manguera de 1.5” x 15 m con coples de bronce NST a 300 PSI y válvula angular de bronce, cumple con NOM-002-STPS-2010 y NFPA 14 Clase II al menor costo de instalación del portafolio.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional
Modelo	GAB-15M-CP
Material cuerpo	Lámina de acero calibre 22
Acabado exterior	Pintura electrostática roja
Dimensiones	70 cm alto x 60 cm ancho x 18 cm fondo
Manguera	1.5” x 15 m, doble forro, coples bronce NST
Válvula angular	Bronce 1.5”, entrada NPT, salida NST
Presión de trabajo	300 PSI
Boquilla	Dos posiciones: chorro y cerrado
Puerta	Vidrio templado 3 mm o acrílico, bisagra continua
Rack portamanguera	Fijo
Herrajes internos	Acero galvanizado
Certificaciones	NOM-002-STPS-2010

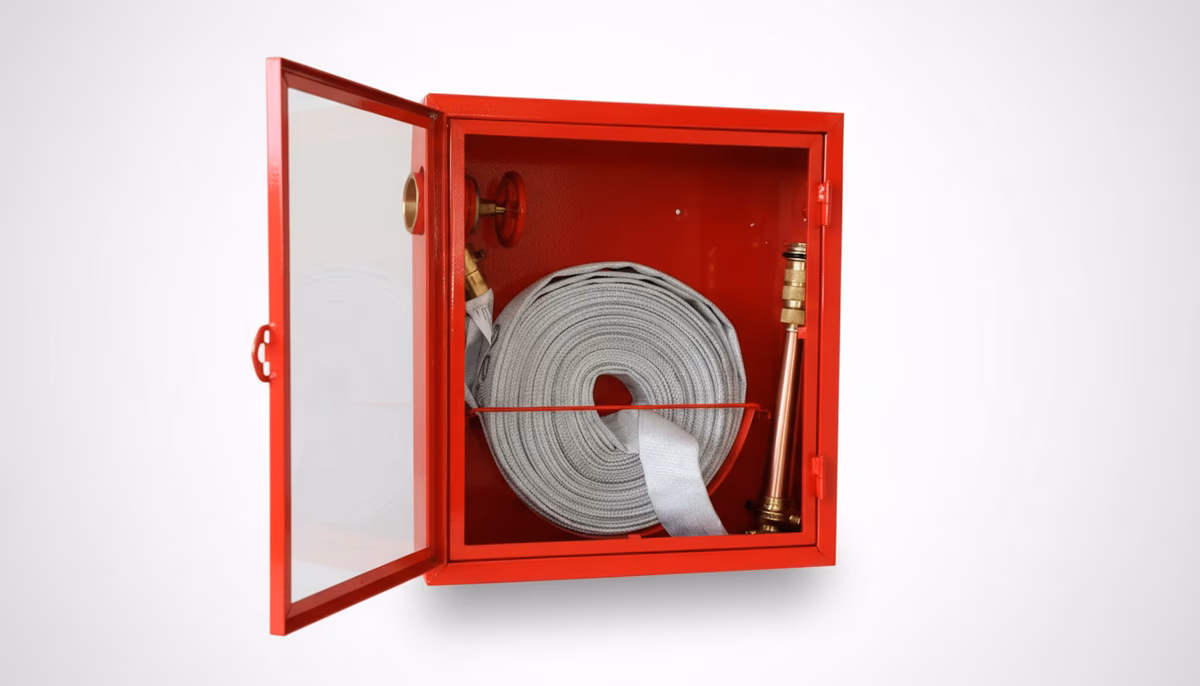

Contenido del Gabinete

• Manguera contra incendios 1.5” x 15 m, doble forro con coples de bronce NST
• Válvula angular de bronce 1.5” con entrada NPT y salida NST
• Boquilla chiflón (chorro sólido y posición cerrada)
• Niple hexagonal de bronce para conexión a la red
• Llave spanner para coples NST
• Rack portamanguera fijo
• Instrucciones de uso en caso de emergencia impresas en el interior de la puerta
• Señalización exterior con leyenda “GABINETE CONTRA INCENDIOS”

Aplicaciones

• Oficinas corporativas de planta abierta donde los puntos de manguera deben cubrir áreas de hasta 225 m² y el espacio en muros es limitado por el diseño interior

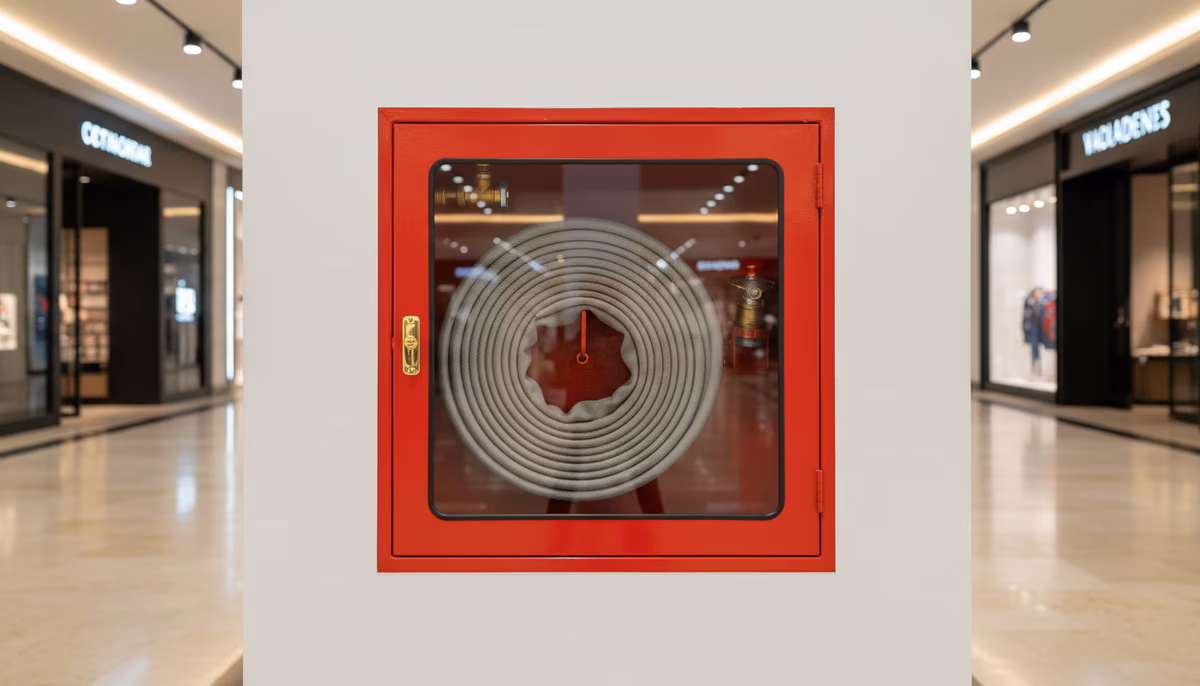

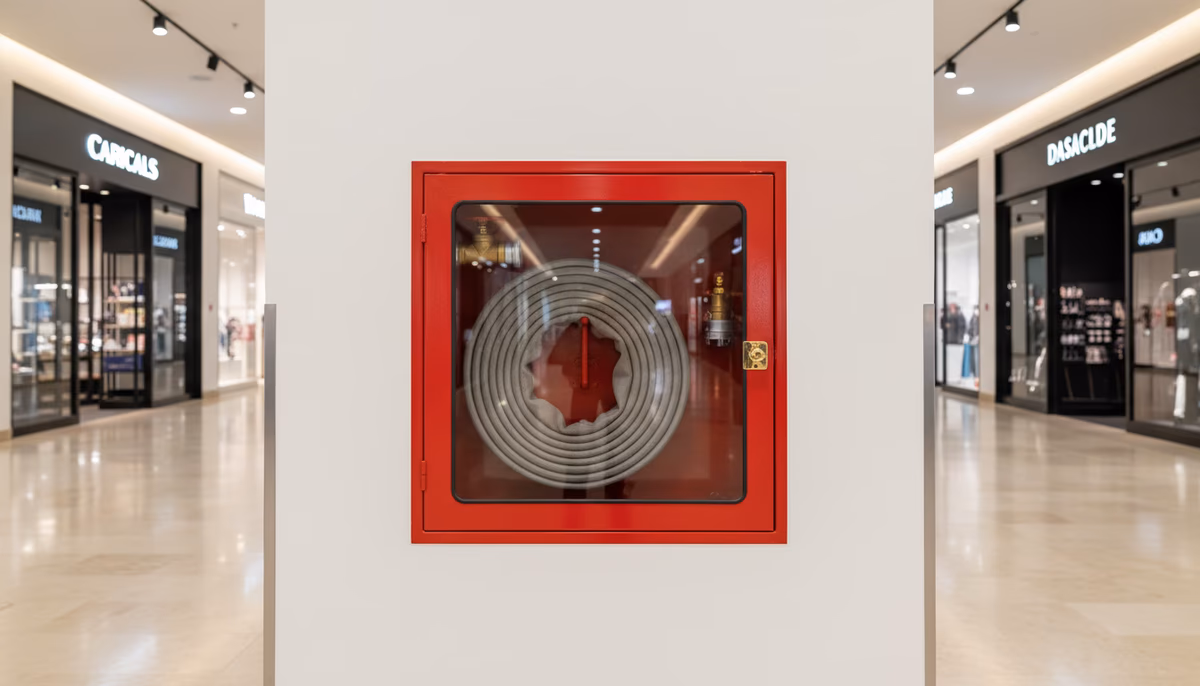

• Locales comerciales en plazas y centros de negocio que deben contar con equipo de primera respuesta sin sacrificar área de exhibición o pasillo de clientes
• Restaurantes, cafeterías y cocinas industriales donde la normativa exige protección activa pero el layout no admite gabinetes de gran formato
• Consultorios médicos, clínicas y farmacias que requieren cumplimiento NOM-002-STPS-2010 con el menor impacto posible en el espacio de atención al paciente
• Salas de cómputo, cuartos de servidores y laboratorios donde el sistema de manguera complementa la supresión automática y el gabinete compacto minimiza la huella en pared

Normas Aplicables

• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems, Clase II, Sección 7.10: sistemas de manguera de 1.5” para uso por ocupantes del edificio
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo, sección 6.2: dotación y ubicación de gabinetes
• NOM-003-SEGOB-2011 — Señales y avisos para protección civil: señalización reglamentaria del gabinete y su ubicación en el inmueble
• NFPA 1962 — Standard for the Inspection, Care, and Use of Fire Hose: pruebas hidrostáticas anuales de la manguera a 300 PSI
• Reglamento de Construcciones para el Distrito Federal — Artículo 86: requisitos de sistemas de extinción de incendios en edificaciones según uso y superficie

---

Gama de México distribuye el gabinete 15M compacto con disponibilidad inmediata para proyectos de cualquier escala. Contáctenos para cotización, asesoría en el dimensionamiento del sistema según la superficie a proteger y cumplimiento con protección civil local.
