HID-BAN-250

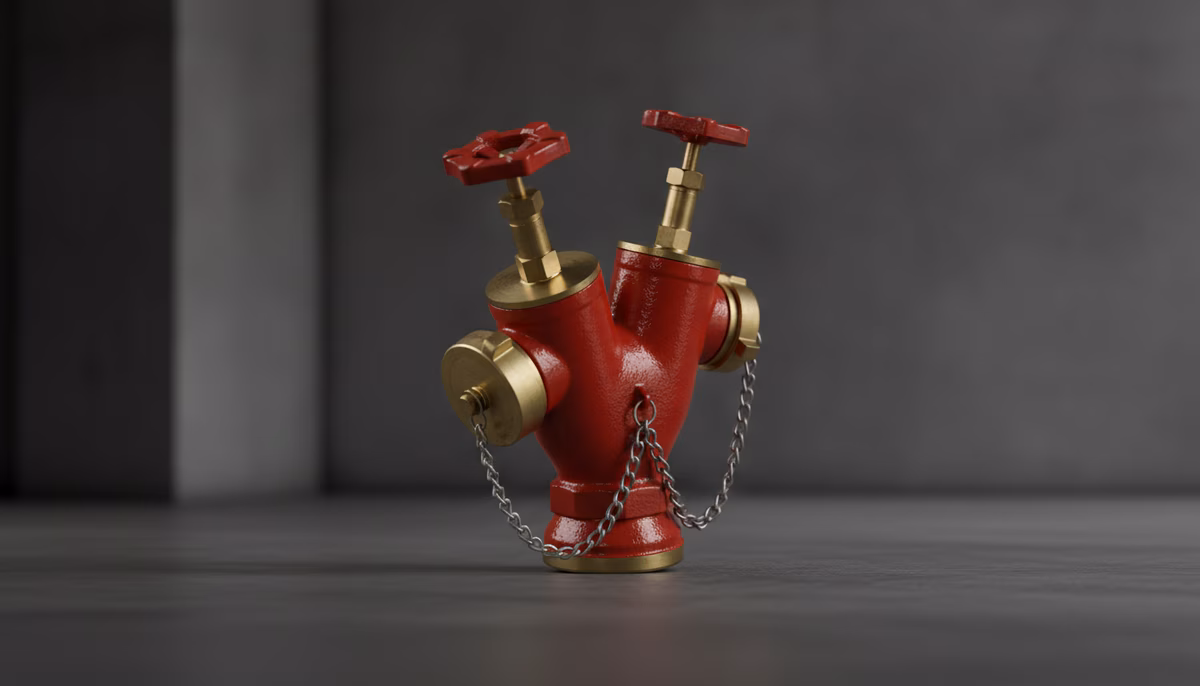

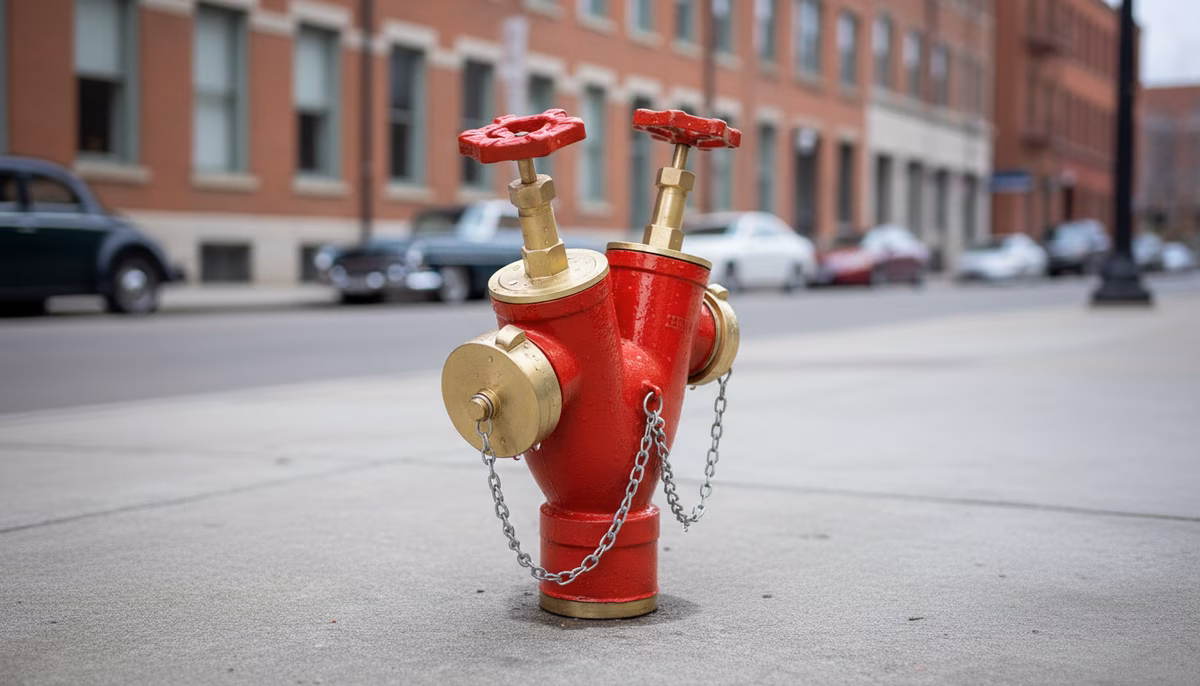

El hidrante de banqueta HID-BAN-250 de Elkhart Brass en hierro dúctil ASTM A-536 con salidas de bronce ASTM B-62 es el punto de toma de agua exterior que permite a los cuerpos de bomberos conectar mangueras directamente a la red de agua privada o municipal para combatir incendios con caudales de hasta 1,500 GPM. Disponible en versión barril seco (AWWA C502) para zonas con riesgo de heladas y barril húmedo (AWWA C503) para climas templados y tropicales, este hidrante incorpora la característica de ruptura por impacto vehicular (traffic-breakaway) que protege la estanqueidad de la red en caso de choque accidental. Certificado UL 246, AWWA C502/C503 y NSF 61, cumple con todos los requisitos de NFPA 24 para redes privadas de servicio contra incendio.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	HID-BAN-250
Material Cuerpo	Hierro dúctil ASTM A-536 con recubrimiento epóxico
Material Salidas	Bronce ASTM B-62
Vástago Principal	Acero inoxidable o bronce al silicio
Presión de Trabajo	250–350 PSI
Prueba Hidrostática	Doble de la presión de trabajo
Salidas de Manguera	2 x 2.5” NST (7.5 TPI)
Salida de Bomba	1 x 4.5” NST (4 TPI)
Entrada	6” brida ANSI B16.1 Clase 125 (horizontal o vertical)
Tuerca Operación	Pentagonal 1-1/2” conforme AWWA
Tipos Disponibles	Barril seco (AWWA C502) / Barril húmedo (AWWA C503)
Ruptura por Impacto	Sistema traffic-breakaway integrado
Certificaciones	AWWA C502, AWWA C503, UL 246, NSF 61

Diseño Hidrante de Banqueta

Los hidrantes de banqueta se dividen en dos tipos constructivos fundamentales según las condiciones climáticas del sitio de instalación. El barril húmedo (wet barrel, AWWA C503) mantiene agua a presión en todo el cuerpo del hidrante en todo momento; cada salida cuenta con su propia válvula individual que el bombero opera directamente, lo que permite abrir salidas independientes sin afectar las demás. Este diseño es adecuado para climas donde las temperaturas nunca descienden por debajo del punto de congelamiento, como la mayor parte del sureste y costas de México.

El barril seco (dry barrel, AWWA C502) resuelve el problema de congelamiento ubicando la válvula principal de operación bajo la línea de heladas, dentro de la conexión subterránea. El barril —la columna visible sobre el nivel de banqueta— permanece sin agua cuando el hidrante está cerrado; al abrirlo, el vástago transmite el movimiento hasta la válvula de compresión enterrada, llenando el barril de abajo hacia arriba. Cuando se cierra el hidrante, un drenaje automático en la base vacía el barril de agua residual antes de que pueda congelarse. Este mecanismo es esencial en el norte de México, zonas de altiplano y cualquier región con temperaturas invernales bajo cero.

La salida de bomba (pumper outlet) de 4.5” NST está diseñada para la conexión directa de carros bomba de los cuerpos de bomberos, proporcionando el mayor caudal posible en emergencias de gran escala. Las salidas de manguera de 2.5” NST son para conexión de mangueras de ataque de 2.5” o para uso con adaptadores de manguera de 1.5”. La tuerca de operación pentagonal de 1-1/2” es el estándar AWWA que garantiza que cualquier llave de bombero en México y Estados Unidos pueda operar el hidrante. El sistema traffic-breakaway incorpora un plano de ruptura diseñado en el barril que, ante un impacto vehicular, rompe de forma controlada permitiendo reemplazar solo la sección superior sin desenterrar el hidrante ni cortar el suministro a la red.

Aplicaciones

• Redes privadas de hidrantes contra incendio en complejos industriales y parques logísticos
• Instalaciones comerciales de gran formato: centros comerciales, hospitales, hoteles
• Desarrollos residenciales y fraccionamientos con red contra incendio propia
• Zonas de alto riesgo que requieren punto de conexión para carros bomba municipales
• Plantas de manufactura y naves industriales bajo norma NOM-002-STPS
• Instalaciones portuarias, aeroportuarias y de infraestructura crítica

Normas Aplicables

• AWWA C502 — Dry-Barrel Fire Hydrants (hidrantes de barril seco para zonas con heladas)
• AWWA C503 — Wet-Barrel Fire Hydrants (hidrantes de barril húmedo para climas templados)
• UL 246 — Hydrants for Fire-Protection Service (certificación de hidrantes para protección contra incendios)
• FM 1121 — Fire Hydrants (aprobación Factory Mutual para hidrantes en instalaciones aseguradas)
• NFPA 24 — Standard for the Installation of Private Fire Service Mains and Their Appurtenances (tuberías subterráneas y accesorios para servicio de incendios privado)
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo

---

Gama de México es distribuidor de hidrantes de banqueta Elkhart Brass con cobertura nacional y soporte técnico especializado en diseño de redes NFPA 24. Nuestros ingenieros le asesoran en la selección del tipo de barril correcto para su clima, espaciado de hidrantes, presión de red y documentación de cumplimiento para autoridades y aseguradoras. Solicite cotización y proyecto ejecutivo.
