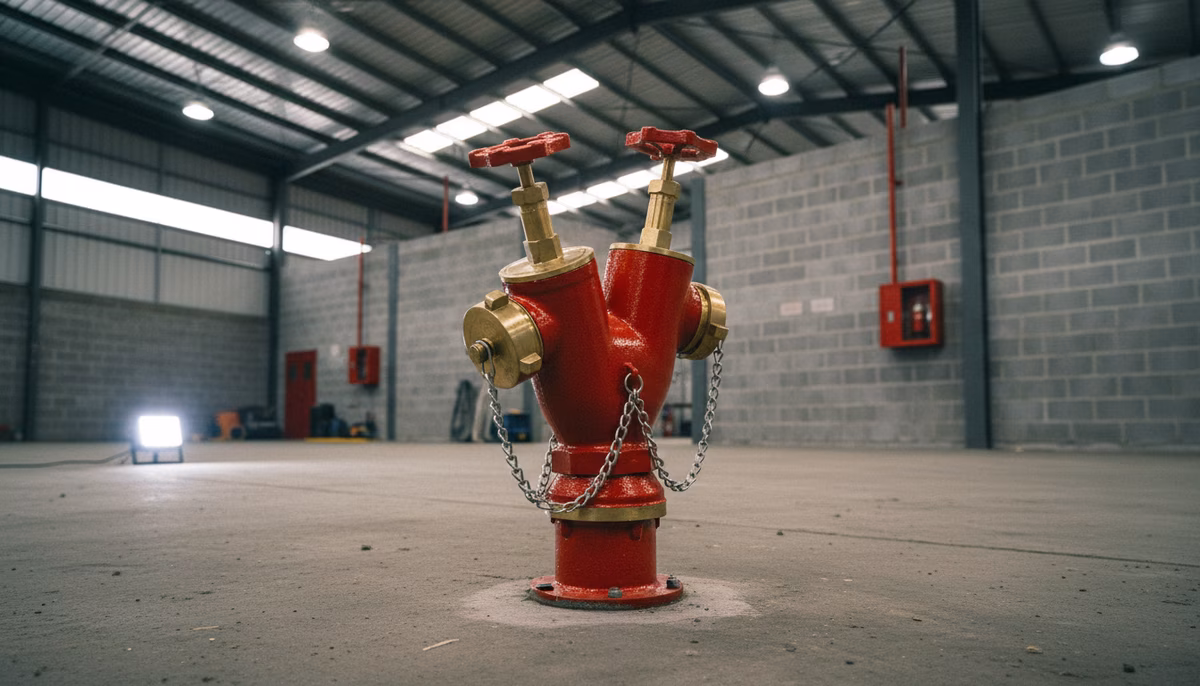

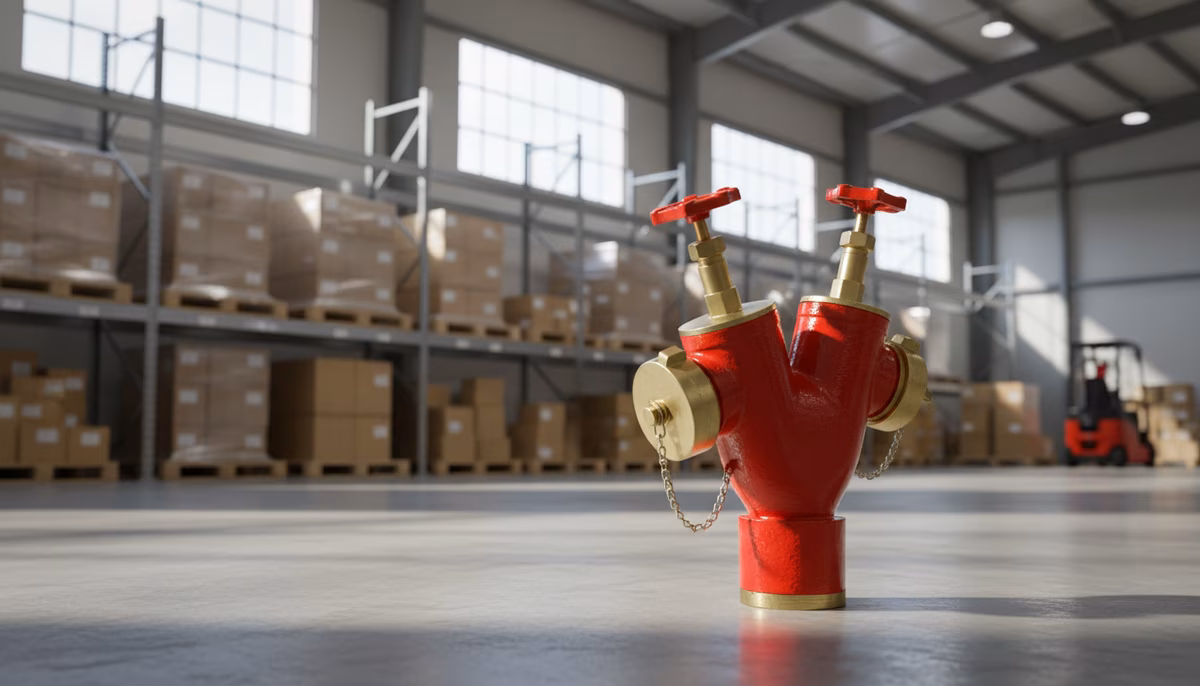

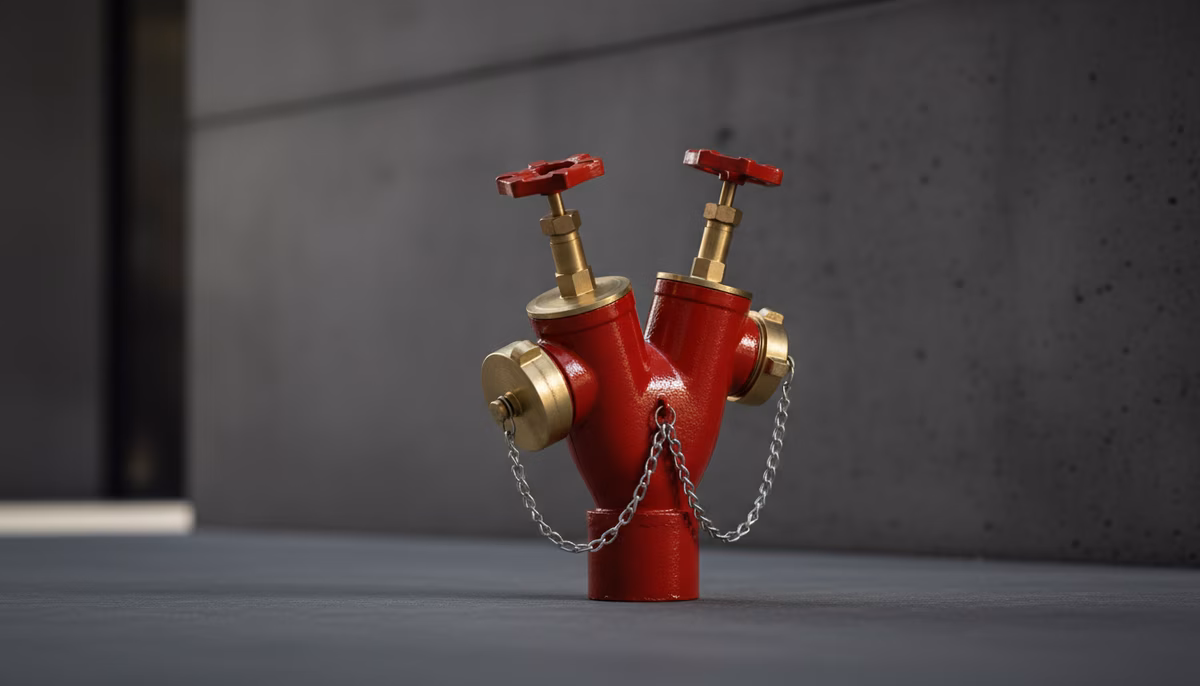

HID-HP-350

El hidrante de banqueta de alta presión HID-HP-350 de Mueller está diseñado específicamente para redes industriales que operan a 350 PSI de presión de trabajo, con construcción reforzada en hierro dúctil ASTM A-536, vástago de acero inoxidable 17-4 PH de alta resistencia mecánica y recubrimiento epóxico fusion bonded interior y exterior que garantiza protección contra corrosión en ambientes industriales agresivos. Incorpora las salidas estándar de 2 x 2.5” NST para manguera y 1 x 4.5” NST para conexión directa de carro bomba, con sistema traffic-breakaway que mantiene la integridad de la red ante impactos vehiculares. Certificado AWWA C502, UL 246 y FM Approved, es el hidrante indicado para refinerías, plantas petroquímicas y cualquier instalación donde la red opera a presiones que superan el rango estándar de 250 PSI.

Especificaciones Técnicas

Característica	Especificación
Marca	Mueller
Modelo	HID-HP-350
Material Cuerpo	Hierro dúctil ASTM A-536
Material Salidas	Bronce ASTM B-62
Vástago	Acero inoxidable 17-4 PH
Asiento Válvula	Bronce al silicio
Pernos	Acero inoxidable 304
Recubrimiento	Epóxico fusion bonded interior y exterior
Presión de Trabajo	350 PSI
Prueba Hidrostática	700 PSI
Salidas de Manguera	2 x 2.5” NST (7.5 TPI)
Salida de Bomba	1 x 4.5” NST (4 TPI)
Entrada	6” brida ANSI B16.1 Clase 125
Tuerca Operación	Pentagonal 1-1/2” AWWA estándar

Diseño Hidrante de Banqueta

El hidrante HID-HP-350 sigue el diseño de barril seco conforme a AWWA C502, en el cual la válvula principal de operación se ubica bajo la línea de heladas en la zona enterrada del hidrante, manteniendo el barril visible completamente seco cuando el hidrante está cerrado. Al girar la tuerca pentagonal con la llave de bombero, el vástago de acero inoxidable 17-4 PH transmite el par de torsión hacia la válvula de compresión enterrada, abriendo el paso de agua que llena el barril y presuriza las salidas. El cierre invierte el proceso y activa simultáneamente el drenaje automático en la base, vaciando el barril para prevenir congelamiento.

A 350 PSI, las fuerzas hidrostáticas sobre los componentes internos son significativamente mayores que en un hidrante estándar de 250 PSI, lo que justifica el uso del vástago en acero 17-4 PH —una aleación de acero inoxidable endurecible por precipitación con resistencia a la tracción de hasta 1,100 MPa— y de pernos de acero inoxidable 304 en lugar de acero al carbono convencional. El asiento de bronce al silicio proporciona una superficie de cierre dura y resistente a la erosión que mantiene la estanqueidad bajo ciclos repetidos de apertura a alta presión.

La salida de bomba (pumper outlet) de 4.5” NST permite al carro bomba conectarse directamente al hidrante y recibir agua a la presión de red completa para alimentar sus propias bombas, duplicando efectivamente la capacidad de ataque disponible. Las salidas de manguera de 2.5” NST permiten conexión directa de líneas de ataque a la presión de red. El sistema traffic-breakaway garantiza que, en caso de impacto vehicular, el barril superior se separe del cuerpo enterrado sin dañar la conexión subterránea ni interrumpir el suministro a la red, requiriendo solo el reemplazo de la sección superior.

Aplicaciones

• Redes de hidrantes en refinerías y plantas petroquímicas con sistemas de alta presión
• Plantas de generación eléctrica y subestaciones con requerimientos FM
• Complejos industriales con riesgo de incendio Clase A o B de alta intensidad calórica
• Instalaciones con grandes volúmenes de líquidos inflamables: terminales, depósitos
• Parques industriales bajo pólizas de seguro con requisitos FM Global
• Instalaciones de proceso donde la presión de red supera los 250 PSI de operación normal

Normas Aplicables

• AWWA C502 — Dry-Barrel Fire Hydrants (hidrantes de barril seco para zonas con heladas o alta presión)
• UL 246 — Hydrants for Fire-Protection Service (certificación de hidrantes para protección contra incendios)
• FM 1121 — Fire Hydrants (aprobación Factory Mutual para hidrantes en instalaciones aseguradas)
• NFPA 24 — Standard for the Installation of Private Fire Service Mains and Their Appurtenances (tuberías subterráneas para servicio de incendios privado)
• NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo

---

Gama de México suministra hidrantes Mueller de alta presión para los proyectos industriales más exigentes, con soporte técnico en diseño de redes NFPA 24, análisis hidráulico y gestión de trámites para autoridades. Contamos con ingenieros certificados que le acompañan desde la ingeniería básica hasta la puesta en marcha y pruebas de caudal conforme NFPA 291. Solicite su cotización con especificaciones de proyecto.
