SUC-400-3

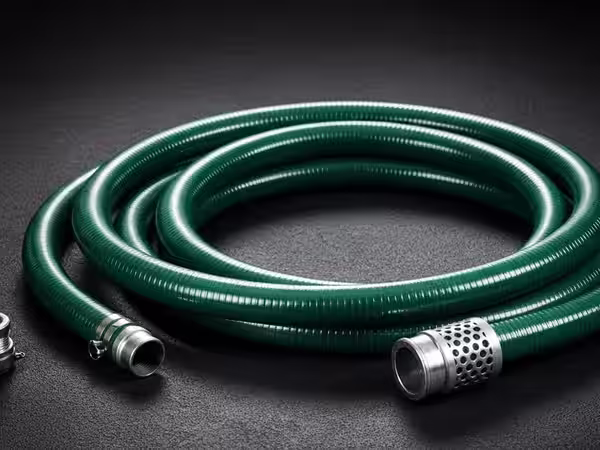

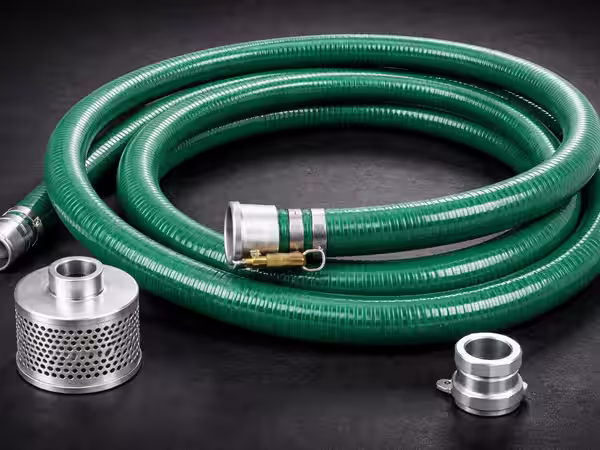

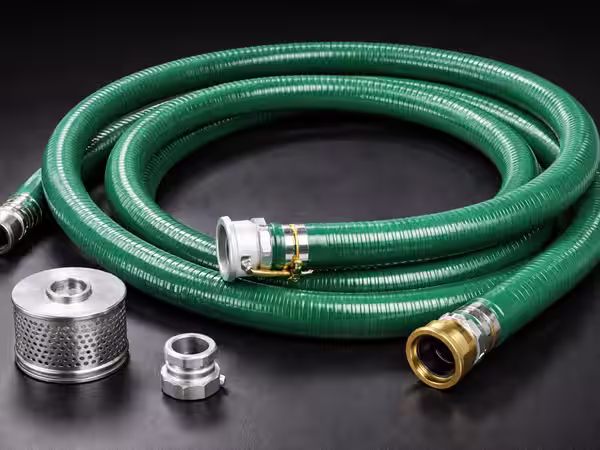

La manguera de succión SUC-400-3 de 4 pulgadas de diámetro interior (100 mm) y 3 metros de longitud está diseñada para aspirar agua directamente desde tanques, cisternas, ríos o cuerpos de agua abiertos, operando bajo presión negativa de hasta -0.8 bar de vacío. Su construcción con refuerzo helicoidal de alambre galvanizado impide el colapso de la pared bajo succión continua, garantizando caudales sostenidos de 500 a 800 GPM para pipas contraincendio y motobombas de combate. Es el tramo estándar para conexión de aspiración en autobombas de bomberos, cumpliendo con los requisitos de conexión de toma de agua establecidos en NFPA 1901.

Especificaciones Técnicas

Característica	Especificación
Marca	Nacional (Fabricación Mexicana)
Modelo	SUC-400-3
Diámetro interior	4” (100 mm)
Longitud	3 metros (10 pies)
Presión máx. de trabajo (positiva)	3.5 bar (50 PSI) temporal
Vacío máximo	-0.8 bar (-12 PSI)
Construcción	Espiral helicoidal de alambre galvanizado embebido
Capa exterior	Caucho sintético EPDM resistente a UV y ozono
Forro interior	EPDM liso, apto para agua potable
Acoples	Storz 100 mm aluminio anodizado (incluidos)
Temperatura de trabajo	-20 °C a +70 °C
Peso por tramo	8 kg
Caudal típico	500–800 GPM

Por Qué Manguera Rígida para Succión

Una manguera convencional flexible colapsa en cuanto la bomba genera presión negativa, cortando el flujo de agua al instante. La construcción rígida con espiral helicoidal galvanizado mantiene la sección circular bajo cualquier nivel de vacío dentro del rango operativo, permitiendo que la bomba trabaje a plena capacidad sin interrupciones. El alambre helicoidal actúa como armadura estructural: transmite las fuerzas radiales de compresión al metal sin deformar el tubo de caucho.

Para dimensionar el diámetro correcto según la capacidad de la bomba, use la siguiente referencia: bombas de hasta 500 GPM trabajan bien con 2.5” de diámetro interior; de 500 a 1,000 GPM se recomienda 4”; por encima de 1,000 GPM es necesario 6”. Un diámetro insuficiente eleva la velocidad del fluido, aumenta las pérdidas por fricción y puede provocar cavitación en la bomba. Con 4” a 3 m/s de velocidad media, la pérdida de carga por fricción es mínima y el vacío requerido está lejos del límite de -0.8 bar, incluso a profundidades de aspiración de 5 metros.

Aplicaciones

• Pipas contraincendio municipales y estatales — conexión estándar de aspiración para llenar el tanque desde hidrante seco, río o pila
• Motobombas portátiles de emergencia — despliegue rápido en incendios forestales o inundaciones para succionar de fuentes naturales
• Autobombas de cuerpos de bomberos — toma de agua directa desde cisternas enterradas o albercas de edificios sin red de hidrantes
• Cisternas industriales y plantas de proceso — abastecimiento de agua para sistemas fijos de rociadores cuando falla el suministro principal
• Operaciones PEMEX y petroquímicas — succión de agua de proceso en zonas sin presión de red (en versión forro NBR para zonas con hidrocarburos)
• Protección civil y brigadas municipales — tramo modular acoplable para alcanzar fuentes distantes o profundas combinando varios tramos

Normas Aplicables

• NFPA 1961 — Standard on Fire Hose: requisitos de construcción, presión de prueba y marcado para mangueras de succión (suction hose)
• NFPA 1901 — Standard for Automotive Fire Apparatus: especifica el diámetro, longitud y tipo de acoples para las conexiones de aspiración en autobombas y pipas contraincendio
• NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose, Couplings, Nozzles, and Fire Hose Appliances: procedimientos de inspección periódica y prueba hidrostática de mangueras de succión en servicio
• NOM-002-STPS-2010 — Condiciones de seguridad para prevención y protección contra incendios en los centros de trabajo: aplica a la instalación y mantenimiento de equipos de extinción, incluyendo mangueras de succión
• NFPA 1963 — Standard for Fire Hose Connections: dimensiones, tolerancias y materiales de los acoples Storz y NH/NST utilizados en los extremos de la manguera
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: define los requisitos de la tubería de aspiración y las conexiones de succión para bombas estacionarias de protección contra incendio alimentadas desde cisterna

Gama de México es distribuidor especializado de mangueras de succión contra incendio en toda la República Mexicana. Nuestro equipo técnico asesora en la selección de diámetro, longitud y acoplería correcta para cada aplicación, desde brigadas municipales hasta complejos industriales y terminales de almacenamiento. Contáctenos para cotización, disponibilidad en inventario y asesoría sin costo.
